Vodoměrná šachta DESTO Meter 1200×1800 PVK

Detailní popis produktu

Samonosná vodoměrná šachta z jednoho kusu polyetylenu vyráběná technologií rotomoulding — monolit bez svarů a spojů. Vnitřní průměr 1 200 mm a vnitřní výška 1 800 mm odpovídají přesně tabulce rozměrů vodoměrných šachet PVK i vzorovému výkresu vodoměrné šachty DN 1200 dle technických požadavků Pražských vodovodů a kanalizací.

Šachtu vyrábíme v České republice pod vlastní značkou DESTO — jako výrobce garantujeme dostupnost, technickou podporu i náhradní díly. Usazuje se bez betonování, pouze do hutněného obsypu dle montážního návodu.

4 důvody proč vybrat šachtu DESTO Meter:

• Rozměry přesně dle tabulky PVK — vnitřní Ø 1 200 mm, vnitřní výška 1 800 mm: hladké schválení vodoměru bez výjimek a průtahů.
• Monolit bez svarů — 100% vodotěsnost a tvarová stálost i v jílovitém podloží a při vyšší spodní vodě.
• Statika ověřena Kloknerovým ústavem ČVUT — pojezd vozidel do 3,5 t i 12 t (zpráva č. 2600 J 164-2); usazení bez betonování za jeden den.
• Česká výroba DESTO — vyrobeno u nás, skladem, s podporou přímo od výrobce.

Rozsah dodávky:

• šachta DESTO Meter 1200×1800 (barva natur — může se lišit dle aktuálně dodaného materiálu do výroby),
• stupadla s rozestupem 250 mm,
• dvě vodotěsné svěrné průchodky ve zvolené dimenzi — pro přítok i odtok,
• zákrytový roto poklop (nepochozí).

Jak vybrat dimenzi průchodek:

Šachta se dodává se dvěma svěrnými průchodkami shodné dimenze — jednou pro přítok, druhou pro odtok. Zvolte je podle průměru své vodovodní přípojky: u rodinných domů je nejčastější PE 32 mm, pro delší přípojky a odběrná místa s vyšší spotřebou se používá PE 40 mm. Průchodky jsou vhodné pro všechny druhy polyetylenu (PEHD, PEMD, PELD) dle DIN 8074 a ISO 4427.

Splňuje požadavky vodáren

Provedení odpovídá vzorovému výkresu vodoměrné šachty DN 1200 dle technických požadavků PVK: průlezný prostor pro vodoměrnou sestavu, stupadla po 250 mm, vodotěsné prostupy a vstupní otvor Ø 625 mm pro poklop DN 600. Pro ostatní provozovatele (VaK, SVS…) vnitřní průměr 1 200 mm bezpečně vyhoví — jak vybrat šachtu podle požadavků vaší vodárny popisujeme v článku rozměry a výběr vodoměrné šachty.

Ověřená statika ČVUT – pojezd vozidel do 3,5 t i 12 t

Konstrukce šachty prošla nelineární analýzou metodou konečných prvků na Kloknerově ústavu ČVUT v Praze (expertní zpráva č. 2600 J 164-2, 2026). Posouzeno bylo 13 zatěžovacích stavů od montáže po provoz včetně stárnutí materiálu na 25 let – šachta vyhověla ve všech. U rotomoulding šachet v ČR jde o ojedinělou deklaraci:

• pojezd vozidel do 3,5 t při krytí nad šachtou od 260 mm (poklop třídy B 125),
• pojezd vozidel do 12 t při krytí od 700 mm se zpevněnou skladbou nadloží (poklop třídy D 400),
• napětí ve stěně v provozu do 3 MPa – více než trojnásobná rezerva vůči dlouhodobé mezi 10 MPa.

Podmínkou je osazení podle montážního návodu: obsyp kačírkem 4/16 a u pojezdových ploch poklop dle EN 124 založený staticky nezávisle na hrdle šachty (zatížení jde do nadloží, ne do šachty).

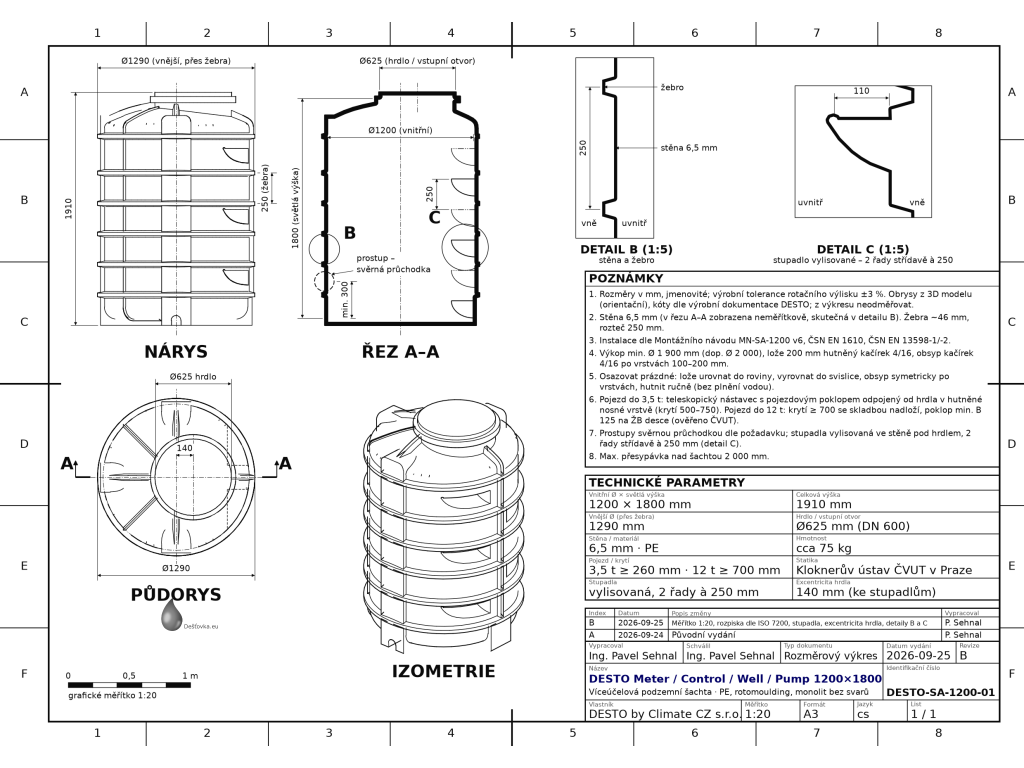

Technické údaje

• vnitřní průměr × vnitřní výška: 1 200 × 1 800 mm, celková výška 1 910 mm,
• vnější průměr přes žebra 1 290 mm, tloušťka stěny 6,5 mm, žebra po 250 mm,
• hrdlo / vstupní otvor Ø 625 mm (poklopy a teleskopické nástavce DN 600),
• materiál PE, rotomoulding – monolit bez svarů; hmotnost cca 75 kg,
• výkop min. Ø 1 900 mm (doporučeno 2 000 mm), lože 200 mm kačírek 4/16, max. přesypávka 2 000 mm,
• návrhová životnost 25 let.

Osazení

Šachta je samonosná — usazuje se na zhutněné štěrkové lože a obsypává kačírkem 4/16 dle montážního návodu (bez betonáže); před obsypem se naplní vodou do 1/3 výšky, aby dosedla na lože. Přiložený zákrytový poklop je nepochozí — pro pochozí či pojezdové umístění zvolte odpovídající poklop dle EN 124 z doporučeného příslušenství; u pojezdových ploch musí být poklop založen staticky nezávisle na hrdle šachty. Nechcete kopat? Zajistíme realizaci na klíč.

Doporučené příslušenství (není součástí dodávky)

• Pochozí uzamykatelný poklop do 200 kg — bezpečné uzamčení šachty,
• teleskopický nástavec 235–409 mm s pochozím poklopem do 200 kg — dorovnání na úroveň terénu,
• teleskopický nástavec 500–750 mm s poklopem do 1 500 kg — dorovnání u zpevněných ploch; pro pojezd vozidel do 3,5 t / 12 t použijte litinový poklop třídy B 125 / D 400 založený nezávisle na hrdle dle montážního návodu.

Dokumenty a záruka

Šachta je vyrobena dle ČSN EN 13598-1/-2, ČSN EN 476 a souvisejících norem; ke každému kusu dodáváme prohlášení o shodě dle NV č. 163/2002 Sb., montážní návod, technický list a výrobní list s výsledky výrobní kontroly. Statický posudek Kloknerova ústavu ČVUT (č. 2600 J 164-2) je součástí technické dokumentace výrobku. Každý výrobek nese trvalé embosované označení s typem, rozměry a výrobní šarží.

Prohlédněte si model ve 3D:

Klikněte na náhled a otevře se interaktivní model — můžete jím otáčet, přepnout do drátového zobrazení nebo si zobrazit výšku vodní hladiny.

Otevřít 3D model na celou obrazovku

Soubory ke stažení:

    Montážní návod – šachta DESTO 1200×1800

    Prohlášení o shodě

    Prospekt – šachty DESTO

    Technický list – DESTO Meter
