Revizní šachta DESTO Control 1200×1500

Detailní popis produktu

Samonosná revizní šachta z jednoho kusu polyetylenu (rotomoulding) — monolit bez svarů. Vnitřní průměr 1 200 mm poskytuje plnohodnotný průlezný pracovní prostor pro revize podzemních sítí, uložení armatur, ventilů automatické závlahy nebo rozvodných uzlů na pozemku.

Vyrábíme v České republice pod vlastní značkou DESTO. Usazení bez betonování do hutněného obsypu dle montážního návodu.

Potřebujete vyšší vnitřní prostor? Tentýž výlisek dodáváme i ve vyšším provedení — Revizní šachtu DESTO Control 1200×1800.

4 důvody proč vybrat šachtu DESTO Control:

• Průlezný prostor Ø 1 200 mm — pohodlná montáž i servis armatur a ventilů přímo v šachtě.
• Monolit bez svarů — suchý vnitřní prostor — armatury chráněné před vlhkostí a mrazem v nezámrzné hloubce.
• Statika nezávisle ověřena Kloknerovým ústavem ČVUT — pojezd vozidel do 3,5 t i 12 t; usazení bez betonování za jeden den.
• Česká výroba DESTO — vyrobeno u nás, skladem, s podporou přímo od výrobce.

Rozsah dodávky:

• šachta DESTO Control 1200×1500 (barva natur — může se lišit dle aktuálně dodaného materiálu do výroby),
• stupadla s rozestupem 250 mm,
• dvě vodotěsné průchodky — břitové těsnění DN 110 pro přítok i odtok,
• zákrytový roto poklop (nepochozí).

Ověřená statika ČVUT – pojezd vozidel do 3,5 t i 12 t

Statika výlisku je nezávisle ověřena Kloknerovým ústavem ČVUT v Praze: uložení v zemi s krytím do 2 000 mm, pojezd vozidel do 3,5 t (krytí ≥ 260 mm) a do 12 t (krytí ≥ 700 mm se skladbou nadloží), návrhová životnost 25 let – při osazení podle montážního návodu. Uvedená krytí jsou minima z posudku; u pojezdu doporučujeme pojezdový teleskopický nástavec 500–750 mm a krytí min. 700 mm.

Podmínkou je osazení podle montážního návodu: obsyp kačírkem 4/16 a nástavec s poklopem podle zatížení — pochozí nástavec smí stát na hrdle, pojezdový se od hrdla odděluje nosnou vrstvou kačírku a podezdívkou, nad 3,5 t se poklop zakládá na železobetonové desce nezávisle na hrdle.

Technické údaje

• vnitřní průměr × vnitřní výška: 1 200 × 1 500 mm, celková výška 1 610 mm,
• vnější průměr přes žebra 1 290 mm, tloušťka stěny 6,5 mm, žebra po 250 mm,
• hrdlo / vstupní otvor Ø 625 mm (poklopy a teleskopické nástavce DN 600),
• materiál PE, rotomoulding – monolit bez svarů; hmotnost 65 kg,
• výkop min. Ø 1 900 mm (doporučeno 2 000 mm), lože 200 mm kačírek 4/16, max. přesypávka 2 000 mm,

Osazení

Šachta je samonosná — usazuje se na zhutněné štěrkové lože a obsypává kačírkem 4/16 dle montážního návodu, bez betonáže. Přiložený zákrytový poklop je nepochozí; pro pochozí či pojezdové umístění zvolte nástavec a poklop z příslušenství. Nechcete kopat? Zajistíme realizaci na klíč.

Doporučené příslušenství (není součástí dodávky)

• teleskopický nástavec s pochozím poklopem 235–375 mm (do 200 kg) — pochozí umístění v zeleni i na chodníku; smí stát přímo na hrdle,
• pojezdový teleskopický nástavec 500–750 mm do 1 500 kg nebo nástavec DOM do 3 500 kg — pojezd osobním vozem do 3,5 t: nástavec se od hrdla oddělí nosnou vrstvou kačírku 2/45 (≥ 300 mm) a podezdívkou ze suché malty, krytí min. 700 mm, hutnění jen vibrační deskou do 60 kg — bez betonu,
• plastový nástavec 600 mm (zkratitelný, stohovatelný) s poklopem min. tř. B 125 na železobetonové desce — řešení pro zatížení nad 3,5 t,
• pochozí uzamykatelný poklop — bezpečné uzamčení vstupu.

Nad 3,5 t je nutná železobetonová roznášecí deska uložená nezávisle na hrdle: tloušťka ≥ 200 mm, beton C25/30 XC2/XF1, výztuž KARI 8/150 při obou površích, přesah ≥ 500 mm za okraj výkopu, pružná spára k hrdlu — návrh potvrdí projektant. U veřejných komunikací poklop tř. D 400.

Dokumenty a záruka

Šachta je vyrobena dle ČSN EN 13598-1/-2, ČSN EN 476 a souvisejících norem; ke každému kusu dodáváme prohlášení o shodě dle NV č. 163/2002 Sb. (PS-SA-1215-2026-01 v6), montážní návod MN-SA-1215 v6, technický list a výrobní list s výsledky výrobní kontroly. Statické posouzení Kloknerova ústavu ČVUT v Praze je součástí technické dokumentace. Každý výrobek nese sériové číslo v označovacím poli na vnitřní stěně a českou značku shody.

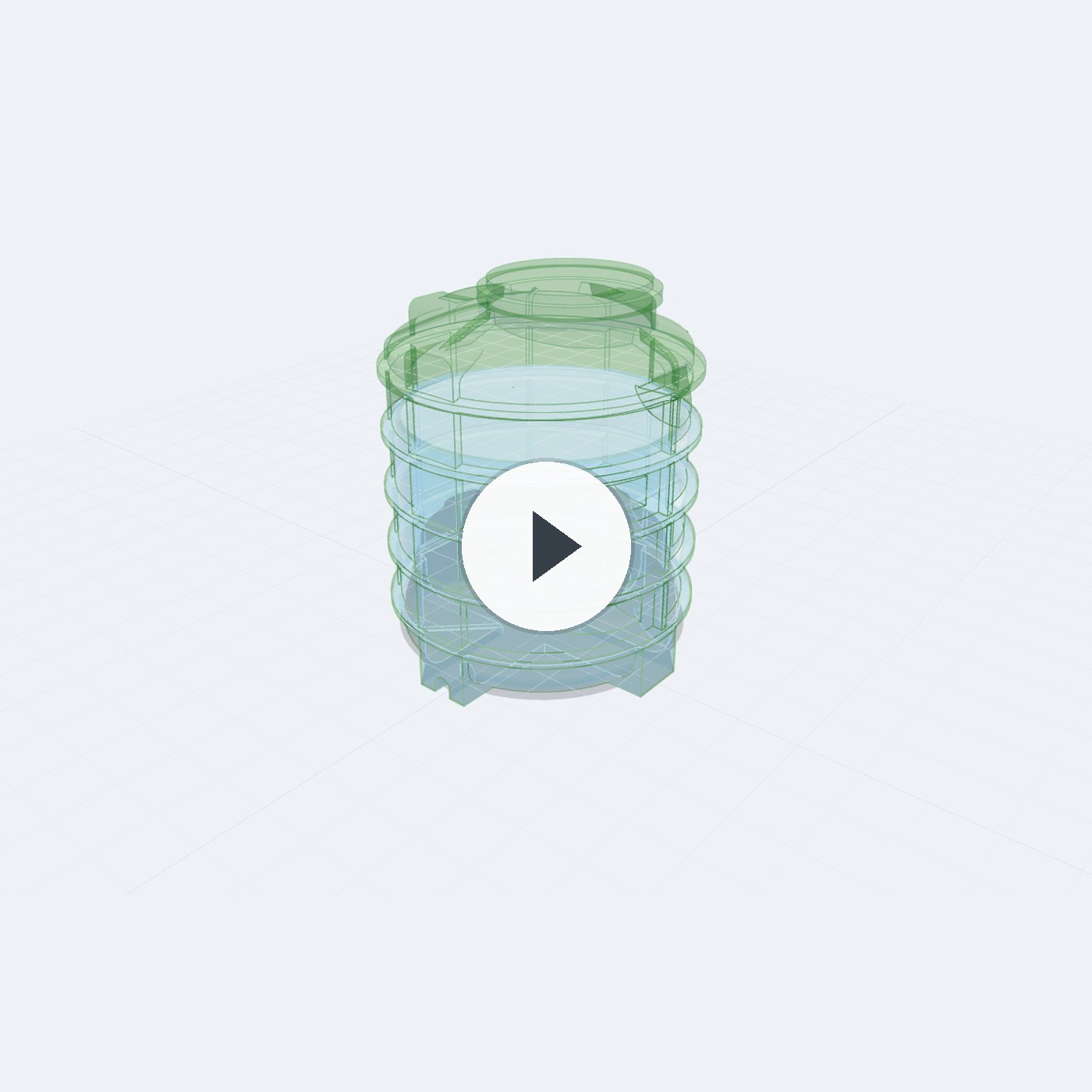

Prohlédněte si model ve 3D:

Klikněte na náhled a otevře se interaktivní model — můžete jím otáčet, přepnout do drátového zobrazení nebo si zobrazit výšku vodní hladiny.

Otevřít 3D model na celou obrazovku

Soubory ke stažení:

    Technický list – DESTO Control

    Montážní návod – DESTO 1200×1500 (MN-SA-1215 v6)

    Schéma usazení DESTO-SA-1215-02

    Prohlášení o shodě (PS-SA-1215-2026-01 v6)

    Prospekt – DESTO 1200×1500
