Betonová jímka DKH 10 m3 - 10000 l

Kód: DKH10/A15 DKH10/B12 DKH/D40 Zvolte variantu
Novinka NZU 2023+
68 490 Kč / ks 71 290 Kč / ks 86 790 Kč / ks od 68 490 Kč / ks 56 603,30 Kč bez DPH 58 917,40 Kč bez DPH 71 727,30 Kč bez DPH od 56 603,30 Kč bez DPH
Skladem - doručení 3-10 dnů (3 ks) Skladem - doručení 3-10 dnů (6 ks) Na objednání Zvolte variantu
Zatížení
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Příprava otvorů a prostupů
Stupadla ?
Složení jeřábem ?
Montáž do stavební připravenosti ?
Můžeme doručit do:
27.3.2024 27.3.2024 17.4.2024 Zvolte variantu

Železobetonová kvalitní prefabrikovaná jímka české výroby, C40/50 XA2 XF4 armovaný ocelovou výztuží a kari sítěmi. Vhodná na dešťové, splaškové odpadní vody, šachty, sklepy apod.

Detailní informace

Detailní popis produktu

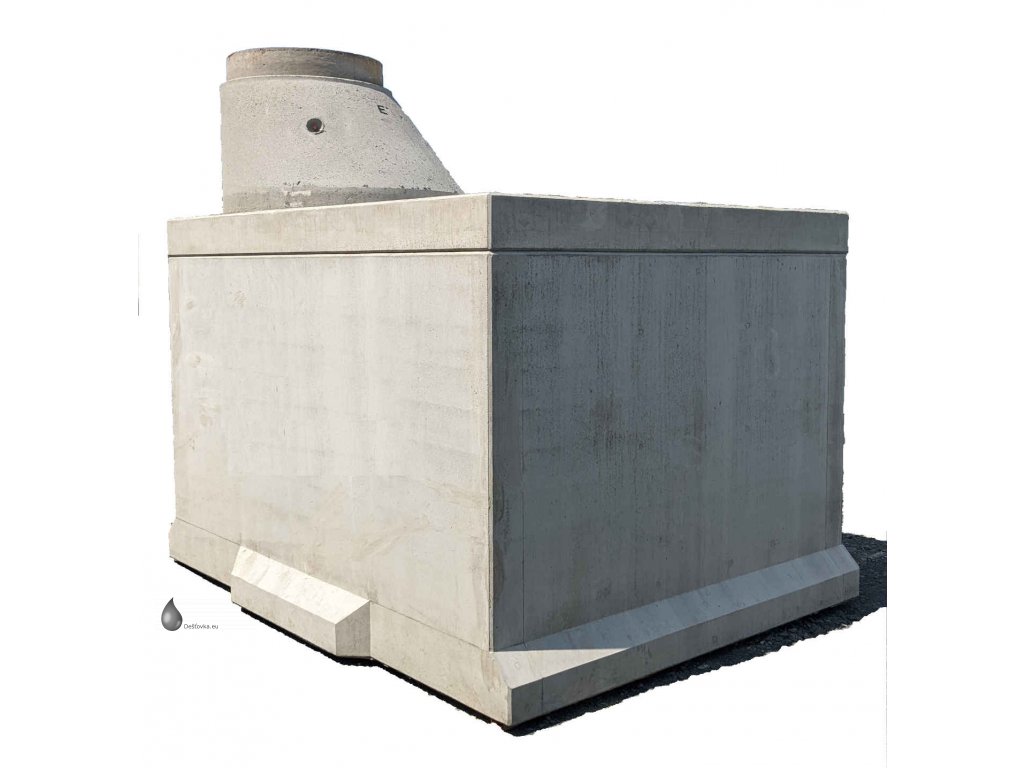

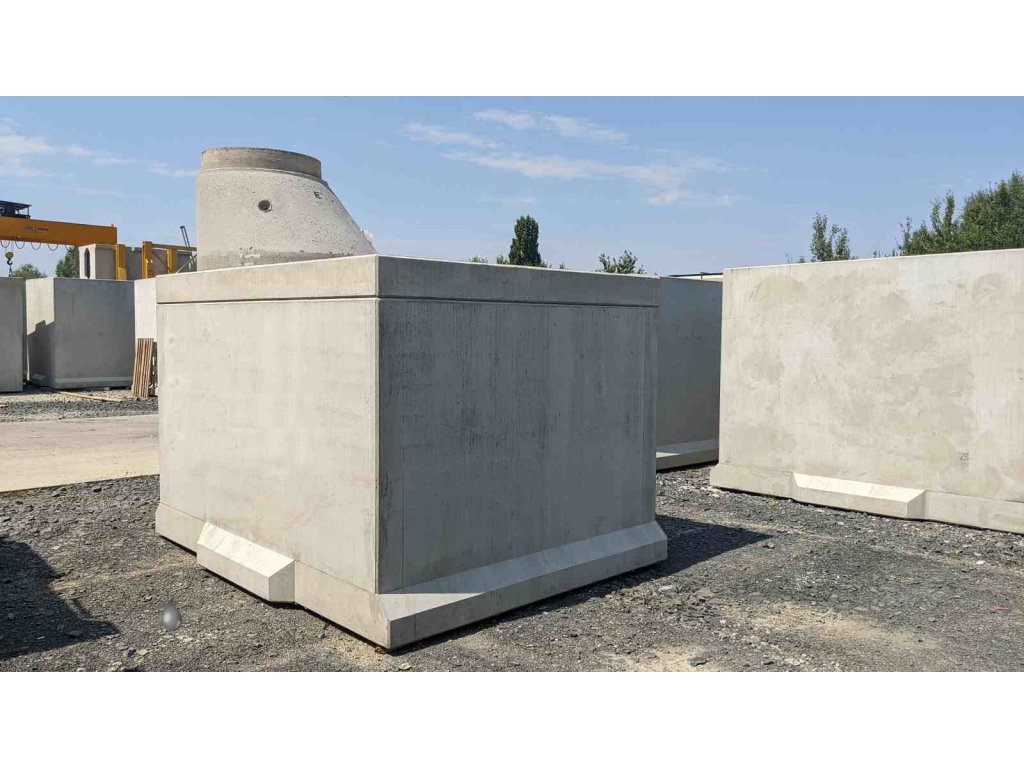

Betonová jímka na dešťovou nebo odpadní vodu DKH 10 m3 - 10 000 l

Prefabrikovaná železobetonová jímka o objemu 10 000 l určená ke skladování dešťové nebo splaškové odpadní vody. Varianty dle požadovaného zatížení. V sestavě s konusem, poklopem dle třídy zatížení, Bitumenové těsnění, těsnící rychle tuhnoucí cementová malta

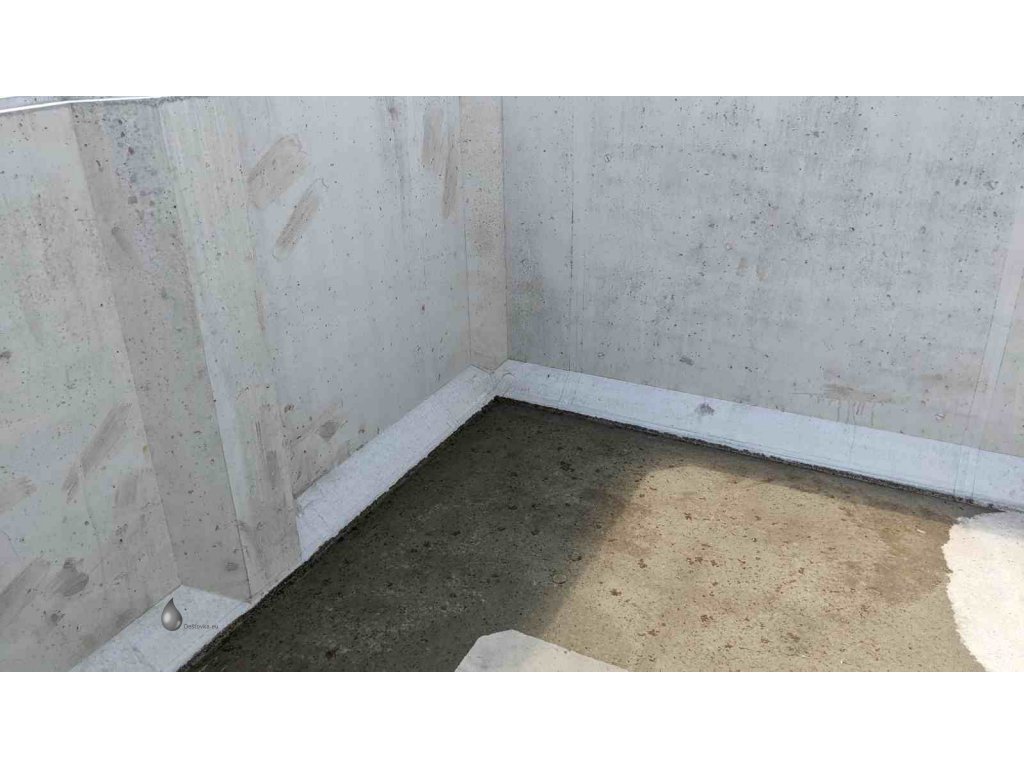

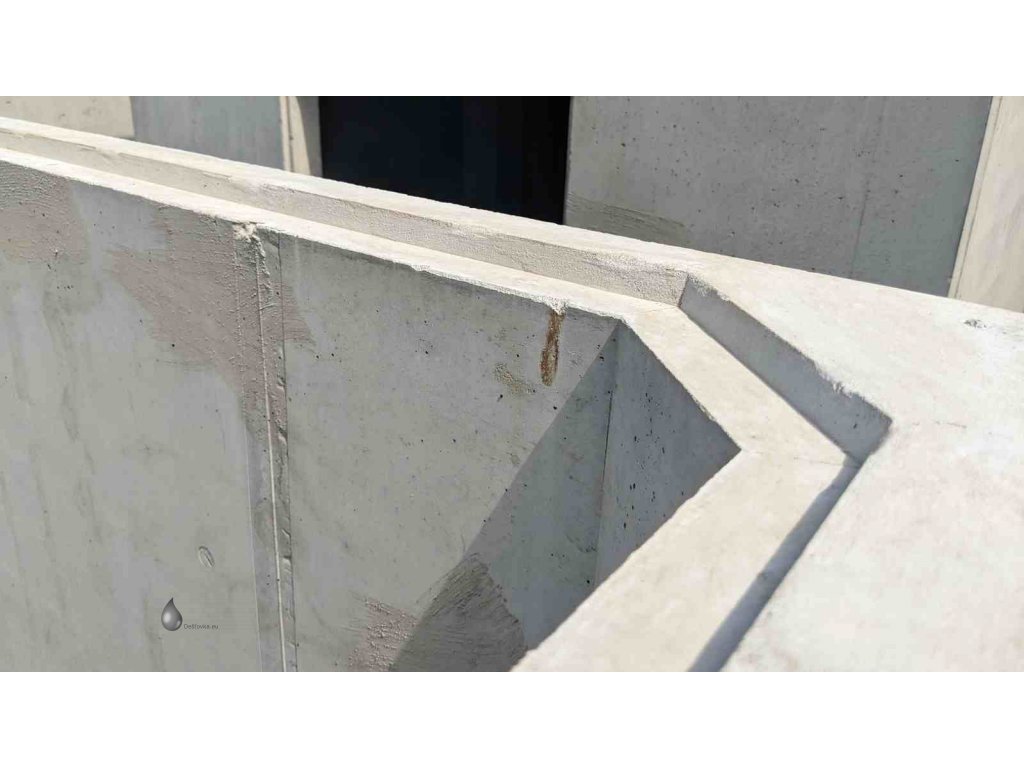

Železobetonové betonové jímky jsou vyráběny jako prefabrikované monolitické prvky (podlaha + stěny). V kompletní sestavě se jedná o hotový výrobek, který ihned po
osazení a napojení začne plnit svoji funkci a stává se plnohodnotným stavebním objektem. Zákazník tak dostává k dispozici plnohodnotnou železobetonovou jímku bez
předchozí náročné výstavby a dodatečných prací.

4 důvody proč vybrat tuto nádrž:

  • železobetonový prefabrikát prvotřídní kvality C40/50 XA2 XF4 z České výroby
  • uložení na urovnané dno výkopu na 15 cm lože štěrk a 5 cm písek
  • boční protivztlakový límec u dna jímky
  • kompletni certifikaci v ČR, certifikat vyrobku od TZUS, Prohlaseni o shode, Stavebni technicke osvedceni a zkousky vodotesnoti

Technický popis:

Jedná se o tenkostěnný prostorový prvek z betonu tř. C40/50 XA2 XF4 armovaný ocelovou výztuží a kari sítěmi. Jímka splňuje nepropustnost dle ČSN 750905.

Kompletní nádrž je tvořena spodním dílem (jímkou) a zákrytovým panelem. Jímka je tvořena dnem a stěnami. Víko nabízíme v několika variantách A15 - 500 kg/m2
(pochozí), B125 – 3,5 t/m2 (pojezd osobním automobilem) a D400 – 20 t/m2 (pojezd nákladními vozidly) v závislosti na výšce násypu. V případě, že je kanalizace uložena hlouběji v zemi, dorovná se rozdíl mezi zákrytovou deskou a terénem standartním kanalizačním systémem (skruž/kónus/vyr. prstýnek/poklop). Hladina podzemní vody je u statického posouzení uvažována do úrovně víka jímky. Jímky jsou dimenzovány na působení zemních tlaků s působením násypu max. 1,5 m nad jímkou + užitné zatížení. Mezní hodnoty vždy konzultujte.

Specifikace využití jímky:

  • Žumpy
  • Septiky
  • Jímky na dešťovou vodu
  • Nádrže na pitnou vodu (nutná aplikace vhodného nátěru - na dotaz)
  • Vodojemy
  • Retenční nádrže
  • Požární nádrže (umíme dovybavit hydrantem - na dotaz)
  • Sklepy a skladovací prostory



Postup montáže:

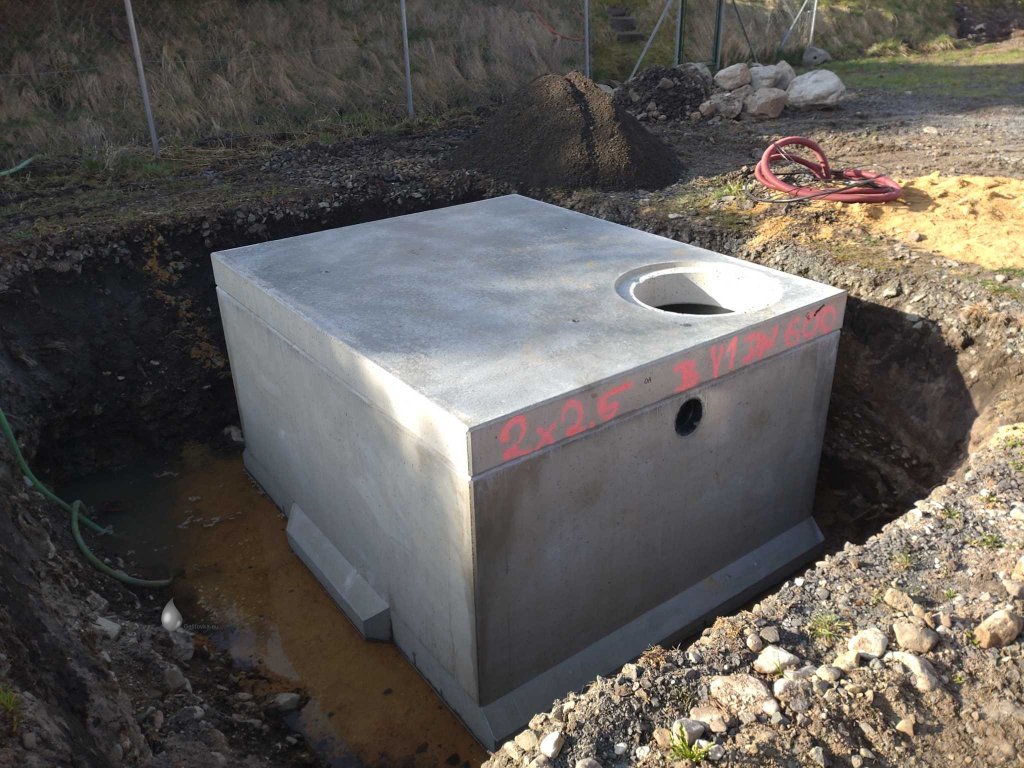

Nádrže se ukládají do předem vyhloubeného výkopu, doporučujeme min 50 cm větší než rozměr nádrže v každém směru (měřeno v patě výkopu). Do začištěného výkopu se zhotoví pískové lože (maximální frakce 4 mm) síly 5–15 cm v rovinnosti +/- 1 cm pro přesnější výškové uložení nádrže a pro eliminaci bodových tlaků. V případě složitých základových poměrů je nutno zhotovit 20 cm štěrkové lože 16/32 zhutněného min. na 45 Mpa nebo železobetonovou základovou desku a na ně doplnit vyrovnávací vrstvu písku (maximální frakce 4 mm) síly 3-5 cm. Během pokládky je nutné udržovat výkopovou rýhu v suchu (nezatopenou).

Nádrž se poté zaklopí betonovou deskou na butylový pásek DS Butylrubber 20x25 mm. Po usazení nádrže na dno jámy doporučujeme montážní háky, spáry a prostupy
zamazat těsnící maltou PCI Polyfix Plus L – BASF Česká republika. Veškeré činnosti spojené s používáním tohoto materiálu jsou popsány v katalogovém listu + technickém listu, které jsou přílohou tohoto návodu. Tento způsob těsnění je odolný i proti průsaku vody (kvalitně provedený spoj). Při výskytu spodní vody doporučujeme konzultaci. V případě umístění nádrží vedle sebe je nutné obetonovat spojovací potrubí a provést založení na betonovou desku.

Nádrž je možno ihned zasypat a běžně zatěžovat dle její specifikace. Napouštění a používání nádrží a šachet je možné až po úplném obsypání nádrže a vytvrzení
spojovacích hmot.

Rozsah dodávky:

  • 1x spodní díl DKH 2000x2500x2000, 10 m3, váha 7,5 t, 4x lanový závěs Rd30, Zatížení A15
  • 1x stropní deska DKH 2000x2500 tl.200mm A15, váha 2,6t, 3xRd20; otvor DN1000
  • 1x Konus 1000/625 se stupadlem a kapsou, t=120mm
  • 1x Poklop (dle kategorie zatížení - např. KA01 EN 124 A15 BG bez odv. (75 mm))
  • 3x ELASTOSTRIP 30x22 - 3,5m
  • 1x PCI Polyfix PLUS L (25kg)

Bezodtoková plastová jímka, která je určena ke skladování dešťové nebo splaškové odpadní vody. Je dodávána vč. unikátního sériového čísla, záznamem o zkoušce vodotěsnosti a technickým listem.

Technické údaje :

  • Rozměry (délka x šířka x výška mm): dle obrázků a výkresů

  • Hmotnost: udávána na díly, uvedena v Rozsahu dodávky víše

  • Otvory standartě nejsou provedeny, lže však přiobjednat (vyberte příplatkový parametr - může ovlivnit termín možného dodání)

  • Jímky je možné zhotovit v s přípravou pro propojení více nádrží (uvádějte do poznámky - může ovlivnit termín možného dodání)

Varianty produktu (dle zatížení):

Varianty produktu se liší užitou armovací výztuží, hustotou a tloušťkou použité výztuže. Liší se návrhové zatěžovací stavy. Dno i víko nádrže jsou jinak vyztuženy.

  • Betonová jímka DKH 10 m3 - 10 000 l - Zatížení P pochozí, poklop A15 (75mm)
  • Betonová jímka DKH 10 m3 - 10 000 l - Zatížení OA osobní automobil , poklop B125 (125mm)
  • Betonová jímka DKH 10 m3 - 10 000 l - Zatížení 20 tun, poklop D400, EN 124 (160mm)

Příplatkové parametry:

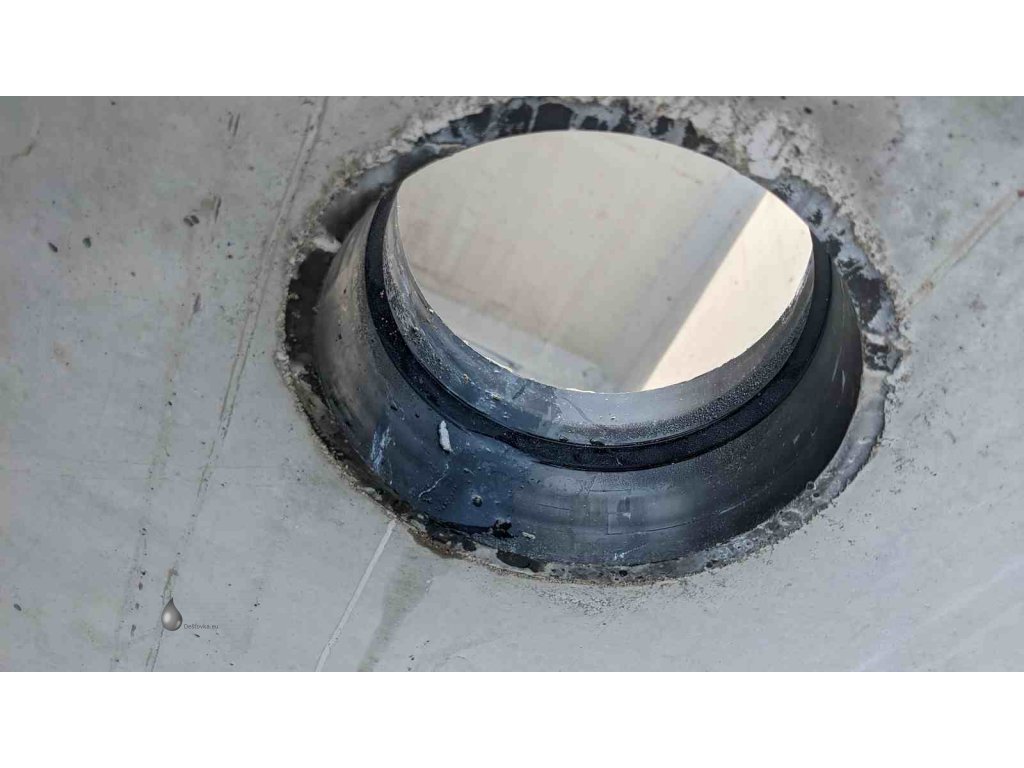

  • Příprava otvorů a prostupů
    • lze připravit na míru, může ovlivnit termín dodání, standartní výrobek je bez otvorů jako bezodtoková jímka
  • Stupadla
    • lze připravit, může ovlivnit termín dodání, standartní výrobek je bez stupadel
  • Složení jeřábem
    • nabízíme službu složení jeřábem do stavební připravenosti dle instrukcí v technickém listě a dle instrukcí dodavatele, bude zasláno, 100mm štěrk, 50mm písek
  • Montáž do stavební připravenosti - naši montážníci jednotlivé díly sesadí, koordinují jeřábnické práce, provedou těsnění dílů a případně provedou drobné práce k instalaci (např. vrtání otvorů apod)
  • Lanové závěsy - pro manipulaci s díly závěsy 4xRd30 a 3xRd20 - vrátná kauce, po montáže je možné zaslat zpět a částka bude vrácena (ponížená o amortizaci 30%)

Doporučené příslušenství:

Možnost sjednání dalších služeb s dodávkou:

  • Doprava stanovena individuálně (v košíku vyberte "Atypickou dopravu") dle lokality a požadavků
  • Možnost zajištění jeřábu pro složení případně pro usazení s montáží
  • Sjednání montáže a usazení do připraveného výkopu (cena na dotaz dle lokality)

Platba a doprava:

Konečná cena bude stanovena po vyčíslení ceny dopravy a zapracování příplatkových parametrů. Před platbou bude zaslána zálohová faktura. V košíku vyberte "Atypická doprava" a " Atypická platba"

Dokumenty ke stažení:

download    Montážní návod a technický list DKH (PDF)

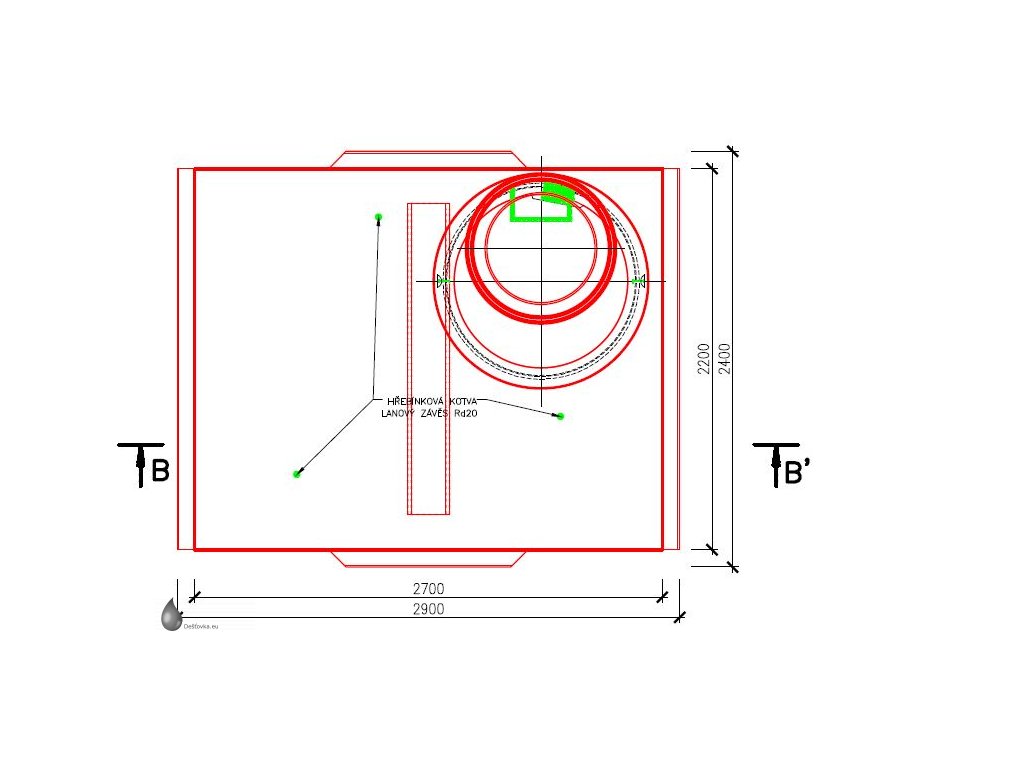

download    Výkresový podklad DKH (PDF)

Doplňkové parametry

Kategorie: Betonové jímky
Záruka: 5 let
Objem (m3): 8 - 12 m3
Konstrukce: Samonosná k obsypu
Objem (litry): 10000
Vyšší třída zařízení, pojezd: A35kN do 3500kg, pojezd, D400 do 20 tun
Objem (l): 10000
Délka: 2700 mm
Šířka: 2400 mm
Výška těla nádrže: 2340 mm
Výška celé nádrže vč. konusu: 3085 mm
Průměr vstupu, poklopu: O 600 mm
Konus: O 1000 mm / O 600 mm
