Prefabrikovaná nádrž GAMA typ F8

Detailní popis produktu

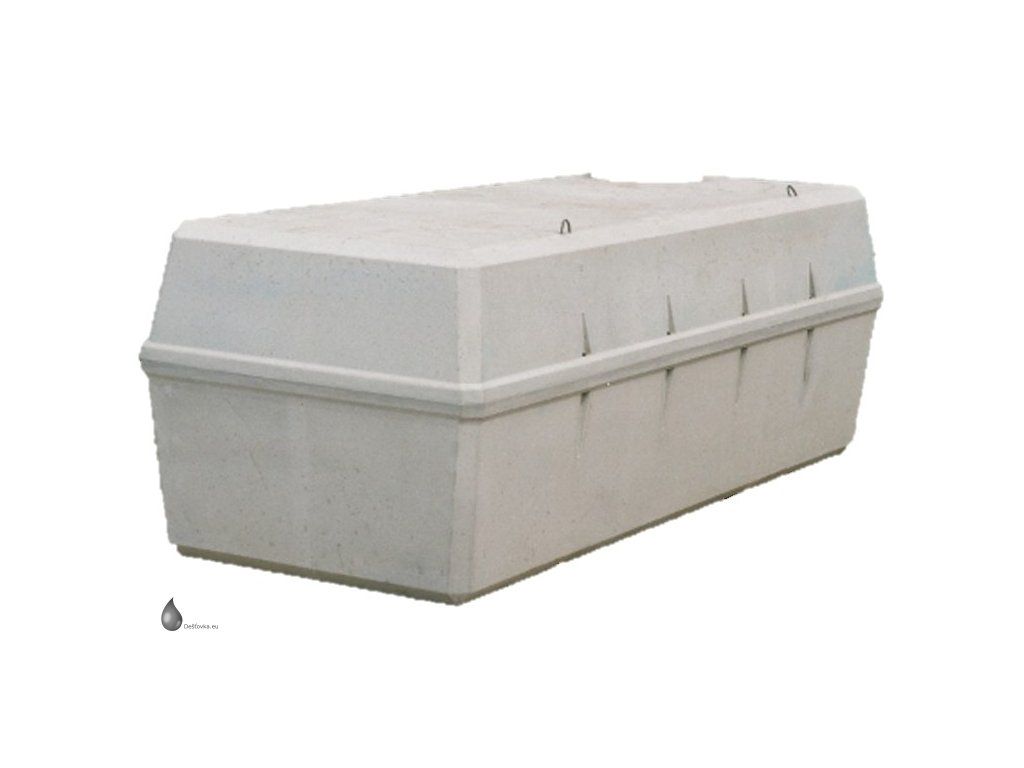

Prefabrikovaná nádrž GAMA typ F8 - 8000 litrů (8,0 m³)

Nádrže GAMA se využívají jako akumulační, retenční nebo splaškové nádrže hlavně k rodinným domům (nádrže odpovídají požadavkům ČSN 75 6081 „Žumpy“). Nádrže je možné dodat v různých objemech od 8 do 25 m3. Výhodou tohoto typu nádrže je jednoduchá montáž, nádrž je dovezena jako jeden kus určený k usazení do vykopané jámy, na nádrži může být nástavba včetně poklopu. Nádrž není nutné dodatečně obetonovávat, konstrukce je samonosná. Jímka je vodotěsná ve smyslu ČSN 75 0905.

UPOZORNĚNÍ: Nádrž je dodávána BEZ vyrovnávacích prstenců a BEZ betonového poklopu. Tyto doplňky je nutné pro svou variabilitu dle typu stavby dokoupit.

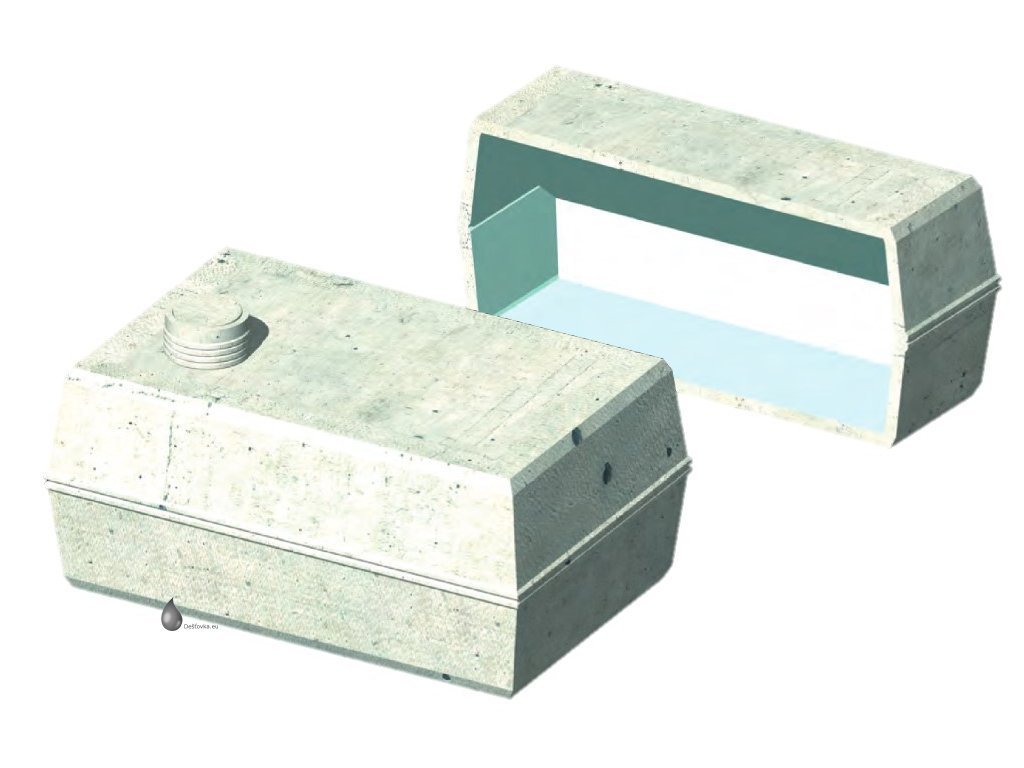

Uzavřená nádrž sestavená ze dvou pevně a vodotěsně spojených přesných železobetonových prefabrikovaných dílců (beton tř. C 35/45 XA1 dle ČSN EN 206-1; armatura ocel tř. BSt 500 dle DIN 488 event. 10505 dle ČSN 41 0505). Jímka je standardně opatřena otvorem pro uložení rámečku poklopu nebo osazení TBS prstenců.

Stěny lze opatřit libovolnými prostupy pro potrubí, standardně nátok a výtok v KG DN 150 až DN 250 mm, nádrže lze mezi sebou propojovat a vytvářet tak i větší objemy - pro výrobu na míru nás neváhejte kontaktovat přes telefon či email.

4 důvody proč vybrat tuto nádrž:

• Vynikající poměr objemu a ceny nádrže

• Osazení bez betonáže podkladní desky
• Nízká nádrž vůči objemu = mělký výkop a tedy levné zemní práce

• Kvalitní vodotěsný beton české výroby tř. C35/45 XC2, XA1 dle ČSN EN 206-01, armatura ocel tř. BSt 500 dl DIN 488 event. 10505 dle ČSN 41 0505


Rozsah dodávky:

• Smontované tělo nádrže GAMA typ F
  • Spodní díl nádrže GAMA typ F
  • Horní díl nádrže GAMA typ F
  • Těsnění mezi spodní a horní díl nádrže GAMA typ F
  • Spojovací materiál

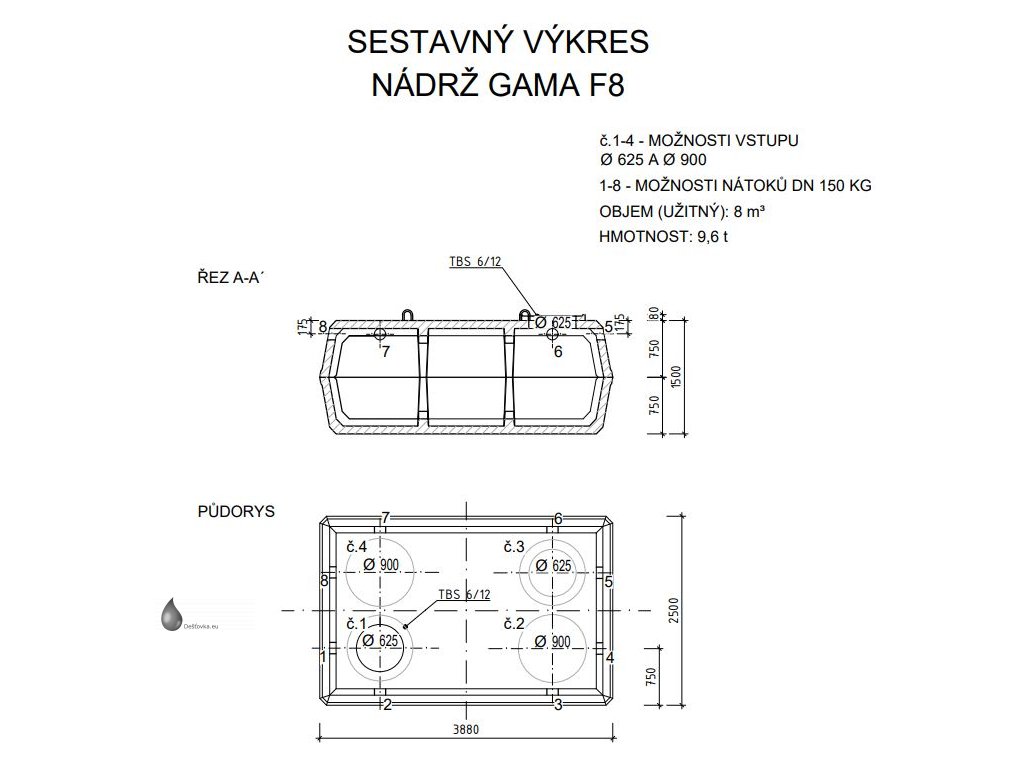

• Otvor o průměru 625 mm se zámkem pro nasazení rámečku poklopu BENU nebo prstence TBS
• Nátokový otvor DN 150/160 s těsněním (pod vstupem na kratší straně nádrže)
• Výtokový otvor DN 150/160 s těsněním (naproti vstupu na kratší straně nádrže)

Doporučené příslušenství:

• Poklop betonový BEGU

  • třída A15
  • třída B125
  • třída D400
• Vyrovnávací prstenec TBS o výšce 100 mm

Stavební připravenost:

Pro uložení je nutné vyhloubit stavební jámu odpovídající velikosti jímky a dnem vyrovnaným pískem nebo štěrkem (není třeba betonového základu). Pískové (štěrkové) lože musí být vodorovné a stejnoměrně zhutněné. V případě, že by se pod dnem nádrže vyskytovaly nestejnoměrné základové poměry (např. části původních základových pasů apod.), musí být tyto překážky odstraněny na hloubku min. 500 mm a musí zde být zřízen hutněný roznášecí polštář. Ke stavební jámě musí být možný přístup pro odpovídající dopravní prostředek a jeřáb.

Osazení do terénu:

Nádrž je možné osadit do terénu bez dalšího statického zajištění za podmínky, že maximální výška zasypání stropu je 2 metry. Hloubka základové spáry pro nejvyšší typ nádrže F25 smí tedy být max. 4,5 metru.

Nádrž musí být umístěna tak, aby nemohlo dojít k pojíždění terénu nad nádržemi a v jejich těsném okolí vozidly.

Hladina spodní vody nesmí zasahovat nad úroveň základové spáry.

Způsob osazení do terénu musí být řešen v rámci stavebního projektu zpracovaného oprávněnou osobou. Osazení se provádí následujícím postupem:

1. uložení jímky do stavební jámy

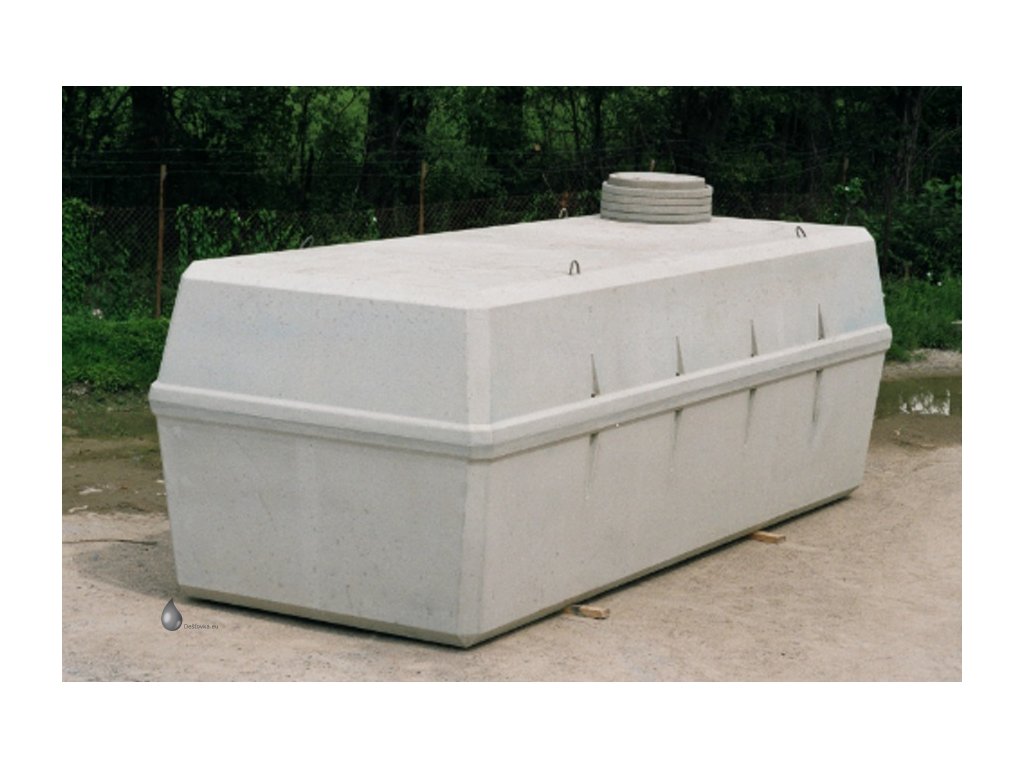

2. vyskládání komínku z distančních kroužků (prstenců) TBS pro dorovnání s terénem
3. uložení poklopu
4. napojení potrubí do nátokového otvoru nasazením potrubí do průchodky
5. zahrnutí zeminou (je možné použít místní materiál z výkopu)

Zasypávání:

Nádrž musí být zasypávána stejnoměrně po celém obvodu. Spolu se zasypáváním musí být nádrž postupně plněna vodou vždy přibližně do výšky okolního zásypu. Tímto postupem dojde k dokonalé konsolidaci podloží pod nádrží, zamezí se vzniku poklesů terénu nad nádrží po jejím naplnění a zamezí se vzniku lokálního přetížení konstrukce.

Manipulace a doprava:

S jímkou je možné manipulovat pomocí jeřábu odpovídající hmotnosti manipulovaných částí a manipulační vzdálenosti.

Pro zavěšení je jímka opatřena čtyřmi oky. S poklopem a vyrovnávacími prstenci je možné manipulovat ručně.

Dopravu je nutné provádět na dopravních prostředcích odpovídajících nosnosti a rozměrům.

Obsluha a údržba:

Samostatná nádrž nevyžaduje obsluhu ani údržbu. V souvislosti se způsobem použití je v případě potřeby nutné provozovatelem zpracovat pokyny pro obsluhu a bezpečnostní předpisy (provozní řád).

Jímku je zakázáno plnit nad úroveň maximální hladiny danou spodní hranou přítokového potrubí. Pokud je nádrž použita jako žumpa a je umístěna v místě přístupném veřejnosti, musí být poklop zajištěn proti manipulaci nepovolanou osobou (např. uzamykatelný poklop).

Možnost specifikace nádrže (před úhradou kupní ceny):

Nádrž je možné při výrobě přizpůsobit konkrétním požadavkům zákazníka v následujících parametrech (pokud vám tedy nevyhovuje tradičně dodávané vzorové řešení - viz. popis tohoto produktu - neváhejte nás kontaktovat s poptávkou přes telefon nebo email):

• počet a umístění nátokových otvorů (jeden DN 150 ve standartním provedení v ceně)
• vstupní otvor (jeden 625 mm ve standartním provedení v ceně)
• únosnost poklopu (třída)- A-15 kN, B-125 kN nebo D-400 kN dle ČSN EN 124
• typ poklopu (standardně BEGU)

Doprava a složení:

Vybranou betonovou nádrž dopravíme až k vám po celé České republice již od 4.890 Kč. Cena přepravy bude stanovena individuálně dle doručovací adresy. V košíku vyberte "Atypická doprava".

Je možné zajistit z vaší strany i vlastní dopravu a složení. Pro tuto variantu v košíku vyberte "Osobní odběr".

Jímku k vám dopravíme nákladním vozem s hydraulickou rukou nebo loženou na nákladním vozidle. Betonovou nádrž můžeme též bezpečně složit na určené místo a případně montáží sesadit díly a zatěsnit. Je možné přímo usadit do výkopu. Pokud máte zájem o uloženo do výkopu, je potřeba připravit jámu pro usazení jímky. Před dodávkou vám zašleme přesné pokyny. Jámu je třeba připravit dle našich doporučení pro daný typ a rozměr nádrže (zašleme požadavky na stavební připravenost.

Platba a cena:

U tohoto typu produktu je kupní cena hrazena po jednoznačném ujednání rozsahu dodávky (doprava, jeřáb, montáž).

Snížená sazba DPH 12% pro tento produkt:

V případě kdy součástí objednávky je i montáž, tedy sesazení dílu a zatěsnění přímo na stavbě) je možné uplatnit na celou cenu objednávky sníženou sazbu DHP 12 %. Objednávka pak splňuje podmínky pro uplatnění snížené 12 % sazby daně dle zákona č. 235/2004 Sb., ve znění pozdějších předpisů o dani z přidané hodnoty dle § 48 nebo § 48a, splňující kritéria pro RD nebo RD pro sociální bydlení. Bude podloženo čestným prohlášením Kupujícího, fyzické osoby. Uveďte případně do poznámky objednávky.
