Hladinoměr, sonda, kabel, napájení. Do nádrží se snímačem pro měření výšky hladiny v podzemních i nadzemních nádržích, studnách či jímkách.

Detailní informace

Detailní popis produktu

Hladinoměr do nádrže od značky Fiedler - H520 - tenzometrický

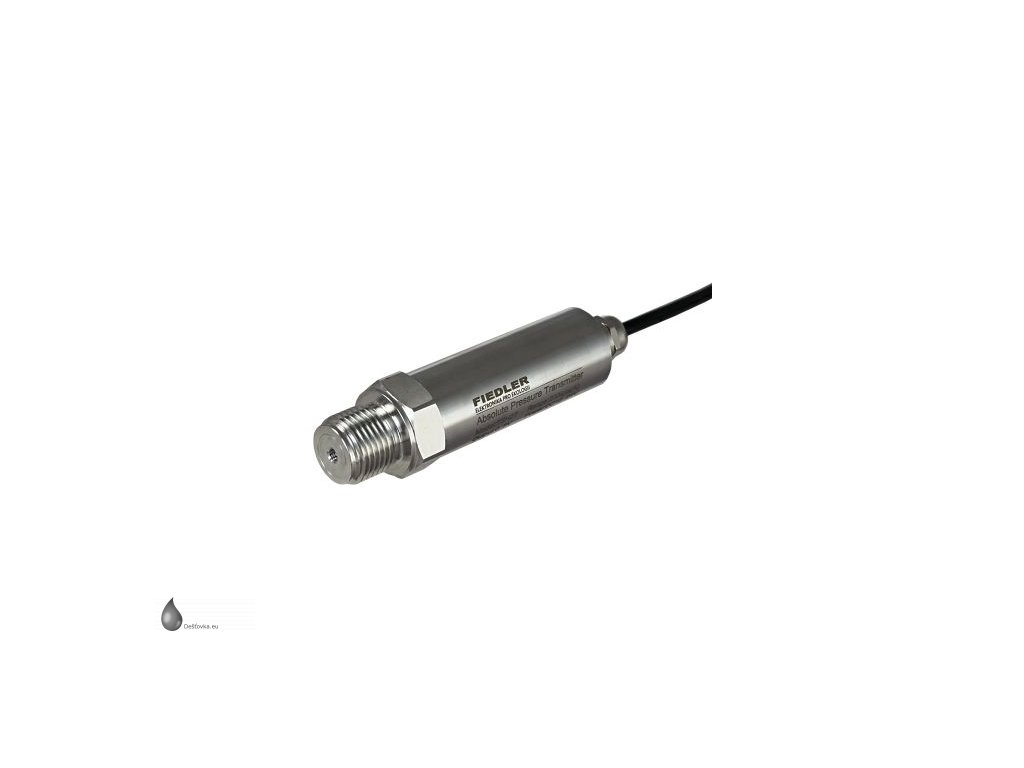

Hladinoměr navržený pro měření výšky hladiny vody v retenčních nádržích, studnách či jímkách. Kombinace nerezového ponorného snímače hladiny TSH27 a zobrazovací jednotky zajišťuje měření hladiny v metrech s přesností na 0,1 m nebo 0,25 m a procentuální výšky hladiny. Hladinoměr nemá vlastní napájení - vyžaduje přivedení externího napájecího napětí v rozsahu 8 až 28 V DC/0,15 A.

Použití

  • Měření hladiny v podzemních i nadzemních nádržích na dešťovou vodu

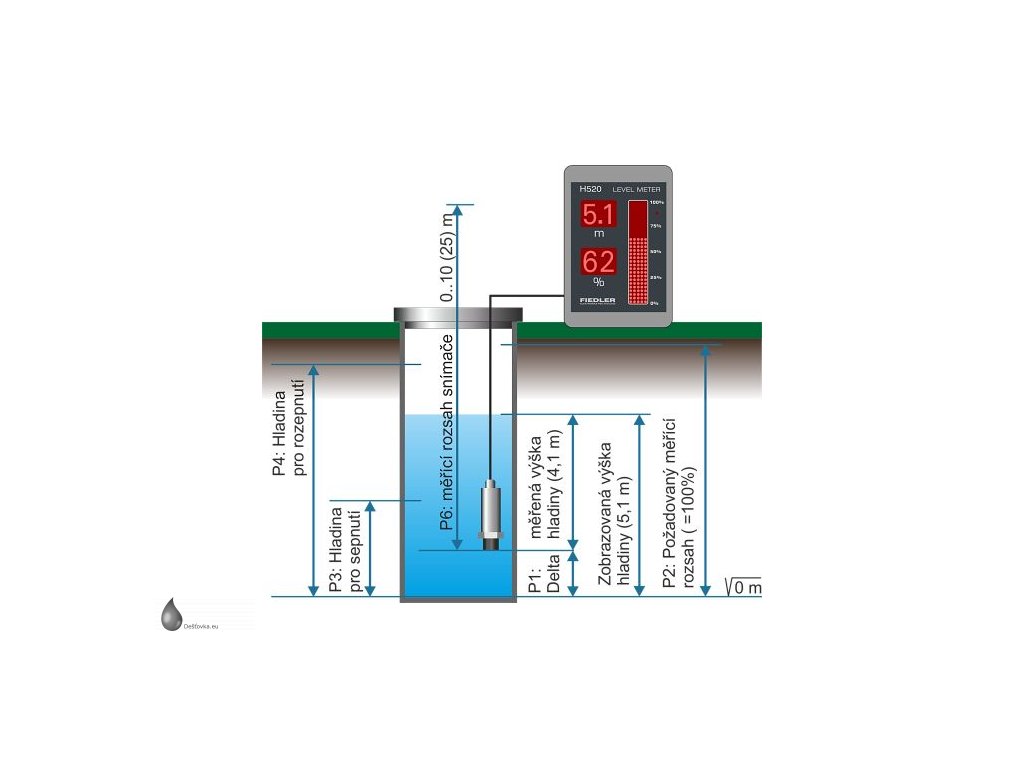

Sestava hladinoměru H520 a ponorného tlakového snímače výšky hladiny TSH27 je určena pro měření výšky hladiny v dešťových jímkách, v cisternách a nádržích, ve studních nebo ve vrtech. Sestavu lze použít všude tam, kde vyhoví měřící rozsah snímače hladiny od 0 m do 10 m vodního sloupce (nastavitelný).

  • Obsluha čerpadla nebo  ventilu

Protože hladinoměr H520 obsahuje také binární výstup ovládaný podle aktuální měřené výšky hladiny, může být sestava hladinoměru použita vedle zobrazení výšky hladiny i pro jednoduché řízení čerpadla nebo elektromagnetického ventilu na základě uživatelsky nastavitelných parametrů jednotky tedy dočerpávání i vyčerpávání.

Zobrazované údaje

Výška hladiny [m]: hodnota měřené výšky hladiny upravena o aditivní parametr.
Procentuální hodnota hladiny [%]: procentuální vyjádření měřené hladiny vzhledem k nastavené maximální hladině.
Bargraf [%]: zobrazení procentuální hodnoty na sloupcovém zobrazovači s 28 úrovněmi.
Point: signalizace sepnutí binárního výstupu: červená LED dioda.

Vlastnosti

  • Rychlé nastavení parametrů měření pomocí 3 tlačítek
  • Instalace snímače ponořením za kabel nebo zašroubováním do návarku 1/2''
  • Instalace hladinoměru vhodná na svislou stěnu nebo panel
  • Výška hladiny 0 až 10 m - lze nastavit
  • Přesnost 2,5 % z měřícího rozsahu (např. chyba max. ± 7,5 cm při rozsahu 0 ... 3 m)
  • Binární výstup pro sepnutí relé, elektromagnetického ventilu nebo signalizace
  • Rozměry hladinoměru 80x120x15 mm

Varianty produktu

  • H520-10/10 (měřící rozsah 0 ... 10 m / kabel 10 m)
  • H520-10/25 (měřící rozsah 0 ... 10 m / kabel 25 m)

Rozsah dodávky

  • Snímač hladiny s kabelem o délce dle varianty
  • Jednotka displeje
  • Propojovací kabel zvolené délky (10, 25 m)

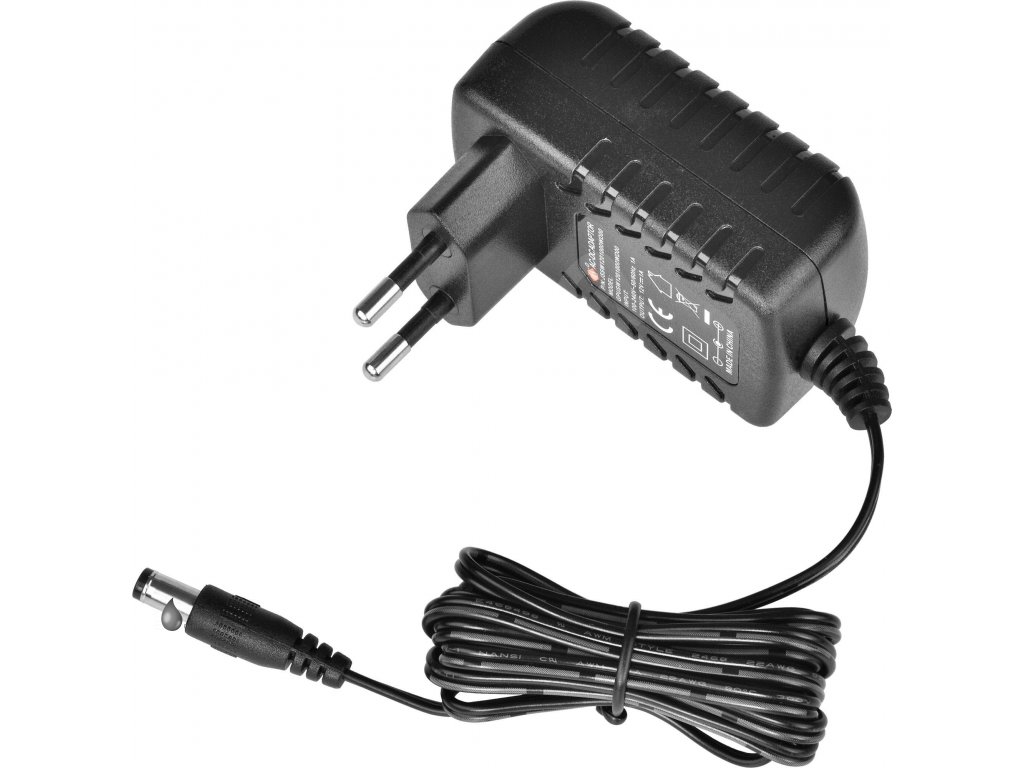

  • Síťový adaptér pro napájení hladinoměrů řady H500, výstup 12 V DC/ 300 mA
  • Návod - Uživatelská příručka

Soubory ke stažení

download    Návod - Hladinoměr HD520



Doplňkové parametry

Kategorie: Příslušenství
Záruka: 2 roky
