Zemní pískový filtr TINO 8 pro 10-14 osob

Detailní popis produktu

Zemní pískový filtr TINO 8 pro 10-14 osob 8000 l (8,0 m³)

Zemní pískový filtr o objemu 8 m³, vhodný pro 10-14 osob. Tento filtr je vhodné instalovat za septik, jelikož slouží jako další stupeň čištění odpadní vody bez potřeby el. energie.

Voda, přitékající do pískového filtru ze septiku, postupně protéká přes drenážní potrubí ve filtru frakcemi písku a štěrku (zde jsou namnožené mikroorganizmy, které vodu přirozeně dočišťují). Vyčištěná odpadní voda následně odtéká potrubím u dna nádrže do akumulační nádrže, případně se vsakuje do vodoteče. Voda odtékající z pískového filtru dosahuje přečištění na 97%, tuto vodu lze dále využívat na zálivku, vsakovat do půdy či vodoteče.

4 důvody proč vybrat tento filtr:

• Není třeba el. energie jako je tomu u ČOV

• Snadná instalace svépomocí

• Vhodné pro použití s přerušovaným provozem (chata, rekreační objekt)

• Filtr je konstruován jako pojezdový


Instalace:

Pískový filtr se usazuje na podkladovou desku, současně se plní vnitřní část pískového filtru náplněmi dle montážního návodu a venkovní část se obsypává zeminou. Pískový filtr je konstruován jako pojezdový.

1. Pro osazení zemního filtru se provede stavební výkop o půdorysných rozměrech filtru (dno × hloubka), zvětšený o cca 300 mm.
2. Dno výkopu se srovná a vysype se pískem, nebo se zhotový železobetonová základová deska o síle 150 mm.
3. Nádrž filtru se osadí do výkopu a popojí se s nátokem od septiku a dále se napojí na odtokové potrubí u filtru.
4. Do filtru se vsypávají postupně filtrační vrstvy a současně se obsypává i okolí filtru, aby nedocházelo k jeho poškození tlakem filtrační náplně.

Filtrační náplně:

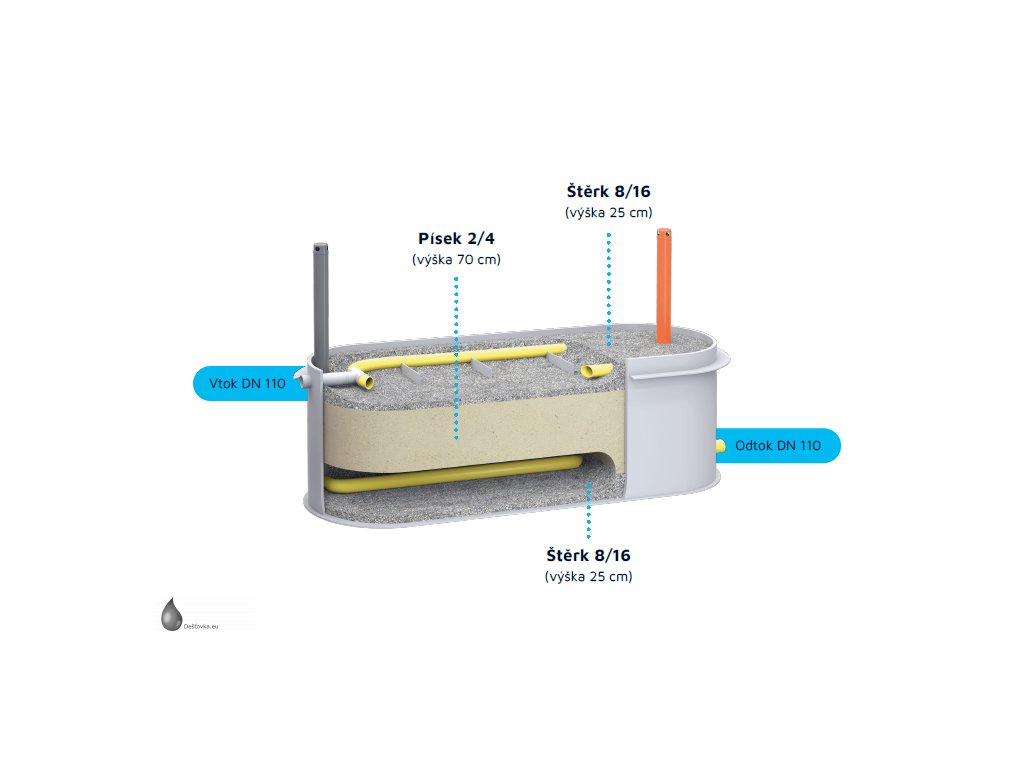

Pro obsypání spodního drenážního potrubí se použije štěrk o frakci 8/16 mm. Tuto vrstvu nasypeme do výšky 25 cm od dna. Na tuto vrstvu nasypeme praný písek o zrnitosti 2/4 mm a to do výšky 70 cm od spodní štěrkové vrstvy. Vrchní drenážní potrubí se opět zasype štěrkem o frakci 8/16 mm a to do výšky 25 cm od praného písku.

Po vyplnění filtrační nádoby filtračními náplněmi obsypeme zbytek filtru po obvodu zeminou. Nakonec se filtr překryje geotextilií a PE folií, která zabrání vnikání povrchových vod do filtru. Nyní se může filtr zasypat zeminou do úrovně okolního terénu. Napovrch vystupují dvě trubky (DN 110 mm). Výměna náplně probíhá jednou za 15 až 25 let.

Rozsah dodávky:

• Zemní filtr o objemu 8000 l (8,0 m³) vč. armatury
• Pozice a velikost přítokového a odtokového prostupu ZDARMA

Technické údaje:

• Materiál - prvojakostní PP (polypropylen) bez recyklátu
• Nátok/odtok - DN 110/125/160

Ke každému filtru obdržíte:

• Prohlášení o shodě
• Osvědčení o vodotěsnosti
• Montážní postup
• Záruční list (na faktuře)

Soubory ke stažení:

    Montážní návod - Zemní pískový filtr TINO

    Technický list - Zemní pískový filtr TINO
