Betonová jímka DKH 6 m3 - 6000 l

Detailní popis produktu

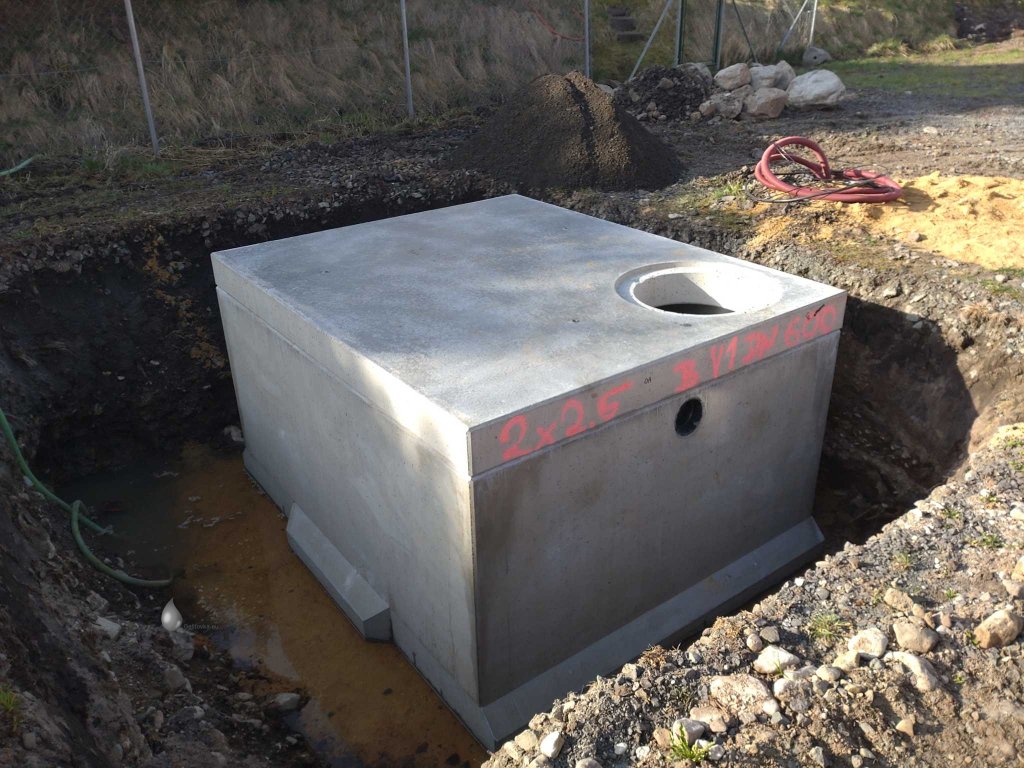

Betonová jímka na dešťovou nebo odpadní vodu DKH 6 m3 - 6000 l

Prefabrikovaná železobetonová jímka o objemu 6 000 l určená ke skladování dešťové nebo splaškové odpadní vody jako betonová žumpa. Varianty dle požadovaného zatížení. V sestavě s konusem, poklopem dle třídy zatížení, Bitumenové těsnění, těsnící rychle tuhnoucí cementová malta

Železobetonové betonové jímky jsou vyráběny jako prefabrikované monolitické prvky (podlaha + stěny). V kompletní sestavě se jedná o hotový výrobek, který ihned po
osazení a napojení začne plnit svoji funkci a stává se plnohodnotným stavebním objektem. Zákazník tak dostává k dispozici plnohodnotnou železobetonovou jímku bez
předchozí náročné výstavby a dodatečných prací.

4 důvody proč vybrat tuto nádrž:

• železobetonový prefabrikát prvotřídní kvality C40/50 XA2 XF4 z České výroby
• uložení na urovnané dno výkopu na 15 cm lože štěrk a 5 cm písek
• boční protivztlakový límec u dna jímky
• kompletni certifikaci v ČR, certifikat vyrobku od TZUS, Prohlaseni o shode, Stavebni technicke osvedceni a zkousky vodotesnoti

Technický popis:

Jedná se o tenkostěnný prostorový prvek z betonu tř. C40/50 XA2 XF4 armovaný ocelovou výztuží a kari sítěmi. Jímka splňuje nepropustnost dle ČSN 750905.

Kompletní nádrž je tvořena spodním dílem (jímkou) a zákrytovým panelem. Jímka je tvořena dnem a stěnami. Víko nabízíme v několika variantách A15 - 500 kg/m2
(pochozí), B125 – 3,5 t/m2 (pojezd osobním automobilem) a D400 – 20 t/m2 (pojezd nákladními vozidly) v závislosti na výšce násypu. V případě, že je kanalizace uložena hlouběji v zemi, dorovná se rozdíl mezi zákrytovou deskou a terénem standartním kanalizačním systémem (skruž/kónus/vyr. prstýnek/poklop). Hladina podzemní vody je u statického posouzení uvažována do úrovně víka jímky. Jímky jsou dimenzovány na působení zemních tlaků s působením násypu max. 1,5 m nad jímkou + užitné zatížení. Mezní hodnoty vždy konzultujte.

Specifikace využití jímky:

• Žumpy
• Septiky
• Jímky na dešťovou vodu
• Nádrže na pitnou vodu (nutná aplikace vhodného nátěru - na dotaz)
• Vodojemy
• Retenční nádrže
• Požární nádrže (umíme dovybavit hydrantem - na dotaz)
• Sklepy a skladovací prostory

Postup montáže:

Nádrže se ukládají do předem vyhloubeného výkopu, doporučujeme min 50 cm větší než rozměr nádrže v každém směru (měřeno v patě výkopu). Do začištěného výkopu se zhotoví pískové lože (maximální frakce 4 mm) síly 5–15 cm v rovinnosti +/- 1 cm pro přesnější výškové uložení nádrže a pro eliminaci bodových tlaků. V případě složitých základových poměrů je nutno zhotovit 20 cm štěrkové lože 16/32 zhutněného min. na 45 Mpa nebo železobetonovou základovou desku a na ně doplnit vyrovnávací vrstvu písku (maximální frakce 4 mm) síly 3-5 cm. Během pokládky je nutné udržovat výkopovou rýhu v suchu (nezatopenou).

Nádrž se poté zaklopí betonovou deskou na butylový pásek DS Butylrubber 20x25 mm. Po usazení nádrže na dno jámy doporučujeme montážní háky, spáry a prostupy
zamazat těsnící maltou PCI Polyfix Plus L – BASF Česká republika. Veškeré činnosti spojené s používáním tohoto materiálu jsou popsány v katalogovém listu + technickém listu, které jsou přílohou tohoto návodu. Tento způsob těsnění je odolný i proti průsaku vody (kvalitně provedený spoj). Při výskytu spodní vody doporučujeme konzultaci. V případě umístění nádrží vedle sebe je nutné obetonovat spojovací potrubí a provést založení na betonovou desku.

Nádrž je možno ihned zasypat a běžně zatěžovat dle její specifikace. Napouštění a používání nádrží a šachet je možné až po úplném obsypání nádrže a vytvrzení
spojovacích hmot.

Rozsah dodávky:

• 1x spodní díl DKH 2000x2500x1200 6,0m3 váha 5,5t, 4x lanový závěs Rd30, Zatížení A15
• 1x stropní deska DKH 2000x2500 tl.200mm A15, váha 2,6t, 3xRd20; otvor DN1000
• 1x Konus 1000/625 se stupadlem a kapsou, t=120mm
• 1x Poklop (dle kategorie zatížení - např. KA01 EN 124 A15 BG bez odv. (75 mm))

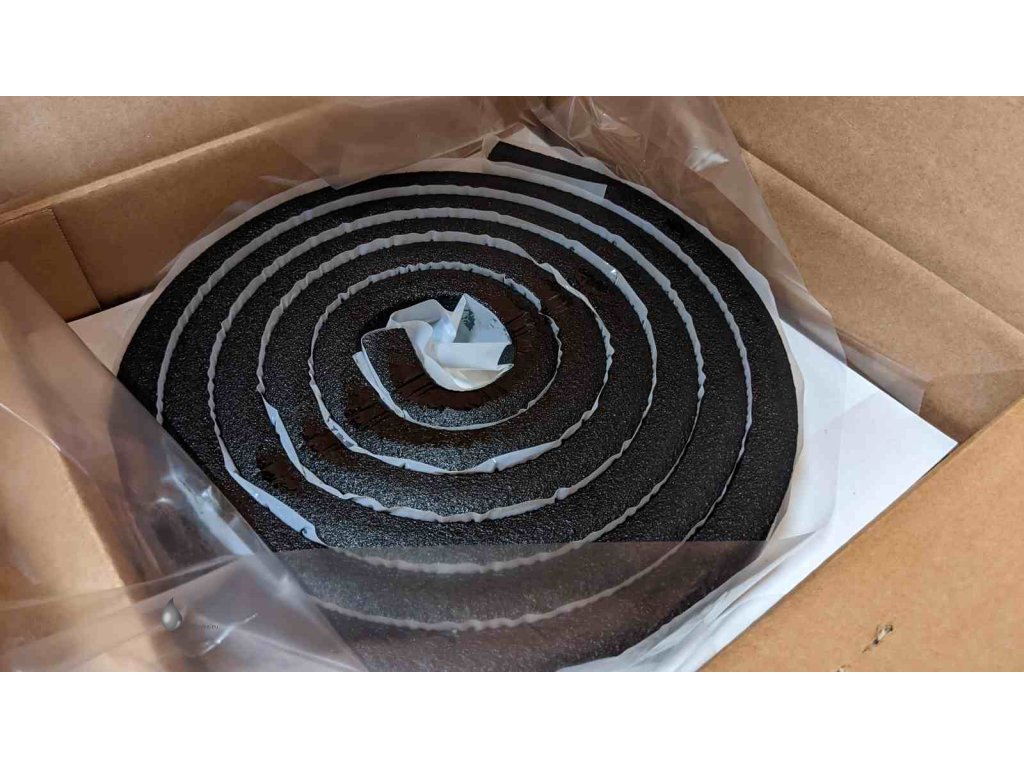

• 3x ELASTOSTRIP 30x22 - 3,5m
• 1x PCI Polyfix PLUS L (25kg)

Bezodtoková plastová jímka, která je určena ke skladování dešťové nebo splaškové odpadní vody. Je dodávána vč. unikátního sériového čísla, záznamem o zkoušce vodotěsnosti a technickým listem.

Technické údaje :

• Rozměry (délka x šířka x výška mm): dle obrázků a výkresů

• Hmotnost: udávána na díly, uvedena v Rozsahu dodávky víše

• Otvory standartě nejsou provedeny, lže však přiobjednat (vyberte příplatkový parametr - může ovlivnit termín možného dodání)

• Jímky je možné zhotovit v s přípravou pro propojení více nádrží (uvádějte do poznámky - může ovlivnit termín možného dodání)

Varianty produktu (dle zatížení):

Varianty produktu se liší užitou armovací výztuží, hustotou a tloušťkou použité výztuže. Liší se návrhové zatěžovací stavy. Dno i víko nádrže jsou jinak vyztuženy.

• Betonová jímka DKH 6 m3 - 6000 l - Zatížení P pochozí, poklop A15 (75mm)
• Betonová jímka DKH 6 m3 - 6000 l - Zatížení OA osobní automobil , poklop B125 (125mm)
• Betonová jímka DKH 6 m3 - 6000 l - Zatížení 20 tun, poklop D400, EN 124 (160mm)

Příplatkové parametry:

• Příprava otvorů a prostupů
  • lze připravit na míru, může ovlivnit termín dodání, standartní výrobek je bez otvorů jako bezodtoková jímka
• Stupadla
  • lze připravit, může ovlivnit termín dodání, standartní výrobek je bez stupadel
• Složení jeřábem
  • nabízíme službu složení jeřábem do stavební připravenosti dle instrukcí v technickém listě a dle instrukcí dodavatele, bude zasláno, 100mm štěrk, 50mm písek
• Montáž do stavební připravenosti - naši montážníci jednotlivé díly sesadí, koordinují jeřábnické práce, provedou těsnění dílů a případně provedou drobné práce k instalaci (např. vrtání otvorů apod)
• Lanové závěsy - pro manipulaci s díly závěsy 4xRd30 a 3xRd20 - vrátná kauce, po montáže je možné zaslat zpět a částka bude vrácena (ponížená o amortizaci 30%)

Doporučené příslušenství:

• Čerpací sada z naší nabídky - Čerpací sady

Možnost sjednání dalších služeb s dodávkou:

• Doprava stanovena individuálně (v košíku vyberte "Atypickou dopravu") dle lokality a požadavků
• Možnost zajištění jeřábu pro složení případně pro usazení s montáží
• Sjednání montáže a usazení do připraveného výkopu (cena na dotaz dle lokality)

Platba a doprava:

Konečná cena bude stanovena po vyčíslení ceny dopravy a zapracování příplatkových parametrů. Před platbou bude zaslána zálohová faktura. V košíku vyberte "Atypická doprava" a " Atypická platba"

Dokumenty ke stažení:

    Montážní návod a technický list DKH (PDF)

    Výkresový podklad DKH (PDF)
