SEPSINO 3 - Septik samonosný s filtrem pro 3-5 osob

Detailní popis produktu

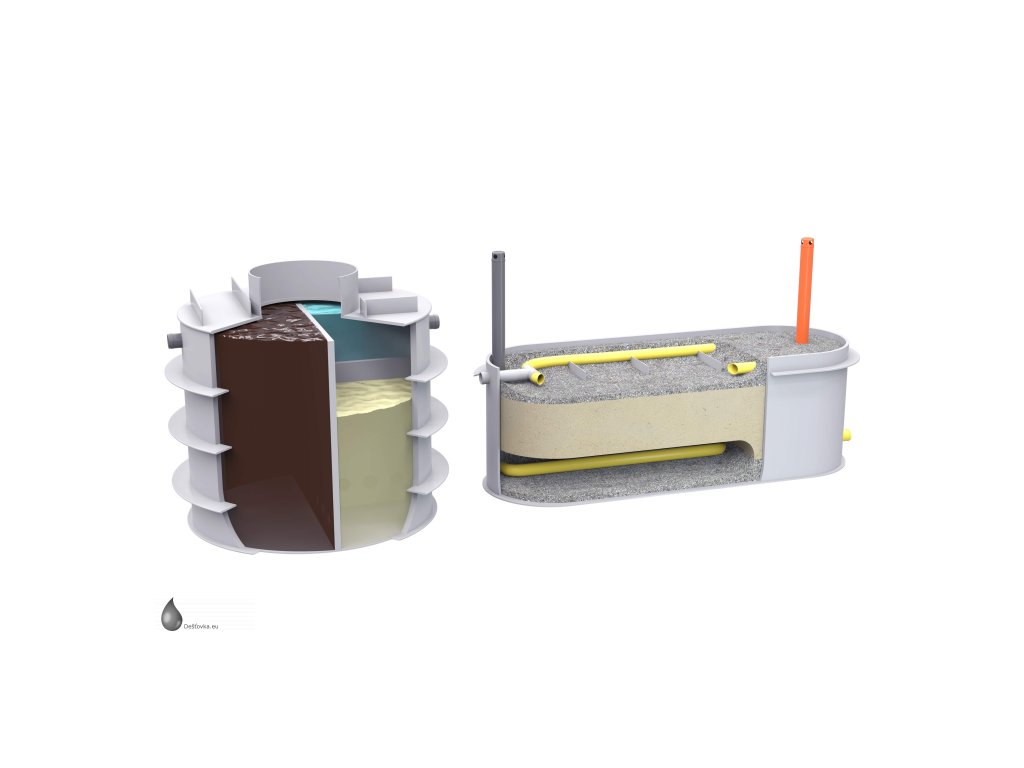

SEPSINO 3 - Septik samonosný 3000 l (3,0 m³) se zemním pískovým filtrem pro 3-5 osob

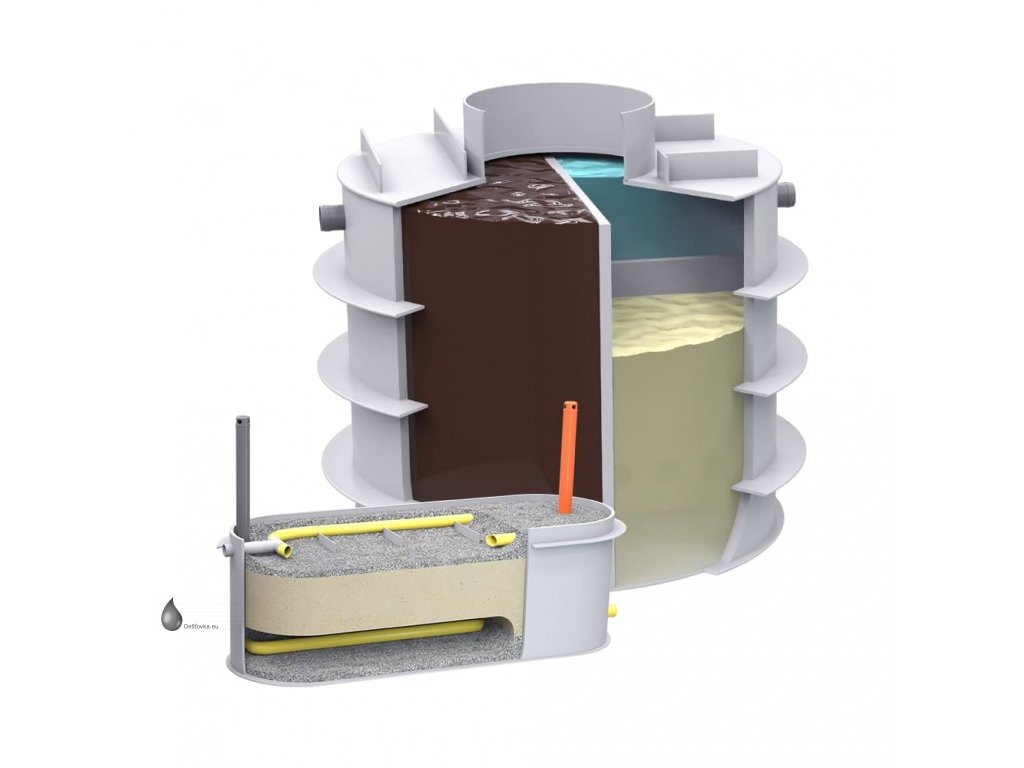

Tříkomorový septik zajišťuje první stupeň předčištění odpadní vody. Septik je uvnitř rozdělen na 3 části – komory. V jednotlivých komorách septiku dochází k usazování kalů a pevných částic  - následně v čase probíhá pomocí bakterií rozklad odpadních látek. Pískový filtr slouží jako druhý stupeň dočištění odpadní vody.

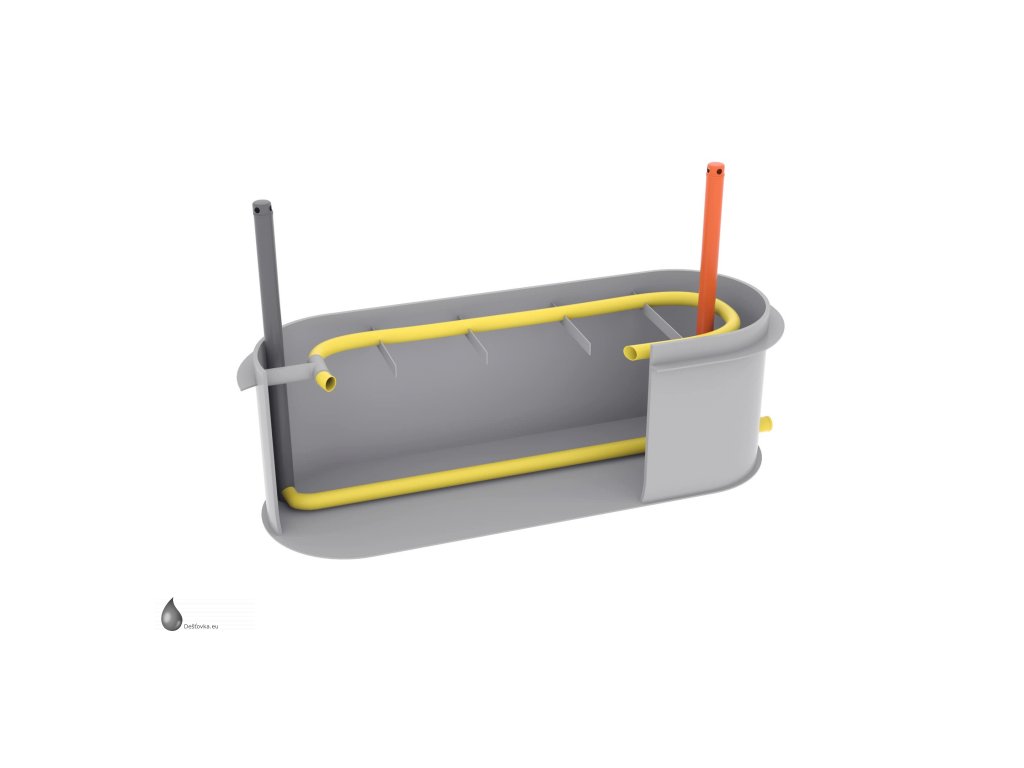

Voda, přitékající do pískového filtru ze septiku, postupně protéká přes drenážní potrubí ve filtru frakcemi písku a štěrku (zde jsou namnožené mikroorganizmy, které vodu přirozeně dočišťují). Vyčištěná odpadní voda následně odtéká potrubím u dna nádrže do akumulační nádrže, případně se vsakuje do vodoteče. Voda odtékající z pískového filtru dosahuje přečištění na 97%, tuto vodu lze dále využívat na zálivku, vsakovat do půdy či vodoteče.

Pro použití sestavy pískového filtru a septiku je nutný dle zákona souhlas/povolení příslušného odboru životného prostředí. Na vyžádání poskytneme certifikáty a dokumentaci pro septik a pískový filtr, kterou po Vás bude případně úřad požadovat při zpracování povolení.

Samonosný septik není určen do míst s výskytem spodní vody, pro tyto účely využijte vlastností dvouplášťových septiků.

4 důvody proč vybrat toto řešení:

• Není třeba el. energie jako je tomu u ČOV

• Snadná instalace svépomocí

• Vhodné pro použití s přerušovaným provozem (chata, rekreační objekt)

• Filtr je konstruován jako pojezdový


Instalace septiku:

1. Vykope se stavební jáma. Rozměr jámy je určen velikostí nádrže, který je zvětšen o manipulační prostor min. 150 mm z každé strany.
2. Na dno stavební jámy se provede základová deska (třída betonu C20/25), vyztužena kari sítí ( 8/8 – 150/150) s rovinností 5 mm dle povahy podloží a rozměru nádrže (zvětšena min. o 150 mm). Beton musí být bez ostrých výstupků. Síla betonu na dno jámy cca 150 mm.
3. Po zatuhnutí betonu se na očištěnou základovou desku osadí plastová nádrž.
4. Nádrž se propojí s případným přítokovým a odtokovým potrubím.
5. Po propojení potrubí vložíme roxory (cca 4 pruty 14 mm do každého otvoru) do otvorů vykroužených ve víku nádrže a vsypeme do nich beton (třída betonu B30).
6. Nádrž se začne plnit vodou a současně se začne obsypávat plášť nádrže zeminou (ručně) za současného plnění vodou. Hladina vody musí být 200 – 250 mm nad zásypem. Zemina musí vlastní vahou usedat a je vhodné ji vlhčit.
7. Vykopanou zeminou se zakryje zbytek stavební jámy.
8. Při obsypání vykopanou zeminou musí být tato zemina zbavena kamenů a jiných ostrých předmětů.
9. Víko nádrže se zahazuje postupně po celé nádrži ručně. NE BAGREM! Max zatížení zeminou je 200 mm, jinak je nutné udělat železobetonový strop nad celou jímkou i přes její okraje a betonový věnec, který se osadí příslušnými stavebními prvky dle uvažované míry zatížení. Dimenzování a způsob obetonování je nutné odborně staticky posoudit. Při tomto betonování navíc doporučuje výrobce podepření stropu nádrže trámky.
10. Vstupní a kontrolní otvor (komínek) vystupuje nad okolní terén, aby do nádrže nevnikala povrchová voda.
11. Nádrž je možné vypustit až po usednutí zeminy, popř. jejím prorostení travinou. Tedy přibližně po jednom měsíci.


Instalace filtru:

Pískový filtr se usazuje na podkladovou desku, současně se plní vnitřní část pískového filtru náplněmi dle montážního návodu a venkovní část se obsypává zeminou. Pískový filtr je konstruován jako pojezdový.

1. Pro osazení zemního filtru se provede stavební výkop o půdorysných rozměrech filtru (dno × hloubka), zvětšený o cca 300 mm.
2. Dno výkopu se srovná a vysype se pískem, nebo se zhotový železobetonová základová deska o síle 150 mm.
3. Nádrž filtru se osadí do výkopu a popojí se s nátokem od septiku a dále se napojí na odtokové potrubí u filtru.
4. Do filtru se vsypávají postupně filtrační vrstvy a současně se obsypává i okolí filtru, aby nedocházelo k jeho poškození tlakem filtrační náplně.

Filtrační náplně:

Pro obsypání spodního drenážního potrubí se použije štěrk o frakci 8/16 mm. Tuto vrstvu nasypeme do výšky 25 cm od dna. Na tuto vrstvu nasypeme praný písek o zrnitosti 2/4 mm a to do výšky 70 cm od spodní štěrkové vrstvy. Vrchní drenážní potrubí se opět zasype štěrkem o frakci 8/16 mm a to do výšky 25 cm od praného písku.

Po vyplnění filtrační nádoby filtračními náplněmi obsypeme zbytek filtru po obvodu zeminou. Nakonec se filtr překryje geotextilií a PE folií, která zabrání vnikání povrchových vod do filtru. Nyní se může filtr zasypat zeminou do úrovně okolního terénu. Napovrch vystupují dvě trubky (DN 110 mm). Výměna náplně probíhá jednou za 15 až 25 let.

Rozsah dodávky:

• Tříkomorový septik samonosný o objemu 3000 l (3,0 m³) vč. plastového uzamykatelného poklopu
• Zemní filtr o objemu 5000 l (5,0 m³) vč. armatury
• Pozice a velikost přítokového a odtokového prostupu ZDARMA

Technické údaje:

• Materiál - prvojakostní PP (polypropylen) bez recyklátu
• Nátok/odtok - DN 110/125/160

Ke každému filtru obdržíte:

• Prohlášení o shodě
• Osvědčení o vodotěsnosti
• Montážní postup
• Záruční list (na faktuře)

Soubory ke stažení:

    Montážní návod - SEPSINO - Septik samonosný s filtrem

    Technický list - Zemní pískový filtr TINO

    Technický list - Septik samonosný SEPS
