Nádrž na dešťovou vodu 12000 - samonosná

Detailní popis produktu

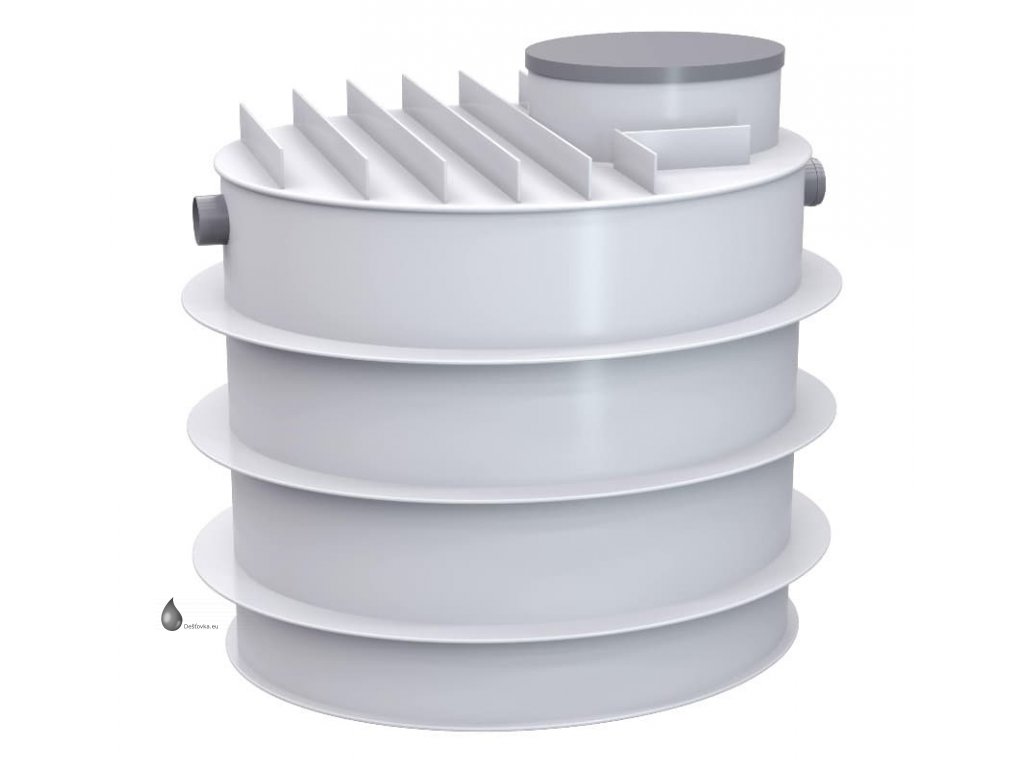

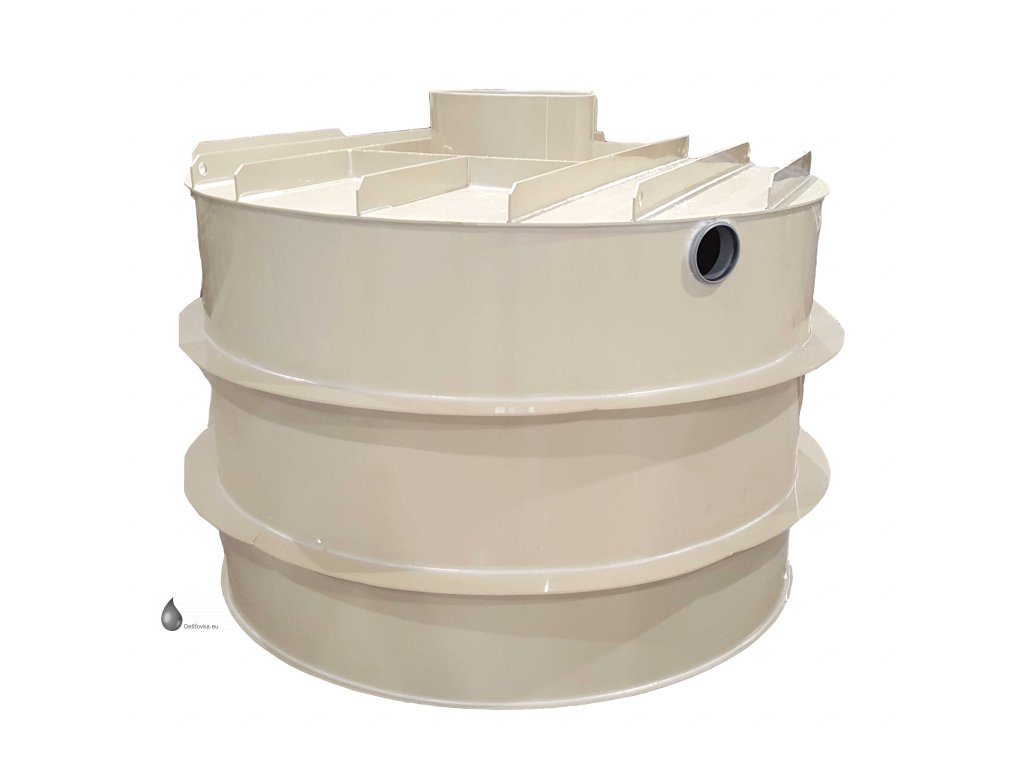

Nádrž na dešťovou vodu 12000 litrů (12 m³) - samonosná

Plastové samonosné jímky jsou vyráběny z primárního polypropylenu - prvoplastu bez příměsi recyklátu, tak jak je to u konstrukčního a technického polypropylenu. U nádrží z primárního polypropylenu zákazník obdrží certifikát materiálu, který garantuje prvotřídní kvalitu, požadované fyzikálně - mechanické vlastnosti materiálu, tzn. i dlouhou životnost plastových nádrží vyrobených z tohoto typu plastu. Tloušťka stěn nádrží je 5 mm.

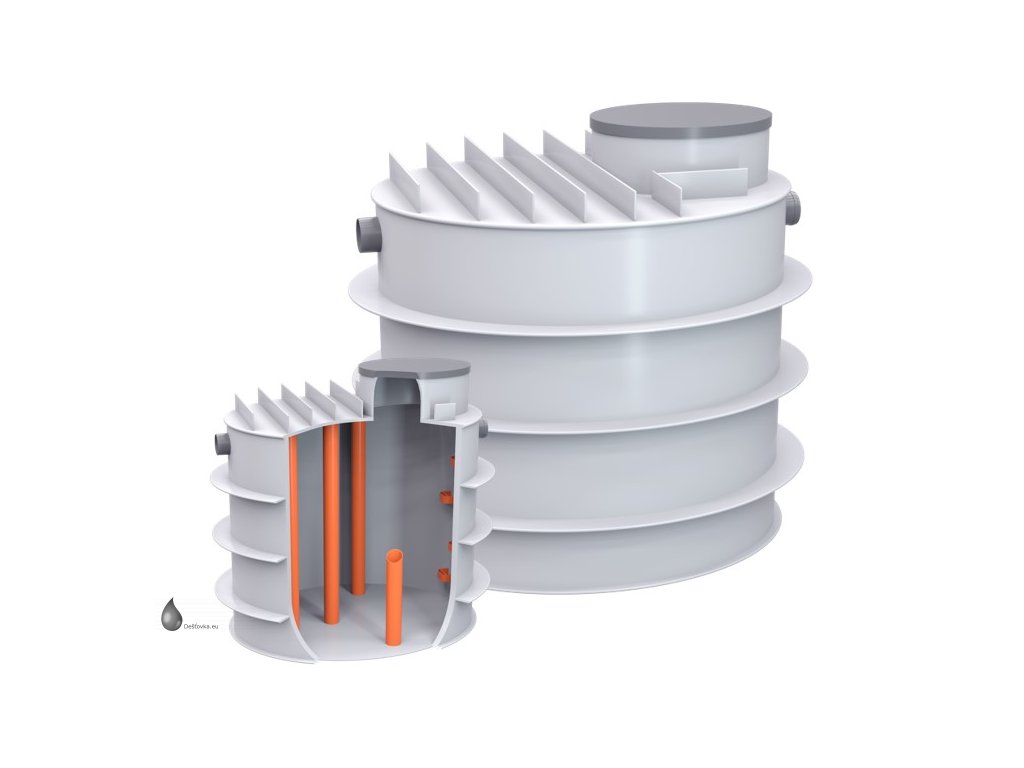

Samonosnou plastovou retenční nádrž se doporučuje instalovat do míst, kde se vyskytuje klasické podloží s lehkou sypkou zeminou obsahující kameny a kamínky bez výskytu spodní vody. Jedná se o nejrychlejší a nejjednodušší způsob instalace. Retenční nádrž se usadí na vytvrdlou cca 15 cm vysokou betonovou desku.  Samonosné produkty se nedoporučují, z důvodu jejich možného poškození, instalovat do míst s předpokládaným působením vnějších tlaků (blízkost pojezdových cest, vsakovací nádrže atd.). Statiku nádrže zajišťuje její konstrukce (plastové výztuhy horní desky, prstence a vnitřní vzpěry), přičemž maximální nostnost zeminy nad horní deskou bez dalších opatření je 30 cm. V případě, že je třeba plastovou samonosnou nádrž uložit hlouběji (např. z důvodu spádu nátokového potrubí), je třeba nad retenční nádrží vytvořit takové stavební opatření, které navrhne statik s ohledem na plánované zatížení horní strany. Po instalaci je samonosná plastová retenční nádrž pouze pochozí.

3 důvody proč vybrat tuto nádrž:

• Pro usazení stačí jen betonová základová deska pod nádrž bez následné betonáže

• Snadná instalace svépomocí

• Vhodné i jako jímka pro odpadní vodu


Instalace nádrže:

1. Vykope se stavební jáma. Rozměr jámy je určen velikostí nádrže, který je zvětšen o manipulační prostor min. 150 mm z každé strany.
2. Na dno stavební jámy se provede základová deska (třída betonu C20/25), vyztužena kari sítí (Φ 8/8 – 150/150) s rovinností 5 mm dle povahy podloží a rozměru nádrže (zvětšena min. o 150 mm). Beton musí být bez ostrých výstupků. Síla betonu na dno jámy cca 150 mm.
3. Po zatuhnutí betonu se na očištěnou základovou desku osadí plastová nádrž.
4. Nádrž se propojí s případným přítokovým a odtokovým potrubím. V případě, že je součástí dodávky nádrže filtrační koš, je nutné přívodní potrubí vsunout do vtokového hrdla na nádrži tak, aby přesahovalo cca 15 cm dovnitř nádrže, aby bylo možné na potrubí poté nasadit filtrační koš.
5. Po propojení potrubí vložíme roxory (1 prut Φ 10 mm do každého otvoru) do otvorů vykroužených ve víku nádrže a vsypeme do nich beton (třída betonu B30). Tento bod je určený pouze pro nádrže o objemu 8 m³ a více. U nádrží s nižším objemem prosíme tento bod vynechat.
6. Nádrž se začne plnit vodou a současně se začne obsypávat plášť nádrže zeminou (ručně) za současného plnění vodou. Hladina vody musí být 200 – 250 mm nad zásypem. Zemina musí vlastní vahou usedat a je vhodné ji vlhčit.
7. Vykopanou zeminou se zakryje zbytek stavební jámy. Při obsypání vykopanou zeminou musí být tato zemina zbavena kamenů a jiných ostrých předmětů.
8. Víko nádrže se zahazuje postupně po celé nádrži ručně. NE BAGREM! Max. zatížení zeminou je 200 mm, jinak je nutné udělat železobetonový strop nad celou jímkou i přes její okraje a betonový věnec, který se osadí příslušnými stavebními prvky dle uvažované míry zatížení. Dimenzování a způsob obetonování je nutné odborně staticky posoudit.
9. Při tomto betonování navíc doporučuje výrobce podepření stropu nádrže trámky.
10. Vstupní a kontrolní otvor (komínek) vystupuje nad okolní terén, aby do nádrže nevnikala povrchová voda.
11. Nádrž je možné vypustit až po usednutí zeminy, popř. jejím prorostení travinou. Tedy přibližně po jednom měsíci.

Technické podmínky:

• Při manipulaci s výrobkem je třeba se vyvarovat prudkých nárazů. Při manipulaci za nízkých teplot dbát zvýšené opatrnosti z důvodu křehkosti materiálu.
• Při umístění do terénu je nutné zajistit, aby výrobek byl osazen na železobetonovou základovou desku, obsypání se provede za současného dopouštění vody.
• Plastové nádrže nejsou určeny k přejíždění, hodlá-li uživatel přes nádrž přejíždět, je nutné udělat železobetonový strop nad celou jímkou i přes její okraje a betonový věnec, který se osadí příslušnými stavebními prvky dle uvažované míry zatížení. Dimenzování a způsob obetonování je nutné odborně staticky posoudit. Při tomto betonování navíc doporučuje výrobce podepření stropu nádrže trámky.
• Poklop komínku je konstruován jako odnímatelný a není pochozí.
• V případě delšího skladování před zabudováním musí být nádrž chráněna před přímým slunečním zářením a postavena na pevné rovné ploše, aby nedocházelo k deformaci.
• Samonosné nádrže nejsou určeny do míst s výskytem spodní vody.
• Samonosné nádrže jsou nevhodné do zeminy jemnozrnné skupiny F (jílovitá zemina) střední až vysoké plasticity a zeminy objemově nestálé, zeminy s kašovitou konzistencí, zeminy s příměsí organických látek, organické zeminy a kypré písky.

Doporučené příslušenství:

• Kompatibilní nástavec revizního komínku
• Filtrační koš
• Vsak a zasakování
• Potrubí

Rozsah dodávky:

• Nádrž (jímka) na dešťovou vodu o objemu 12000 l
• Plastový uzamykatelný poklop
• Pozice a velikost přítokového a odtokového prostupu ZDARMA

Technické údaje:

• Materiál - prvojakostní PP (polypropylen) bez recyklátu
• Nátok/odtok - DN 110/125/160

Ke každému filtru obdržíte:

• Prohlášení o shodě
• Osvědčení o vodotěsnosti
• Montážní postup
• Záruční list (na faktuře)

Soubory ke stažení:

    Montážní návod - Nádrž na dešťovou vodu 12000 - samonosná

    Technický list - Nádrž na dešťovou vodu 12000 - samonosná
