Drenážní šachta 315 opti-control s lapačem písku

Detailní popis produktu

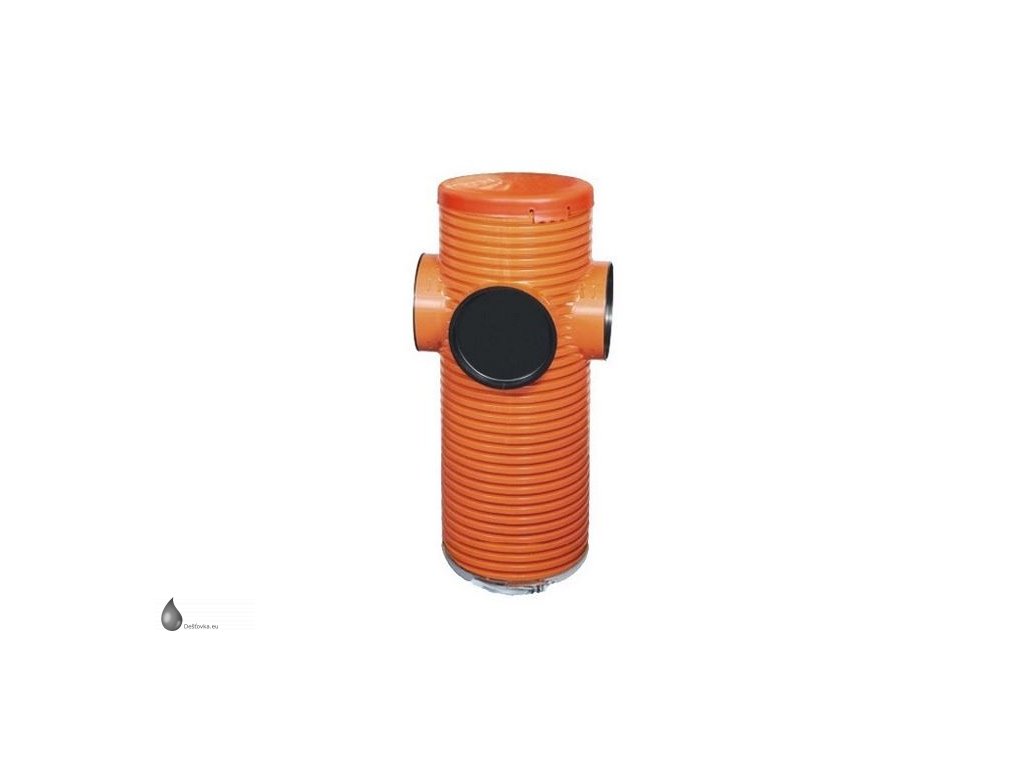

Drenážní šachta 315 opti-control s hrdly 200 mm s lapačem písku

Proplachovací, kontrolní a sběrná šachta 315 opti-control s hrdly 200 mm s lapačem písku je součást odvodňovacího systému opti-drän, který je ideálním řešením pro drenáž okolí budov.

Velikost nátoku a výtoku je možné upravit za pomoci redukce.

• vhodná pro drenážování budov

• s plnitelným dvojitým dnem pro zajištění proti vztlaku

• včetně tří záslepek a poklopu z PP

• tři připojovací hrdla DN 200

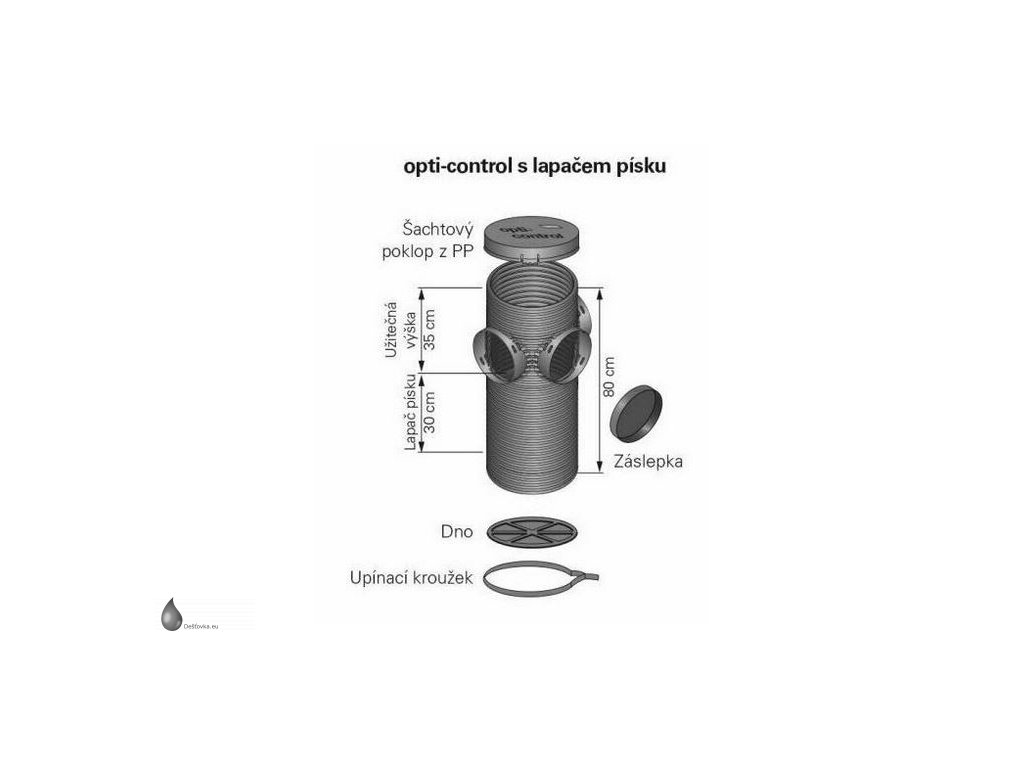

Rozsah dodávky:

• drenážní šachta s lapačem písku
• 3x záslepka DN 200
• 1x šachtový poklop PP
• 1x dno + upínací kroužek

Doporučené příslušenství:

• Šachtový prodlužovací nástavec opti-control
• Redukce opti-control
• Šachtový poklop hliníkový opti-control
• Šachtový poklop litinový opti-control
• Šachtový poklop ocelový opti-control

Princip a funkce:

Drenážní trubky zachycují vzdutou vodu a odvádí ji do nejnižšího bodu drenáže. Prostřednictvím kontrolních šachet lze

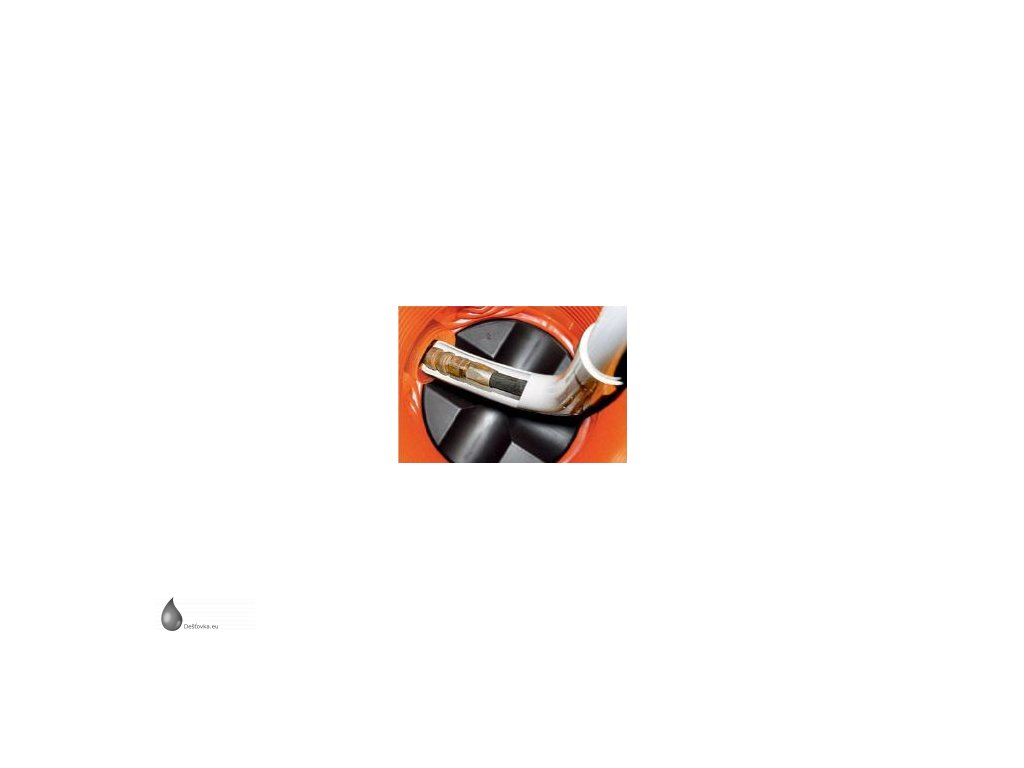

celý drenážní systém zkontrolovat, a popř. propláchnout a vyčistit.

Tyčové drenážní trubky opti-drän DN 200 a KG DN 200 lze napojit přímo na šachty opti-control. Trubky opti-drän DN 100, DN 125 a DN 160 a KG trubky pomocí redukce a různé další drenážní a vsakovací trubky od společnosti FRÄNKISCHE lze napojit k šachtě opti-control pomocí redukcí. Systém doplňuje záslepka pro nepoužívané vývody.

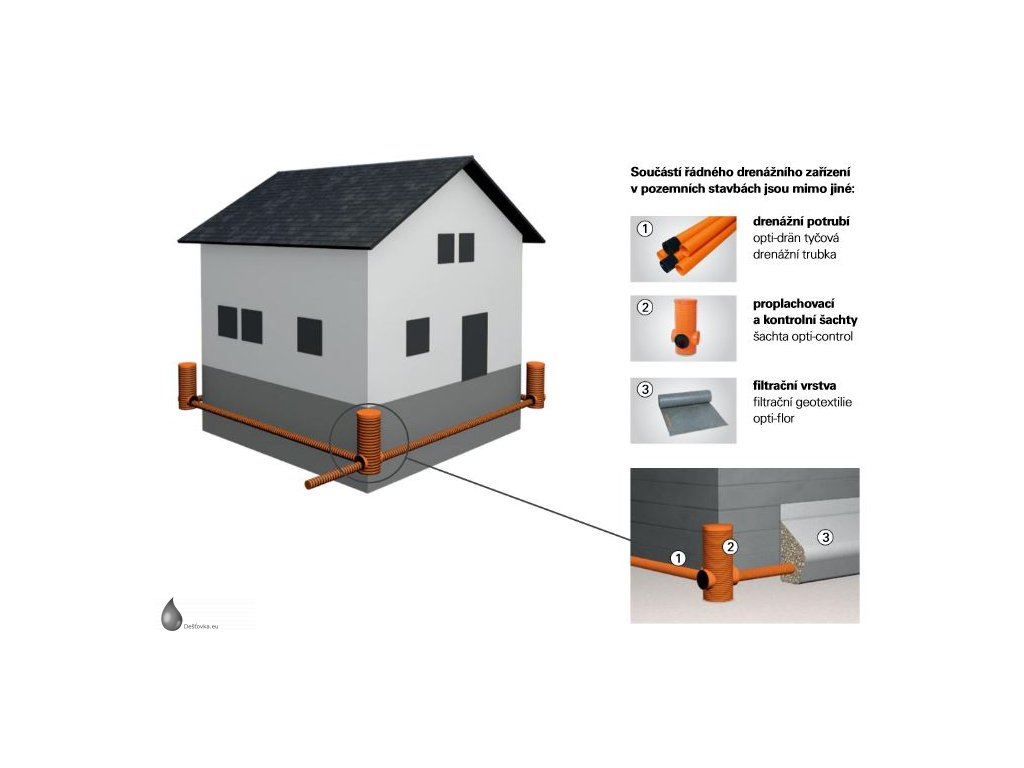

Odborná drenáž budov:

• rovnoměrná a přímočará pokládka drenážního potrubí z nejvyššího bodu HP do nejnižšího bodu TP s rovnoměrným spádem (minimálně 0,5 %)
• prokázaný/ověřený drenážní výkon (jímavost vody) drenážní trubky
• obvodová drenáž se musí dát kontrolovat a proplachovat, proto se zabudovávají kontrolní šachty
• kontrolní šachta alespoň v nejvyšším a nejnižším bodě, nejlépe na všech místech, kde se mění směr trubek

Výhody kontrolní drenážní šachty:

• průměr šachty DN 300 garantuje volný přístup k drenážnímu potrubí
• slouží jako proplachovací, kontrolní a sběrná šachta
• má vysokou rázovou a tlakovou odolnost
• šachtové prodlužovací nástavce s nalisovanou spojkou umožňují variabilní hloubky zabudování až do max. 6 m

Tyčová drenážní trubka opti-drän:

• umožňuje přesnou a přímočarou pokládku s rovnoměrným spádem
• má velkou plochu pro vtékání vody minimálně 80 cm²/m a ověřenou geometrii štěrbin = maximální pojímání vody = vysoký výkon a bezpečnost, dokonce i při velkém přívalu vody
• jako kulatá celoperforovaná vsakovací trubka garantuje spolehlivé pojímání vody, také zespodu
• má ověřený a prokázaný drenážní výkon (průsak vody do trubky nastane již při vzestupu vody max. 20 cm nad dno trubky)
• umožňuje rychlou, přesnou a snadnou pokládku pouze 1 osobou
• snadná manipulace a převoz díky praktické délce trubky 2,50 m, s jednostranně nasazenou spojkou

Doporučené pokyny pro zabudování drenážního systému:

1. proveďte dostatečně široký výkop pro potrubí. Dno výkopu nesmí zasahovat do zóny roznášení tlaku pod základovou spárou.
2. položte filtrační geotextilii na dno připraveného výkopu pro potrubí (upozornění: šířka pásu by měla vystačit k obalení celého štěrkového obsypu)
3. nasypte minimálně 10 cm tlustou štěrkovou vrstvu (doporučeno: štěrk 8/16)
4. na štěrkové vrstvě vytvořte spád potrubí min. 0,5 %. Spodní hrana potrubí v nejvyšším místě by měla být min. 20 cm pod horní hranou podkladní desky (vodorovné hydroizolace)
5. položte trubku opti-drän a zabudujte šachty opti-control
6. zasypte drenážní trubku štěrkem ze všech stran min. 10 cm
7. zakryjte štěrkový obsyp filtrační geotextilií, překrytí na stycích min. 10 cm

Technické parametry:

• Materiál: PVC-U
• Vnější průměr: 315 mm
• Vnitřní průměr: 285 mm
• Konstrukční výška: 800 mm
• Užitečná výška: 350 mm

Soubory ke stažení:

    Katalog - Systém opti-drän

    Technické informace - Systém opti-drän

    Prohlášení o shodě - Systém opti-drän
