Redukce opti-control

Kód: 50713200 50712200 50711200 Zvolte variantu
40 Kč / ks 33,10 Kč bez DPH
Na dotaz (>10 ks) Na dotaz (>10 ks) Na dotaz (>10 ks) Zvolte variantu
Průměr
Zvolená varianta není k dispozici. Reset vybraných parametrů.

Redukce opti-control na DN100/125/160 je součást odvodňovacího systému opti-drän, který je ideálním řešením pro drenáž okolí budov. Redukce na DN125 a DN160 je kompatibilní s KG potrubím.

Detailní informace

Detailní popis produktu

Redukce opti-control

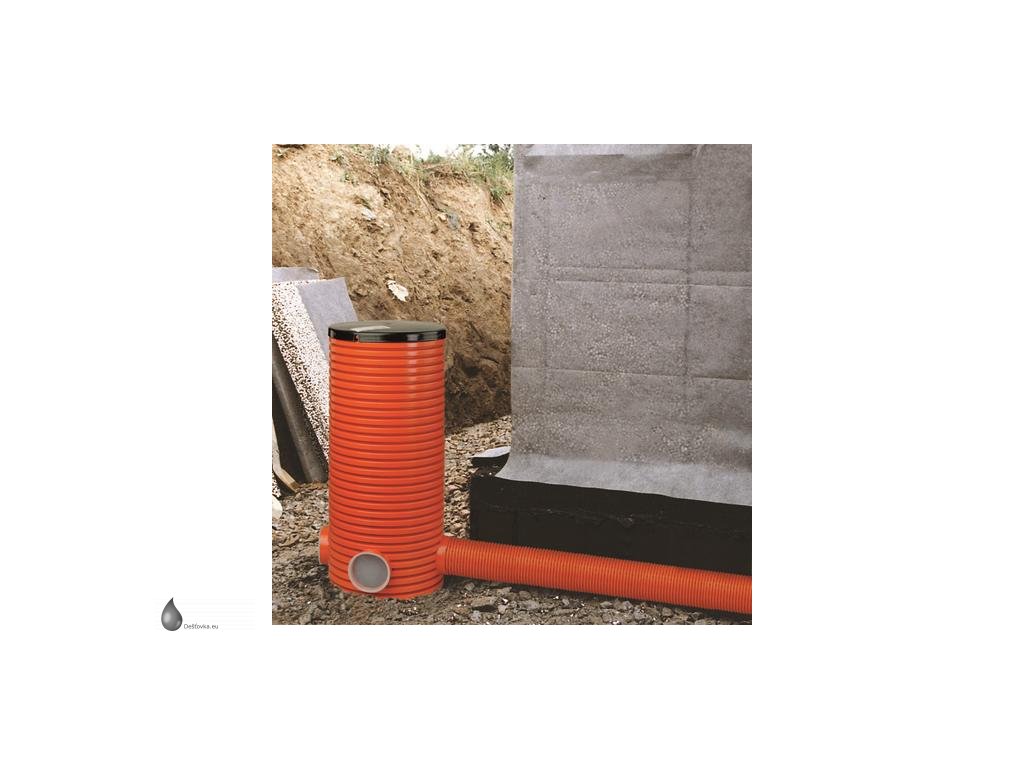

Redukce opti-control je součást odvodňovacího systému opti-drän, který je ideálním řešením pro drenáž okolí budov. Redukce je kompatibilní s šachtami opti-control (s i bez lapače písku). Redukce na DN125 a DN160 je kromě trubek opti-drän kompatibilní i s KG potrubím, při redukci na DN100 je tato redukce kompatibilní pouze s trubkami opti-drän, ale redukce pro propojení s KG potrubím DN100 dokážeme zajistit.

V nabídce máme na výběr z více průměrů!

  • kompatilbilní s šachtami opti-control
  • kvalitní materiál
  • kompatibilní s trubkami opti-drän
  • možné objednat i redukci na KG potrubí

Varianty produktu:

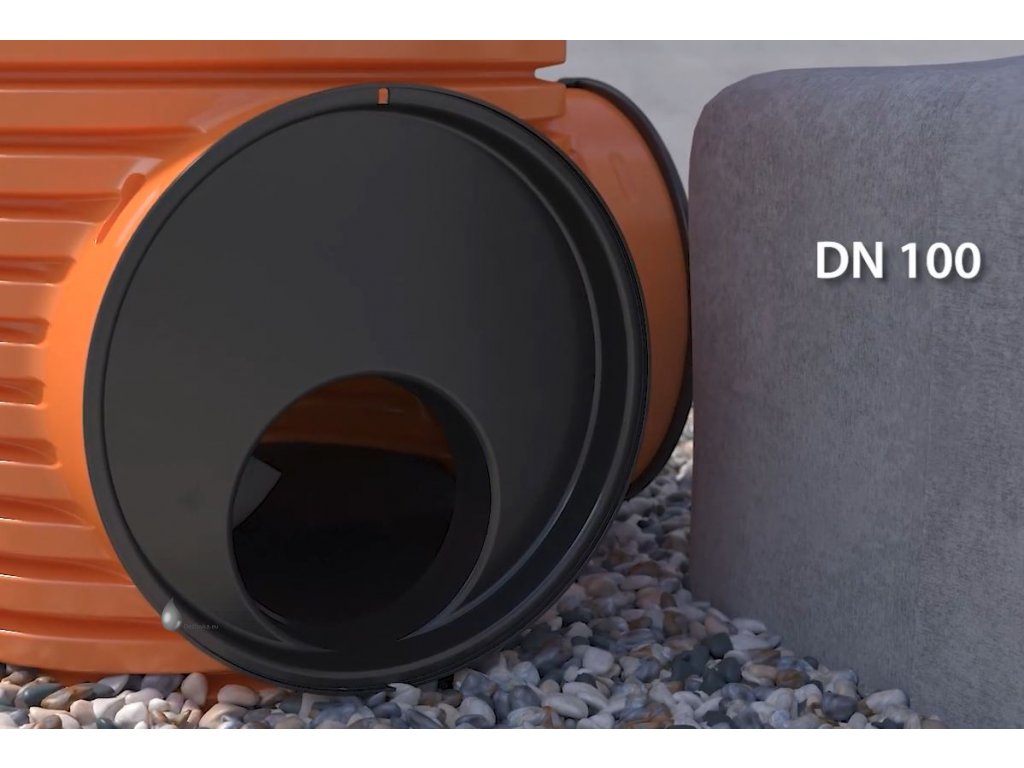

  • DN 200/100 - nelze použít jako redukce na KG potrubí (redukce na KG potrubí je na objednání)

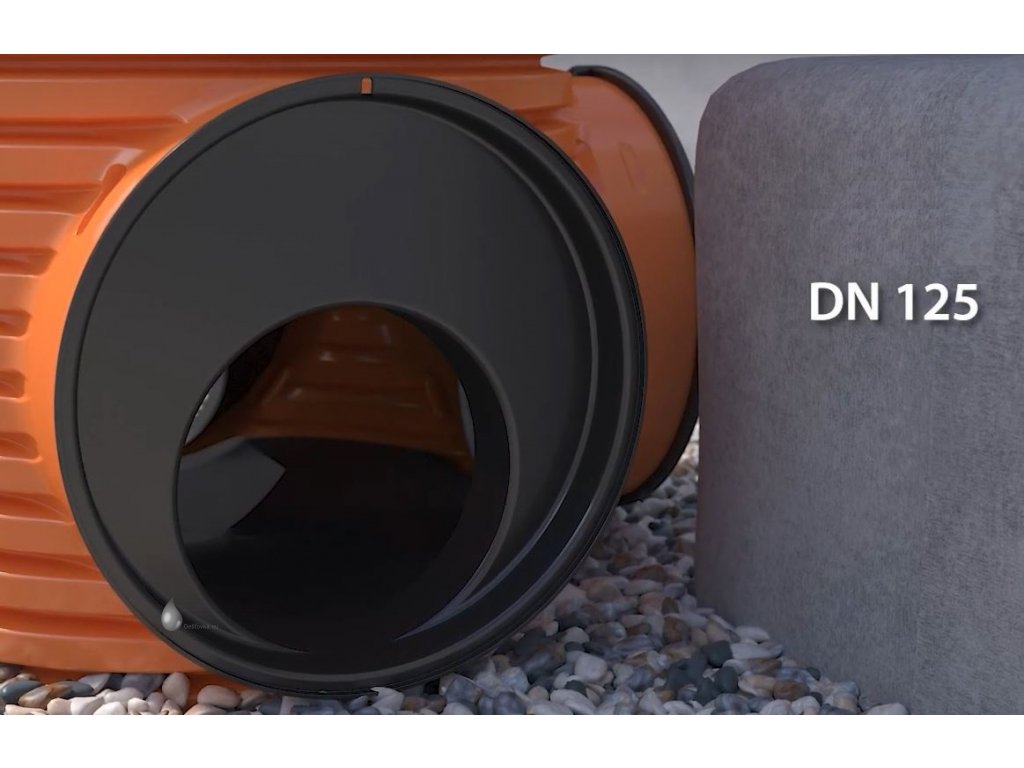

  • DN 200/125 - možné použít i jako redukci na KG potrubí

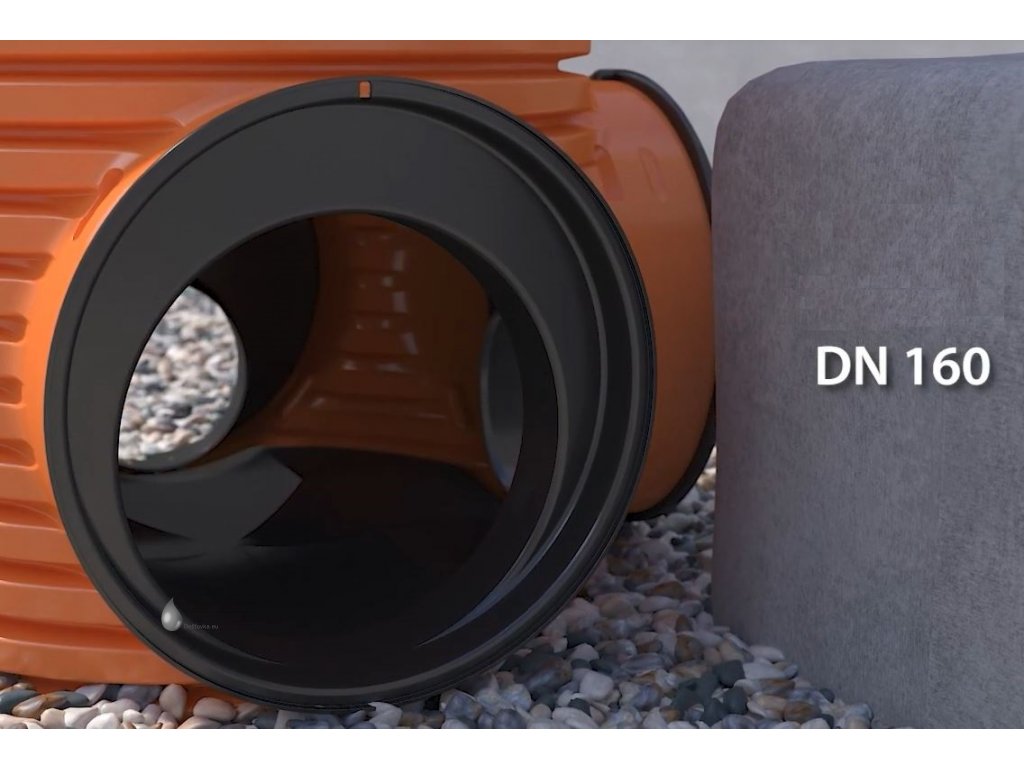

  • DN 200/160 - možné použít i jako redukci na KG potrubí

Princip a funkce:

Drenážní trubky zachycují vzdutou vodu a odvádí ji do nejnižšího bodu drenáže. Prostřednictvím kontrolních šachet lze
celý drenážní systém zkontrolovat, a popř. propláchnout a vyčistit.

Tyčové drenážní trubky opti-drän DN 200 a KG DN 200 lze napojit přímo na šachty opti-control. Trubky opti-drän DN 100, DN 125 a DN 160 a KG trubky pomocí redukce a různé další drenážní a vsakovací trubky od společnosti FRÄNKISCHE lze napojit k šachtě opti-control pomocí redukcí. Systém doplňuje záslepka pro nepoužívané vývody.

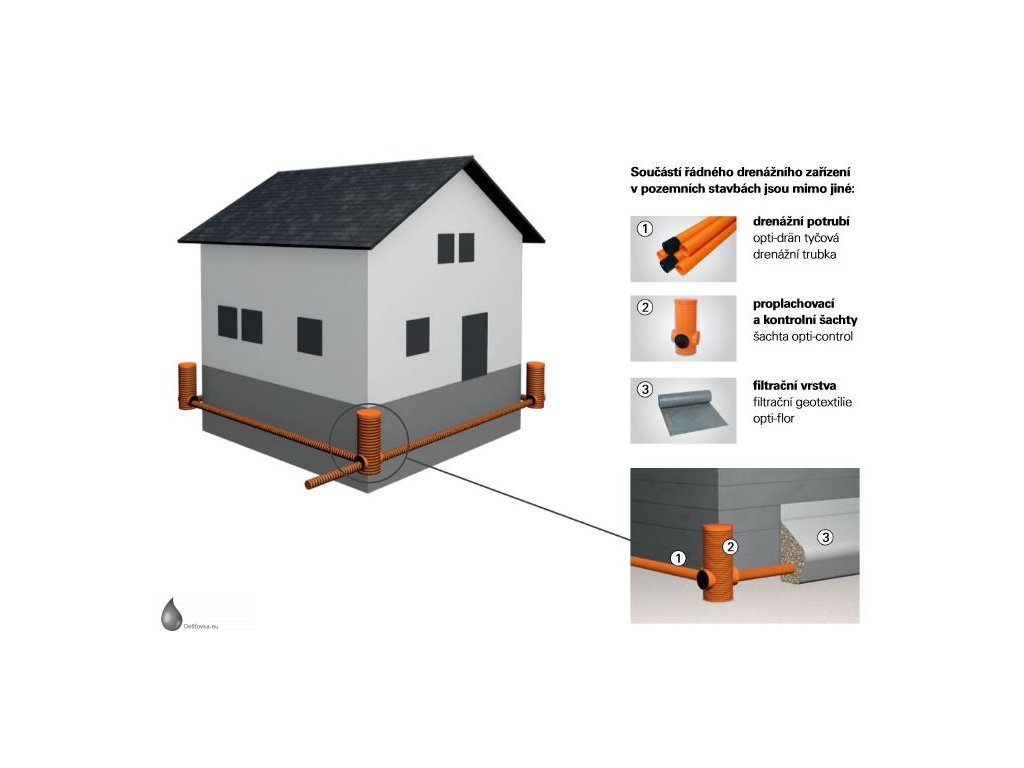

Odborná drenáž budov:

  • rovnoměrná a přímočará pokládka drenážního potrubí z nejvyššího bodu HP do nejnižšího bodu TP s rovnoměrným spádem (minimálně 0,5 %)
  • prokázaný/ověřený drenážní výkon (jímavost vody) drenážní trubky
  • obvodová drenáž se musí dát kontrolovat a proplachovat, proto se zabudovávají kontrolní šachty
  • kontrolní šachta alespoň v nejvyšším a nejnižším bodě, nejlépe na všech místech, kde se mění směr trubek

Výhody kontrolní drenážní šachty:

  • průměr šachty DN 300 garantuje volný přístup k drenážnímu potrubí
  • slouží jako proplachovací, kontrolní a sběrná šachta
  • má vysokou rázovou a tlakovou odolnost
  • šachtové prodlužovací nástavce s nalisovanou spojkou umožňují variabilní hloubky zabudování až do max. 6 m

Tyčová drenážní trubka opti-drän:

  • umožňuje přesnou a přímočarou pokládku s rovnoměrným spádem
  • má velkou plochu pro vtékání vody minimálně 80 cm²/m a ověřenou geometrii štěrbin = maximální pojímání vody = vysoký výkon a bezpečnost, dokonce i při velkém přívalu vody
  • jako kulatá celoperforovaná vsakovací trubka garantuje spolehlivé pojímání vody, také zespodu
  • má ověřený a prokázaný drenážní výkon (průsak vody do trubky nastane již při vzestupu vody max. 20 cm nad dno trubky)
  • umožňuje rychlou, přesnou a snadnou pokládku pouze 1 osobou
  • snadná manipulace a převoz díky praktické délce trubky 2,50 m, s jednostranně nasazenou spojkou

Doporučené pokyny pro zabudování drenážního systému:

  1. proveďte dostatečně široký výkop pro potrubí. Dno výkopu nesmí zasahovat do zóny roznášení tlaku pod základovou spárou.
  2. položte filtrační geotextilii na dno připraveného výkopu pro potrubí (upozornění: šířka pásu by měla vystačit k obalení celého štěrkového obsypu)
  3. nasypte minimálně 10 cm tlustou štěrkovou vrstvu (doporučeno: štěrk 8/16)
  4. na štěrkové vrstvě vytvořte spád potrubí min. 0,5 %. Spodní hrana potrubí v nejvyšším místě by měla být min. 20 cm pod horní hranou podkladní desky (vodorovné hydroizolace)
  5. položte trubku opti-drän a zabudujte šachty opti-control
  6. zasypte drenážní trubku štěrkem ze všech stran min. 10 cm
  7. zakryjte štěrkový obsyp filtrační geotextilií, překrytí na stycích min. 10 cm

Technické parametry:

  • Materiál: PVC-U
  • Vnější průměr: DN200
  • Vnitřní průměr: DN100 / DN125 / DN160



Soubory ke stažení:

download    Katalog - Systém opti-drän

download    Technické informace - Systém opti-drän

download    Prohlášení o shodě - Systém opti-drän

Doplňkové parametry

Kategorie: Drenážní systém - opti-drän
Záruka: 2 roky
Vnější průměr DN (mm): 200
Vnitřní průměr DN (mm): 100, 125, 160
Materiál: PVC-U
