Čistírna odpadních vod ČOV Aquatec AT6

Kód: AT6
41 019 Kč / ks 33 900 Kč bez DPH
Skladem - doručení 3-10 dnů (12 ks)
Můžeme doručit do:
9.12.2021

Domovní ČOV pro 2–5 ekvivalentních obyvatel. Vyznačují se velkou spolehlivostí a malými nároky na obsluhu. EUROcertifikát CE.

Detailní informace

Detailní popis produktu

Čistírna odpadních vod ČOV Aquatec AT6

Popis funkce

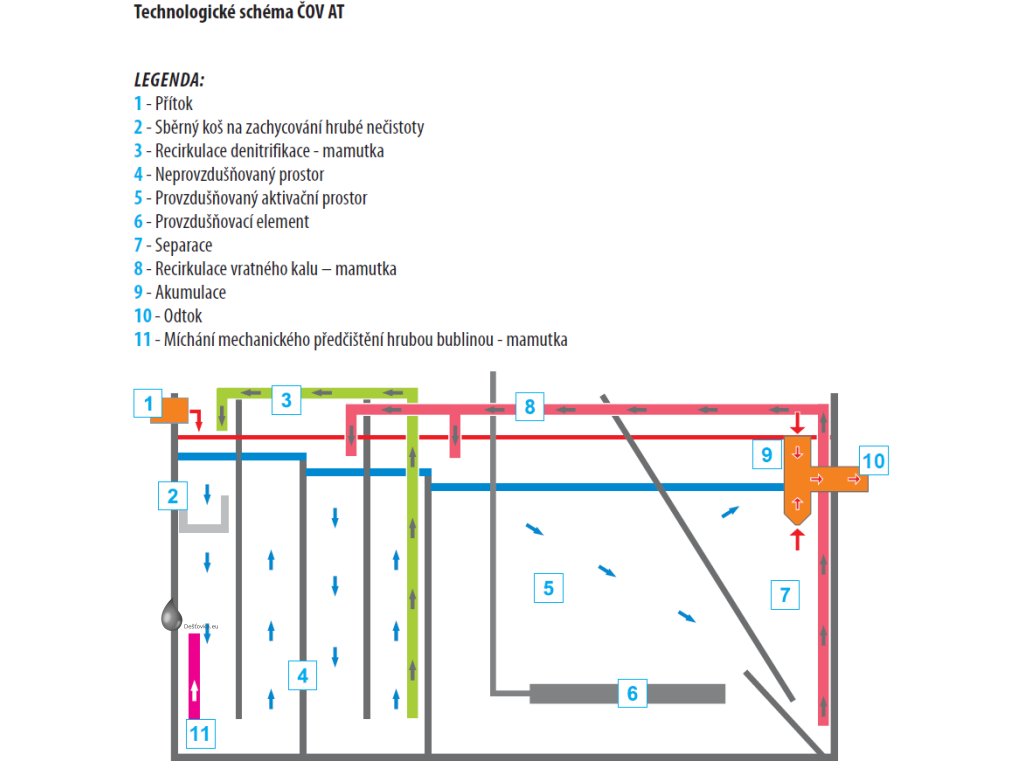

Jedná se o nízko zatížené aktivační čistírny s cyklickým provozem, gravitačním nátokem a čerpaným odtokem odpadních vod. Čistírnu tvoří jedna kruhová nádrž vyrobená z polypropylenu, která může být umístěna pod i nad úrovní terénu. V čistírně je aktivovaným kalem odbouráno organické znečištění a vyčištěná voda je periodicky odčerpávána. Potřebný vzduch do čistírny dodává dmychadlo s přerušovaným chodem.

ČOV typu D5 pro 2–5 ekvivalentních obyvatel



ČOV AT6 - základní informace

Využití: Čištění splaškových vod z rodinného domu do 6 obyvatel.
Záruka: 10 let na vodotěsnost skeletu, 2 roky na technologii.

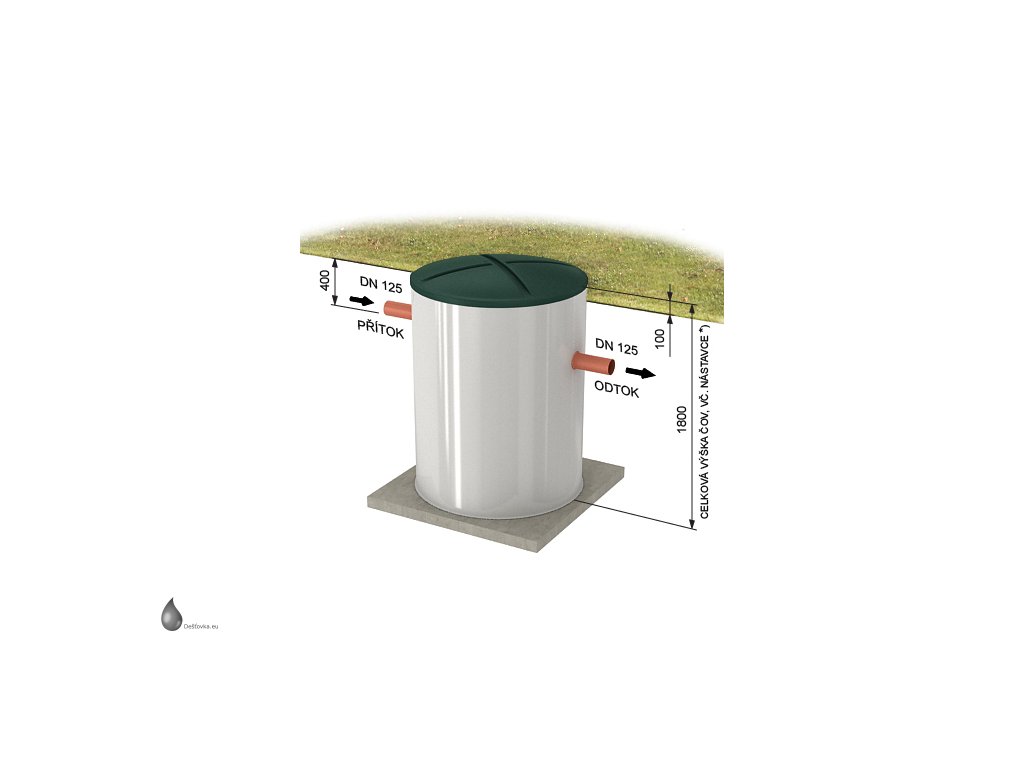

Rozměry: Průměr 1 400 x 1 800 mm, spodní hrana nátokového hrdla je ve výšce 1 300 mm.

V čistírně AT6 je použitý dlouhodobě osvědčený systém kontinuálního biologického čištění odpadních vod s integrovanou akumulací nárazově protékajících vod (Vertical Flow Labyrint - VFL). Tato patentově chráněná technologie dosahuje vysokou kvalitu vyčištěné vody, nízké pořizovací i provozní náklady.



Další dokumentace dodávaná s výrobkem

Technicko dodací podmínky (TDP) – postihují celou problematiku od navrhování, projektování, až po uzavření kupní smlouvy.
Stavební připravenost – obsahuje výkresy a popis prací, které je nutno udělat před osazením čistírny.
Postup osazení čistíren – popisuje postup osazení čístíren pro různé druhy základových podmínek.
Provozní řád (PŘ) – popisuje činnosti spojené s provozováním čistíren

Rozsah dodávky

  • Čistírna odpadních vod ČOV Aquatec AT6
  • dmychadlo SECOH EL-60N
  • gumový prostup DN50
  • vzduchové hadice
  • chráničku průměr 5 cm

Instalace

Konstrukce nádrže ČOV AT6 - 10 je navržena tak, aby nádrž, bez dalších stavebních nebo statických opatření, odolala tlaku zeminy po zasypání, resp. obetonování, pokud projektant neurčí jinak. Horní okraj ČOV by měl být cca 5 až 10cm nad upraveným terénem.

  • Stavební jáma

Pro osazení ČOV je nutné vykopat stavební jámu s příslušnými půdorysnými rozměry a hloubkou (dle dodaného výkresu osazení) a vybetonovat podkladovou železobetonovou desku s rovností cca 5mm.

  • Podkladová železobetonová deska

Tloušťka železobetonové desky musí odpovídat únosnosti podkladové zeminy (cca 150-200mm) a velikosti ČOV. Beton je třeba vyztužit ocelovou kari sítí 8x100x100mm.

  • Obsyp zeminou

Poté se obsype zeminou. Při obsypání je nutné postupovat rovnoměrně po zhutňovaných vrstvách o mocnosti 300mm. Doporučujeme zeminu po vrstvách důkladně prolít vodou a ČOV postupně napouštět. Zemina nesmí obsahovat kameny, stavební materiál a ostatní předměty. Mohly by mechanicky poškodit plastovou nádrž ČOV.

  • Horní část ČOV

Nádrž není dimenzována na případné další zatížení, způsobené tlakem pneumatik vozidel apod.. Kryt ČOV je nepochůzný. ČOV proto nedoporučujeme umisťovat do těsné blízkosti dveří, pod okna či balkóny.

  • Dmychadlo a jeho umístění

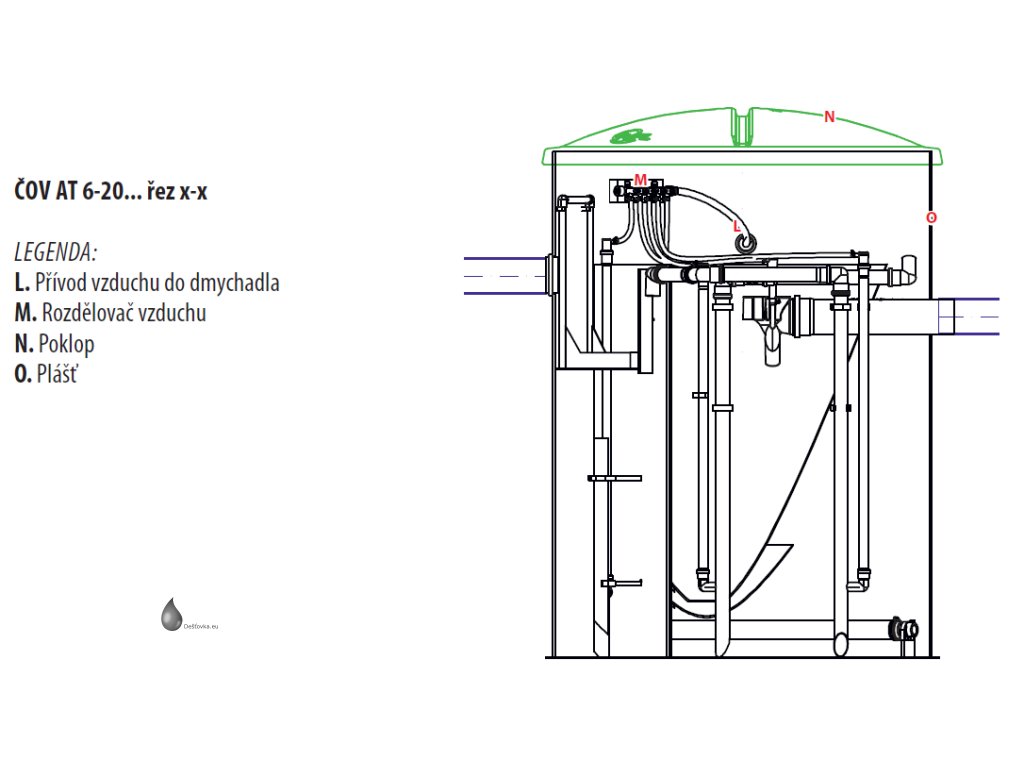

Součástí strojního zařízení k ČOV je dmychadlo, které pomocí ventilů umístěných v ČOV vhání do nádrže vzduch. Dmychadlo se umísťuje do 5m od nádrže, avšak není přímo její součástí. Ideálními prostory jsou garáže, sklepy, kryty do vnějšího prostředí, nebo šachta na dmychadlo (lze vyhledat v doplňcích).

Osvědčení

Čistírny AT jsou dlouhodobě testovány dle evropské normy EN 12566-3Čistírny řady AT splňují normy EU a na základě dlouhodobého testu účinnosti čištění ve smyslu EN 12566-3 byl čistírnám vystaven EUROcertifikát CE.

Na čistírny odpadních vod řady D vydala autorizovaná zkušebna AO 224 - Institut pro testování a certifikaci, a.s. (ITC), Zlín, Certifikát CE dle Směrnice Rady Evropy č. 89/106/EHS.

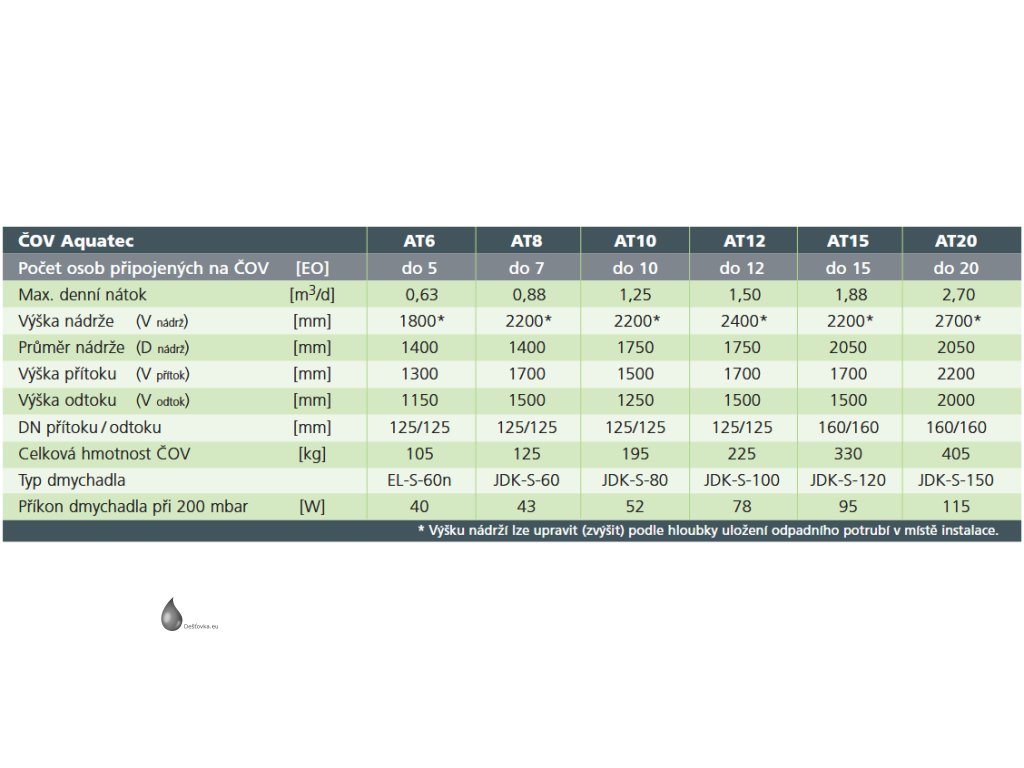

Doplňkové parametry

Kategorie: Čistírny odpadních vod
Záruka: 10 let
Hmotnost: 105 kg
Typové označení: Aquatec AT6
Průměr: 1400 mm
Výška celková: 1800 mm
Výška nátoku: 1300 mm - DN 125
Spotřeba (rok):
Hmotnost: 105 kg
Objem (l) celkový:
