Čistírna odpadních vod ČOV Aquatec AT8

Detailní popis produktu

Čistírna odpadních vod ČOV Aquatec AT8

Popis funkce

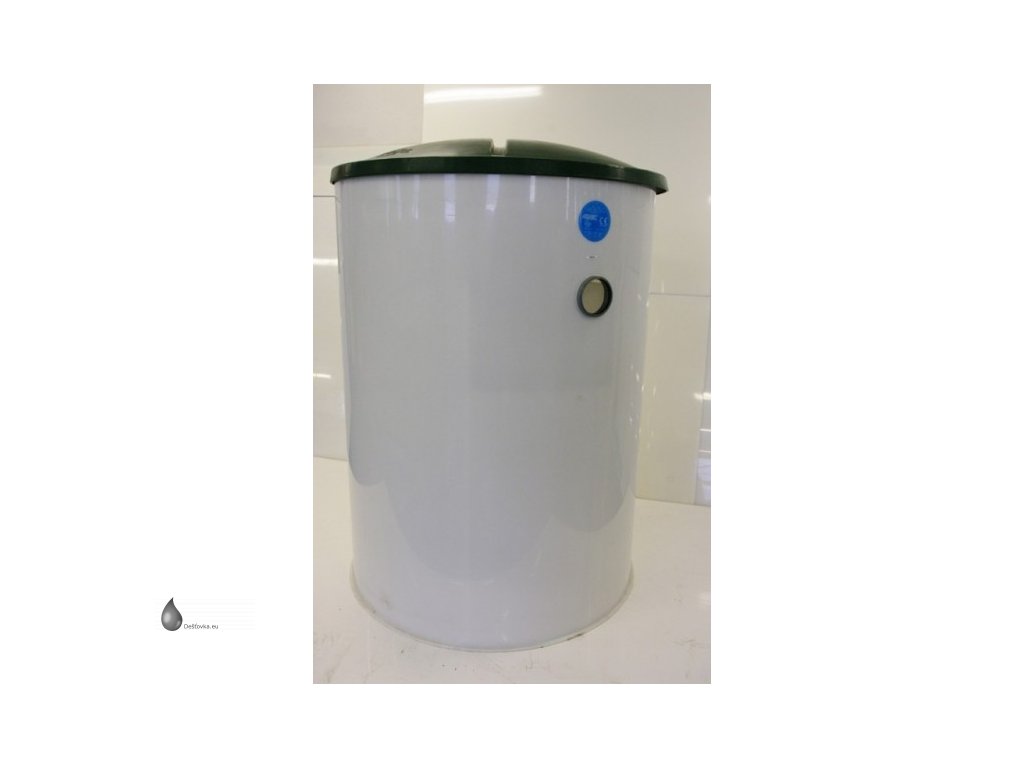

Jedná se o nízko zatížené aktivační čistírny s cyklickým provozem, gravitačním nátokem a čerpaným odtokem odpadních vod. Čistírnu tvoří jedna kruhová nádrž vyrobená z polypropylenu, která může být umístěna pod i nad úrovní terénu. V čistírně je aktivovaným kalem odbouráno organické znečištění a vyčištěná voda je periodicky odčerpávána. Potřebný vzduch do čistírny dodává dmychadlo s přerušovaným chodem.

ČOV typu D5 pro 3–7 ekvivalentních obyvatel

ČOV AT8 - základní informace

Využití: Čištění splaškových vod z rodinného domu do 6 obyvatel.
Záruka: 10 let na vodotěsnost skeletu, 2 roky na technologii.
Rozměry: Průměr 1 400 x 2 200 mm, spodní hrana nátokového hrdla je ve výšce 1 700 mm.

V čistírně AT6 je použitý dlouhodobě osvědčený systém kontinuálního biologického čištění odpadních vod s integrovanou akumulací nárazově protékajících vod (Vertical Flow Labyrint - VFL). Tato patentově chráněná technologie dosahuje vysokou kvalitu vyčištěné vody, nízké pořizovací i provozní náklady.

Další dokumentace dodávaná s výrobkem

Technicko dodací podmínky (TDP) – postihují celou problematiku od navrhování, projektování, až po uzavření kupní smlouvy.
Stavební připravenost – obsahuje výkresy a popis prací, které je nutno udělat před osazením čistírny.
Postup osazení čistíren – popisuje postup osazení čístíren pro různé druhy základových podmínek.
Provozní řád (PŘ) – popisuje činnosti spojené s provozováním čistíren

Rozsah dodávky

• Čistírna odpadních vod ČOV Aquatec AT8
• dmychadlo SECOH EL-60N
• gumový prostup DN50
• vzduchové hadice
• chráničku průměr 5 cm

Instalace

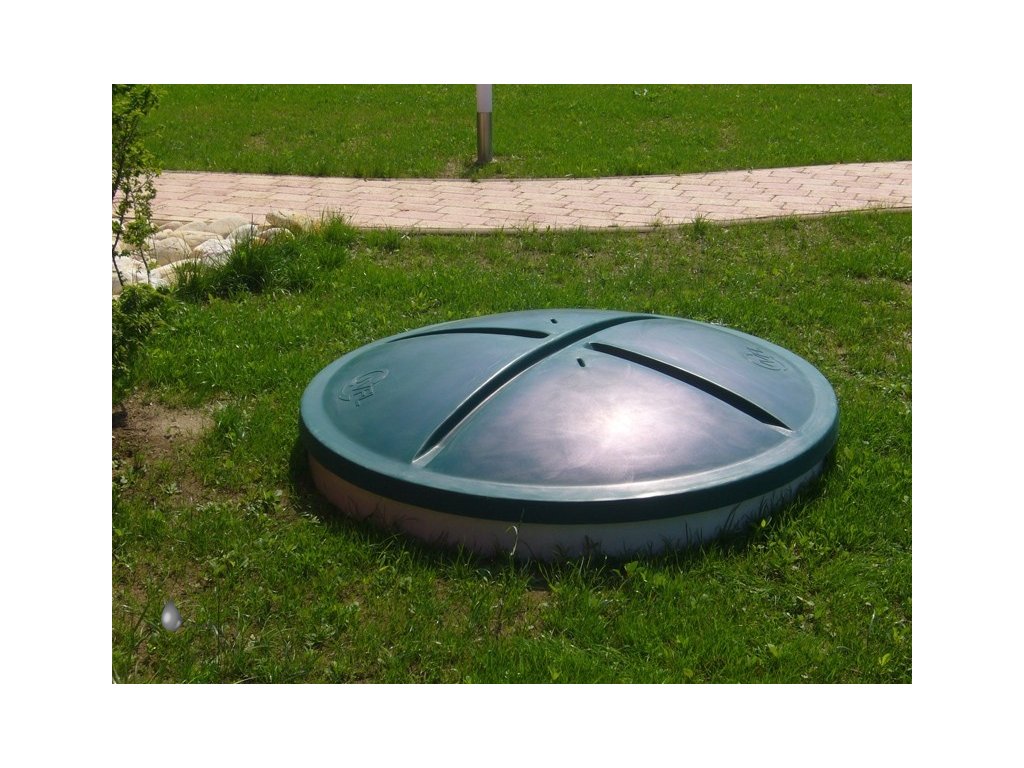

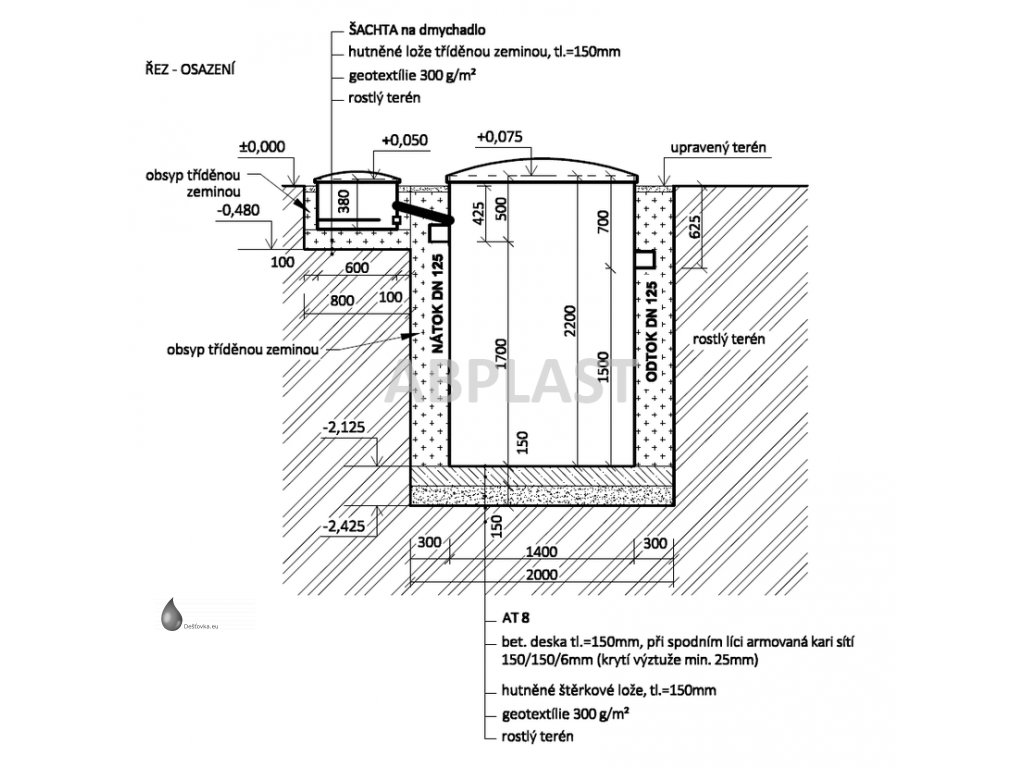

Konstrukce nádrže ČOV AT6 - 10 je navržena tak, aby nádrž, bez dalších stavebních nebo statických opatření, odolala tlaku zeminy po zasypání, resp. obetonování, pokud projektant neurčí jinak. Horní okraj ČOV by měl být cca 5 až 10cm nad upraveným terénem.

• Stavební jáma

Pro osazení ČOV je nutné vykopat stavební jámu s příslušnými půdorysnými rozměry a hloubkou (dle dodaného výkresu osazení) a vybetonovat podkladovou železobetonovou desku s rovností cca 5mm.

• Podkladová železobetonová deska

Tloušťka železobetonové desky musí odpovídat únosnosti podkladové zeminy (cca 150-200mm) a velikosti ČOV. Beton je třeba vyztužit ocelovou kari sítí 8x100x100mm.

• Obsyp zeminou

Poté se obsype zeminou. Při obsypání je nutné postupovat rovnoměrně po zhutňovaných vrstvách o mocnosti 300mm. Doporučujeme zeminu po vrstvách důkladně prolít vodou a ČOV postupně napouštět. Zemina nesmí obsahovat kameny, stavební materiál a ostatní předměty. Mohly by mechanicky poškodit plastovou nádrž ČOV.

• Horní část ČOV

Nádrž není dimenzována na případné další zatížení, způsobené tlakem pneumatik vozidel apod.. Kryt ČOV je nepochůzný. ČOV proto nedoporučujeme umisťovat do těsné blízkosti dveří, pod okna či balkóny.

• Dmychadlo a jeho umístění

Součástí strojního zařízení k ČOV je dmychadlo, které pomocí ventilů umístěných v ČOV vhání do nádrže vzduch. Dmychadlo se umísťuje do 5m od nádrže, avšak není přímo její součástí. Ideálními prostory jsou garáže, sklepy, kryty do vnějšího prostředí, nebo šachta na dmychadlo (lze vyhledat v doplňcích).

Osvědčení

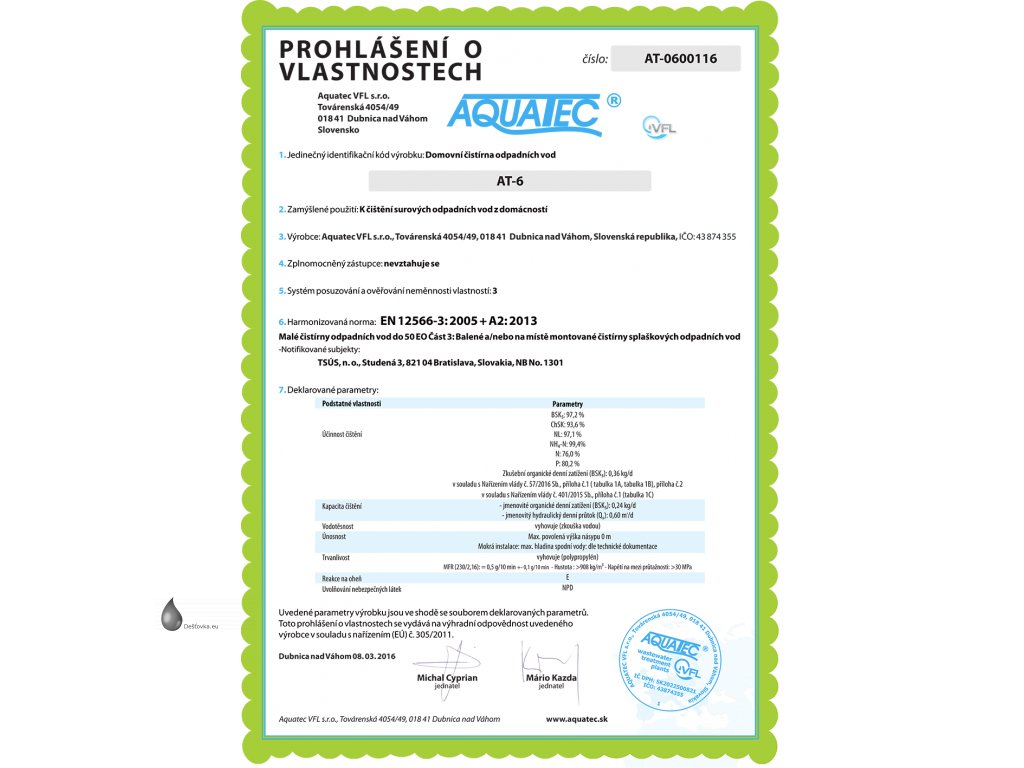

Čistírny AT jsou dlouhodobě testovány dle evropské normy EN 12566-3. Čistírny řady AT splňují normy EU a na základě dlouhodobého testu účinnosti čištění ve smyslu EN 12566-3 byl čistírnám vystaven EUROcertifikát CE.

Na čistírny odpadních vod řady D vydala autorizovaná zkušebna AO 224 - Institut pro testování a certifikaci, a.s. (ITC), Zlín, Certifikát CE dle Směrnice Rady Evropy č. 89/106/EHS.
