Čerpací jímka RoPump 600x1500 mm

Kód: 7700001053
53 890 Kč / ks 44 537,20 Kč bez DPH
Na objednání (1 ks)
Můžeme doručit do:
3.3.2023

Čerpací jímka vhodná díky svému průměru 600 mm do stísněných prostor, kvalitní žebrování nádrže zajistí odolání tlaků zeminy i v jílovitých půdách. Vzhledem i ke své výšce 1500 mm je vhodné do nepropustného či skalnatého podloží, kde není možné provádět rozsáhlé výkopy. Rovněž nerezové čerpadlo od společnosti DAB zajistí bezchybný a nenáročný provoz.

Detailní informace

Detailní popis produktu

Čerpací jímka RoPump 600x1500 mm

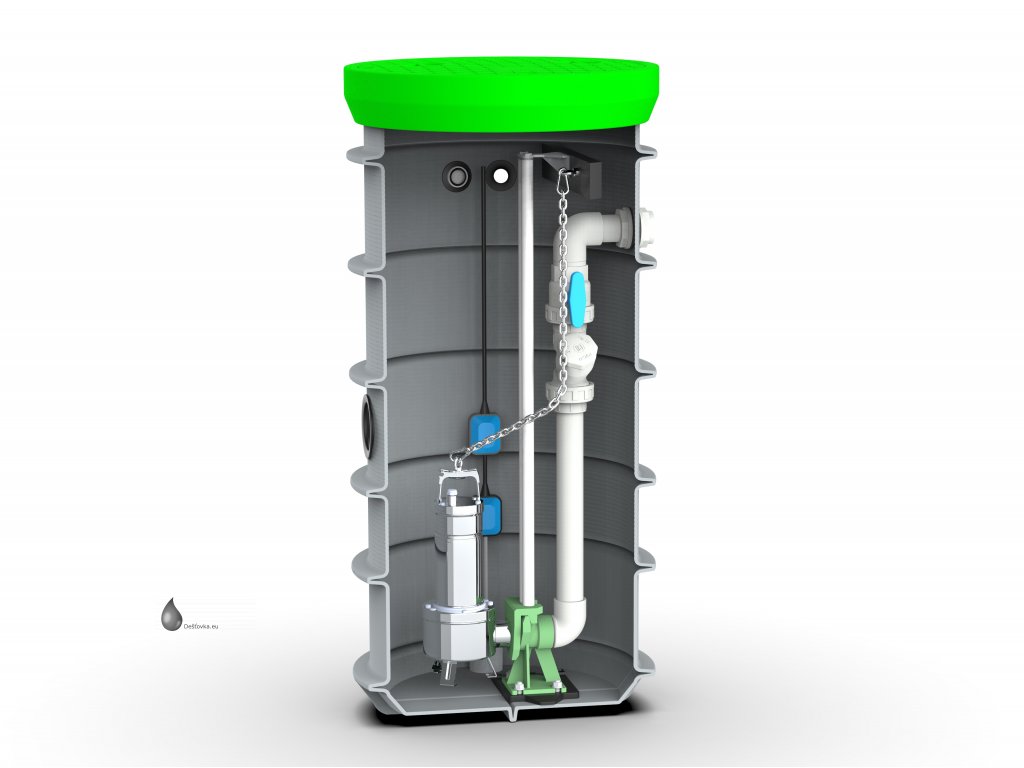

Čerpací jímka je určena pro přečerpání odpadní či jiné vody v místech, kde díky nevhodnému terénu či spádu nelze využít gravitační způsob odtoku. Nátok do jímky je vždy gravitační a to potrubím nejčastěji KG průměru 100 mm, při dosažení potřebné výšky akumulované vody sepíná na základě signálu z dvou plovoucích spínačů a sond čerpadlo a dochází k výtlaku pomocí čerpadla včetně rozmělnění mechanických nečistot před vstupem do čerpadla.

Výtlak je připraven o průměru 63 mm, jímka má vestavěnou signalizaci poruchy čerpadla a přetečení splaškových vod pomocí akustické signalizace. Provoz je zajištěn automaticky na základě sond a spínačů. Jímku je možné vybavit řídícím modulem, který umožňuje ruční odčerpání vod z jímky v případě havárie.

Tento model je vhodný do míst s vysokou hladinou podzemní vody či možností, že jímka bude vystavěna vyšším bočním tlakům od zeminy, vody atd. a to díky žebrované konstrukci jímky, která je staticky odolnější než standartní provedení.

Výhody:

  • Vhodné do míst s vysokou hladinou podzemní vody
  • Nerezové čerpadlo DAB, které odolá agresivním odpadním vodám
  • Mělnící nože u vstupu do čerpadla snižují pravděpodobnost poruchy čerpadla
  • Kompletní řešení včetně vystrojení jímky
  • Možnost dokoupení řídící jednotky
  • Ochrana před během na prázdno u čerpadla pomocí sond a plováků
  • Naprosto automatický provoz
  • Krytí pro venkovní použití IP55

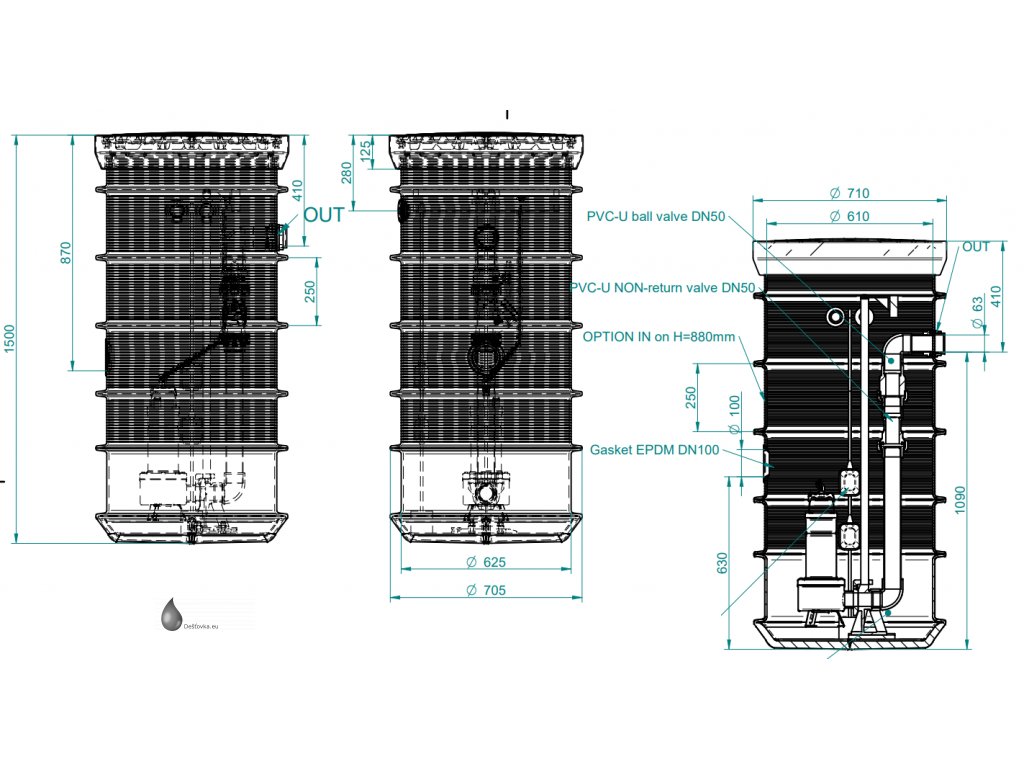

Technické údaje:

  • Výška jímky je 150 cm
  • Šířka jímky je 71 cm
  • Vnitřní průměr jímky u dna je 60 cm
  • Vstupní šachta má vstupní průměr 60 cm
  • Maximální průtok čerpadla je 400 l/min
  • Maximální výtlačná výška čerpadla je až 14m
  • Vstupní napětí je 230 V
  • Jmenovitý výkon motoru čerpadla je 0,75 kW
  • Délka kabelu je 10 m

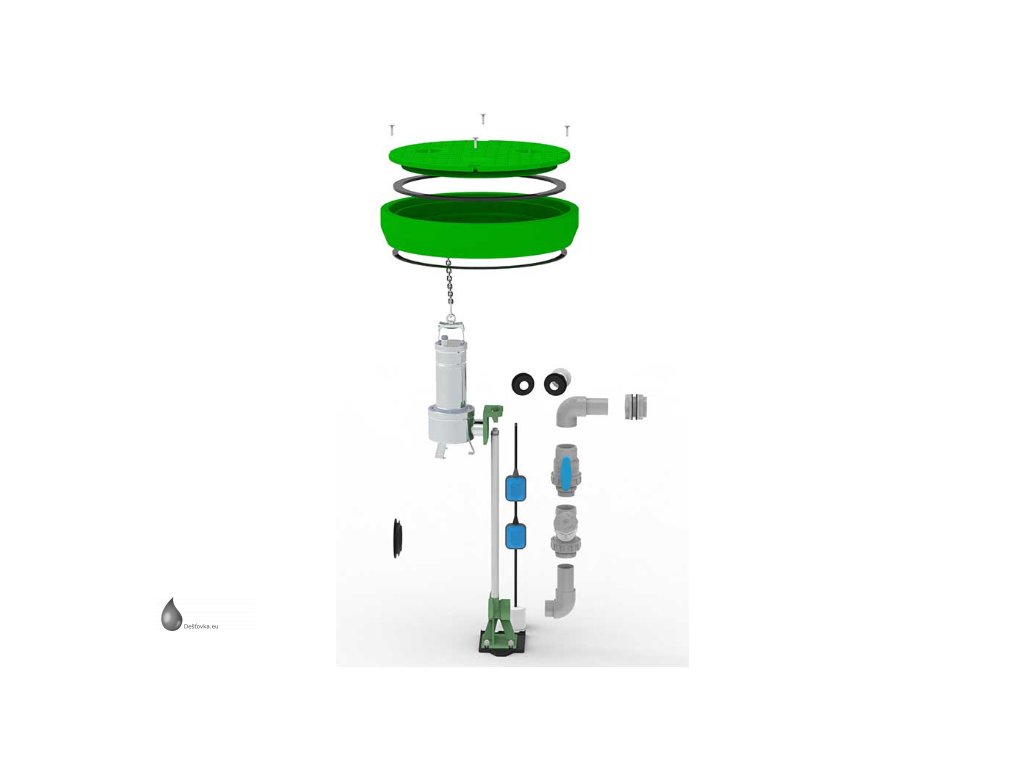

Rozsah dodávky:

  • Návody, manuály a technická podpora při koupi
  • Kanalizační plastová šachta
  • Celonerezové čerpadlo DAB FEKA VS 750
  • Držák snímačů
  • Výtlačné potrubí
  • Zpětná klapka
  • Pojistný ventil
  • Kulový uzavírací ventil
  • Výtlačné potrubí DN63
  • Lze zakoupit dopravu na místo stavby
  • Kolejnice, které slouží k vytažení čerpadla

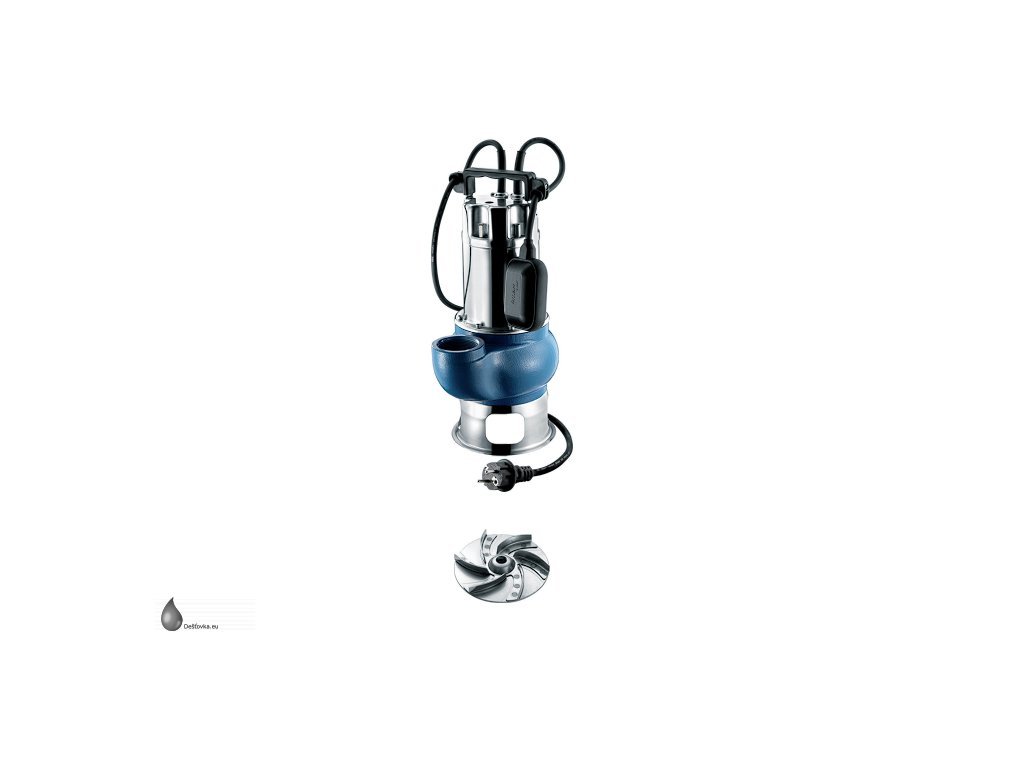

Parametry čerpadla DAB FEKA VS 750:

Celonerezové ponorné kalové čerpadlo s přesně litým oběžným kolem, vhodné pro čerpání odpadní vody a kalové vody, obsahující pevné látky o průměru až 50 mm.

  • Dodává se s 10 metry kabelu H07 RN - F, kabel jednofázové verze je zakončen Shuko vidlicí
  • Provozní rozsah: od 0 do 32 m3/h s dopravní výškou až 14 m
  • Čerpaná kapalina: odpadní a splašková voda obecně, neagresivní
  • Rozsah teploty kapaliny: od 0°C a do + 35°C pro domácí použití (EN 60335 - 2 - 41), od 0°C a do + 50°C pro ostatní použití
  • Maximální teplota okolí pro provoz čerpadla s částečně ponořeným motorem: + 40°C
  • Maximální hloubka ponoření: 10 m
  • Instalace: pevná nebo přenosná, ve svislé poloze
  • Motor: suchý, asynchronní, hermeticky uzavřený, chlazený ponořením do čerpané kapaliny
  • Dvojitá mechanická ucpávka s vloženou olejovou komorou
  • Provozní rozsah od 0 do 32 m3/h s výtlakem až do 14 m
  • Čerpadlo je umístěno na kolejnici, po které lze vytáhnout

Důvody, proč vybrat tuto stanici:

  • Nádrž z kvalitního žebrovaného plastu odolá tlaku hornin
  • Nádrž je již vystrojena a připravena k napojení
  • Nižší šířka a výška nádrže snižuje množství zemních prací
  • Součástí ověřené čerpadlo DAB FEKA VS 750 s 10 m kabelem
  • Kolejnice a řetěz, po které lze čerpadlo vytáhnout

Volitelné příslušenství:

Snímač hladiny -  MAVE 2-HH2 snímání hladiny, ochrana/ovládání čerpadla či,

Elektronický rozvaděč - XTREME1 elektronický rozvaděč pro 1 čerpadlo

Soubory ke stažení

download    Technický plán

download    Montážní návod

download    Prohlášení o shodě

download    Návrhové parametry čerpadla

download    Volitelné příslušenství - Hlídač hladiny MAVE - Zapojení



Doplňkové parametry

Kategorie: Přečerpávací stanice
Záruka: 2 roky
Hmotnost: 162 kg
Průměr u dna (mm): 600 mm
Průměr u vstupu (mm): 710 mm
Jmenovité napětí (V):: 230 V
Jmenovitý výkon motoru - P2 [W]: 750 W
Průchodka na kabeláž (DN): DN 50 mm
Ventilační průchodka (DN): DN 50 mm
Výtlak (DN): DN 63 mm
