Čerpací jímka do spodní vody BLACK LINE BOX 1VE MORAVA MASTER 930/2000

Detailní popis produktu

Čerpací jímka do spodní vody BLACK LINE BOX 1VE MORAVA MASTER 930/2000 230V/400V

Čerpací jímka je určena pro přečerpání odpadní či jiné vody v místech, kde díky nevhodnému terénu či spádu nelze využít gravitační způsob odtoku. Nátok do jímky je vždy gravitační a to potrubím nejčastěji KG průměru 150 mm, při dosažení potřebné výšky akumulované vody sepíná na základě signálu z dvou plovoucích spínačů a sond čerpadlo a dochází k výtlaku pomocí čerpadla včetně rozmělnění mechanických nečistot před vstupem do čerpadla.

Výtlak je připraven o průměru 40 mm, jímka má vestavěnou signalizaci poruchy čerpadla a přetečení splaškových vod pomocí akustické signalizace. Provoz je zajištěn automaticky na základě sond a spínačů. Jímka je vybavena řídícím modulem, který umožňuje ruční odčerpání vod z jímky v případě havárie.

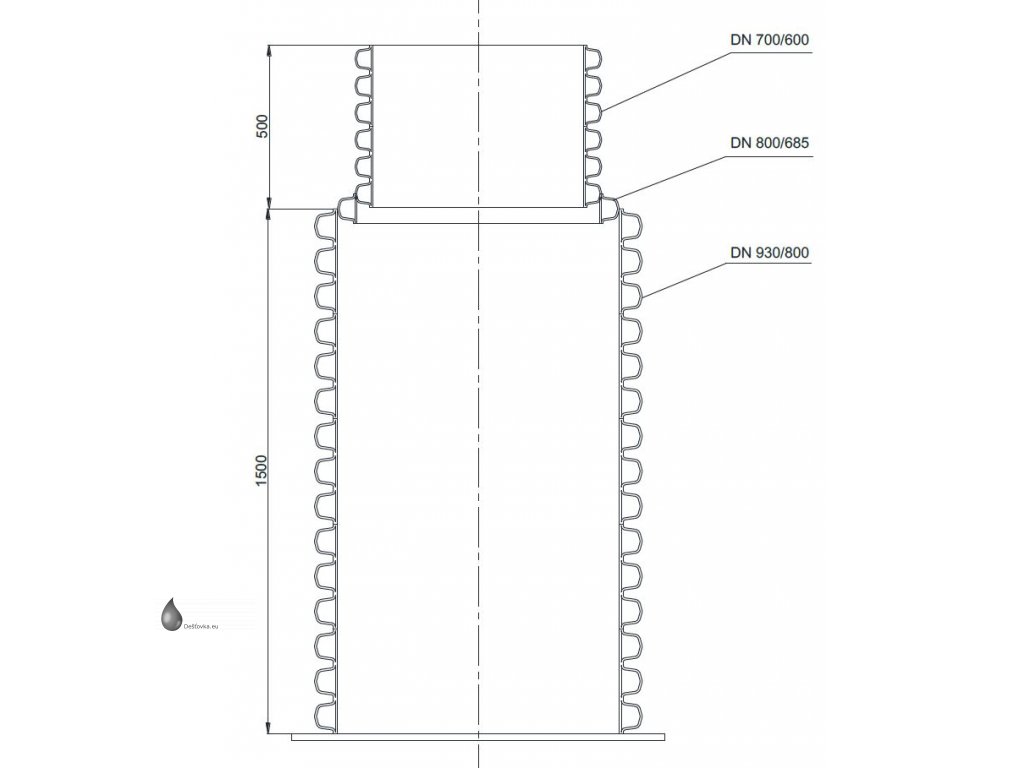

Tento model je vhodný do míst s vysokou hladinou podzemní vody či možností, že jímka bude vystavěna vyšším bočním tlakům od zeminy, vody atd. a to díky žebrované konstrukci jímky, která je staticky odolnější než standartní provedení.

Varianty produktu:

• Čerpadlo MORAVA se vstupním napětí 230 V
• Čerpadlo MORAVA se vstupním napětí 400 V

Napětí 230V nebo 400V:

Co se týče napětí pro čerpadlo, obecně většina dostupné literatury uvádí, že čerpadla pro přečerpávací jímky na napěťové hladině 400V jsou provozně spolehlivější a fungují lépe na místech s poddimenzovanou soustavou - dlouhé elektrické přípojky, slabé průřezy vodičů či časté výpadky. Trojfázové provedení je také levnější a to většinou až o desítky procent, uvedené je dáno rozdílnou výrobní konstrukcí. V případě třífázového zapojení je ovšem důležité mít namysli, že při výpadku jedné z fází může dojít k poškození čerpadla které zůstane v chodu, je tedy nutné uvedenou ochranu a instalaci zajistit odborně způsobilou osobou. Ovšem existují i lokality, kde se nelze připojit k vyššímu napětí než 230V.

Rozdíl oproti variantě jímky CLASSIC:

Rozdíl mezi MORAVA CLASSIC a MORAVA MASTER spočívá především ve způsobu, jakým ovládací automatika monitoruje hladinu v čerpací jímce a zajišťuje ochranu čerpadla. Zatímco obě sady využívají stejné celonerezové vřetenové čerpadlo PUMPA Inox Morava s řezacím zařízením, model CLASSIC snímá hladinu pouze pomocí dvou plovákových spínačů. Naproti tomu model MASTER představuje technologicky vyspělejší řešení s redundantní ochranou, neboť k plovákům přidává ještě dvě vodivostní sondy. Toto zdvojené snímání poskytuje vyšší jistotu, přesnější kontrolu nad cykly čerpání a robustnější ochranu čerpadla před chodem na prázdno (na sucho). Automatika MASTER navíc typicky nabízí detailnější signalizaci, kdy akusticky upozorní nejen na poruchu čerpadla, ale i na dosažení kritické maximální hladiny, což ji činí ideální volbou pro projekty s nejvyššími nároky na spolehlivost a prevenci havárií.

Popis:

Přečerpávací stanice PUMPA BLACK LINE BOX 1VE MORAVA MASTER představuje nejvyšší standard pro odvod splaškových vod. Jedná se o kompletní řešení včetně vystrojení jímky od známé české značky, navržené pro naprosto automatický provoz. Jímka je robustní a vhodná do míst s vysokou hladinou podzemní vody. Srdcem systému je nerezové čerpadlo, které spolehlivě odolá agresivním odpadním vodám, přičemž mělnicí nože u vstupu do čerpadla efektivně snižují pravděpodobnost poruchy. Bezpečnost je zajištěna špičkovou automatikou MASTER s vestavěnou akustickou signalizací, která upozorní na možné přelití a havárii, a proudovým chráničem. Kritická ochrana před během na prázdno je zajištěna redundantně pomocí sond a plováků. Řídící modul s krytím IP55 pro venkovní použití navíc umožňuje i manuální (ruční) odčerpání jímky.

Popis montáže:

Pro správnou instalaci a zachování záruky je nezbytné dodržet montážní pokyny. Čerpací jímka musí být osazena na vodorovnou základovou plochu, která je buď tvořena 20 cm silnou vrstvou zhutněného štěrkopísku (min. 90% PS), nebo 10 cm silnou monolitickou betonovou plochou. Základová plocha musí přesahovat půdorys dna šachty o minimálně 25 cm.

V případě výskytu spodní vody v místě instalace je klíčové zajistit, aby veškeré práce byly prováděny bez přítomnosti podzemní vody. V takových podmínkách je doporučeno spodní část šachty osadit do betonového lože a jímku obetonovat, přičemž beton musí přesahovat předpokládanou nejvyšší hladinu podzemní vody o 0,5 m.

Rozsah dodávky:

• Tělo čerpací šachty
• Celonerezové vřetenové čerpadlo (napětí dle vybrané varianty)
• Poklop s nosností do 200 kg
• Držák snímačů
• Vodivostní sonda
• Ovládací automatika Master
• Výtlačné potrubí
• Zpětná klapka
• Pojistný ventil
• Kulový uzavírací ventil
• Výtlačné potrubí DN40

Soubory ke stažení:

    Montážní návod - čerpací jímka BLACK LINE BOX 1VE MASTER 930/2000

    Katalogový list - čerpací jímka BLACK LINE BOX 1VE MASTER 930/2000

    DWG výkres - Čerpací jímka BLACK LINE BOX 1VE MASTER 930/2000
