Sada HOME - nádrž GLOBE 8300 s jednotkou RAINMASTER Eco 10

Detailní popis produktu

Sada HOME - podzemní nádrž na dešťovou vodu GLOBE 8300 l (8,3 m³) s domovní jednotkou RAINMASTER ECO 10

Kompletní sada pro využití dešťové vody v domě (WC, pračka) i na zahradě. Obsahuje podzemní nádrž a domovní jednotku WILO Rain-1 s automatickým přepínáním na pitnou vodu při nedostatku dešťové vč. veškerého příslušenství a jemného filtračního koše s tichým nátokem.

Nádrž na vodu GLOBE není možné pojíždět do 3500 kg (3,5 t). Nádrž GLOBE není vhodná do jílovité půdy! Jímky GLOBE jsou vyrobené metodou rotačního tváření plastů, jímky jsou z jednoho kusu. Jímky jsou 100 % vodotěsné a bezešvé. Žádné lepení ani svařování. Nádrž je vhodná pro dotaci Dešťovka.

Optimalizace pro využití dešťovky v domě:

Sada HOME se oproti ostatním sadám (BASIC, PROFI, FLOW a další) liší především ve filtraci a čerpadle. Tato sada je optimalizovaná pro použití dešťové vody v domácnosti a to díky jemnějšímu nerezovému filtru s velikostí ok 0,1 mm a díky tichému nátoku, který zajišťuje, že se voda při nátoku nekarbuje a nevznáší nečistoty ze dna. Sestava je dále vybavená domovní řídící jednotkou, která zajištuje čerpání vody z dešťové nádrže a při nedostatku vody sama přepne na přívod pitné vody, dokud se nádrž znovu alespoň trochu nenaplní. Tuto sadu doporučujeme obzvlášť při použití vody v domě, je možné vodu z technické mísnosti, kde je jednotka uložena vyvést i ven pro potřeby zavlažování.

4 důvody proč vybrat tuto nádrž:

• Kompletní sestava optimalizovaná pro využití vody v domě
• Osazení bez betonáže

• Možnost nátoků a výtoků ze čtyř stran
• Německá výroba

Popis domovní jednotky:

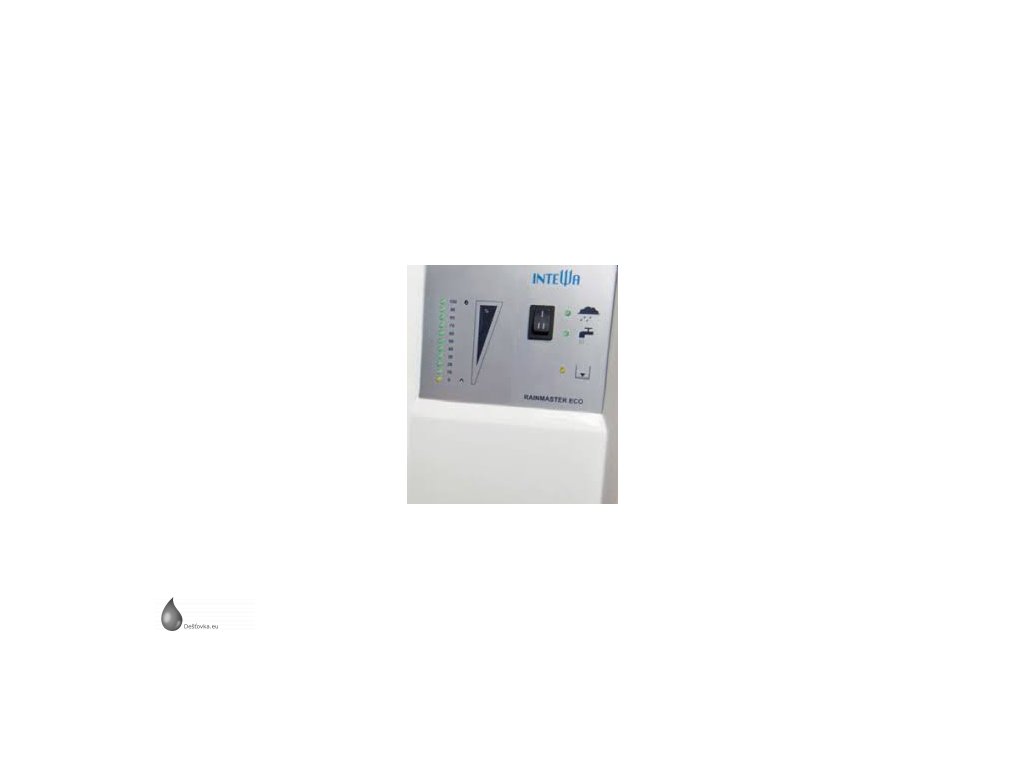

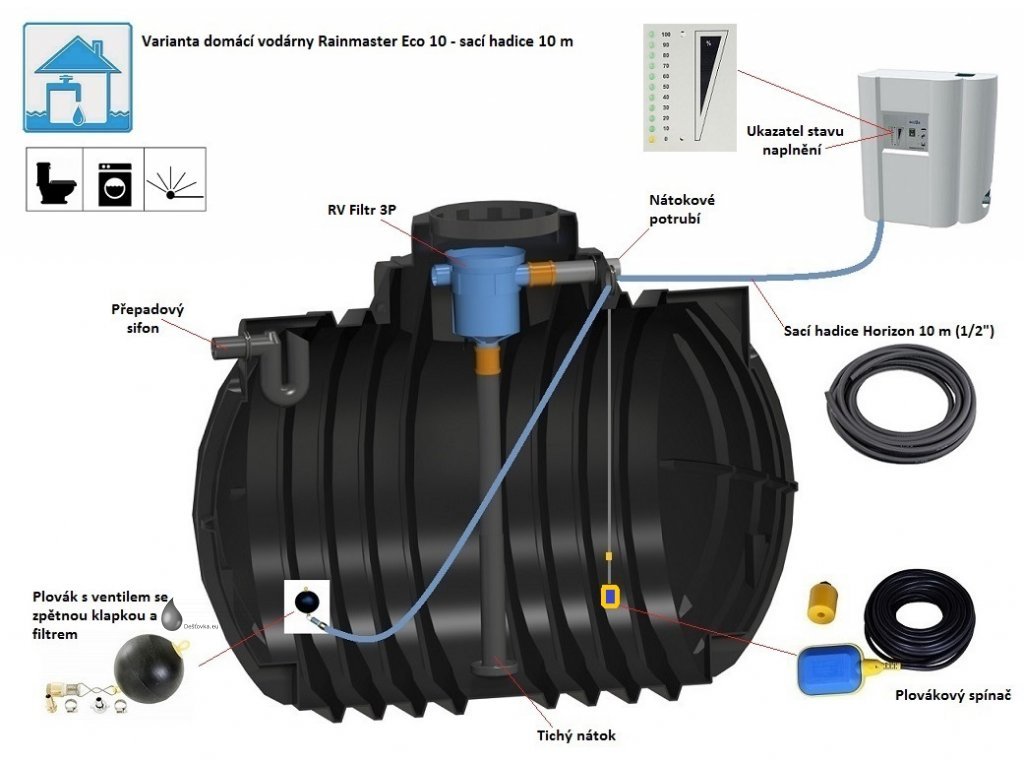

Sestava obsahuje RAINMASTER ECO, což  je plně automatická provozní a monitorovací jednotka s čerpadlem, ovládáním a s integrovaným automatickým doplňováním pitné vody. Jednotka může být instalována ve sklepě, v garáži nebo v přízemní technické místnosti každého rodinného domu. Dešťová voda je do jednotky čerpána z akumulační nádrže přes nasávací hadici a je dále rozvedena až k zahradnímu zavlažování, toaletě nebo k plnění pračky. Pokud není v akumulační nádrži dostatek dešťové vody, jednotka RAINMASTER ECO automaticky přepne na zásobování pitnou vodou z řádu, takže se nikdy nestane, že byste byli bez zdroje vody.

Čerpadla, ovládání i hladinový snímač jednotky RAINMASTER ECO běží pod nízkým napětím pro vyšší bezpečnost. Napájení jednotky má všechny potřebné mezinárodně uznávané certifikáty. Alternativně lze jednotku RAINMASTER ECO také provozovat přímo z napájecího zdroje stejnosměrného napětí (24V), jako je například u fotovoltaických systémů.

Zásypový materiál:

Pro zásypový materiál musí být charakteristická soudržná pevnost, dobrá zhutnitelnost, propustnost vody a vzduchu, jakož i mrazuvzdornost a nesmí obsahovat žádné špičaté složky. Těmto požadavkům vyhovují frakce v rozsahu zrna od 4 do 16 mm z kulatých zrn bez podílu odpadu (zeptejte se svého obchodníka se stavebními materiály). Použití zeminy z výkopu nebo materiály označované jako „zásypový písek“ v mnoha případech výše uvedeným podmínkám nevyhovují.

Popis montáže pochozí varianty:

Jako příprava na usazení podzemní nádrže se ve vykopané jámě vytvoří podklad ze zásypového materiálu (o síle 200 mm): nasypou se jednotlivé vrstvy o výšce 100 mm a silně se zhutní (vibrační deskou nebo 3 pracovní operace ruční pěchovačkou 15 kg v každé vrstvě). Plocha musí být v horizontálním směru dokonale vodorovná.

• Nádrž a její nástavbové části je nutné bezpodmínečně překontrolovat, zda nejsou poškozeny.
• Usazení podzemní nádrže se musí provést tak, že je nutné ji bez nárazů (např. za pomoci pásů nebo lan) spustit do jámy a opatrně usadit na podklad. Je nutné dbát na to, aby se pro upevnění nebo zvedání použila pouze k tomu určená jeřábová oka. Uvazování za vyčnívající části nádrže (např. hrdla) nebo jiné nástavné části není přípustné!
• Nasadí se poklop nádrže, popř. šachty a vyrovná se. Použít se smí pouze kryty šachet od výrobce nádrže.
• Pro stabilizaci podzemní nádrže je nutné ji naplnit asi do výše 50 cm vodou.
• Zásyp/zhutnění v dolní části jámy (do poloviny výšky nádrže bez dómu) se provede tak, že materiál pro zásyp se sype do jámy ve vrstvách po 100 mm, a to v šířce nejméně 300 mm okolo nádrže, a zhutní se ručním pěchovadlem 15 kg (nepoužívat žádný stroj!) v jedné pracovní operaci na každou vrstvu. Během zasypávání a zhutňování je nutné neustále sledovat, zda nejsou na nádrži viditelné deformace nebo jiné příznaky příliš nerovnoměrného zhutňování. Po zasypání/zhutnění dolní části jámy se provede instalace přítokového potrubí a ochranné trubky se spádem (min. 1 %) k nádrži, jakož i odtokové potrubí se spádem (min. 1 %, stejné nebo silnější než u přítoku) směrem od nádrže. Ochranná trubka musí být nainstalována s průchodkou do zdi, aby se zabránilo pronikání vody do sklepa. Odtokové potrubí nádrže může být napojeno na stávající kanalizaci nebo za ní napojený  vsakovací systém. Pokud je odtokové potrubí napojeno na vsakování, musí být toto nejméně ve vzdálenosti 3 m od nádrže.
• Podzemní nádrž se potom naplní vodou až po spodní hranu přípojek.
• Při zasypání/zhutnění do výšky asi 200 mm pod úroveň terénu se postupuje tak, jak je uvedeno v popisu pro dolní část jámy. Přitom se nesmí zapomenout na následující: Před
  zasypáním/zhutněním okolo přípojek je nutné překontrolovat, zda se tato část nedeformuje a dobře sedí!
• Zbývající zásyp lze provést ornicí nebo zeminou z výkopu apod.

Rozsah dodávky:

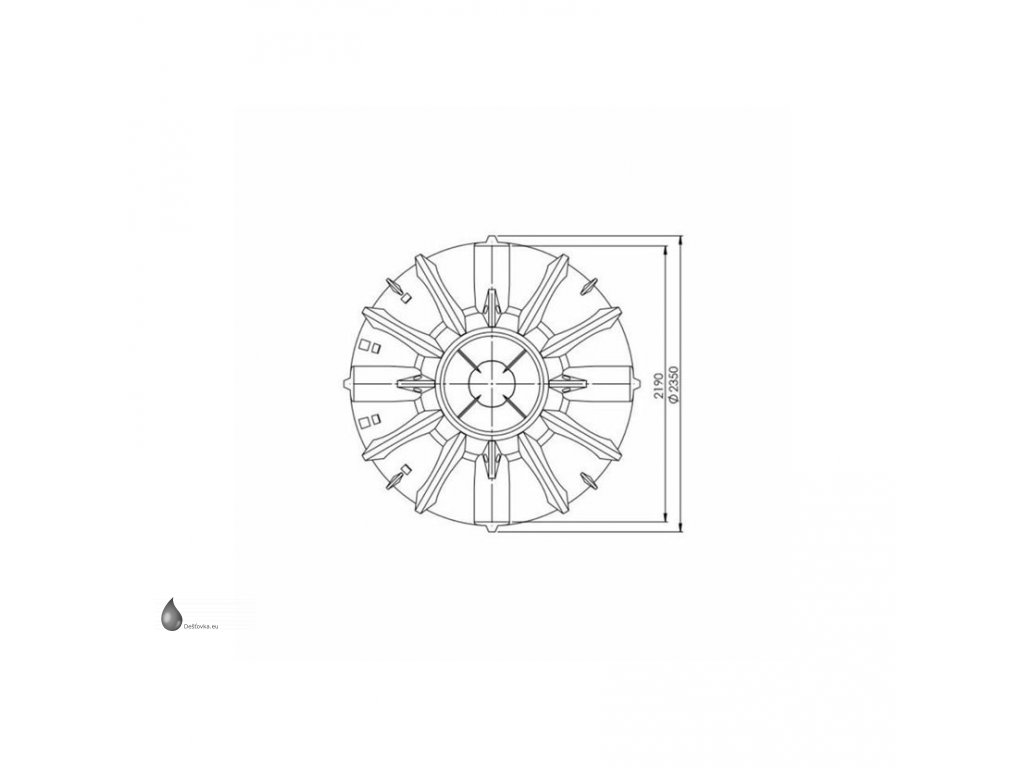

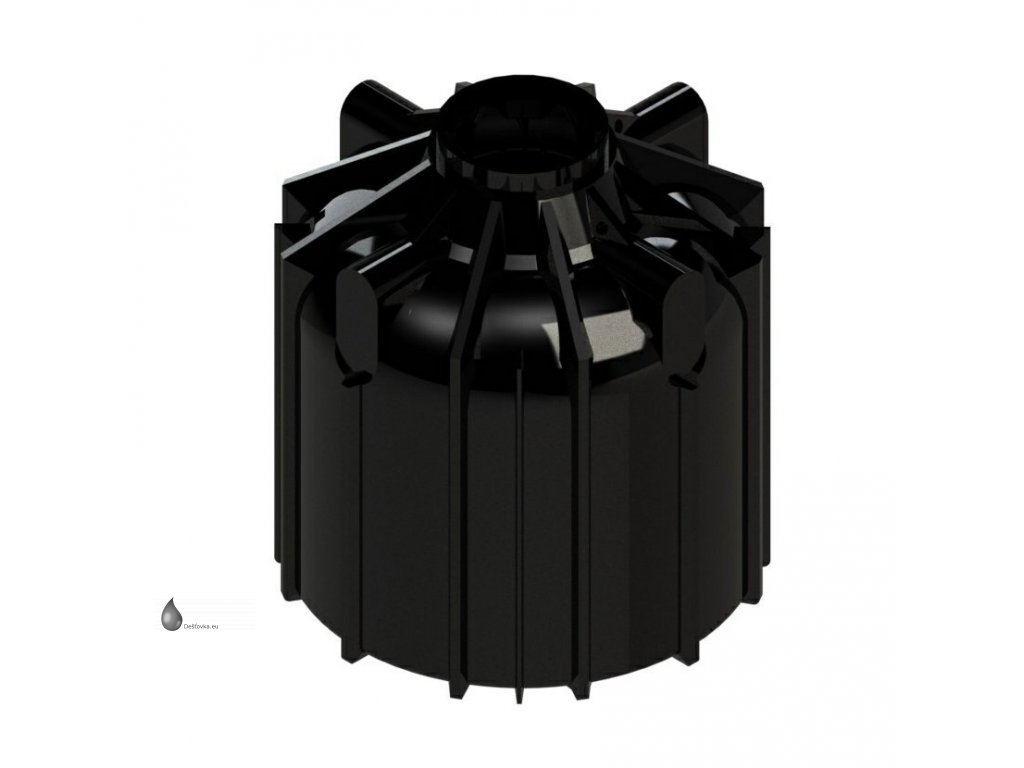

• Samonosná jímka GLOBE o objemu 8300 litrů (8,3 m³) vč. plastového poklopu
• Vyvrtání vtoku popř. přepadu provede řidič na místě dle vašich instrukcí
• Břitové těsnění dle vyvrtaného vtoku popř. přepadu

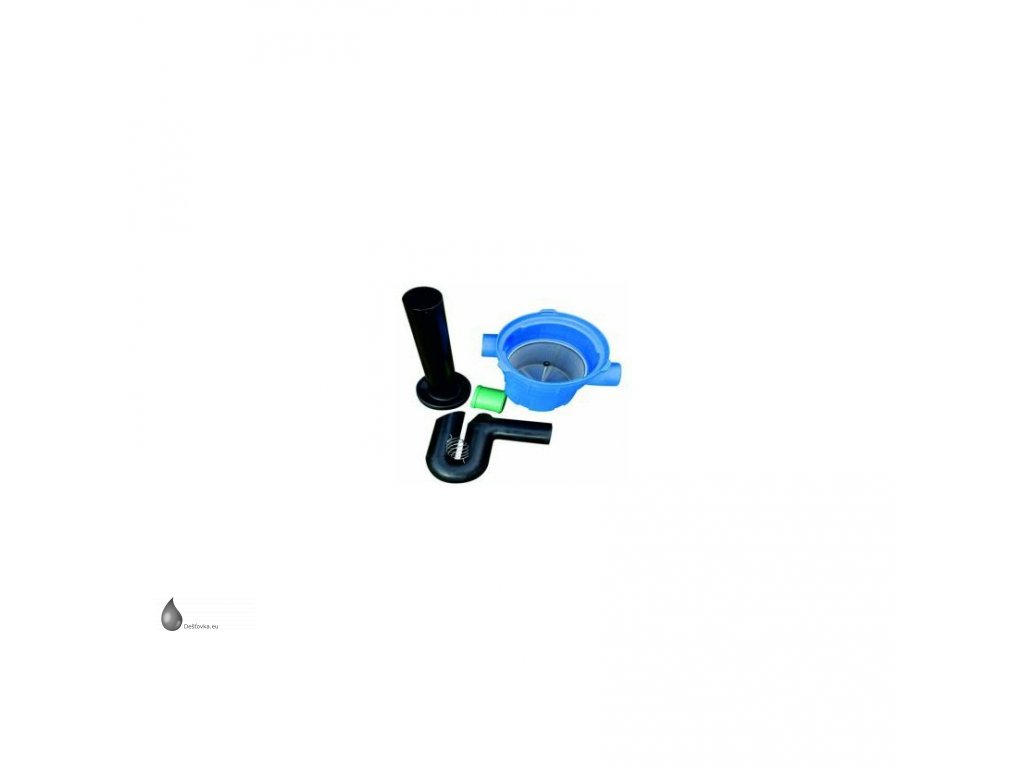

• Filtrační koš HAUS - vhodné pro nátok DN100/110, v případě potřeby jiného průměru nás kontaktujte
• Tichý nátok do nádrže - vhodné pro nátok DN100/110, v případě potřeby jiného průměru nás kontaktujte

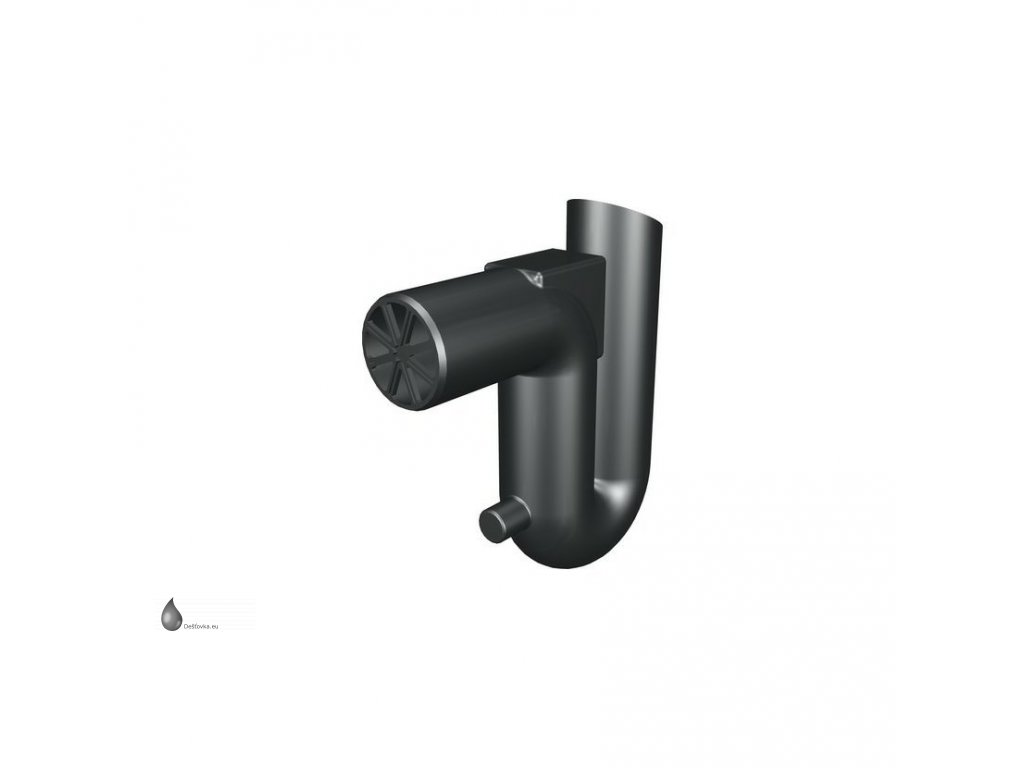

• Bezpečnostní přepad - sifon - vhodné pro nátok DN100/110, v případě potřeby jiného průměru nás kontaktujte
• Hladinoměr RAINMASTER ECO-FS
• Řídící jednotka RAINMASTER ECO 10 s příslušenstvím:

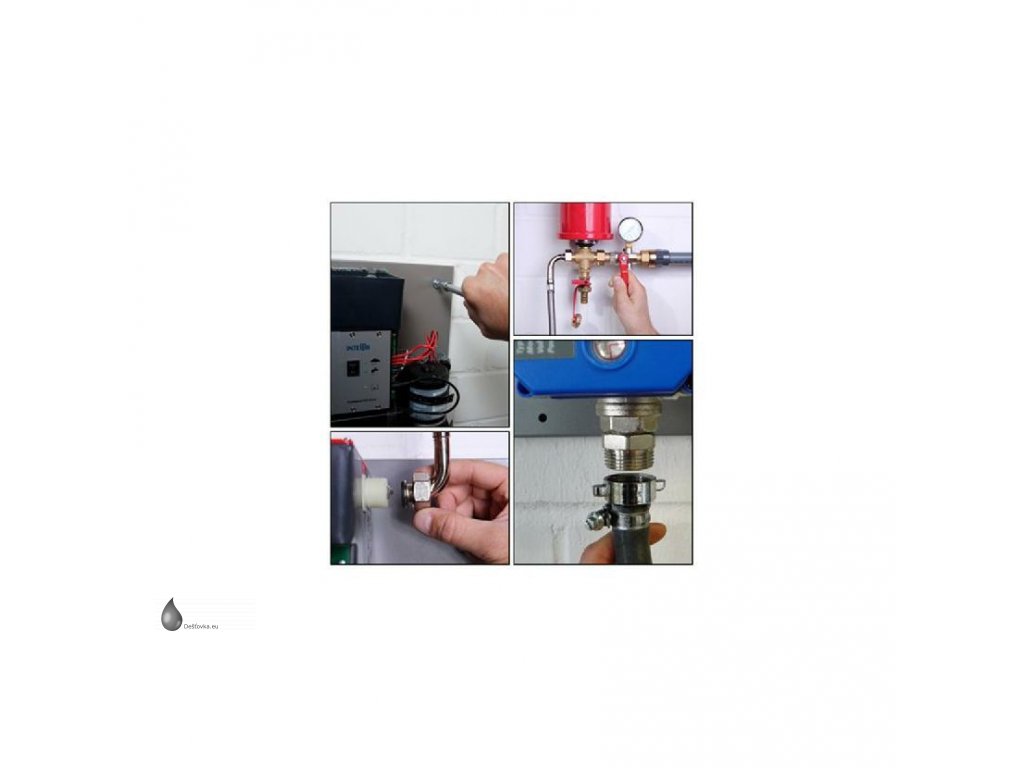

• Sada pro připojení pitné vody
• Sada tlakového připojení
• Plovákový spínač s nastavením minimální hladiny
• Materiál pro uchycení na zeď a montážní návod k obsluze

Doporučené příslušenství:

• Břitové těsnění DN100/110, DN125, DN150/160, DN200
• Plastový nástavec 600 mm

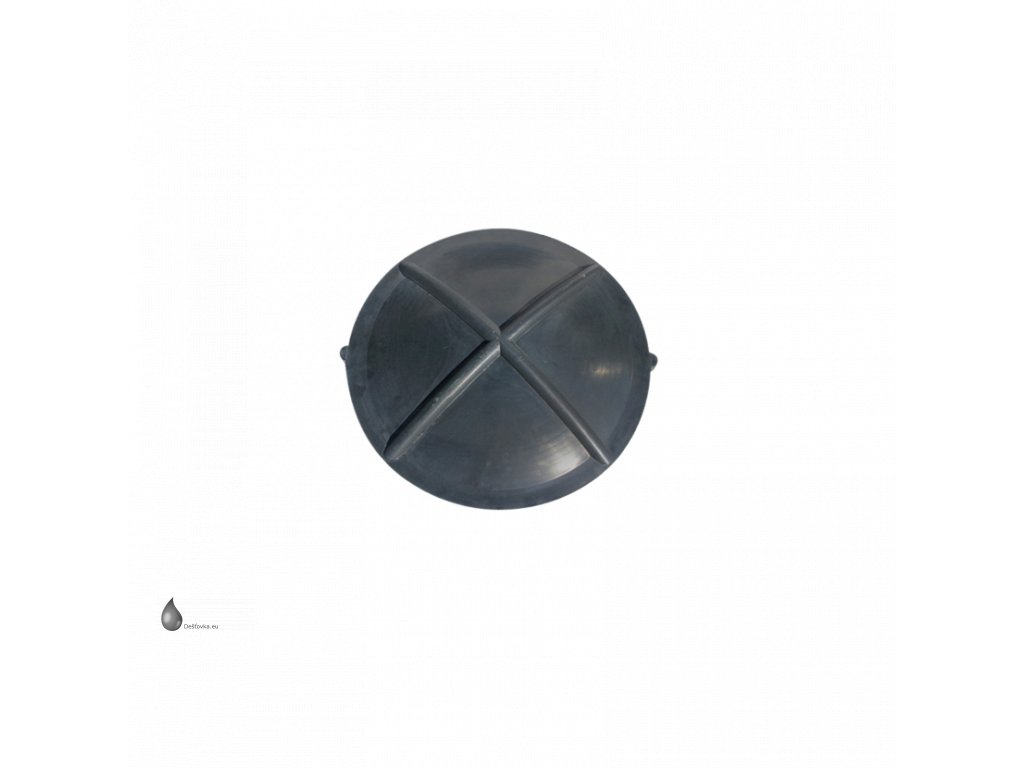

• Plastový poklop uzamykatelný
• Vsak a zasakování
• Potrubí a příslušenství

Ke každé nádrži obdržíte:

• Prohlášení o shodě
• Osvědčení o vodotěsnosti
• Montážní postup
• Záruční list

Soubory ke stažení:

    Montážní návod - nádrž GLOBE 6400 a 8300

    Instalační návod a manuál jednotky RAINMASTER

    Instalační návod a manuál jednotky RM ECO FS
