Sada BASIC - nádrž ATLANTA 10000
Kód: B-35.10000.0000Související produkty
Detailní popis produktu
Podzemní nádrž na dešťovou vodu ATLANTA 10000 l (10,0 m3)
Robustní samonosná nádrž ATLANTA o objemu 10 000 litrů je ideálním řešením pro zadržování dešťové vody (případně také splaškové vody) u rodinných domů, rekreačních objektů či firemních areálů. Díky silné konstrukci, kvalitnímu materiálu a snadné instalaci je oblíbenou volbou pro ty, kdo hledají spolehlivou a dlouhodobou variantu bez nutnosti obetonování.
Plastové jímky ATLANTA 10000 l, s tloušťkou stěn minimálně 13 mm, jsou vyrobeny ze syntetického materiálu bez příměsi recyklátu - polyethylenu HDPE, což je materiál vysoce odolný proti deformaci a chemickému působení. Plastové jímky nepotřebuji další izolaci. Konstrukce nádrže a její parametry jsou v souladu s ČSN EN 12566-1.
Díky akumulaci dešťové vody dochází ke snížení zatížení dešťové kanalizace a tudíž k aktivnímu potlačení vzniku lokálních záplav. Naakumulovaná voda může být použita pro potřeby zálivky zahrady, oplachu aut, splachování toalet v domě etc. Použitím jímky dochází ke snížení množství vody odebrané z vodovodní sítě, a tím i výraznému snížení účtů za vodu.
4 důvody proč vybrat tuto nádrž:
- Možné dodat variantu pro skladování pitné vody - kontaktujte nás
- Nádrž vhodná i pro napojení velkoprůměrového potrubí
- Zelený uzamykatelný poklop v ceně nádrže
- Jednoduchá instalace
Zásypový materiál:
Nádrž obsypáváme cementopískovou směsí - 1 m3 písku na 80 kg cementu. Písek s cementem smícháme a zasypeme nádrž. Vždy po cca 20 cm trochu zalijeme vodou. Na zásyp nesmí být použita vykopaná zemina ani jiné materiály. Hutníme po 20 cm. Materiál na obsyp musí být vysoce odolný pro srážení, dobře zahuštěný, mrazuvzdorný. K zásypu nesmíme použít jílovitou půdu. Současně nesmí obsahovat ostré kameny a jiné nepřípustné předměty. Posledních cca 20 cm můžeme zasypat prosátou zeminou bez kamenů.
Popis montáže:
Nádrže z PE se instalují do míst, které dobře propouští vodu. Pokud půda nepropouští vodu, musí být tato voda odváděna drenáží nebo kalovým čerpadlem. Nádrže se instalují do míst, kde není výskyt spodní vody. Pokud je, musíme udělat drenážní odvod spodní vody. U vysoké spodní vody hrozí, že nádrž bude vytlačena z výkopu.
- Vykopeme jámu z každé strany o 30 cm větší, než je rozměr nádrže.
- Dno jámy musí být ploché a vodorovné. Na dně jámy nesmí být žádné ostré předměty (kameny atd.) Vytvoříme pískový nebo štěrkopískový podsyp zhruba 20 cm vysoký, který ručně zhutníme.
- Nádrž obsypáváme cementopískovou směsí - 1 m3 písku na 80 kg cementu. Písek s cementem smícháme a zasypeme nádrž. Vždy po cca 20 cm trochu zalijeme vodou. Na zásyp nesmí být použita vykopaná zemina ani jiné materiály. Hutníme po 20 cm. Materiál na obsyp musí být vysoce odolný pro srážení, dobře zahuštěný, mrazuvzdorný. K zásypu nesmíme použít jílovitou půdu. Současně nesmí obsahovat ostré kameny a jiné nepřípustné předměty. Posledních cca 20 cm můžeme zasypat prosátou zeminou bez kamenů.
- Nádrž postupně zasypáváme a hutníme ručními pěchovadly, postupně plníme vodou. K pěchování nepoužíváme techniku! Výška vody v nádrži by měla být vždy do výše obsypu.
- Po vyplnění a zahuštění nádrže zhruba do poloviny připojíme přívodní potrubí a odtokové potrubí se sklonem min. 1 % a opět zasypáváme a hutníme až po povrch nádrže. Nad přívodní a přepadovou rourou už může být nádrž zasypána prosátou zeminou.
- Nakonec přiložíme víko a upevníme tak, aby bylo zajištěno před neoprávněným otevíráním ze strany třeơch osob.
Stěny nádrže jsou vodotěsné. Jakékoliv úbytky vody jsou nepřípustné. Materiál je 100 % recyklovatelný. Zemní práce musí provádět osoby s odbornými znalostmi. Úhly sklonu je potřeba provést v souladu s pokyny, při zachování předpisů BOZP. Jakékoliv nestandardní usazení nádrže zanikají všechna práva záruky!!!
Rozsah dodávky:

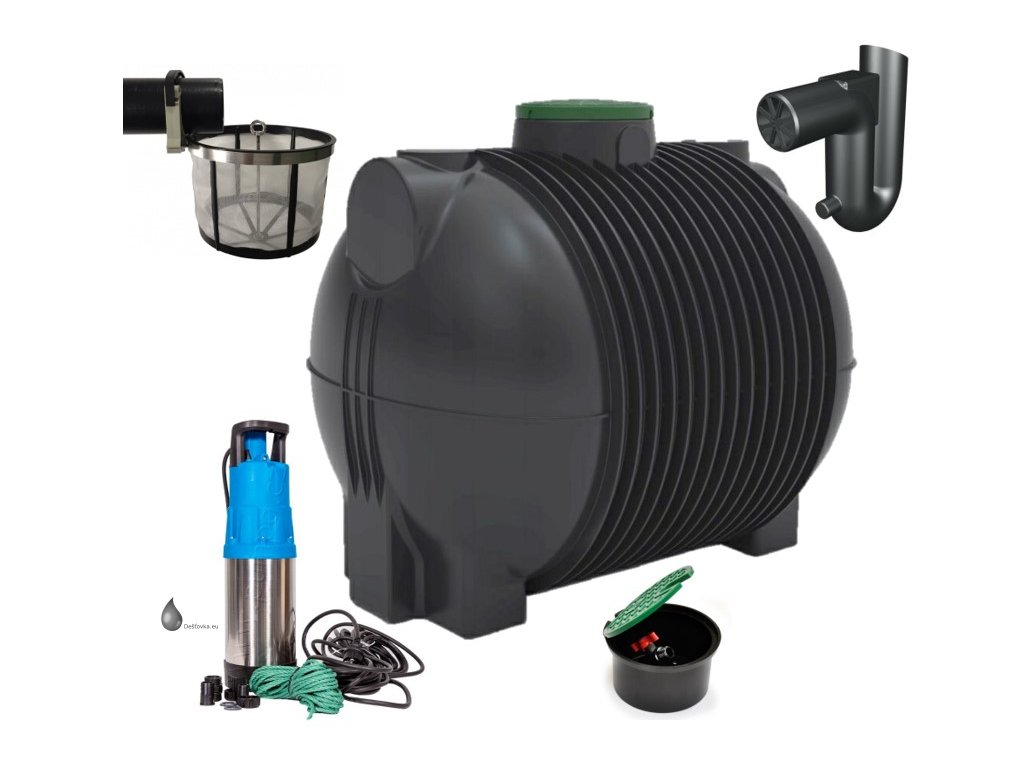

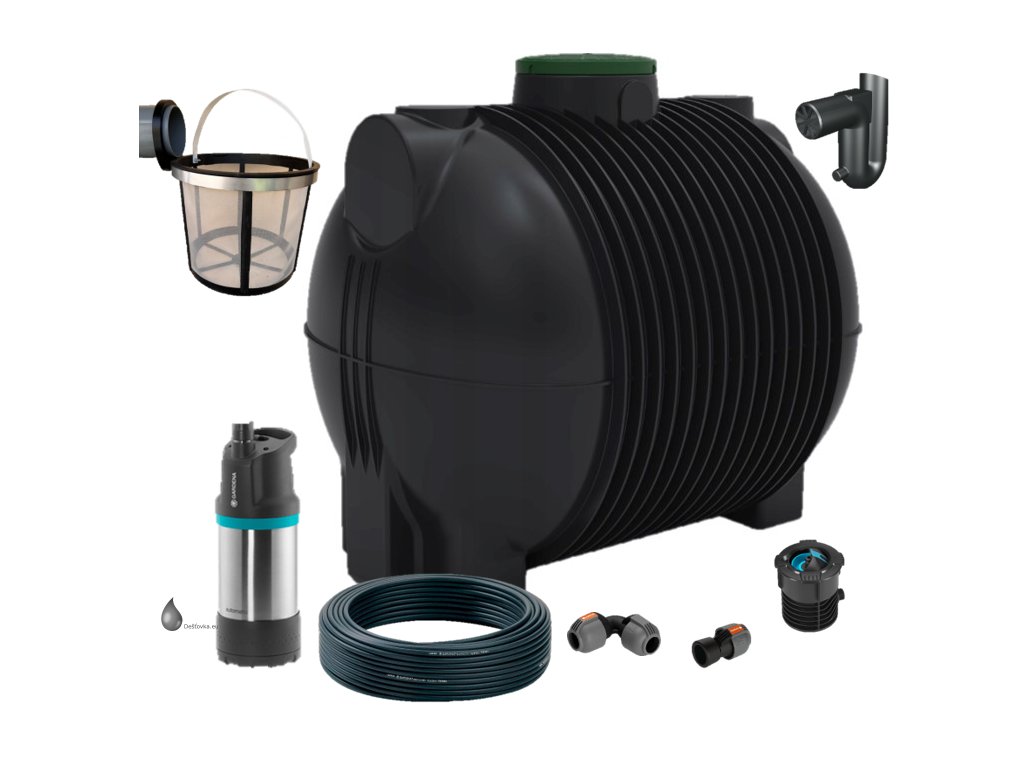

- Samonosná jímka ATLANTA o objemu 10000 litrů (10,0 m3)
- Zelený plastový uzamykatelný poklop s nosností do 230 kg
- Břitové těsnění dle vyvrtaného vtoku popř. přepadu
- Vyvrtání vtoku popř. přepadu provede řidič na místě dle vašich instrukcí

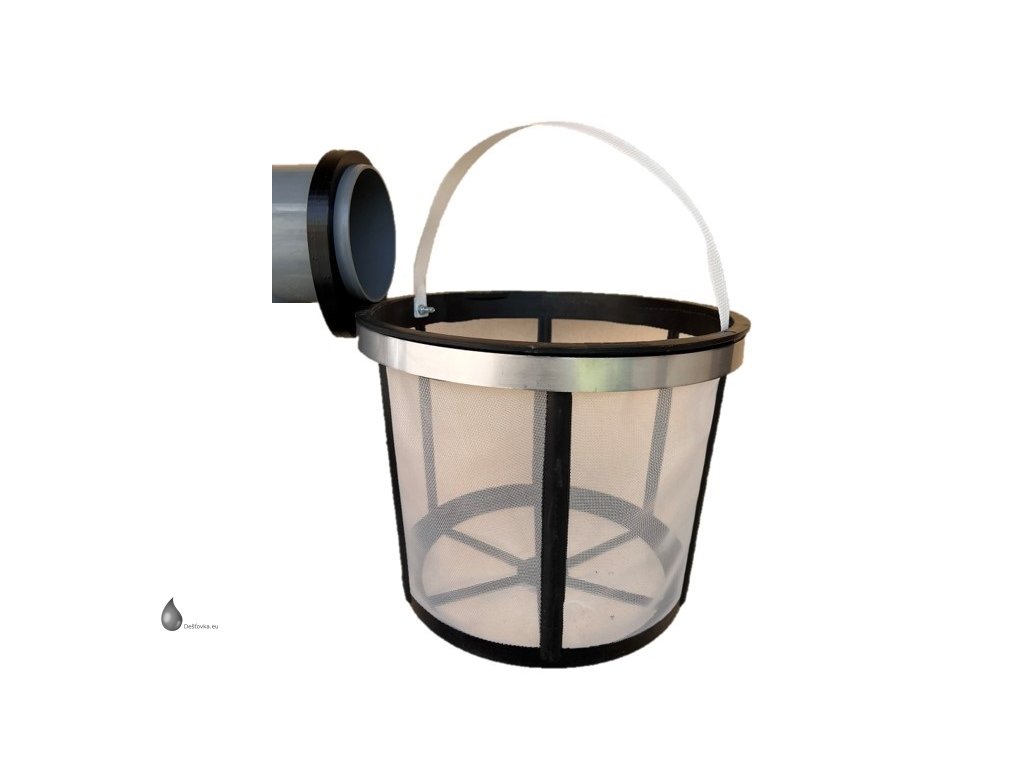

- Filtrační koš BEST - automaticky dodávaný pro nátok DN100/110, v případě potřeby jiného průměru jej napište do poznámky objednávky

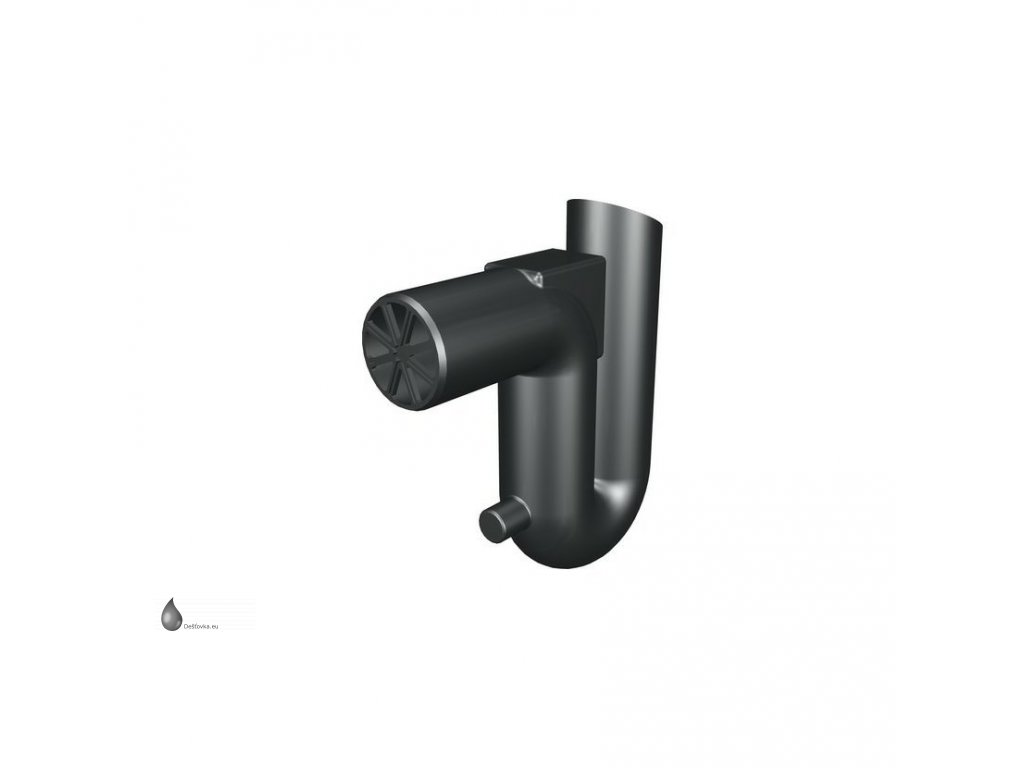

- Bezpečnostní přepad - sifon

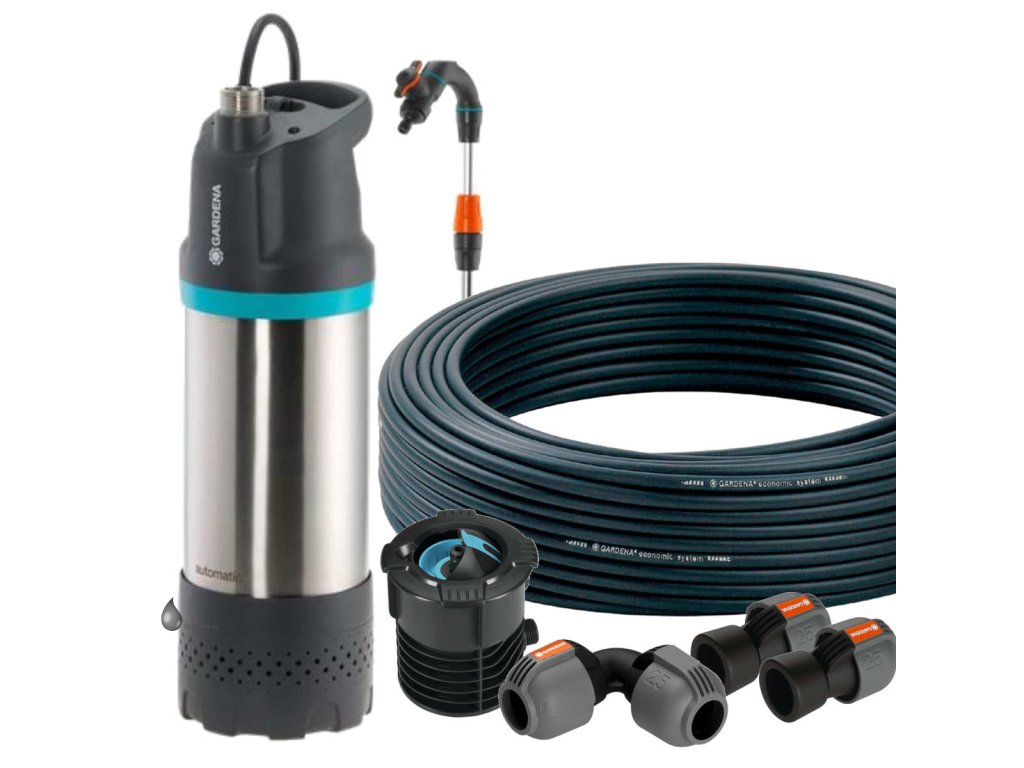

- Čerpací sada - automatické tlakové čerpadlo GARDENA 4700/2 automat

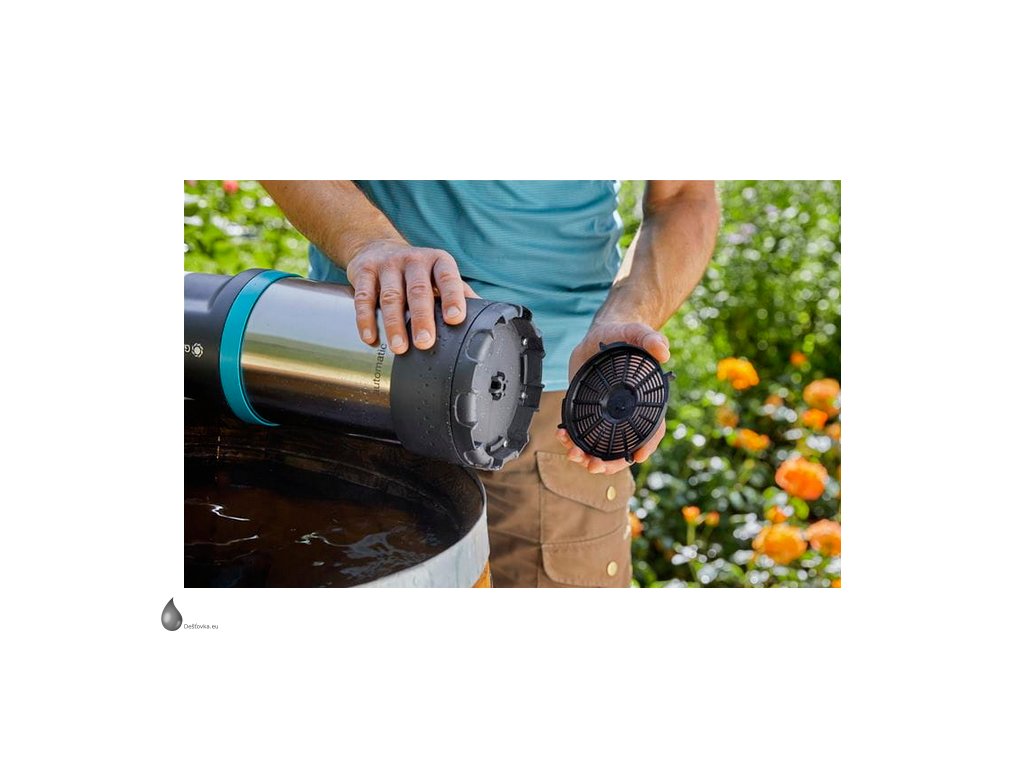

- Automatické čerpadlo GARDENA 4700/2 automat

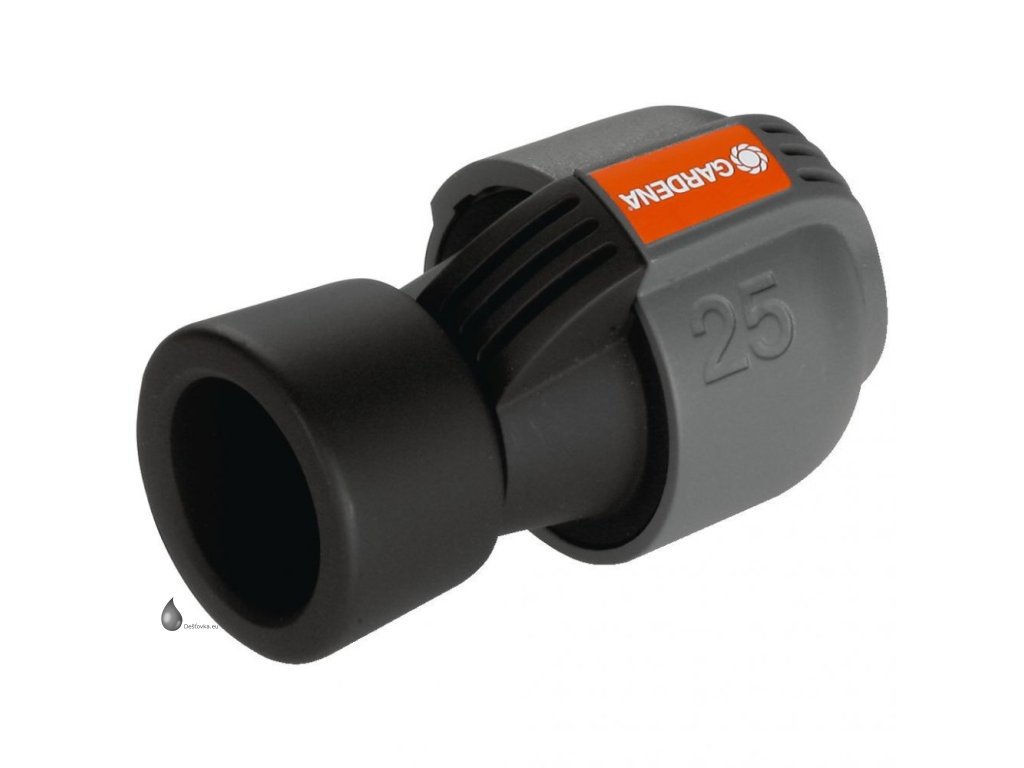

- Spojka pro PE hadici 25 mm s přechodem na 1" závit - při připojení čerpadla

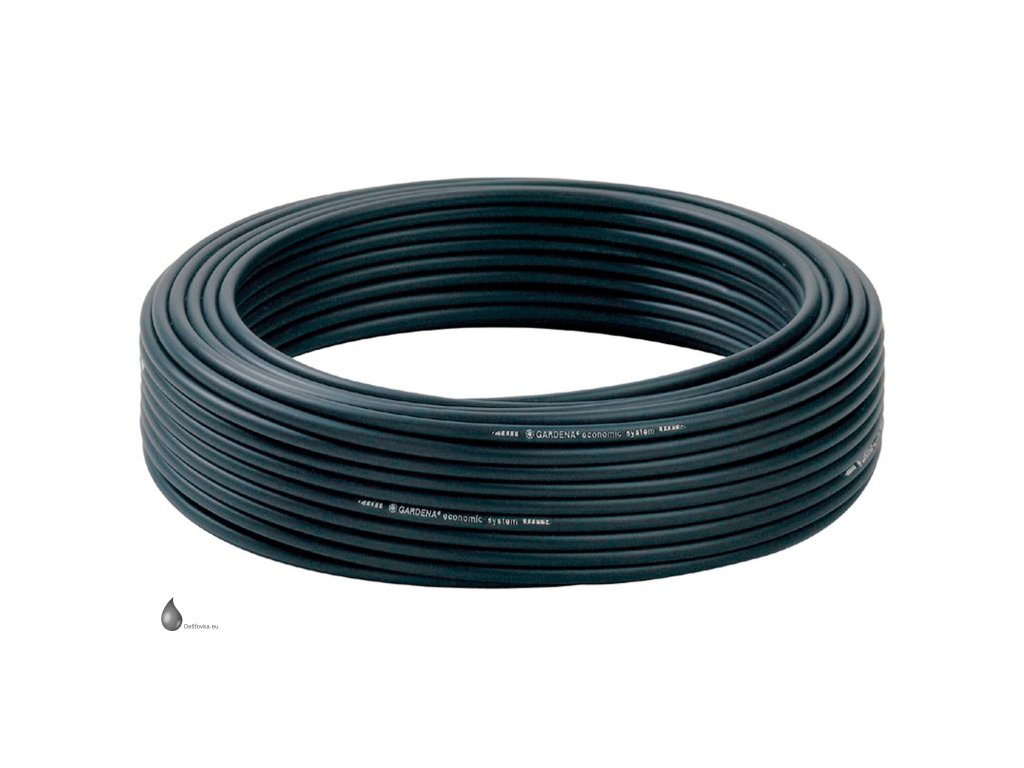

- PE hadice 25 mm - rozvodná trubka v délce 25 m

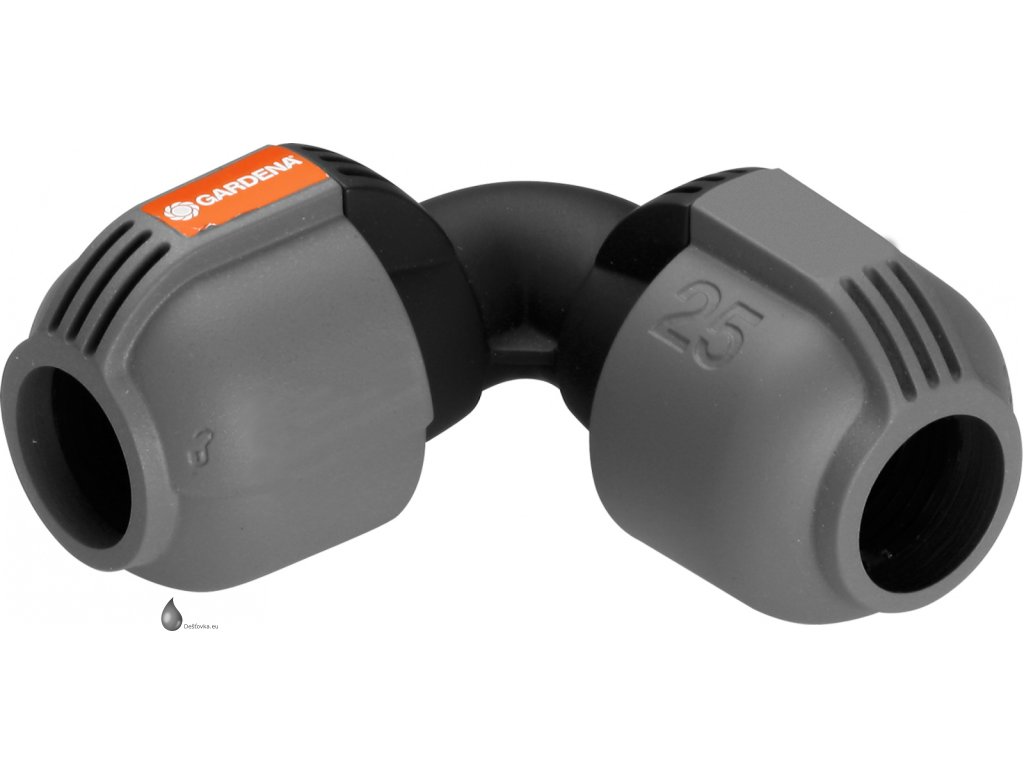

- L-kus 25 mm - pro přechod ze svislého na vodorovný rozvod PE hadice
- Spojka pro PE hadici 25 mm s přechodem na 3/4" závit - pro připojení vodní zásuvky

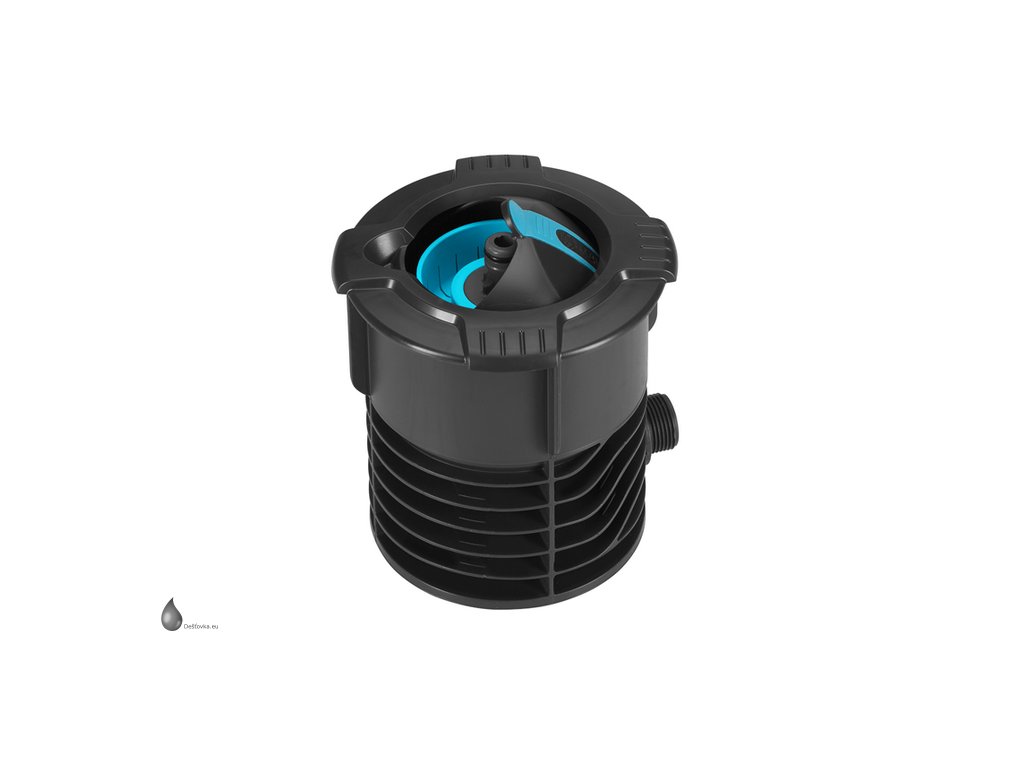

- Vodní zásuvka Pipeline vč. stop-ventilu - odběrné místo
Doporučené příslušenství:
- Břitové těsnění DN100/110, DN125, DN150/160, DN200
- Nástavec 530 mm k nádržím ATLANTA
- Vsak a zasakování
- Potrubí a příslušenství
Ke každé nádrži obdržíte:
- Prohlášení o shodě
- Osvědčení o vodotěsnosti
- Montážní postup
- Záruční list
Soubory ke stažení:
Doplňkové parametry
Kategorie: | Sestavy nádrží pro zalévání |
---|---|
Záruka: | 2 roky |
Hmotnost: | 430 kg |
Objem (m3): | 8 - 12 m3 |
Délka (mm): | 3050 |
Hloubka nátoku bez nástavce (mm): | 500 |
Integrovaný bezpečnostní přepad (sifon): | NE |
Integrovaný filtrační koš: | NE |
Konstrukce: | Plastová samonosná k obsypu |
Max. překrytí zeminou (mm): | 705 |
Max. výška zatopení nádrže spodní vodou (mm): | 0 |
Objem (l): | 10000 |
Poklop v ceně: | pochozí |
Přibližná velikost výkopu (m3): | 32,85 |
Přibližné množství zásypu (m3): | 13,82 |
Systém: | ATLANTA10 |
Šířka (mm): | 2400 |
Vhodné do jílovité půdy: | NE |
Vhodné pro potrubí (DN): | 100/110, 125, 150/160, 200 |
Výška (mm): | 2600 |
Zatížení: | pochozí |
