Sada PROFI - nízká nádrž PLANUS 6000

Detailní popis produktu

Sada PROFI - nízká podzemní nádrž na dešťovou vodu PLANUS 6000 l (6,0 m³)

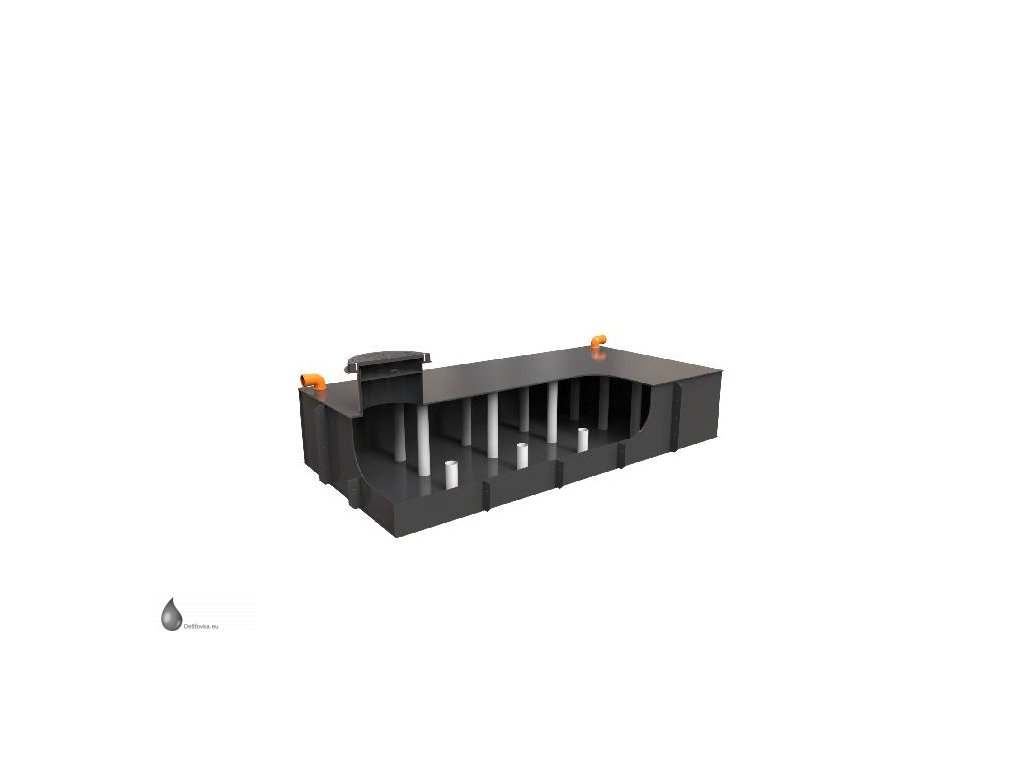

Planus je nádrž svařovaná z konstrukčních PP desek, vodotěsná a samonosná. Je určena pro podzemní montáž a vyrobena v České Republice. Má tvar kvádru a z důvodu lepší stability je konstruována na horizontální pokládání, síla stěn nádrže je 8 mm, tloušťka vrchní a spodní desky je 15 mm. Pro větší pevnost je nádrž navíc zajištěna HT potrubím, které nádrž zevnitř vyztužují. Největší změnou oproti původní verzi je snížení výšky nádrže o znatelných 43 cm.

4 důvody proč vybrat tuto nádrž:

• Použití nestandardně širokých desek 8 a 15 mm
• Osazení bez betonáže podkladní desky
• Nízká nádrž, mělký výkop
• Prvotřídní kompozitní poklop a druhý bezpečnostní kryt

Instalace:

Plastová bezodtoková nádrž určená ke skladování splaškové nebo dešťové vody, může být použita do míst s výskytem vysoké spodní vody. Jímka je vhodná do míst s výskytem vysoké spodní vody. Samonosné nádrže se usazují do vykopané jámy a zasypávají pískem, štěrkopískem nebo jemnou drtí. Není potřeba betonovat.
Nádrže na dešťovou vodu jsou opatřeny bezpečnostním přepadem.

Nádrže Planus jsou určeny k instalaci pro málo zatěžované plochy - pod trávníkem, chodníkem apod. Instalace pod cestou, parkovacím stáním, nebo na jiném více zatíženém prostoru se nedoporučuje - pouze na vlastní nebezpečí!

Podklad musí být dostatečně pevný zhutněný a homogenní. Zemina okolo musí být propustná pro vodu (hydrologický posudek propustnosti pro danou půdu
bývá součástí stavebního povolení). V případě, že zemina není propustná, má být zajištěna instalace drenáže a odtoku (odčerpaní) přebytkové a spodní vody.

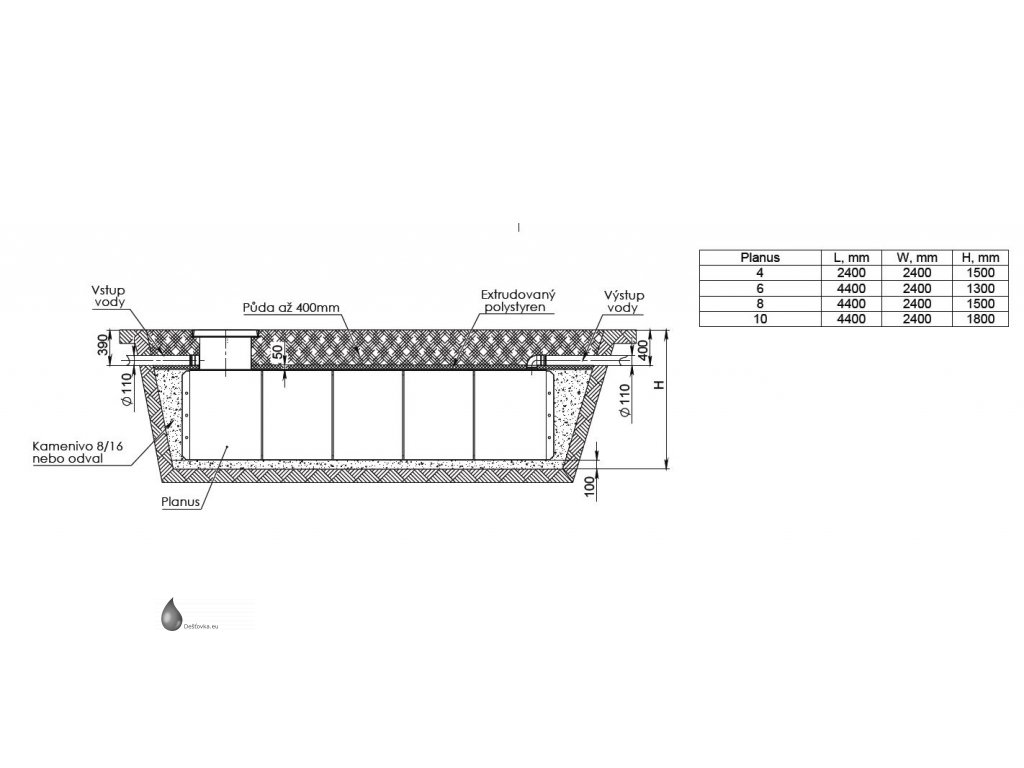

Obsypový materiál musí zafixovat nádrž ve stavebním výkopu a zabránit její pohyblivosti. Zároveň nesmí obsahovat ostré a tvrdé předměty, které by ji mohli poškodit. K tomu je vhodné kamenivo frakce 8/16 mm, popř. Písek s cementem v poměru 1:6, které se kolem nádrže zhutní bez použití mechanického zařízení silou tlaku 20kg. Zemina z výkopu k zasypání nádrže je nevhodná.

Na usazenou nádrž je nutné položit extrudovaný polystyren o spotřebě 9 m² v tloušťce 100 a 50 mm pro roznesení váhy zeminy nad nádrží. Objem výkopu je 9 m³. Objem potřebného kačírku je 3 m³. Geotextilie je potřeba 50 m².

Rozsah dodávky:

• Samonosná jímka o objemu 6000 l (6,0 m³)

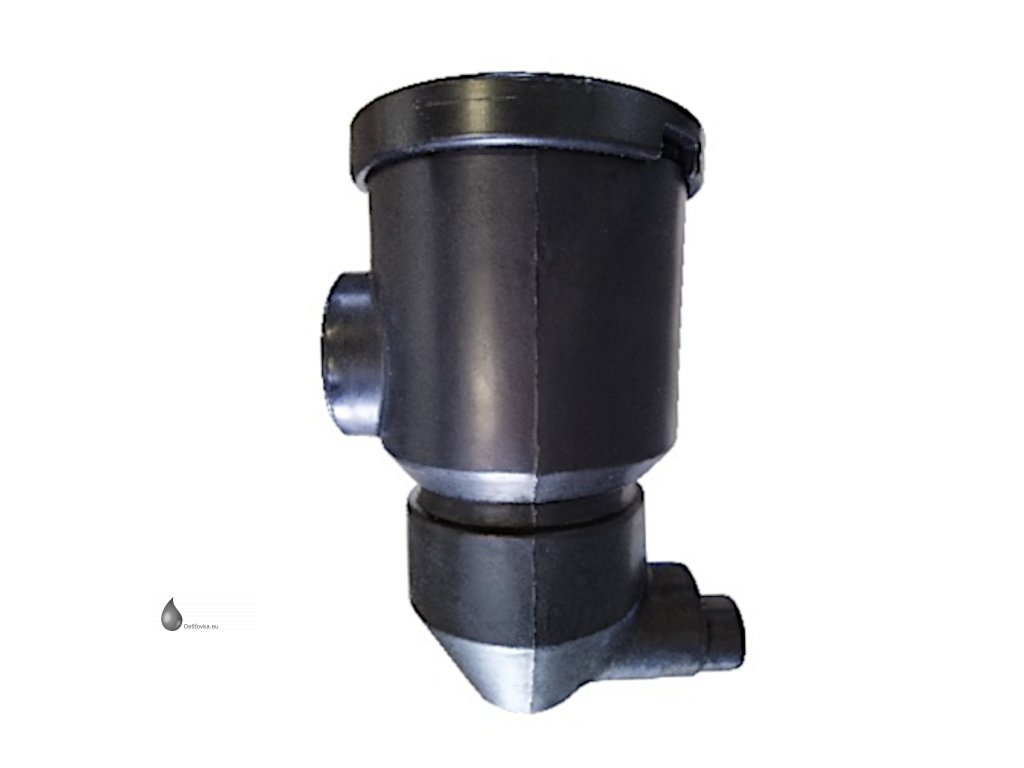

• Filtrační šachta Basic
• Prodloužení komínu pro nádrže Planus 30 cm
• Čerpací sada
  • Varianta 1: GARDENA 4700/2 - automat
  • Varianta 2: Leo LKS-1102SE-1 s plovoucím sáním

  • Varianta 3: DAB DIVERTRON 1200M
• Kompozitní poklop, pochozí

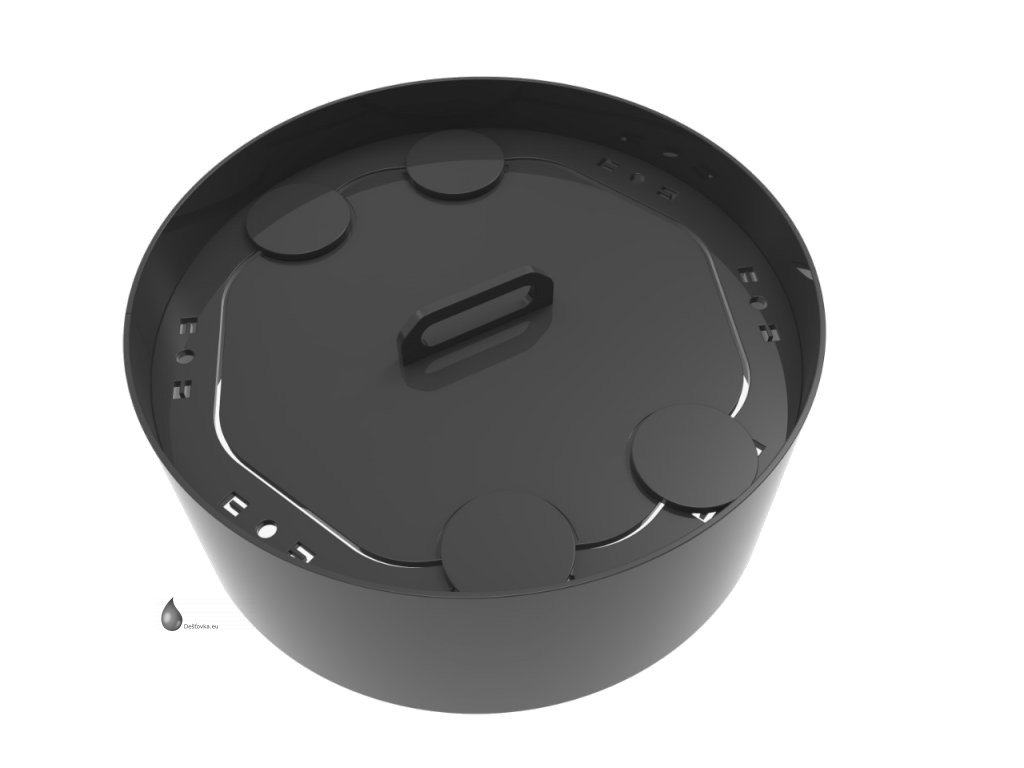

• Výškově nastavitelné vstupní hrdlo (komínek) s integrovaným bezpečnostním poklopem (otočný poklop zamezí nechtěnému pádu věcí do nádrže během servisu) a otvorem v průměru 110mm pro napojení potrubí KG110, sloužící k učelům pokládky kabelů a vodovodní hadice od čerpadla k místu napájení a odběru vody.
• Integrované výztuhy stěn a odnímatelné vzpěry mezi dnem a stropem
• Příprava pro instalaci čerpadel a žebříku

Doporučené příslušenství

• Prodloužení k filtrační šachtě BASIC
• Prodloužení komínu pro nádrže Planus - 30 cm
• Prodloužení komínu pro nádrže Planus - 60 cm
• Žebřík k nádržím
• Držák pro čerpadla
• Vsak a zasakování
• Potrubí a příslušenství

Technické údaje:

• Materiál - PP (polypropylen)
• Integrovaný Al žebřík - Ne (lze přiobjednat)
• Poklop - pochozí, kompozit
• Vnitřní bezpečnostní poklop - Ano
• Otvor s těsněním na elektrické kabely - Ano
• Otvor s těsněním na tlakovou magistrálu - Ano

Ke každé jímce obdržíte:

• Prohlášení o shodě
• Osvědčení o vodotěsnosti
• Montážní postup
• Záruční list (na faktuře)

Soubory ke stažení:

    Montážní návod - nádrž PLANUS
