Podzemní nádrž nízká PLANUS 4000
Kód: 19967Související produkty
Detailní popis produktu
Podzemní nádrž nízká PLANUS 4000 l (4,0 m3)

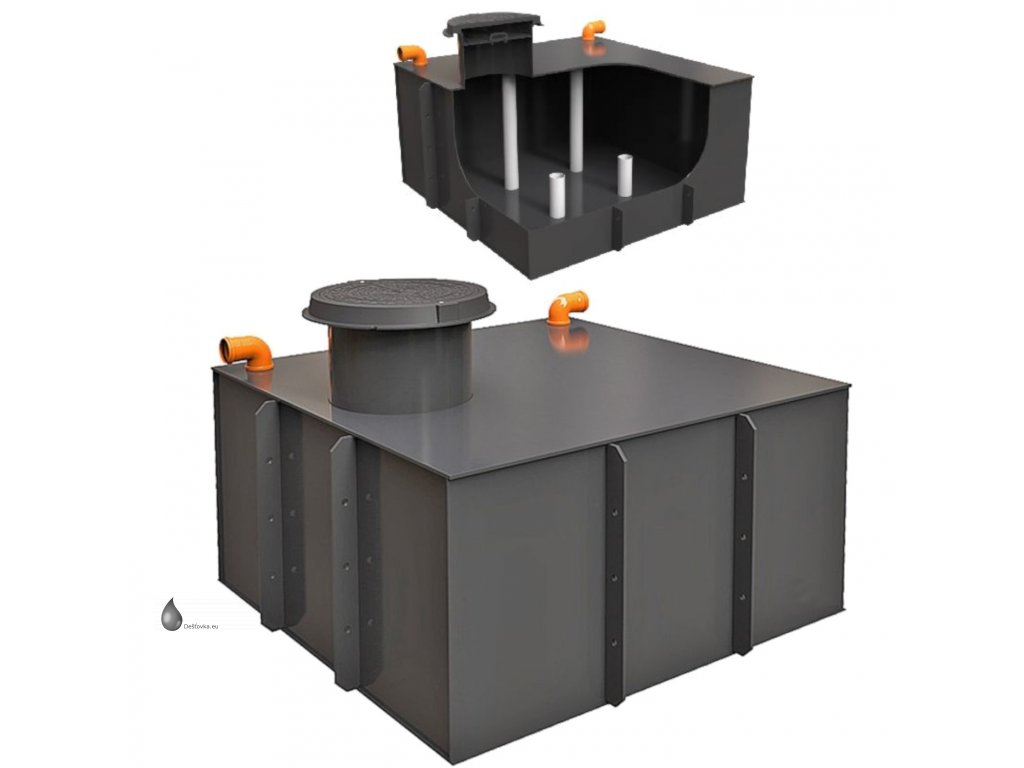

Planus je nádrž svařovaná z konstrukčních PP desek, vodotěsná a samonosná. Je určena pro podzemní montáž a vyrobena v České Republice. Má tvar kvádru a z důvodu lepší stability je konstruována na horizontální pokládání, síla stěn nádrže je 8 mm, tloušťka vrchní a spodní desky je 15 mm. Pro větší pevnost je nádrž navíc zajištěna HT potrubím, které nádrž zevnitř vyztužují. Největší změnou oproti původní verzi je snížení výšky nádrže o znatelných 43 cm.
4 důvody proč vybrat tuto nádrž:
- Použití nestandardně širokých desek 8 a 15 mm
- Osazení bez betonáže podkladní desky
- Nízká nádrž, mělký výkop
- Prvotřídní kompozitní poklop a druhý bezpečnostní kryt
Instalace:
Plastová bezodtoková nádrž určená ke skladování splaškové nebo dešťové vody, může být použita do míst s výskytem vysoké spodní vody. Jímka je vhodná do míst s výskytem vysoké spodní vody. Samonosné nádrže se usazují do vykopané jámy a zasypávají pískem, štěrkopískem nebo jemnou drtí. Není potřeba betonovat.
Nádrže na dešťovou vodu jsou opatřeny bezpečnostním přepadem.
Nádrže Planus jsou určeny k instalaci pro málo zatěžované plochy - pod trávníkem, chodníkem apod. Instalace pod cestou, parkovacím stáním, nebo na jiném více zatíženém prostoru se nedoporučuje - pouze na vlastní nebezpečí!
Podklad musí být dostatečně pevný zhutněný a homogenní. Zemina okolo musí být propustná pro vodu (hydrologický posudek propustnosti pro danou půdu
bývá součástí stavebního povolení). V případě, že zemina není propustná, má být zajištěna instalace drenáže a odtoku (odčerpaní) přebytkové a spodní vody.

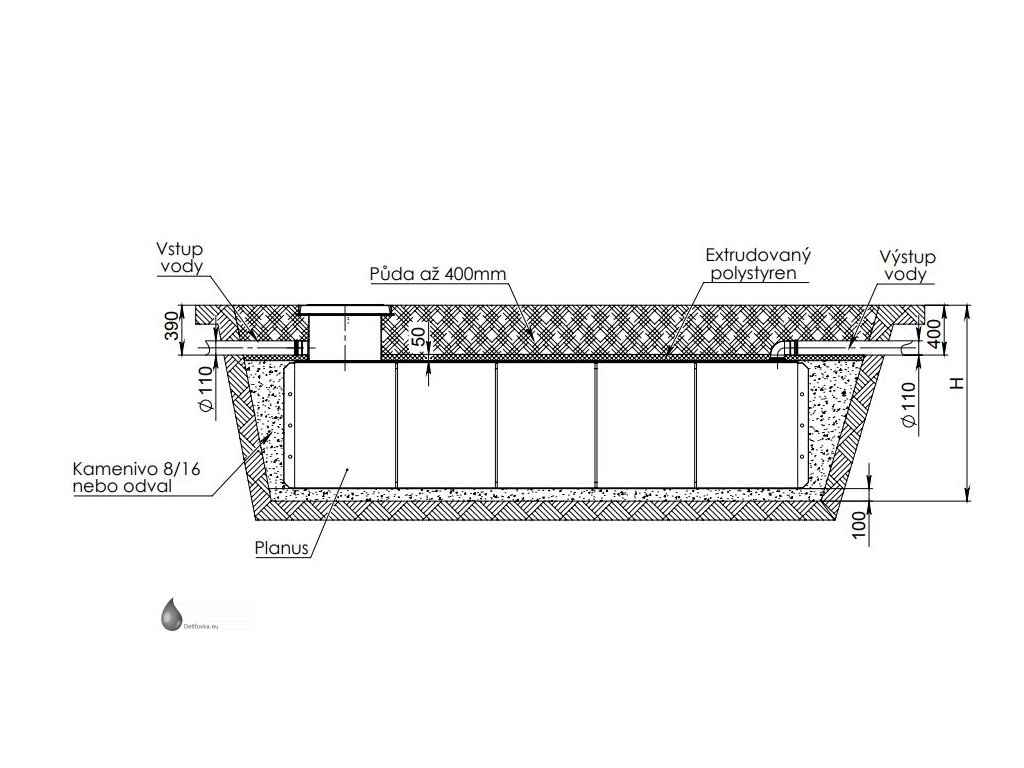

Obsypový materiál musí zafixovat nádrž ve stavebním výkopu a zabránit její pohyblivosti. Zároveň nesmí obsahovat ostré a tvrdé předměty, které by ji mohli poškodit. K tomu je vhodné kamenivo frakce 8/16 mm, popř. Písek s cementem v poměru 1:6, které se kolem nádrže zhutní bez použití mechanického zařízení silou tlaku 20kg. Zemina z výkopu k zasypání nádrže je nevhodná.
Na usazenou nádrž je nutné položit extrudovaný polystyren o spotřebě 9 m² v tloušťce 100 a 50 mm pro roznesení váhy zeminy nad nádrží. Objem výkopu je 9 m³. Objem potřebného kačírku je 3 m³. Geotextilie je potřeba 50 m².
Rozsah dodávky:
- Samonosná jímka o objemu 4000 l (4,0 m3)
- Kompozitní poklop, pochozí

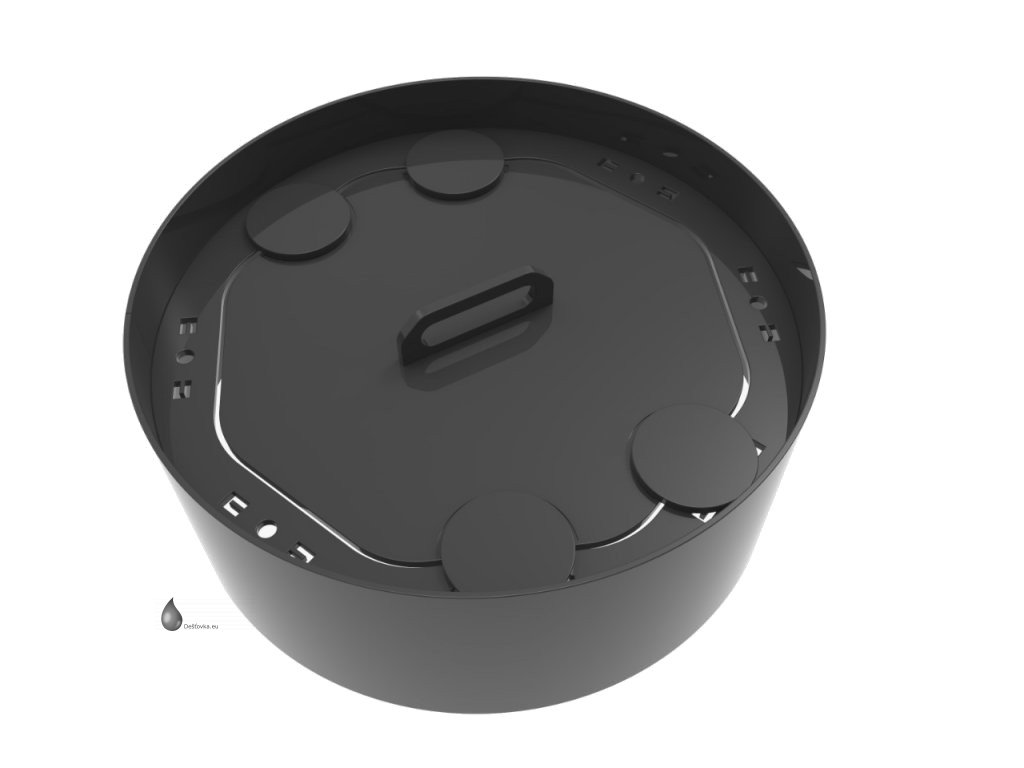

- Výškově nastavitelné vstupní hrdlo (komínek) s integrovaným bezpečnostním poklopem (otočný poklop zamezí nechtěnému pádu věcí do nádrže během servisu) a otvorem v průměru 110mm pro napojení potrubí KG110, sloužící k učelům pokládky kabelů a vodovodní hadice od čerpadla k místu napájení a odběru vody.
- Integrované výztuhy stěn a odnímatelné vzpěry mezi dnem a stropem
- Příprava pro instalaci čerpadel a žebříku
Doporučené příslušenství
- Filtrační koš NEREZ
- Filtrační šachta BASIC
- Prodloužení komínu pro nádrže Planus - 30 cm
- Prodloužení komínu pro nádrže Planus - 60 cm
- Žebřík k nádržím
- Držák pro čerpadla
Technické údaje:
- Materiál - PP (polypropylen)
- Integrovaný Al žebřík - Ne (lze přiobjednat)
- Poklop - pochozí, kompozit
- Vnitřní bezpečnostní poklop - Ano
- Otvor s těsněním na elektrické kabely - Ano
- Otvor s těsněním na tlakovou magistrálu - Ano
Ke každé jímce obdržíte:
- Prohlášení o shodě
- Osvědčení o vodotěsnosti
- Montážní postup
- Záruční list (na faktuře)
Soubory ke stažení:
Doplňkové parametry
Kategorie: | Nízké, ploché nádrže a jímky |
---|---|
Záruka: | 10 let |
Hmotnost: | 160 kg |
Objem (m3): | 2 - 4 m3 |
Konstrukce: | Samonosná k obsypu |
Objem (litry): | 4000 |
Objem (l): | 4000 |

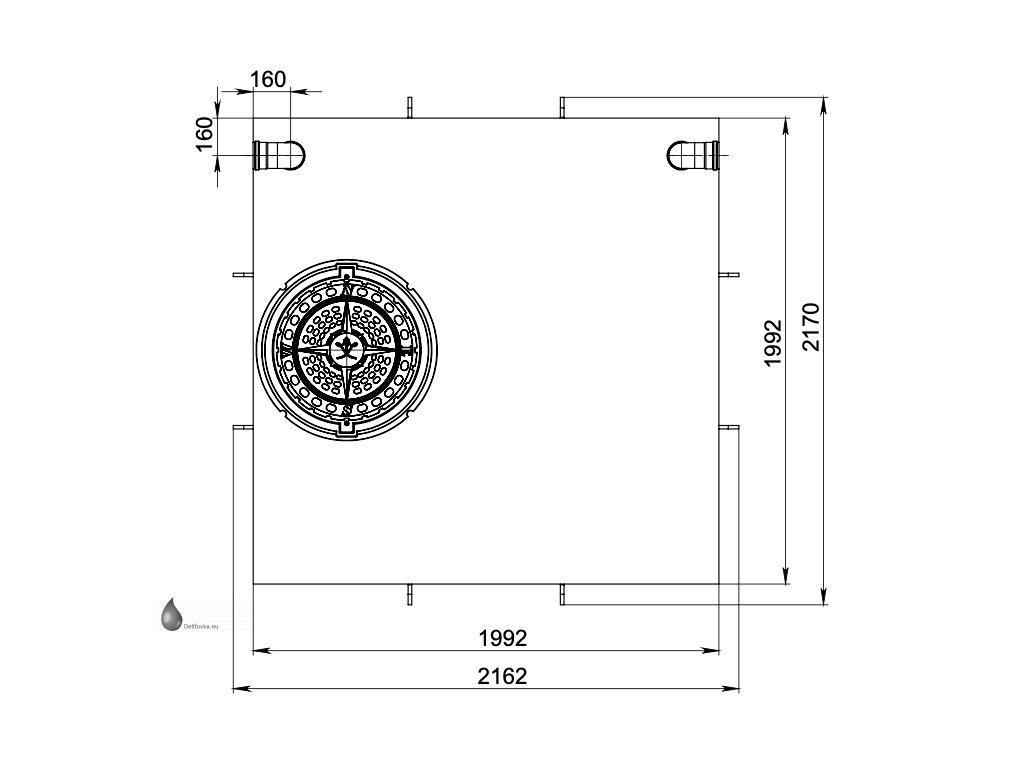

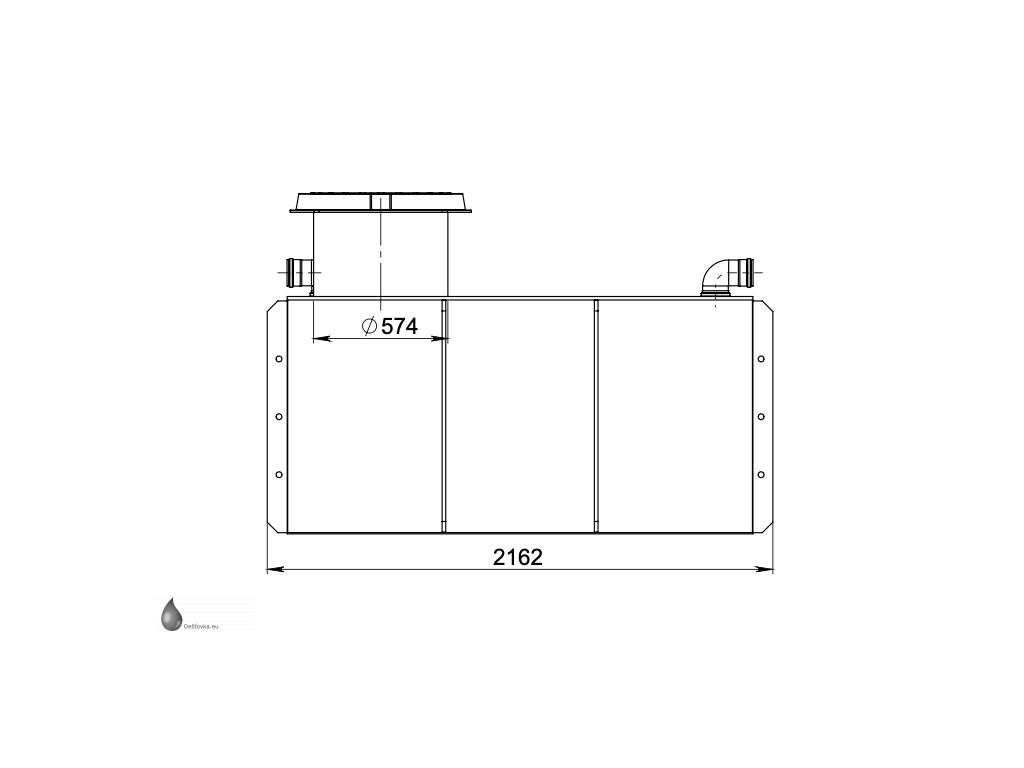

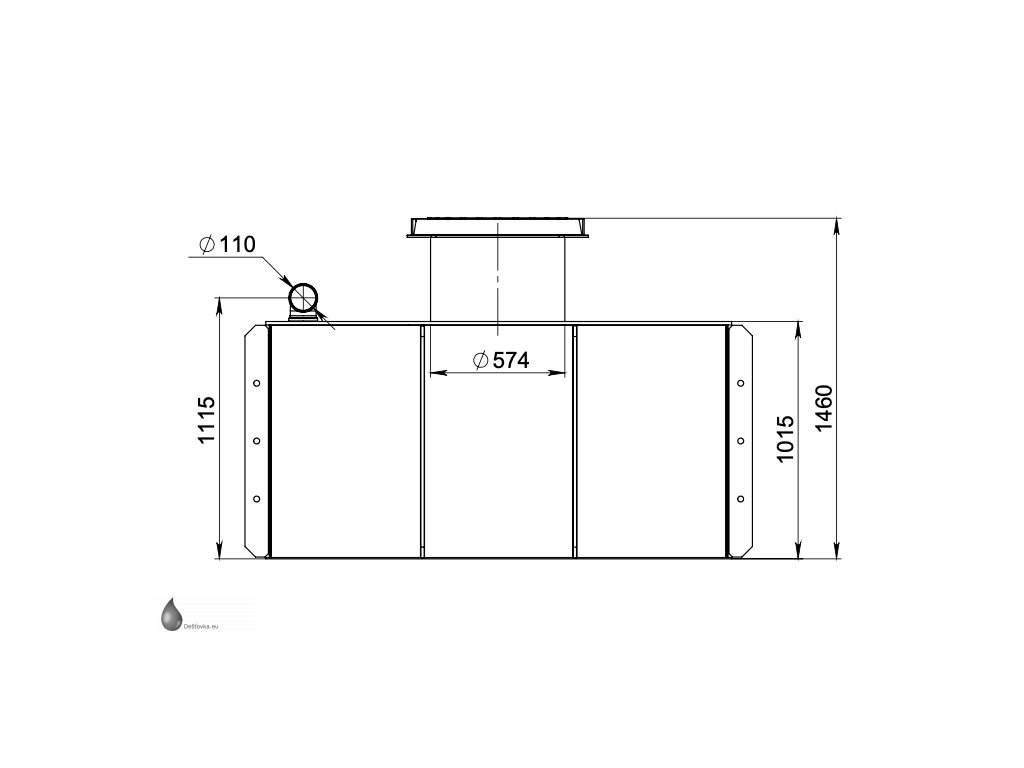

Výška (mm): | 1016 |
Šířka (mm): | 2170 |
Délka (mm): | 2170 |
