Sada FLOW - nádrž ATLANTIS 7000

Kód: 35.7001.0031
Novinka Možný osobní odběr Praha 4
45 970 Kč / ks 37 991,70 Kč bez DPH
Skladem - doručení 3-10 dnů (5 ks)
Můžeme doručit do:
10.4.2025

Kompletní sestava pro sběr dešťové vody. Samonosná podzemní nádrž o objemu 7000 l (7,0 m3), pochozí poklop a bezúdržbová filtrace PURAIN se zpětnou klapkou. Nádrž s atestem pojezdnosti do 3500 kg.

Detailní informace

Detailní popis produktu

Sada FLOW - nádrž na vodu ATLANTIS 7000 l (7,0 m3) s bezúdržbovým filtrem PURAIN

Sestava produktů, která plně postačuje pro sběr dešťové vody bez nutnosti kontroly filtračního koše. Nádrž na vodu ATLANTIS je možné pojíždět do 3500 kg (3,5 t) při instalaci s pojezdným teleskopickým nástavcem 500-750 mm. Nádrž ATLANTIS je vhodná do jílovité půdy! Jímky ATLANTIS jsou vyrobené metodou rotačního tváření plastů, jímky jsou z jednoho kusu. Jímky jsou 100 % vodotěsné a bezešvé. Žádné lepení ani svařování. Nádrž je vhodná pro dotaci Dešťovka.

Sada FLOW se odlišuje od ostatních sestav filtrem dešťové vody s unikátním patentovaným samočištěním. Filtr je ideální v kombinaci s přepadem do dešťové kanalizace nebo do povrchové strouhy. Filtr dešťové vody PURAIN svým tvarem simuluje hydraulický vodní skok, který je známý z přírody. Téměř v každém říčním proudu můžete pozorovat, jak vodní skok funguje. Jedná se o přechod proudu o volné hladině z bystřinného do říčního proudění. Voda plynule proudí přes kámen, který je vlivem dlouholetého působení proudu vody hladce zaoblený. Za ním následuje skok, ve kterém zpravidla vzniká rotující vodní válec. Díky zvýšené energie vody ve vodním válci jsou pak unášeny lehké i těžší částice proudem vody do další části filtru. Díky tomuto principu tedy dochází k samovolnému čistění filtru.

Tento filtr je určen k filtrování dešťové vody, kterou zachytáváme ze střech budov do akumulační nádrže pro její další využití. Zachycená dešťová voda, která je zbavena nečistot pomocí filtru, dosahuje vynikající kvality. Vodu lze dále využívat pro splachování toalet, praní nebo zavlažování zahrady. Měkká dešťová voda je navíc šetrná k napojeným zařízením, která jsou méně zanášena vápennými usazeninami. Robustní síto ve filtru je prakticky nezničitelné a není třeba ho měnit po celou životnost filtru. Jeho lichoběžníkový tvar zabraňuje usazování nečistot a zanášení síta. Nečistoty na vodní hladině v akumulační nádrži dešťové vody jsou stahovány pomocí skimmeru, který je integrován přímo ve filtru PURAIN. Filtr obsahuje také zpětnou klapku. Tato klapka zabraňuje zpětnému vzdutí špinavé vody z odtokového kanálu a vniknutí malých zvířat kanalizací do akumulační nádrže.

4 důvody proč vybrat tuto sadu:

  • Filtr PURAIN se samočistící funkcí
  • Pojízdná nádrž do 3500 kg (certifikace dle ISO 9001)
  • Nainstalovaná kompletní sestava pro sběr dešťové vody
  • Vhodná do jílovité půdy při dodržení montážního návodu

Zásypový materiál:

Pro zásypový materiál musí být charakteristická soudržná pevnost, dobrá zhutnitelnost, propustnost vody a vzduchu, jakož i mrazuvzdornost a nesmí obsahovat žádné špičaté složky. Těmto požadavkům vyhovují frakce v rozsahu zrna od 4 do 16 mm z kulatých zrn bez podílu odpadu (zeptejte se svého obchodníka se stavebními materiály). Použití zeminy z výkopu nebo materiály označované jako „zásypový písek“ v mnoha případech výše uvedeným podmínkám nevyhovují.

Popis montáže pochozí varianty (pojezdná viz. montážní návod):

Jako příprava na usazení podzemní nádrže se ve vykopané jámě vytvoří podklad ze zásypového materiálu (o síle 200 mm): nasypou se jednotlivé vrstvy o výšce 100 mm a silně se zhutní (vibrační deskou nebo 3 pracovní operace ruční pěchovačkou 15 kg v každé vrstvě). Plocha musí být v horizontálním směru dokonale vodorovná.

  • Nádrž a její nástavbové části je nutné bezpodmínečně překontrolovat, zda nejsou poškozeny.
  • Usazení podzemní nádrže se musí provést tak, že je nutné ji bez nárazů (např. za pomoci pásů nebo lan) spustit do jámy a opatrně usadit na podklad. Je nutné dbát na to, aby se pro upevnění nebo zvedání použila pouze k tomu určená jeřábová oka. Uvazování za vyčnívající části nádrže (např. hrdla) nebo jiné nástavné části není přípustné!
  • Nasadí se poklop nádrže, popř. šachty a vyrovná se. Použít se smí pouze kryty šachet od výrobce nádrže.
  • Pro stabilizaci podzemní nádrže je nutné ji naplnit asi do výše 50 cm vodou.
  • Zásyp/zhutnění v dolní části jámy (do poloviny výšky nádrže bez dómu) se provede tak, že materiál pro zásyp se sype do jámy ve vrstvách po 100 mm, a to v šířce nejméně 300 mm okolo nádrže, a zhutní se ručním pěchovadlem 15 kg (nepoužívat žádný stroj!) v jedné pracovní operaci na každou vrstvu. Během zasypávání a zhutňování je nutné neustále sledovat, zda nejsou na nádrži viditelné deformace nebo jiné příznaky příliš nerovnoměrného zhutňování. Po zasypání/zhutnění dolní části jámy se provede instalace přítokového potrubí a ochranné trubky se spádem (min. 1 %) k nádrži, jakož i odtokové potrubí se spádem (min. 1 %, stejné nebo silnější než u přítoku) směrem od nádrže. Ochranná trubka musí být nainstalována s průchodkou do zdi, aby se zabránilo pronikání vody do sklepa. Odtokové potrubí nádrže může být napojeno na stávající kanalizaci nebo za ní napojený  vsakovací systém. Pokud je odtokové potrubí napojeno na vsakování, musí být toto nejméně ve vzdálenosti 3 m od nádrže.
  • Podzemní nádrž se potom naplní vodou až po spodní hranu přípojek.
  • Při zasypání/zhutnění do výšky asi 200 mm pod úroveň terénu se postupuje tak, jak je uvedeno v popisu pro dolní část jámy. Přitom se nesmí zapomenout na následující: Před zasypáním/zhutněním okolo přípojek je nutné překontrolovat, zda se tato část nedeformuje a dobře sedí!
  • Zbývající zásyp lze provést ornicí nebo zeminou z výkopu apod.

Rozsah dodávky:

Doporučené příslušenství:

Ke každé nádrži obdržíte:

  • Prohlášení o shodě
  • Osvědčení o vodotěsnosti
  • Montážní postup
  • Záruční list na 25 let

Soubory ke stažení:

download    Montážní návod - nádrž ATLANTIS

Doplňkové parametry

Kategorie: Sestavy - bez čerpadel
Záruka: 25 let
Hmotnost: 228 kg

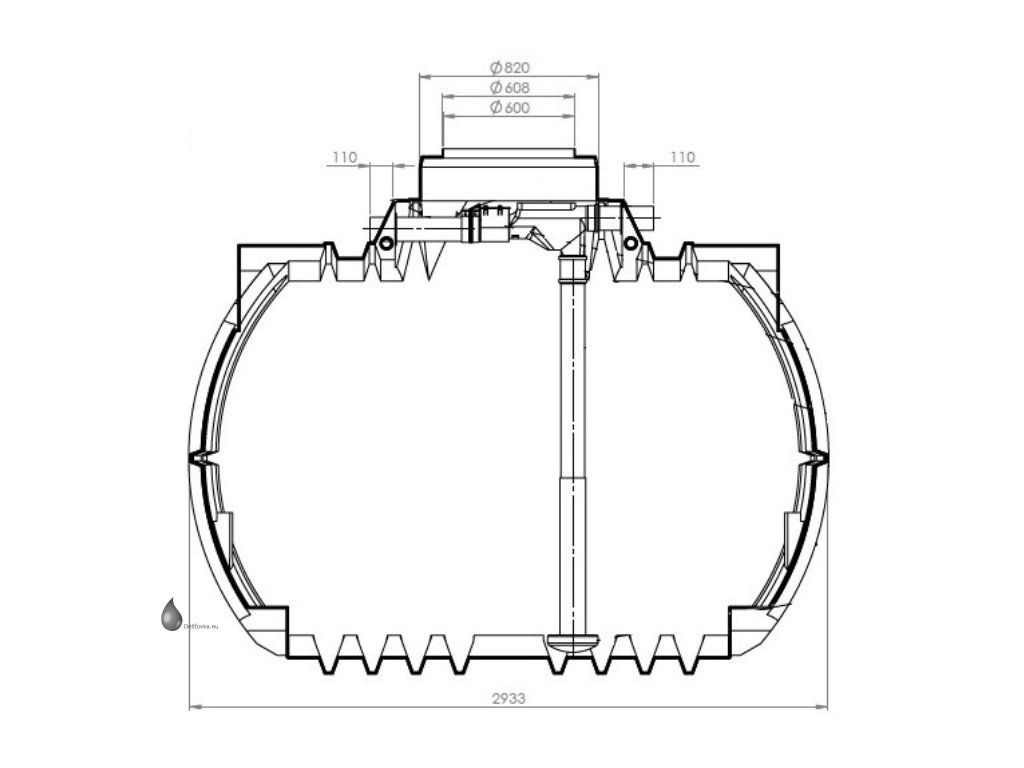

Délka (mm): 2933
Hloubka nátoku bez nástavce (mm): 310
Integrovaný bezpečnostní přepad (sifon): NE
Integrovaný filtrační koš: NE
Konstrukce: Plastová samonosná k obsypu
Max. překrytí zeminou (mm): 1165
Max. výška zatopení nádrže spodní vodou (mm): 950
Objem (l): 7000
Poklop v ceně: nepochozí
Přibližná velikost výkopu (m3): 25.29
Přibližné množství zásypu (m3): 11.5
Systém: Nautilus Gera

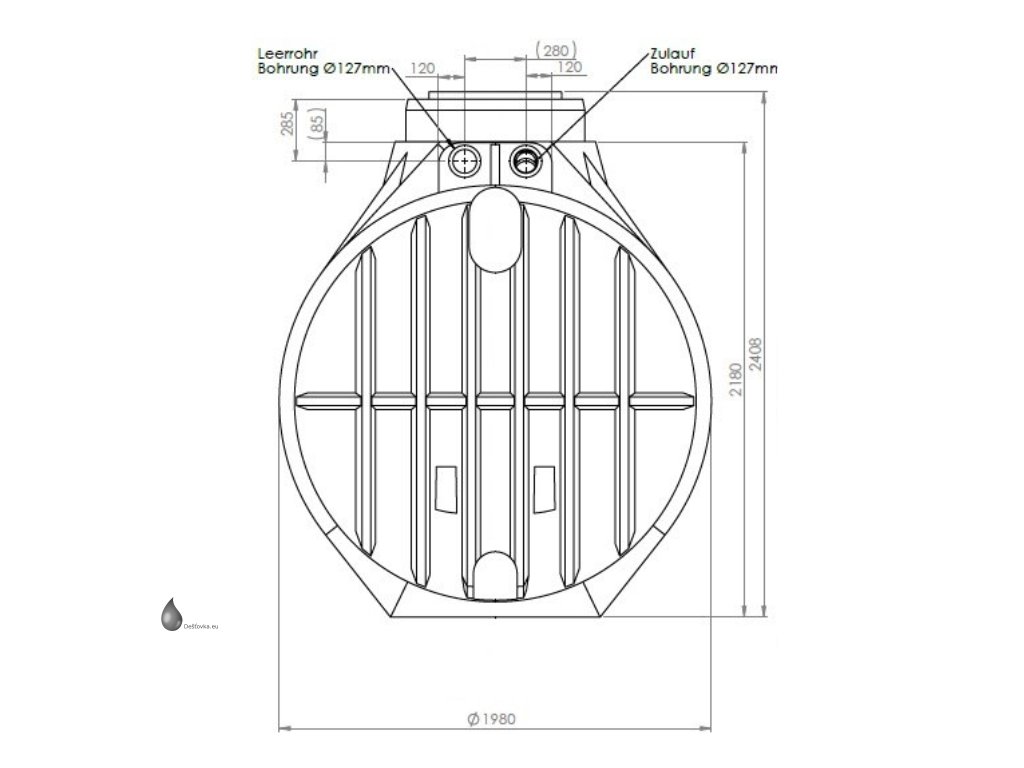

Šířka (mm): 1980
Vhodné do jílovité půdy: ANO
Vhodné pro potrubí (DN): 100/110, 125, 150/160
Výška (mm): 2375
Zatížení: pochozí, pojezdná do 3,5 t, pojezdná do 12 t
