Šachta na vrt samonosná

Detailní popis produktu

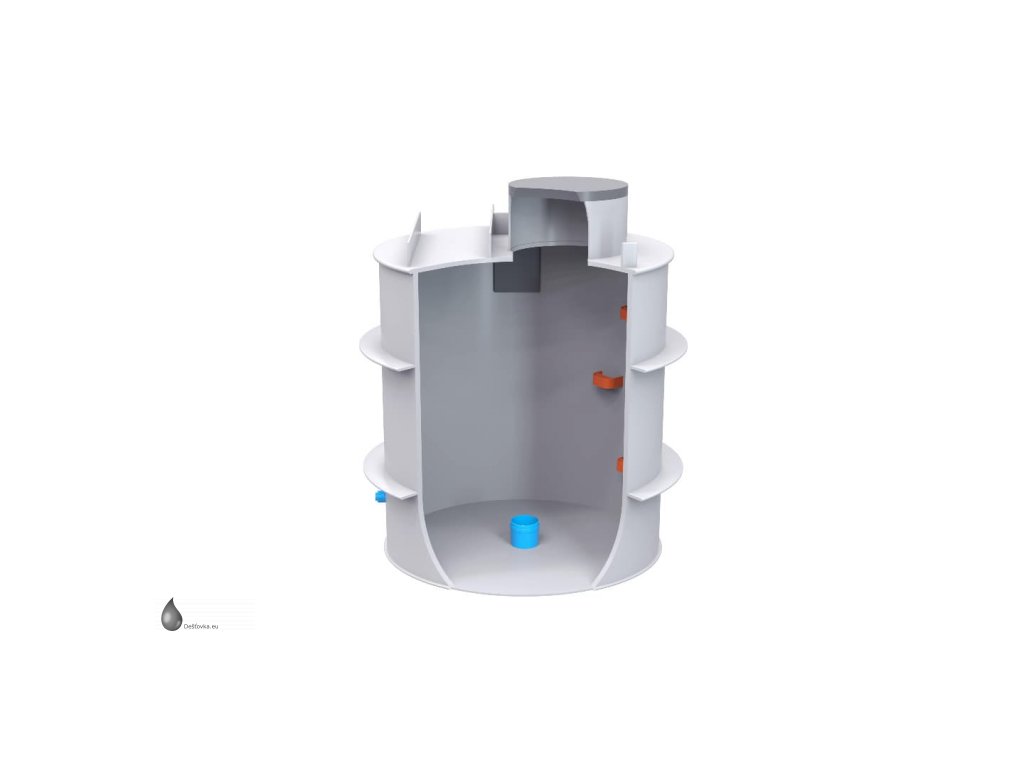

Samonosná šachta na vrt/vrtanou studnu

Hlavní výhodou plastové šachty pro vrtanou studnu z polypropylenových desek je její nižší cena v porovnání s betonovou šachtou. Další výhodou je snadná instalace, protože je mnohem lehčí než betonová alternativa.

Plastová šachta pro vrtanou studnu je nádrž z vodotěsného materiálu, ideální pro instalaci studny a následné připojení čerpadla, vodoměru, hadic (nebo závlahových systémů) a dalších případných zařízení.

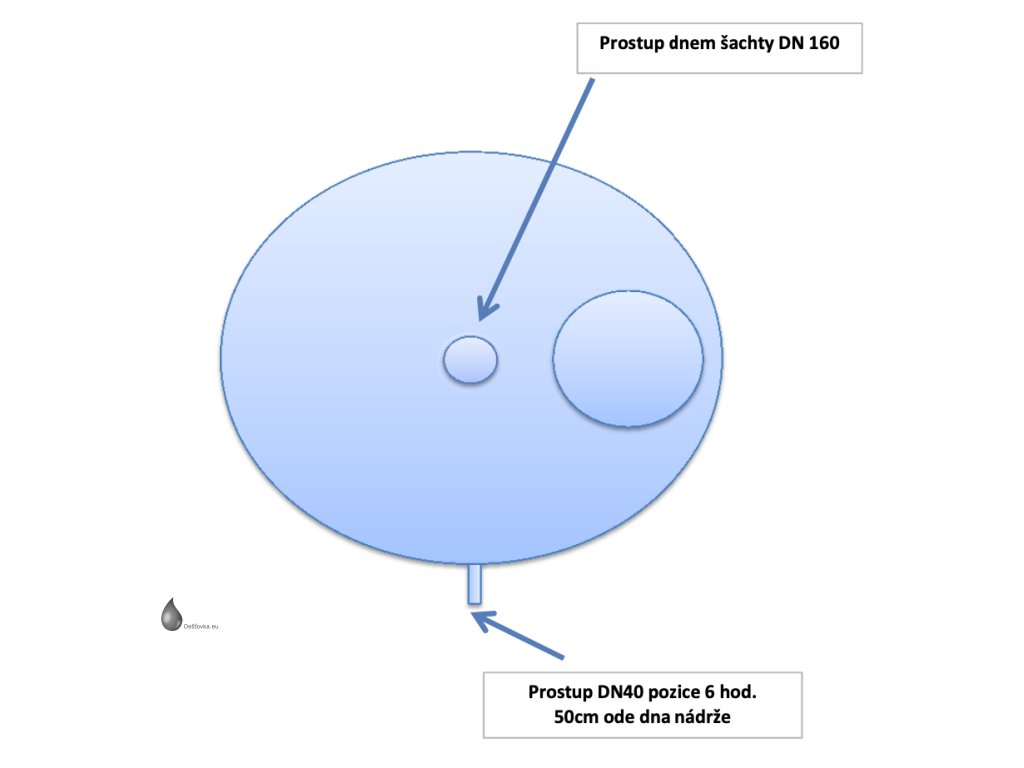

Prostup dnem šachty v průměru DN150/160, prostup z boku u dna 1x o průměru DN40. Na vyžádání je možné upravit, termín dodání se tím však může prodloužit, uveďte tuto informaci do poznámky u objednávky.

4 důvody proč vybrat toto řešení:

• Nízká cena oproti betonové šachtě

• Kompletní připravenost
• Jednoduchá instalace

• Snadná manipulace a obslužnost


Varianty produktu:

• Šachta na vrt samonosná 1000/1200

  • Průměr vnitřní: 1000 mm / Průměr vnější: 1200 mm / Výška: 1200 mm
• Šachta na vrt samonosná 1200/1300

  • Průměr vnitřní: 1200 mm / Průměr vnější: 1400 mm / Výška: 1300 mm
• Šachta na vrt samonosná 1400/1500

  • Průměr vnitřní: 1400 mm / Průměr vnější: 1600 mm / Výška: 1500 mm

Instalace šachty:

1. V okolí prostupu stávajícího vrtu se vykope jáma, rozměr jámy je určen velikostí nádrže, který je zvětšen o manipulační prostor min. 150 mm z každé strany.
2. Na dno stavební jámy se provede základová deska (třída betonu C20/25), vyztužena kari sítí (8/8 – 150/150) s rovinností 5 mm dle povahy podloží a rozměru nádrže (zvětšena min. o 150 mm). Beton musí být bez ostrých výstupků.
3. Po zatuhnutí betonu se na očištěnou základovou desku osadí šachta, která se nasadí vodotěsným prostupem ve dně šachty na stávající vrt.
4. Šachta se po usazení obsypává zeminou z výkopu (zbavenou ostrých předmětů) bez větších rázů, ale mírným zhutněním.
5. Víko nádrže se zahazuje postupně po celé nádrži ručně. NE BAGREM! Max zatížení zeminou je 200 mm, jinak je nutné udělat železobetonový strop nad celou jímkou i přes její okraje a betonový věnec, který se osadí příslušnými stavebními prvky dle uvažované míry zatížení. Dimenzování a způsob obetonování je nutné odborně staticky posoudit. Při tomto betonování navíc doporučuje výrobce podepření stropu nádrže trámky.
6. Vstupní a kontrolní otvor (komínek) vystupuje nad okolní terén, aby do nádrže nevnikala povrchová voda.

Rozsah dodávky:

• Šachta samonosná na vrtané studny dle varianty vč. plastového uzamykatelného poklopu
• Protiskluzové schůdky
• Otvor ve dnu 1x (dle požadavku)
• Vodotěsný prostup ve stěně 1x (dle požadavku)

Doporučené příslušenství:

• Nástavec na revizní komín

Technické údaje:

• Materiál - prvojakostní PP (polypropylen) bez recyklátu

Ke každé šachtě obdržíte:

• Dokumenty ke kolaudaci
• Montážní návod
• Záruční list (na faktuře)

Soubory ke stažení:

    Montážní návod - Šachta na vrt samonosná

    Technický list - Šachta na vrt samonosná
