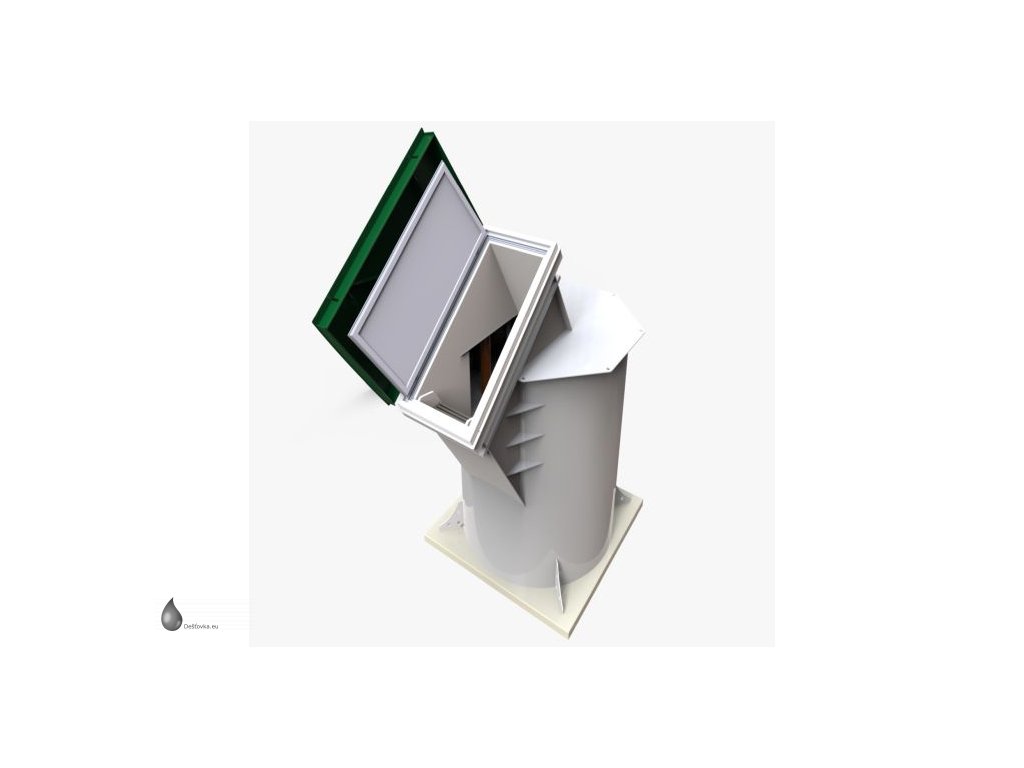

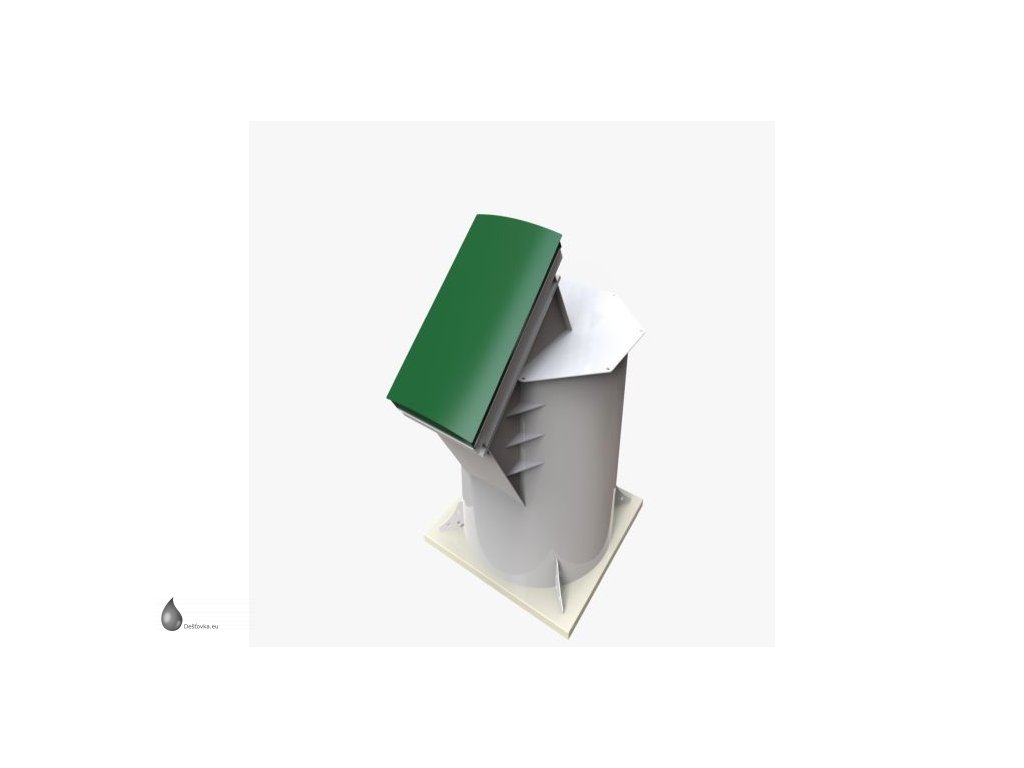

Prefabrikovaný plastový sklep Kellari 7

Používané odvzdušňovací trubky musí mít průřez nejméně 100 mm. Ventilační potrubí musí být bez ohybů a horizontálních úseků a umístěno na střeše nad hřebenem budovy. Napájecí potrubí by mělo být umístěno ve výšce nejméně 300 mm od povrchu země. Při instalaci sklepa vně budovy by mělo být možné, aby se dosáhl maximální výškový rozdíl mezi přítokem a odtokem vzduchu. Napájecí zdroj musí být stabilizován a neměl by se odchýlit od normy o více než 10%.

Elektrické zařízení sklepa vyžaduje pravidelnou kontrolu (nejméně jednou za rok) kvalifikovaným elektrikářem.

Životnost a záruční doba pro plastový sklep

Životnost plastových částí sklepa je minimálně 25 let. Zaručená životnost sklepa je 5 let od okamžiku instalace (v případě neoznačení v záruční knížce – 5 let od okamžiku prodeje sklepa).

Doporučení při používání

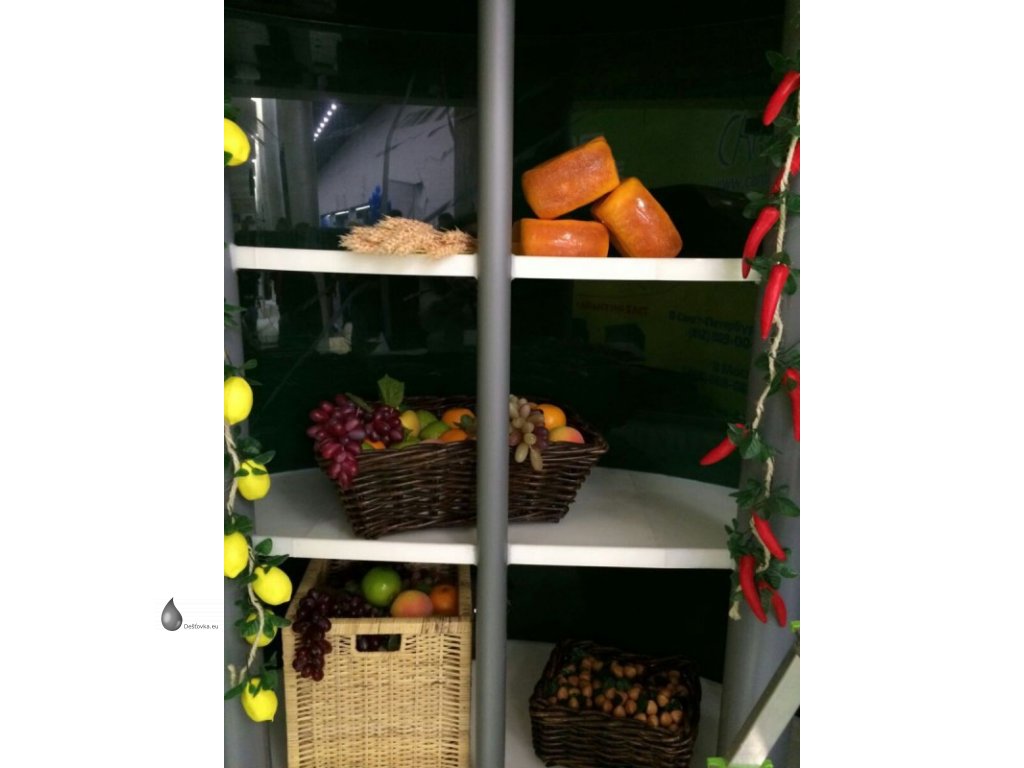

• Kellari sklep je vyroben z plastu odolného proti opotřebení, který není náchylný k hnilobě a oxidaci. Stěny a police ze sklepa nevyžadují speciální ošetření.
• Během provozu je možné povrchy očistit šetrnými čisticími prostředky.
• Používejte s opatrností schody.
• Při nakládání nebo vykládání různorodého zboží a materiálu buďte opatrní, proveďte tuto práci s další osobou.
• Neházejte na dno těžké předměty, aby nedošlo k poškození dna sklepa.

Montáž

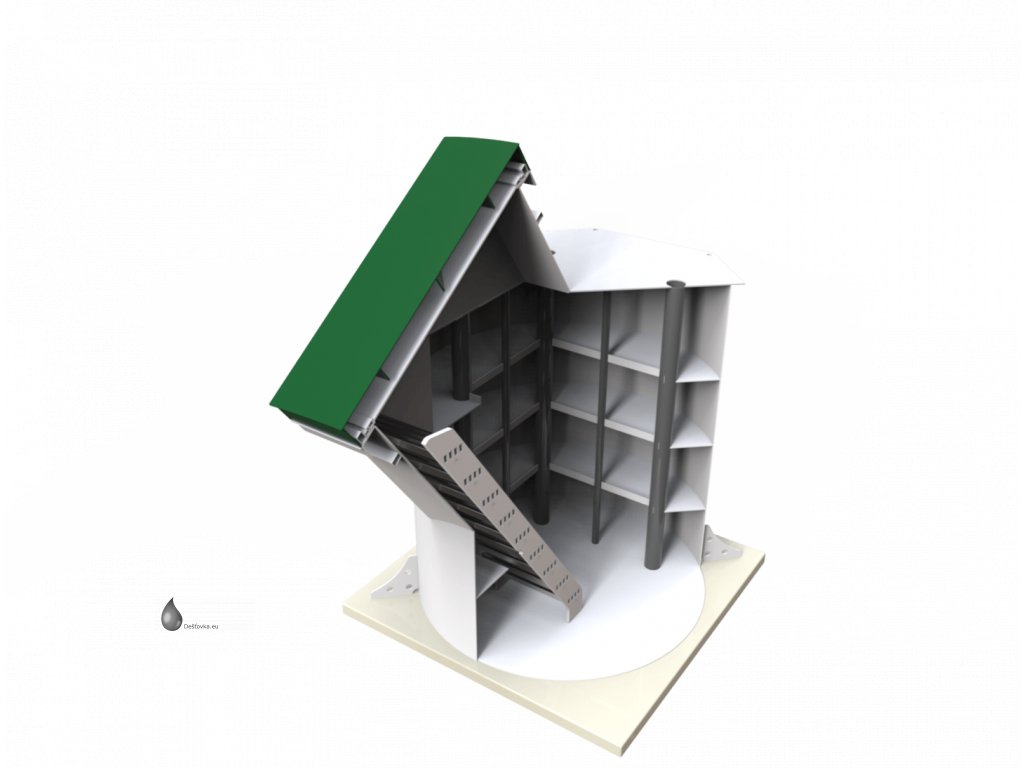

Kellari sklep je dodáván v kompletním stavu, sady vnitřního vybavení a doplňkového vybavení mohou být upevněny na standardních místech nebo jsou baleny zvlášť.

Postup při montáži sklepa Kellari:

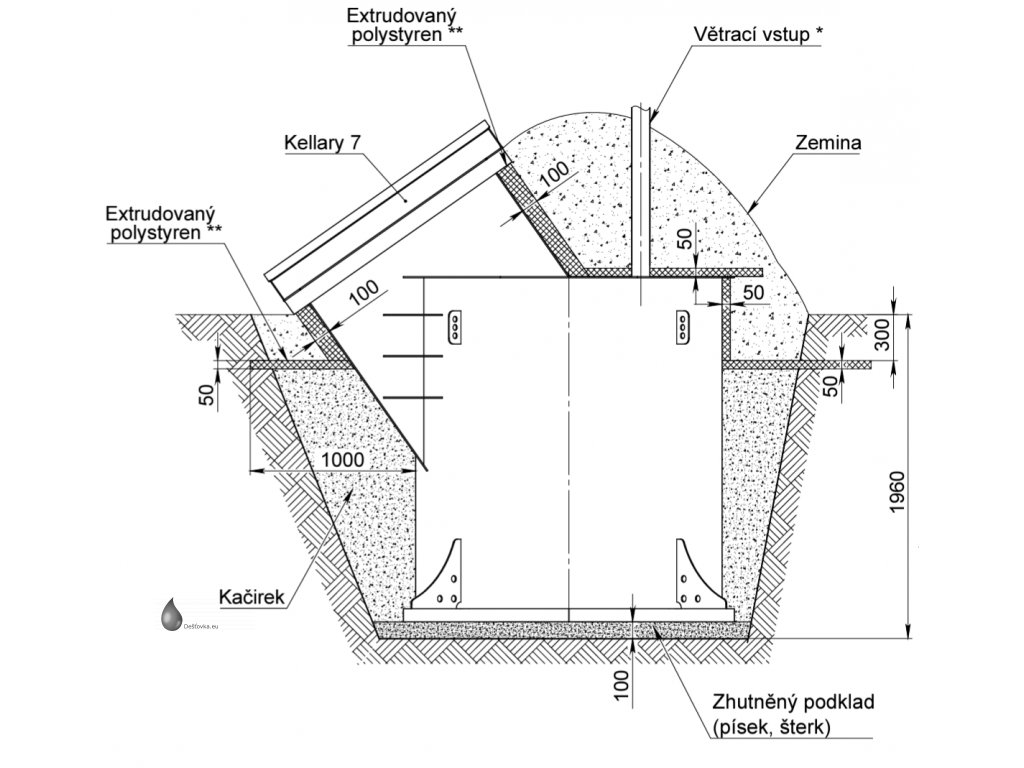

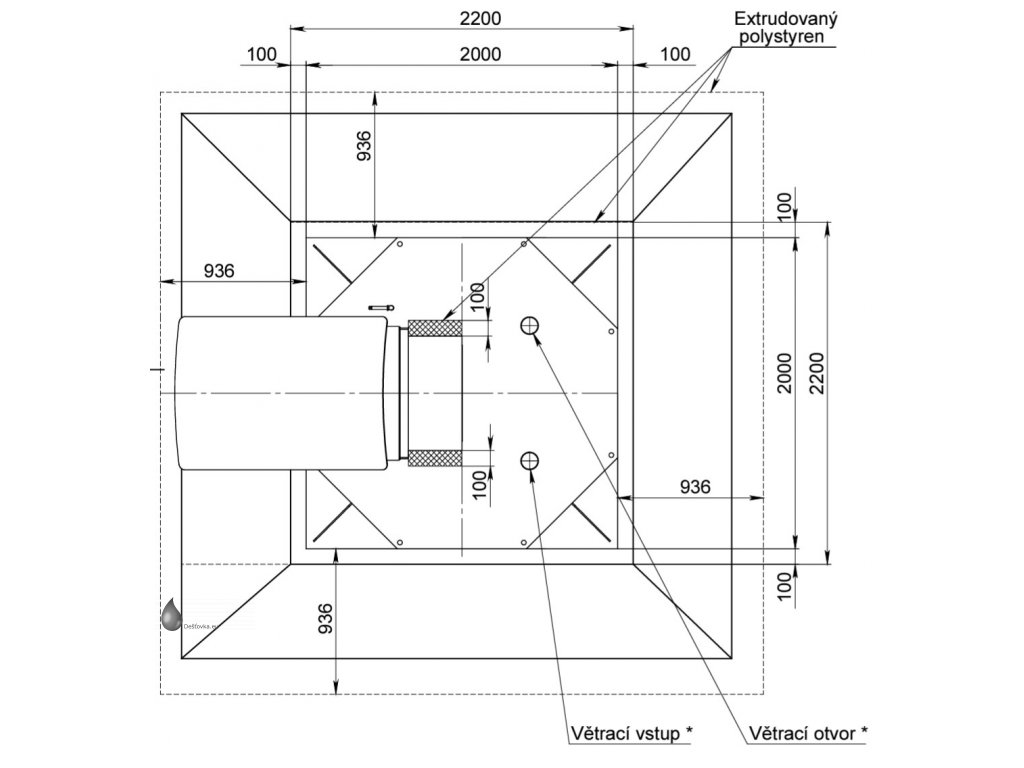

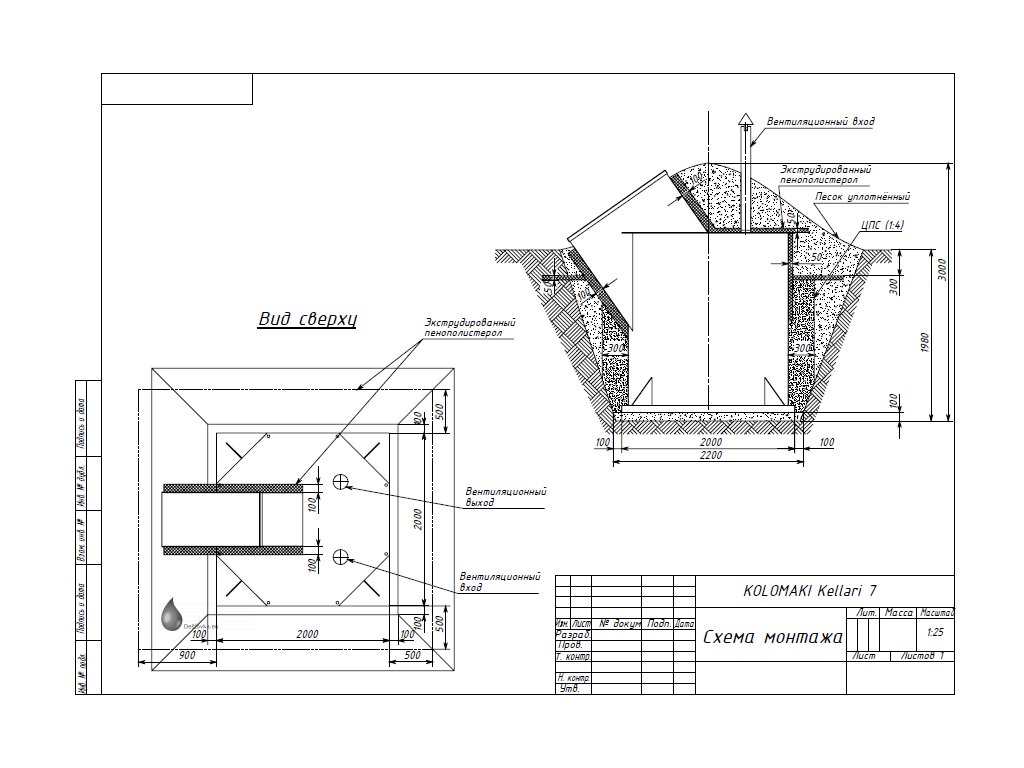

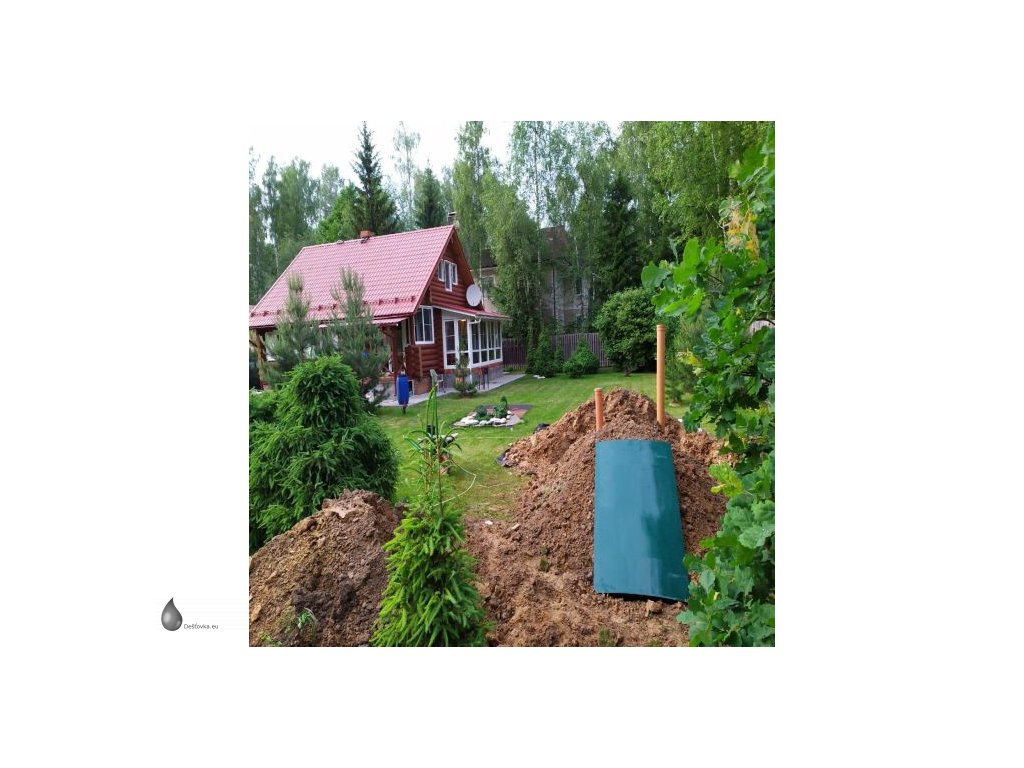

1. Připravte základovou jámu specifikovaných rozměrů. Při montáži standardního vybavení by hloubka výkopu měla být o 250 mm nižší než výška sklepa a o 500 mm širší a delší než je základna sklepa.

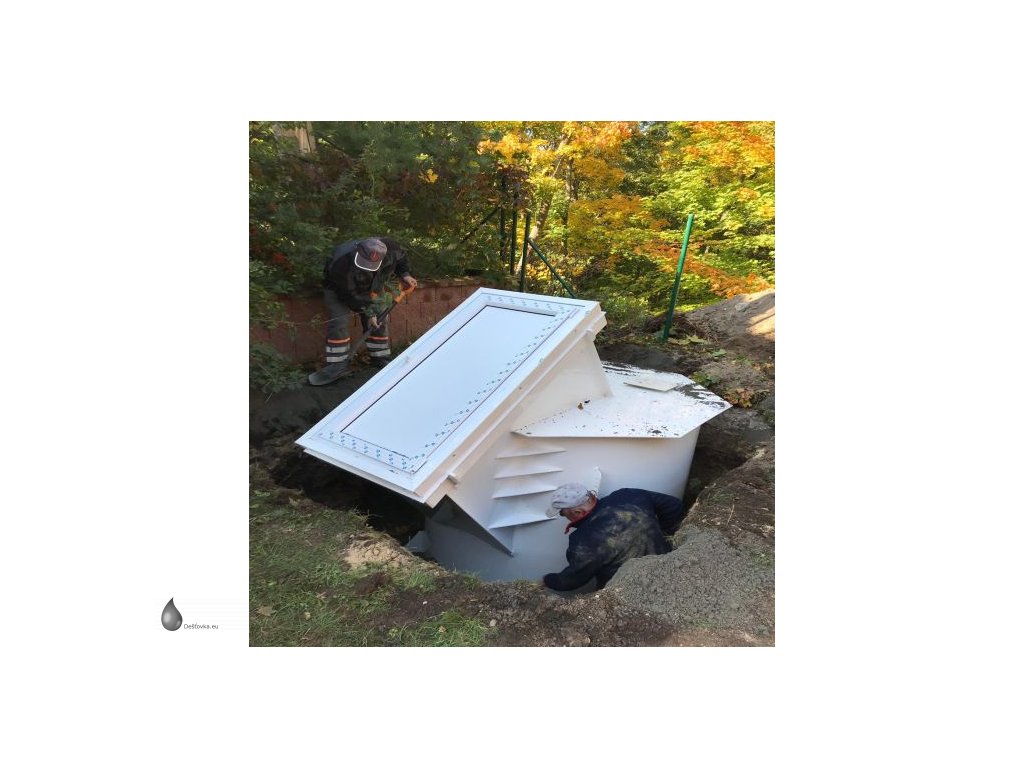

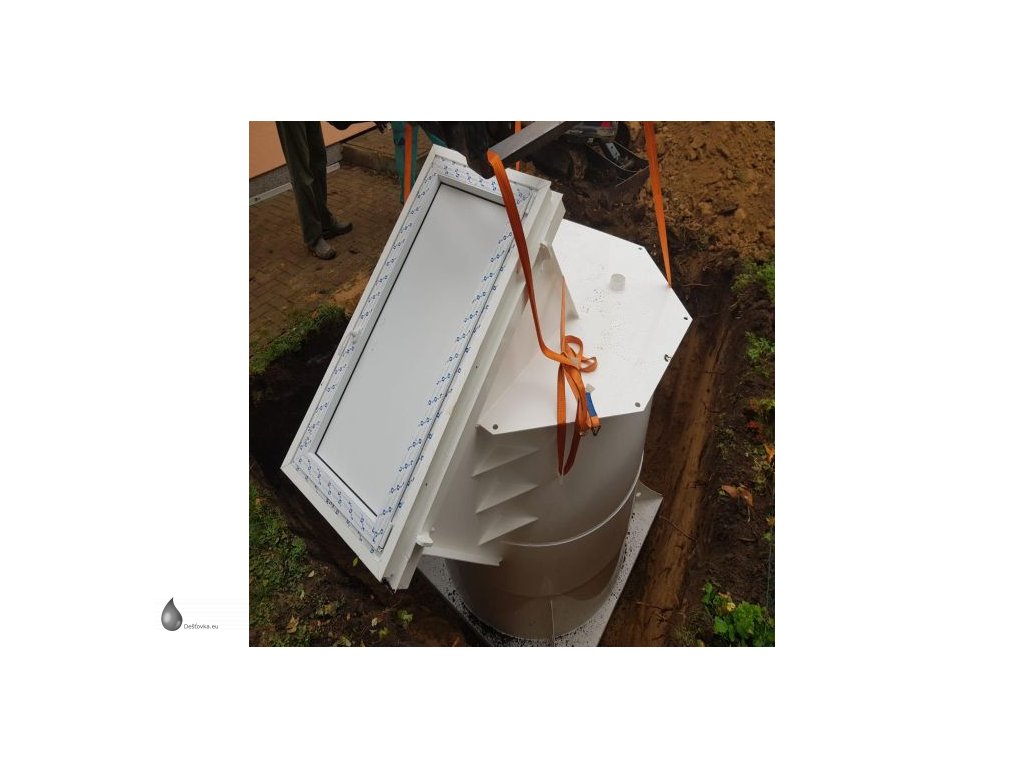

2. Umístěte sklep na zhutněnou a vyrovnanou základnu. Doporučuje se nasypat písková vrstva pod základnu.

3. Zkontrolujte, aby sklep, byl umístěn svisle v základové jámě.

4. V případě montáže sklepa v lokalitě s vysokou úrovní podzemní vody se doporučuje používat kotvící desky a lana pro dodatečnou ochranu zařízení před tlakem. Doporučujeme používat sadu plastových kotevních desek vyrobených společností Kolomaki. Umístěte a upevněte kotvící desky podle schématu zapojení.

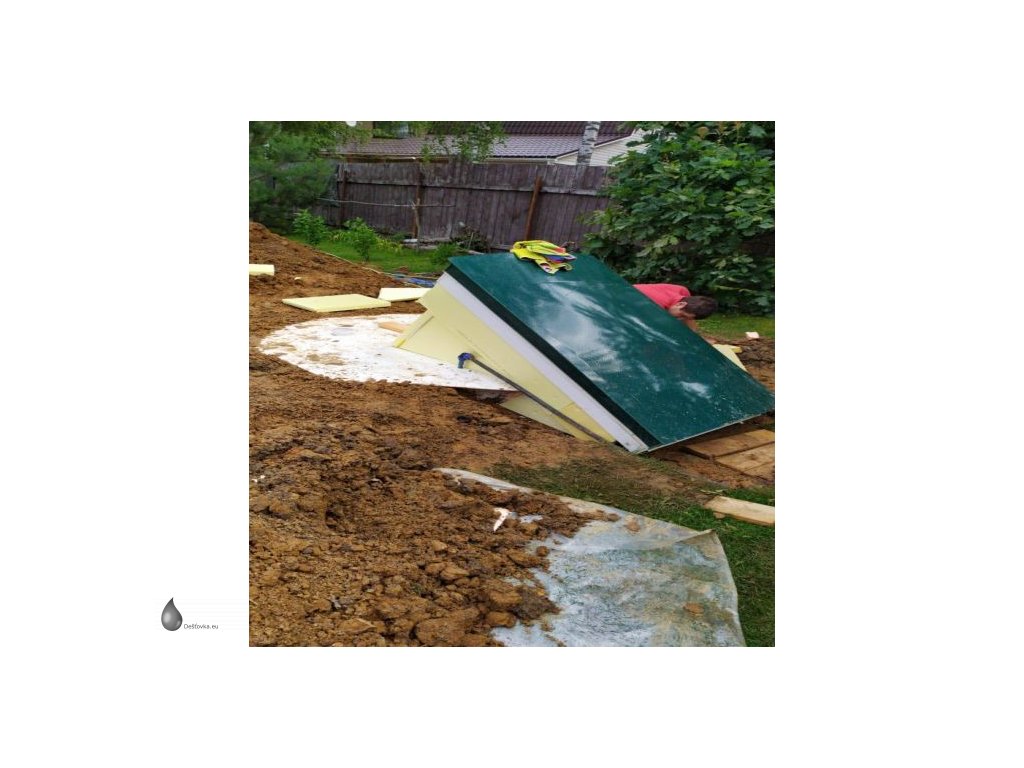

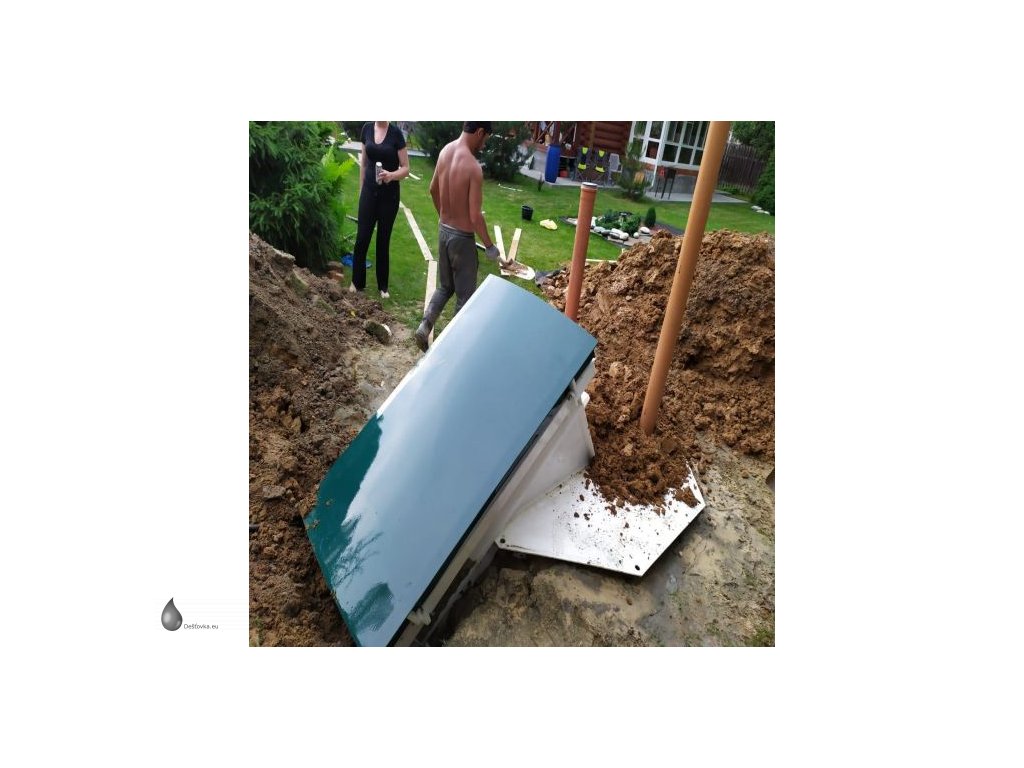

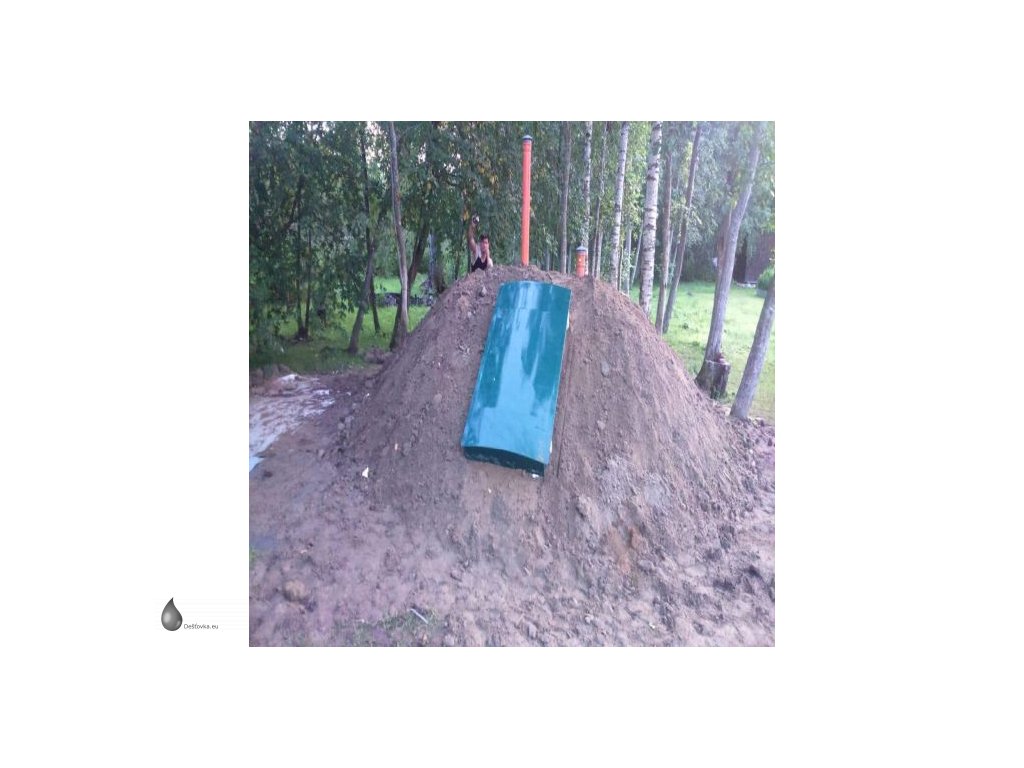

5. Vyplňte dutiny mezi sklepem a zeminou suchým betonem. Nalijte dovnitř sklepu 200-300 mm vody a stejnou vrstvu suchého betonu. Lehce udusat půdu kolem obvodu sklepa bez použití strojů. Opakujte postup až do plného obsypu sklepa.

6. Připojte ventilační potrubí k tryskám umístěným na stropě pracovní komory sklepa.

7. Odčerpejte vodu ze sklepa nejdříve po 7-14 dnech od montáže.

8. Připojte kabel, který dodává napětí z externího napájecího zdroje do svítidla. Napájejte externí řídící jednotku a zkontrolujte funkci osvětlení. Uvedené práce by měly být prováděny elektrikářem s odpovídající úrovní a kvalifikací.

9. Utřete vnitřní prostor sklepa suchým hadříkem.

Externí připojení napájení

Připojte externí napájecí zdroj a spotřebiče k řídicí jednotce.
Toto by měl provést elektrikář, který má kvalifikaci a osvědčení pro výkon této práce.

Dodržujte bezpečnostní předpisy!

Chraňte napájecí obvod jednotky RCD (zařízení pro zbytkový proud).

Sklep Kellari 7

1. V místnosti nad nebo vedle sklepa (kuchyňská linka, veranda, garáž atd.) Namontujte na stěnu řídící jednotku 220 / 12V (BU).

2. Nainstalujte zásuvku 220 V vedle řídicí jednotky.

3. Z rozvodné skříně do sklepa přiveďte napájení na 220 V. Standardní vodič z řídicí jednotky má délku 7 metrů. Pokud je vzdálenost do sklepa delší, pak je potřeba vyměnit stávající kabel za delší. Tento kabel by měl být měděný, s mnohem větším průřezem alespoň 3 x 0,75 mm2. Kabel je veden do sklepa přes průchodku se závitem a těsnící membránou(viz obrázek).

4. Ve sklepě upevněte osvětlení na strop, na místě, kde je svařovaná patka. Samosvorné šrouby jsou součástí sady.

5. Protáhněte kabel ze svítidla do ochranného zvlnění a zajistěte ho ve stávajících svorkách. Vložte kabel do svorkovnice.

6. Kabely připojte pomocí svorkovnice.

7. Na zeď můžete připojit konektor z rozvodné skříně do zásuvky 220 V. Současně se rozsvítí červená LED na BU.

8. Pokud je spínač napájení 220 V zapnutý, rozsvítí se žlutá kontrolka LED ve sklepě.
