Čistírna odpadních vod ČOV TopolWater Topas S 8EO

Detailní popis produktu

Čistírna odpadních vod TopolWater TOPAS S 8

Jedná se o biologickou čistírnu odpadních vod, která pracuje pomocí aktivovaného kalu ve vznosu. Nádoba ČOV má půdorysně kruhovitý tvar a obsahuje veškeré zařízení vč. dmychadla. Dmychadlo je využito k veškerému pohybu vody - aeraci, čerpadlu. Proces čištění je ovládán řídící jednotkou a data o průběhu lze zobrazit rovněž v mobilu, tabletu či počítači.

Typ TOPAS S 8 je vhodný pro objekty s 2-8 obyvateli.

ČOV TOPAS S - Základní informace

Využití: Čistění odpadních vod z rodinných domů a rekreačních objektů o 2-8 obyvatelích

Záruka: 2 roky

Rozměry: průměr podstavy je 1500 mm, výše je 2400 mm.

Váha: 250 kg

Výhodou této ČOV je ověřený systém využitelný pro rekreační objekty, za uvedené řešení získala firma TopolWater cenu GRAND PRIX na známém veletrhu ForArch. Jiné ČOV při nevyužitím delším než několik měsíců ztrácí schopnost čištění z důvodu odumírání aktivovaného kalu.

Základní výhody:

• Garantovaná účinnost i po 6 měsících bez přítoku splašků
• Wi-fi připojení, příprava na chytrou domácnost
• Konstrukce vhodná pro osazení i pod hladinu podzemní vody
• Vestavěný kalojem se stabilizací kalu
• Předsunutá akumulační nádrž pro bezproblémové vyrovnání nátoku
• Stabilní samonosná kruhová nádrž (patentovaná technologie)
• Dmychadlo je usazeno rovnou v nádrži

Postup montáže:

• Příprava podkladu
• Při běžných základových podmínkách bez zastižení hladiny spodní vody se vykope čtvercová jáma o straně 1,8 metru a hloubce 2,4 metru. Dno se vysype 150 mm štěrkopísku a následně se zhutní. V případě zastižení spodní vody či špatných základových poměrů (jíly atd.) se ČOV umístí na železobetonovou desku vyztuženou kari sítí dle návrhu projektanta.
• Instalace ČOV do výkopu:
• ČOV se usadí na dno s výškově s přesností do 50 mm. Následně se vodorovnost zkontroluje přiložením vodováhy na víko ČOV. Poté se provede obsyp nádrže do výše 300 mm a provede se zhutnění.
• Napojení přítoku:

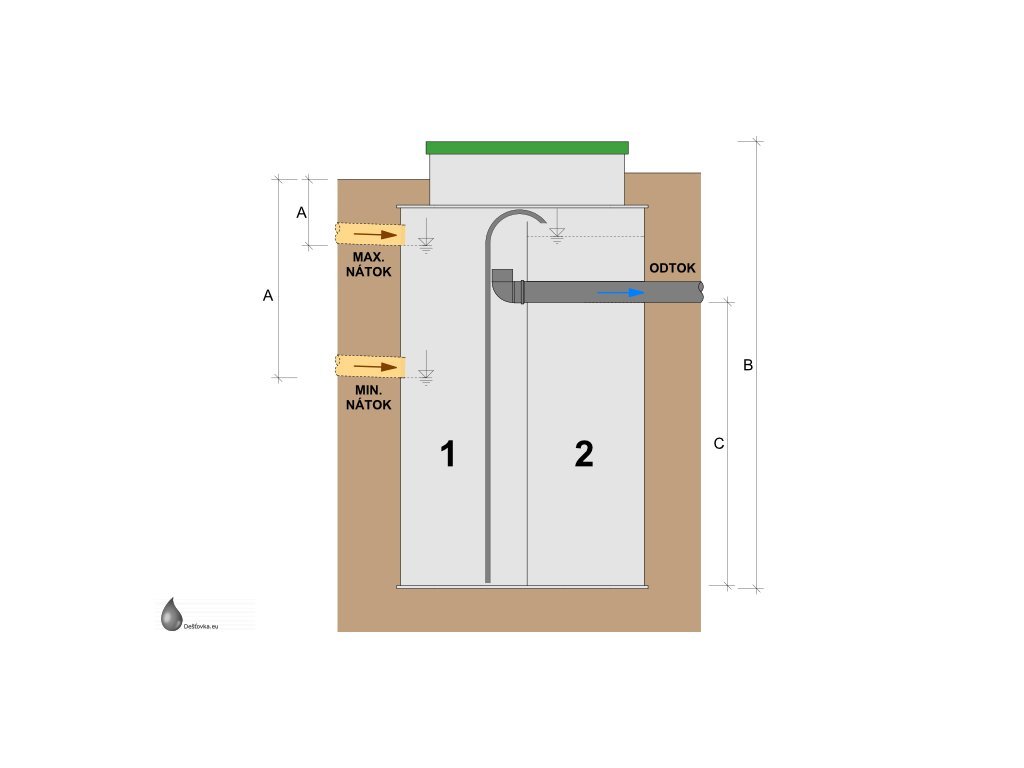

• Nátok se zhotoví v rozmezích hl. 0,4 - 1,3 metru od nivelety terénu. Buďto za pomocí svařování polypropylenu či umístěním speciální tvarovky pro DN110 bez nutnosti svařování (tvarovka je dodávána s výrobkem).
• Obsyp a napouštění ČOV:
• Čistírna se prvé napustí do výše 1,0 metru a následně obsype buďto pískem či "výkopkem", který však bude zbaven zrn větších než 10mm. Následně se ČOV naplní do výše plné akumulační nádoby.
• Napojení na elektrickou energii:
• ČOV obsahuje pro dočasně odzkoušení možnost napojení pomocí kabelu s vidlicí do zásuvky s napětím 230 V. Pro trvalé použití je nutné ČOV připojit pomocí kabelu CYKY 3J×2,5 na domovní rozvaděč se samostatným jističem a uvedená elektroinstalace musí být vybavena proudovým chráničem.

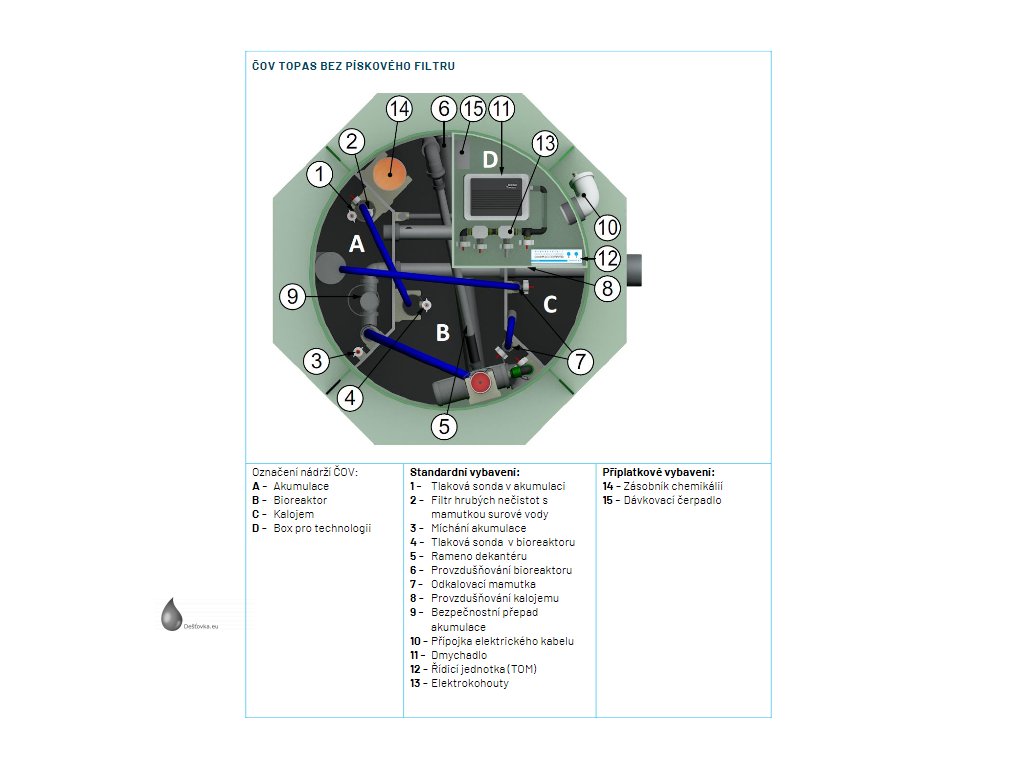

Technologický postup čištění:

1. Fáze plnění bioreaktoru

Odpadní vody natékají do akumulační nádoby, následně jsou přečerpány po bioreaktoru, kde probíhá provzdušňování aeračními rošty.

2. Fáze sedimentace

V tuto chvíli je dmychadlo vypnuto, nedochází k provzdušnění. Vlivem hmotnosti se oddělí kal, který sedimentuje na dno nádrže. Sedimentace trvá předem nastavenou dobu.

3. Fáze odkalení

Uvedené kaly, které usedly na dno bioreaktoru jsou odčerpány do samostatného kalojemu, kde dojde k jeho vysušení a stabilizaci.

4. Fáze vypouštění

Následně je odčerpána předem daná výše přečištěné vody, která následně odtéká do akumulace (dle potřeby nádrž, zemní filtr atd.)

5. Fáze recirkulace

Část vody se přečerpá z bioreaktoru do kalojemu, kde po jeho naplnění dojde k přepadu do první nádoby - akumulace.

Legislativa a ČOV

Tato ČOV splňuje limity dané kategorií PZV výrobku certifikace CE dle nařízení vlády č. 57/2016 Sb., pro vypouštění do vod povrchových a současně splňuje kategorii III. výrobku certifikace CE dle nařízení vlády č. 401/2015 Sb., pro vypouštění do vod podzemních. Uvedené dílo proto může být povoleno tzv. "na ohlášení".

Chaty, chalupy, chataři

Čistírna je jako jedna z mála vhodná i pro neustálený přítok, je tak ideální pro umístění na chatě či chalupě, kde je vyvážení jímek neekonomické či neekologické. ČOV TOPAS S je první čistírna s nezávislým testováním funkce po 3 a 6 měsících bez přítoku splašků. Zkušebním ústavem SZÚ v Brně bylo provedeno testování 2 ks ČOV TOPAS S s přerušením přítoku splašků na 3 měsíce a 6 měsíců. U obou čistíren byla do 3 dnů po obnovení přítoku dosažena účinnost čištění 97%. K testování byly použity sériově vyráběné a certifikované ČOV TOPAS S (CE výrobek).

Varianty produktu

Produkt lze zakoupit ve více variantách - dle množství obyvatel objektu od 1-35 osob, následně lze doplnit pískový filtr, UV lampu či GSM modul.

Soubory ke stažení

TOPAS 5 S - MANUÁL
