Čerpací jímka BLACK LINE BOX 2VE MORAVA XTREME

Přečerpávací stanice BLACK LINE BOX 2 VE MORAVA XTREME představuje špičkové technické řešení pro podzemní shromažďování a čerpání odpadních vod z velkých nemovitostí, kde výpadek čerpání není možný. Instalací dvou čerpadel je zajištěn klíčový princip: jedno čerpadlo je v provozu, zatímco druhé slouží jako plná záloha. V případě poruchy primární jednotky nebo při extrémně vysokém nátoku se obě čerpadla automaticky sepnou souběžně (špičkový provoz), což zajišťuje rychlé a bezpečné odvedení velkého objemu vod do sítě tlakové kanalizace.

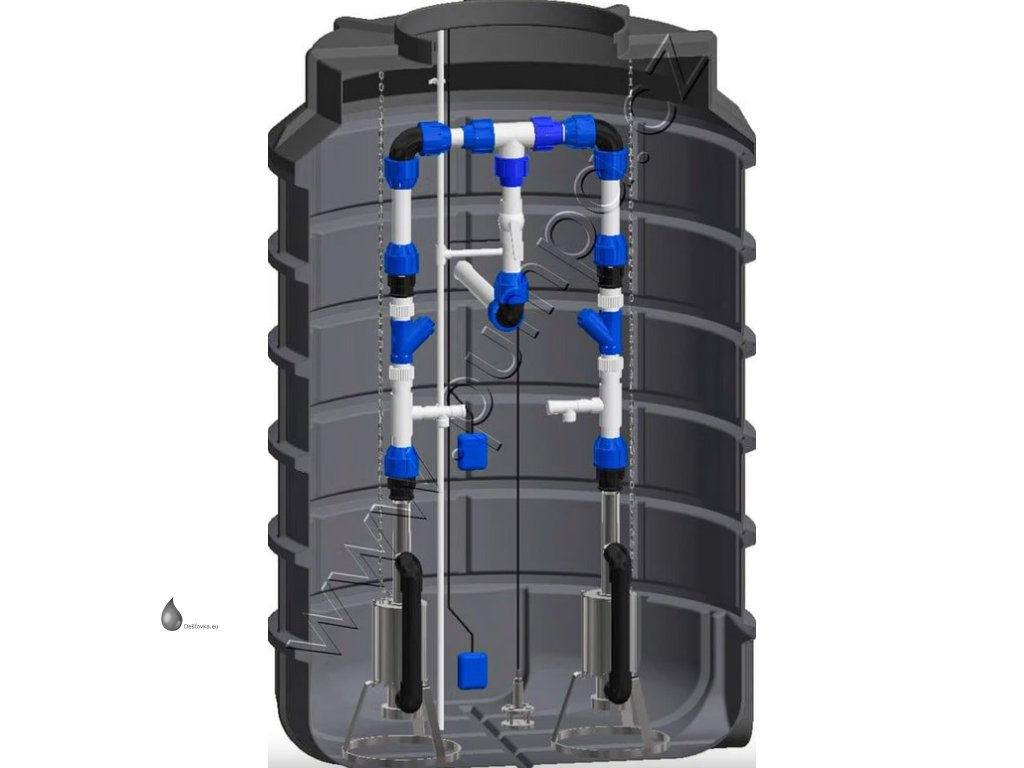

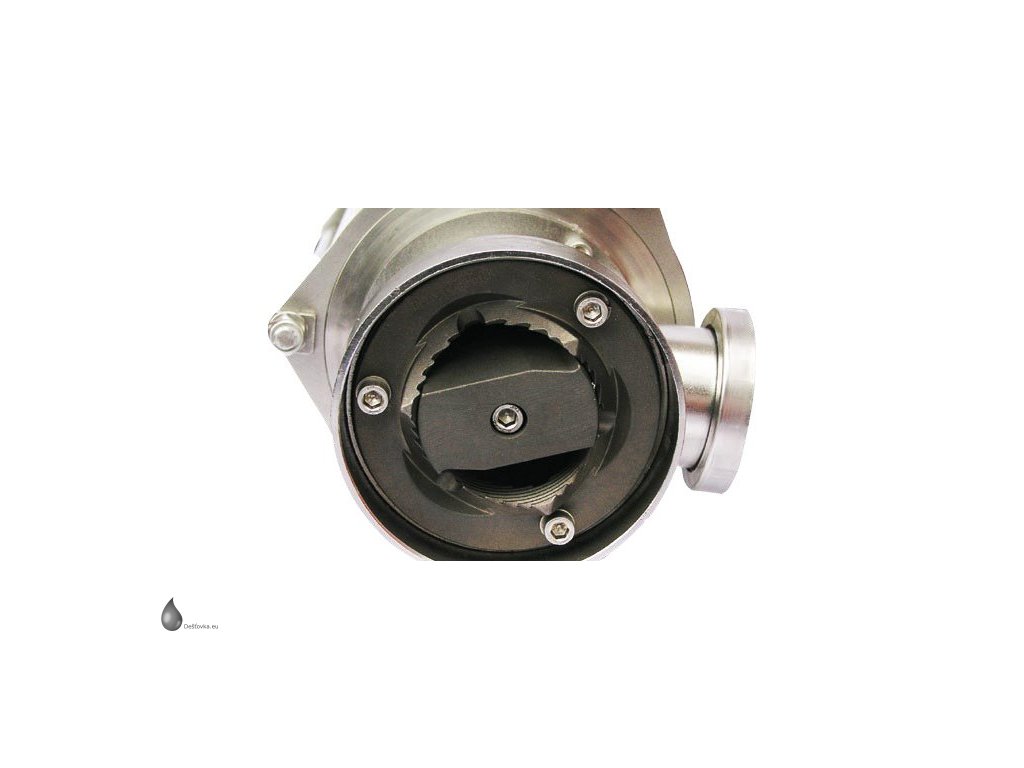

Srdcem tohoto duplexního systému jsou dvě celonerezová vřetenová čerpadla PUMPA Inox Morava. Tato čerpadla jsou konstruována s řezacím zařízením (mělnicími noži), které efektivně zpracovává pevné příměsi ve splaškových vodách. Tato technologie je zárukou, že nedojde k ucpání výtlačného potrubí, a to i při čerpání na dlouhé vzdálenosti. Celá sestava je dodána jako kompletně vystrojená jímka včetně všech potřebných armatur, potrubí a řetězů pro snadné vytažení čerpadel při servisu.

Ovládání zajišťuje automatika XTREME2 s krytím IP55 pro venkovní použití. Tato jednotka nejen že garantuje naprosto automatický provoz, ale především řídí střídavý provoz obou čerpadel. Tím je dosaženo rovnoměrného zatížení a prodloužení jejich celkové životnosti. Bezpečnostní funkce jsou maximalizovány: systém je chráněn před přetížením a chodem na prázdno, a je vybaven vestavěnou akustickou a vizuální signalizací, která včas upozorní obsluhu na jakoukoli poruchu nebo dosažení kritické maximální hladiny. Řídící modul standardně umožňuje i manuální (ruční) odčerpání jímky.

Popis montáže:

Pro správnou instalaci a zachování záruky je nezbytné dodržet montážní pokyny. Čerpací jímka musí být osazena na vodorovnou základovou plochu, která je buď tvořena 20 cm silnou vrstvou zhutněného štěrkopísku (min. 90% PS), nebo 10 cm silnou monolitickou betonovou plochou. Základová plocha musí přesahovat půdorys dna šachty o minimálně 25 cm.

V případě výskytu spodní vody v místě instalace je klíčové zajistit, aby veškeré práce byly prováděny bez přítomnosti podzemní vody. V takových podmínkách je doporučeno spodní část šachty osadit do betonového lože a jímku obetonovat, přičemž beton musí přesahovat předpokládanou nejvyšší hladinu podzemní vody o 0,5 m.

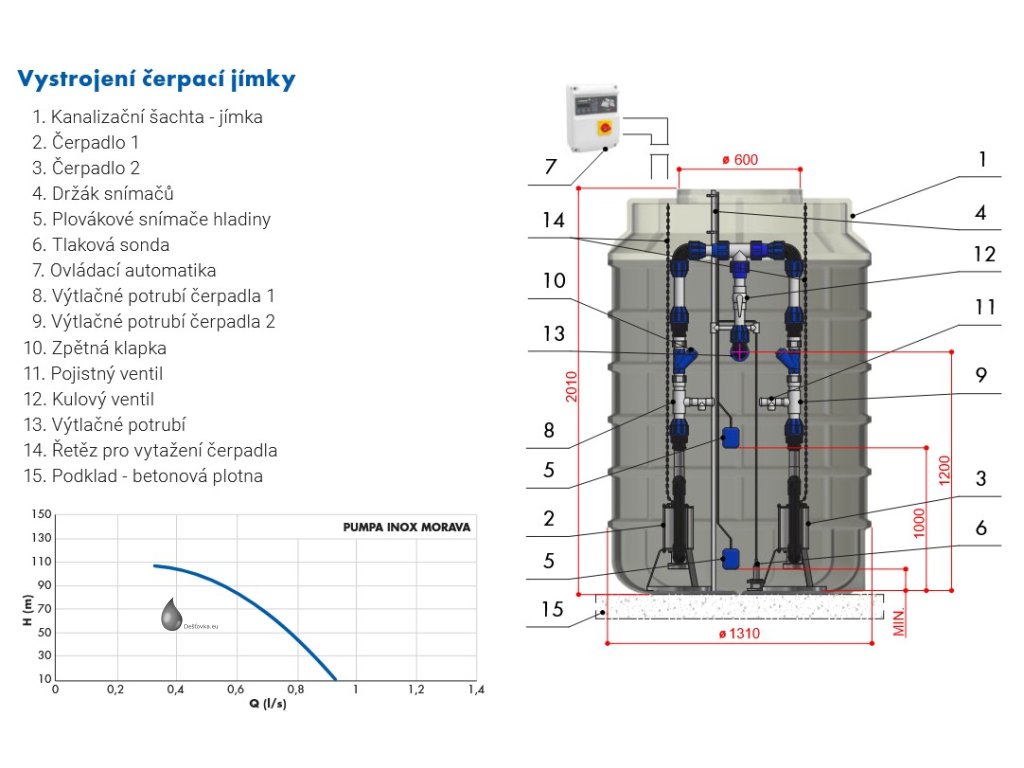

Rozsah dodávky:

• Tělo čerpací jímky
• 2x celonerezové vřetenové čerpadlo MORAVA s integrovaým řezacím zařízením
• Poklop s nosností do 200 kg
• 2x plovákový snímač
• 2x vodivostní sonda
• Výtlačné potrubí
• Zpětná klapka
• Pojistný ventil
• Kulový uzavírací ventil
• Výtlačné potrubí DN40
• 2x řetěz pro vytažení
• Držák snímačů
• Ovládací automatika
