Čerpací jímka BLACK LINE BOX 1VE MORAVA MASTER

Detailní popis produktu

Čerpací jímka BLACK LINE BOX 1VE MORAVA MASTER 230V/400V

Přečerpávací stanice BLACK LINE BOX 1 VE MORAVA CLASSIC představuje profesionální, hotové řešení pro podzemní shromažďování a čerpání odpadních vod z rodinných domů, rekreačních objektů i obytných domů. Tato jednotka je navržena tak, aby ekonomicky a hospodárně vyřešila odvod odpadních vod v místech, kde je náročné nebo nemožné vybudování gravitační kanalizace. Čerpací jímka je určena pro přečerpání odpadní či jiné vody v místech, kde díky nevhodnému terénu či spádu nelze využít gravitační způsob odtoku. Nátok do jímky je vždy gravitační a to potrubím nejčastěji KG průměru 150 mm, při dosažení potřebné výšky akumulované vody sepíná na základě signálu z dvou plovoucích spínačů a sond čerpadlo a dochází k výtlaku pomocí čerpadla včetně rozmělnění mechanických nečistot před vstupem do čerpadla.
Srdcem celé sestavy je celonerezové čerpadlo PUMPA Inox Morava. Jedná se o vřetenové čerpadlo, které je speciálně vybaveno pro čerpání splaškových vod. Tato technologie zajišťuje, že čerpadlo je schopno zpracovat pevné příměsi v odpadní vodě a efektivně je dopravit do tlakové kanalizační sítě.
Výtlak je připraven o průměru 40 mm, jímka má vestavěnou signalizaci poruchy čerpadla a přetečení splaškových vod pomocí akustické signalizace. Provoz je zajištěn automaticky na základě spínačů. Jímka je vybavena řídícím modulem, který umožňuje ruční odčerpání vod z jímky v případě havárie.

Varianty produktu:

• Čerpadlo MORAVA se vstupním napětí 230 V
• Čerpadlo MORAVA se vstupním napětí 400 V

Napětí 230V nebo 400V:

Co se týče napětí pro čerpadlo, obecně většina dostupné literatury uvádí, že čerpadla pro přečerpávací jímky na napěťové hladině 400V jsou provozně spolehlivější a fungují lépe na místech s poddimenzovanou soustavou - dlouhé elektrické přípojky, slabé průřezy vodičů či časté výpadky. Trojfázové provedení je také levnější a to většinou až o desítky procent, uvedené je dáno rozdílnou výrobní konstrukcí. V případě třífázového zapojení je ovšem důležité mít namysli, že při výpadku jedné z fází může dojít k poškození čerpadla které zůstane v chodu, je tedy nutné uvedenou ochranu a instalaci zajistit odborně způsobilou osobou. Ovšem existují i lokality, kde se nelze připojit k vyššímu napětí než 230V.

Rozdíl oproti variantě jímky CLASSIC:

Rozdíl mezi MORAVA CLASSIC a MORAVA MASTER spočívá především ve způsobu, jakým ovládací automatika monitoruje hladinu v čerpací jímce a zajišťuje ochranu čerpadla. Zatímco obě sady využívají stejné celonerezové vřetenové čerpadlo PUMPA Inox Morava s řezacím zařízením, model CLASSIC snímá hladinu pouze pomocí dvou plovákových spínačů. Naproti tomu model MASTER představuje technologicky vyspělejší řešení s redundantní ochranou, neboť k plovákům přidává ještě dvě vodivostní sondy. Toto zdvojené snímání poskytuje vyšší jistotu, přesnější kontrolu nad cykly čerpání a robustnější ochranu čerpadla před chodem na prázdno (na sucho). Automatika MASTER navíc typicky nabízí detailnější signalizaci, kdy akusticky upozorní nejen na poruchu čerpadla, ale i na dosažení kritické maximální hladiny, což ji činí ideální volbou pro projekty s nejvyššími nároky na spolehlivost a prevenci havárií.

Popis:

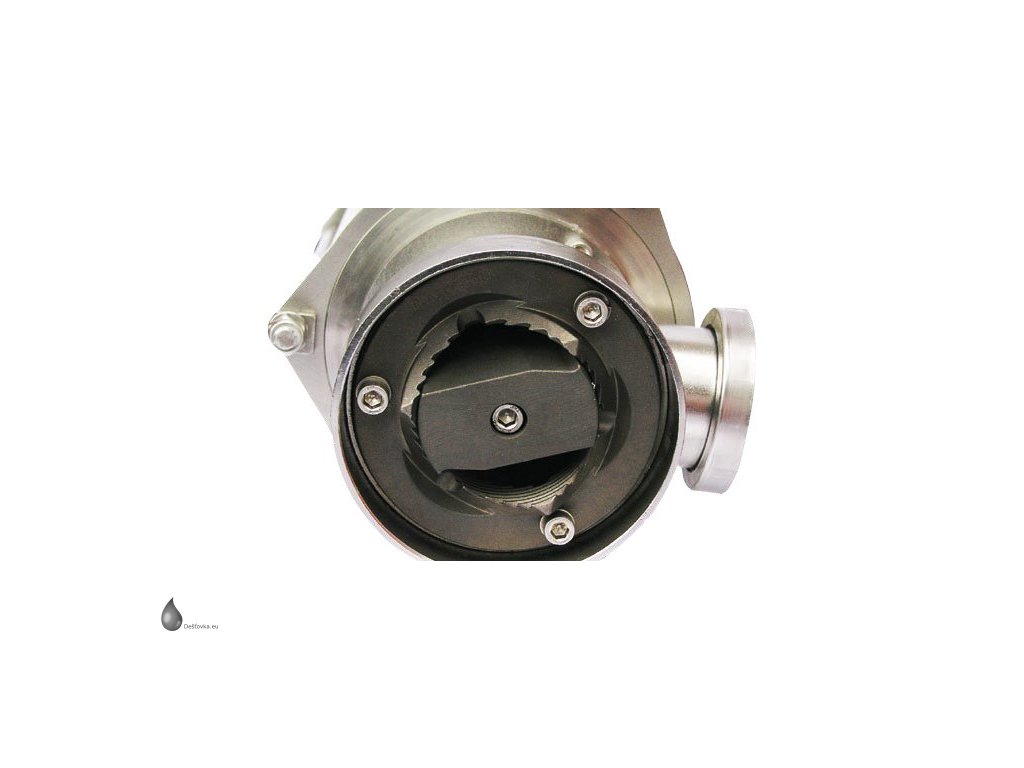

Naprosto automatický provoz zajišťuje řídící modul, který umožňuje také ruční odčerpání jímky. V srdci sestavy je celonerezové čerpadlo, které spolehlivě odolá agresivním odpadním vodám. Díky mělnicím nožům u vstupu do čerpadla, které efektivně zpracovávají pevné příměsi, se významně snižuje pravděpodobnost poruchy čerpadla. Bezpečnostní funkce jsou na vysoké úrovni: systém je vybaven proudovým chráničem , a ochrana před chodem na prázdno (tzv. během na prázdno) je zajištěna pomocí plováků a vodivostních sond. Navíc, vestavěná akustická signalizace okamžitě upozorní na možnou havárii nebo kritické přelití jímky. Celé řešení, dodávané jako kompletní vystrojená jímka, je určeno pro venkovní použití s krytím IP55, což zaručuje jeho odolnost v náročných podmínkách.

Popis montáže:

Pro správnou instalaci a zachování záruky je nezbytné dodržet montážní pokyny. Čerpací jímka musí být osazena na vodorovnou základovou plochu, která je buď tvořena 20 cm silnou vrstvou zhutněného štěrkopísku (min. 90% PS), nebo 10 cm silnou monolitickou betonovou plochou. Základová plocha musí přesahovat půdorys dna šachty o minimálně 25 cm.

V případě výskytu spodní vody v místě instalace je klíčové zajistit, aby veškeré práce byly prováděny bez přítomnosti podzemní vody. V takových podmínkách je doporučeno spodní část šachty osadit do betonového lože a jímku obetonovat, přičemž beton musí přesahovat předpokládanou nejvyšší hladinu podzemní vody o 0,5 m.

Rozsah dodávky:

• Tělo čerpací jímky
• Celonerezové vřetenové čerpadlo (dle varianty)
• Poklop s nosností do 200 kg
• 2ks plovákových snímačů
• 2ks vodivostní sondy
• Výtlačné potrubí
• Zpětná klapka
• Pojistný ventil
• Kulový uzavírací ventil
• Výtlačné potrubí DN40

Soubory ke stažení:

    Montážní návod - čerpací jímka BLACK LINE BOX 1VE MASTER

    Katalogový list - čerpací jímka BLACK LINE BOX 1VE MASTER

    Montážní návod - řídící jednotka čerpací jímky BLACK LINE BOX 1VE MASTER
