Čerpací jímka BLACK LINE BOX 1 VP PQD
Kód: ZB00044607 ZB00044609 ZB00044610 Zvolte variantuSouvisející produkty
Detailní popis produktu
Čerpací jímka BLACK LINE BOX 1 VP PQD
Čerpací jímka je určena pro přečerpání odpadní či jiné vody v místech, kde díky nevhodnému terénu či spádu nelze využít gravitační způsob odtoku. Nátok do jímky je vždy gravitační a to potrubím nejčastěji KG průměru 150 mm, při dosažení potřebné výšky akumulované vody sepíná na základě signálu z dvou plovoucích spínačů a sond čerpadlo a dochází k výtlaku pomocí čerpadla včetně rozmělnění mechanických nečistot před vstupem do čerpadla.
Srdcem stanice je robustní celonerezové čerpadlo, které je díky vřetenové technologii a mělnicím nožům konstruováno tak, aby spolehlivě odolalo agresivním odpadním vodám a snižovalo pravděpodobnost poruchy způsobené pevnými příměsemi u vstupu do čerpadla
Výtlak je připraven o průměru 50 mm, jímka má vestavěnou signalizaci poruchy čerpadla a přetečení splaškových vod pomocí akustické signalizace. Provoz je zajištěn automaticky na základě spínačů.
Varianty produktu:
- BLACK LINE BOX 1 VP PQD 7-8
- Maximální průtok: 250 l/min
- Maximální výtlačná výška: 12 m
- Jmenovitý výkon motoru čerpadla: 0,75 kW = 750 W
- Jmenovitý proud: 5,2 A
- BLACK LINE BOX 1 VP PQD 7-12
- Maximální průtok: 300 l/min
- Maximální výtlačná výška: 15 m
- Jmenovitý výkon motoru čerpadla: 1,1 kW = 1100 W
- Jmenovitý proud: 7,3 A
- BLACK LINE BOX 1 VP PQD 7-16
- Maximální průtok: 315 l/min
- Maximální výtlačná výška: 19 m
- Jmenovitý výkon motoru čerpadla: 1,5 kW = 1500 W
- Jmenovitý proud: 9,5 A
Popis montáže jímky:
Pro zachování záruky a dlouhodobé stability jímky je bezpodmínečně nutné dodržet montážní návod. Jímka musí být usazena na vodorovnou základovou plochu (přesah min. 150 mm) vytvořenou z dobře zhutnitelné nesoudržné zeminy (např. štěrkopísek o síle min. 200 mm a míře hutnění min. 85% pgs) nebo nahrazenou monolitickou betonovou deskou o síle 150 mm. Následný obsyp se provádí po vrstvách maximálně 300 mm a pouze nesoudržnými zeminami (štěrk, štěrkopísek, drcené kamenivo 8/16), které neobsahují částice větší než 35 mm. Je třeba se vyhnout používání hlinitých a jílovitých zemin, jelikož nedostatečné hutnění nebo nevhodný obsyp vede k riziku deformace pláště šachty. Jímky jsou samonosné, obetonování se doporučuje pouze v případech, kdy je v místě osazení vyšší hladina podzemní vody.

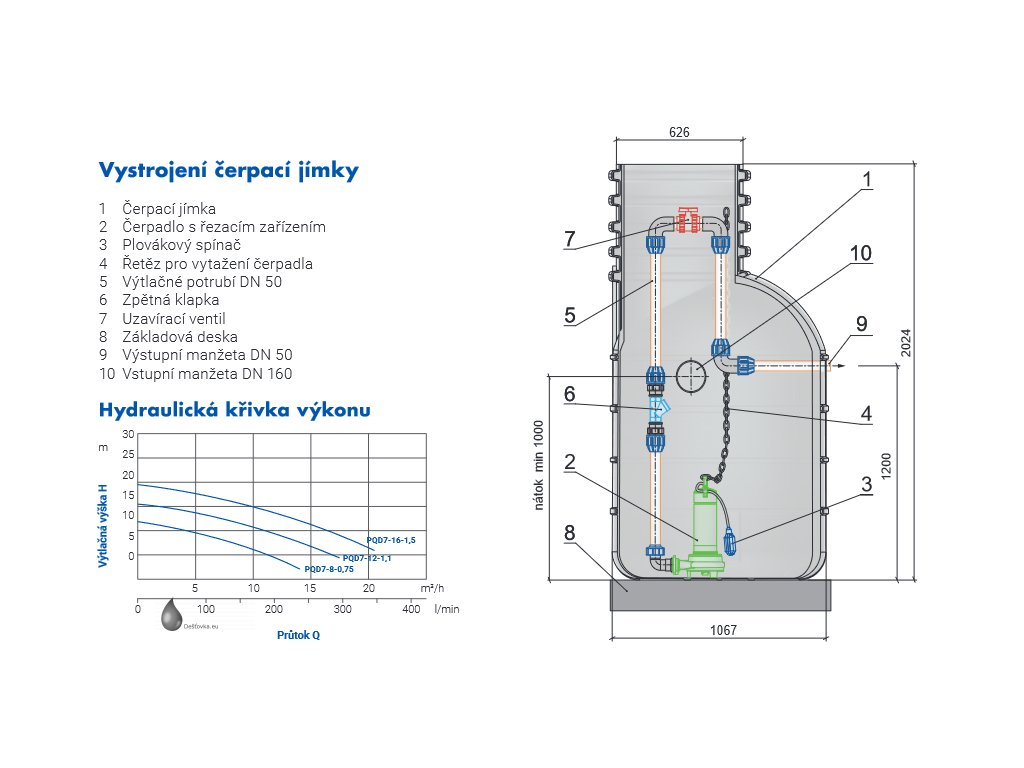

Rozsah dodávky:
- Kanalizační plastová šachta
- Čerpadlo s řezacím zařízením
- Plovákový spínač
- Řetěz pro vytažení čerpadla
- Výtlačné potrubí DN 50
- Zpětná klapka
- Kulový uzavírací ventil
- Výstupní těsnění DN 50
- Vstupní těsnění DN 150/160
Soubory ke stažení:
Montážní návod - Čerpací jímka BLACK LINE BOX 1 VP PQDDoplňkové parametry
| Kategorie: | Vystrojené čerpací jímky s čerpadlem |
|---|---|
| Záruka: | 5 let |
| Atest na pitnou vodu: | NE |
| Automatická tepelná ochrana: | ANO |
| Délka kabelu (m): | 10 |
| Jmenovitý proud (A): | 5,2, 7,3, 9,5 |
| Jmenovitý výkon motoru čerpadla (W): | 750, 1100, 1500 |
| Konstrukce: | odstředivá |
| Maximální průtok (l/min): | 250, 300, 315 |
| Maximální teplota čerpaného média (°C): | 35 |
| Maximální výtlačná výška (m): | 12, 15, 19 |
| Oběžné kolo materiál: | litina |
| Objem nádoby (l): | 850 |
| Ochrana proti chodu na sucho: | NE |
| Regulace otáček: | NE |
| Řezací zařízení: | ANO |
| Vlastní vypínač: | NE |
| Vstupní napětí (V): | 230 |
| Výtlačné hrdlo ["]: | DN50 |
| Zpětná klapka: | ANO |
-
Montážní návod - čerpací jímka BLACK LINE BOX 1 VP PQD (1.9 MB)
-
Katalogový list - čerpací jímka BLACK LINE BOX 1 VP PQD (1.2 MB)
