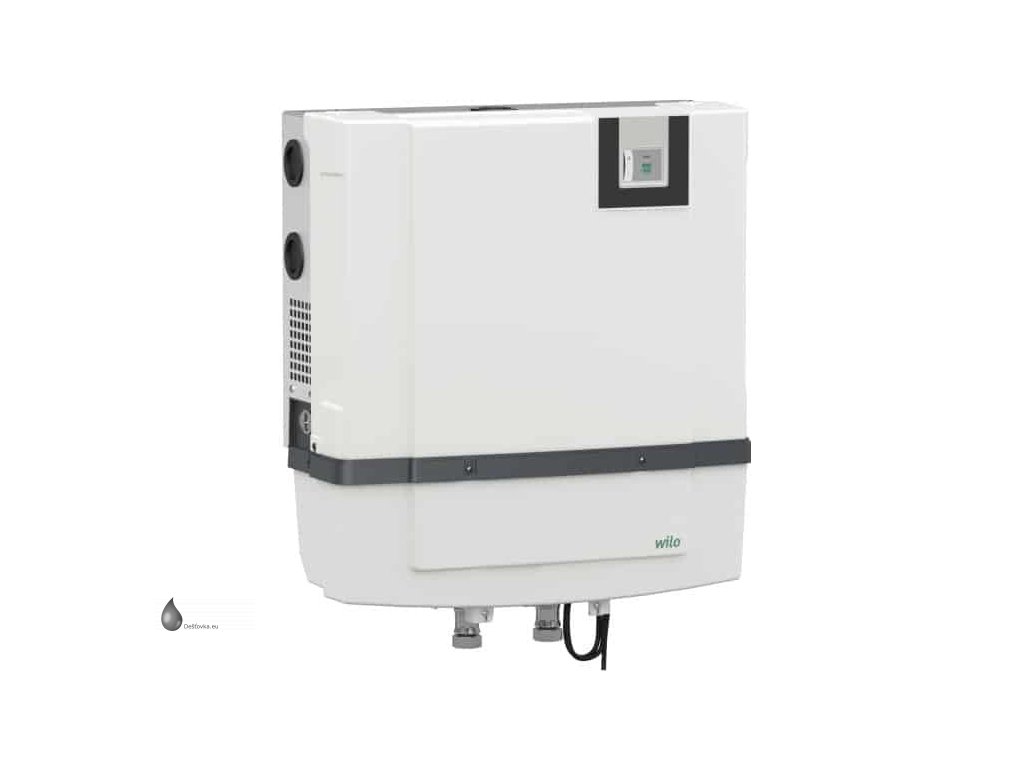

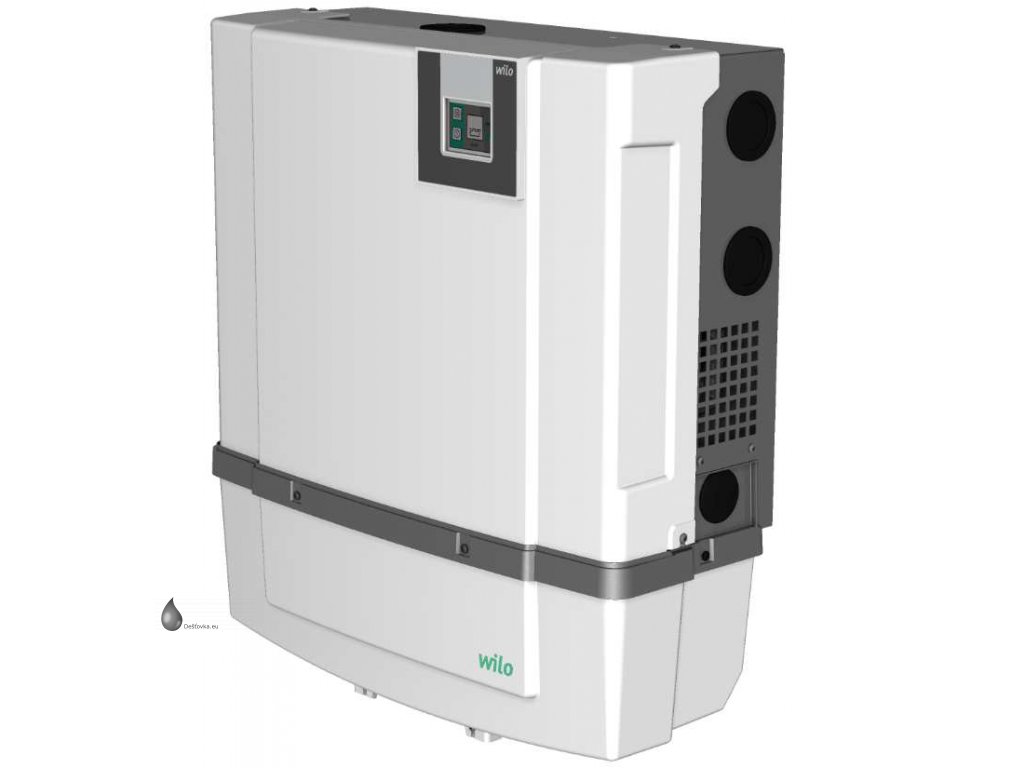

Domovní jednotka WILO Rain-3
Kód: ZB00056217 ZB00056218 ZB00056219 Zvolte variantuSouvisející produkty
Detailní popis produktu
Automatická řídící domovní jednotka pro využití dešťové vody v domě WILO Rain-3
Wilo-RAIN3 je vysoce účinná a kompaktní automatická čerpací jednotka určená pro využívání dešťové vody v rodinných domech, menších obytných objektech nebo zahradních systémech. Díky své konstrukci a inteligentnímu řízení zajišťuje spolehlivý provoz a komfortní zásobování vodou ze zásobníků dešťové vody. Funguje jako chytrá vodárna – sama pozná, kdy brát vodu z nádrže a kdy z vodovodu, udržuje tlak, hlídá hladinu a zajišťuje bezpečný provoz bez rizika kontaminace.
Jednotka odpovídá potřebám podle norem EN 1717 a DIN 1989.
4 důvody proč vybrat tuto jednotku:
- Elegantní obal a LCD displej s hladinoměrem
- Odpovídá potřebných normám
- Tichý chod v domácnostech
- Plně automatická vč. ochrany chodu na sucho
Varianty produktu:

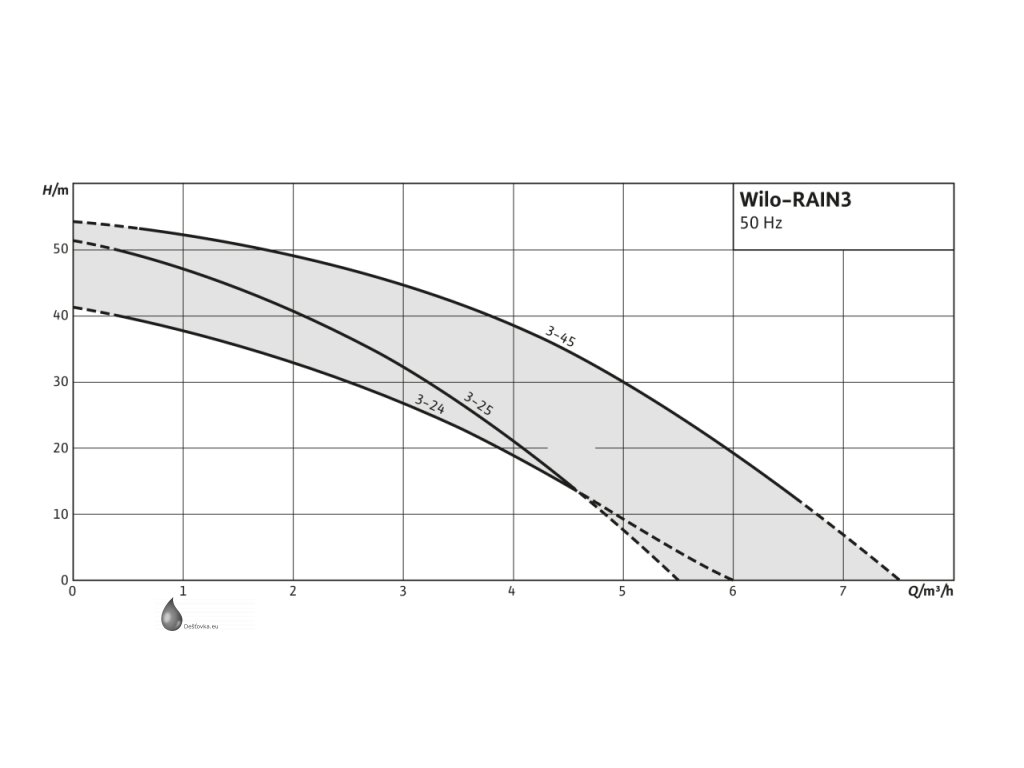

- WILO Rain-3 24 EM - max. průtok 4,5 m3/h, max. výtlačná výška 40 m, výkon 600 W
- WILO Rain-3 25 EM - max. průtok 4,5 m3/h, max. výtlačná výška 50 m, výkon 800 W
- WILO Rain-3 45 EM - max. průtok 6,6 m3/h, max. výtlačná výška 55 m, výkon 1000 W
Vhodné použití:
Zařízení pro využití dešťové vody je koncipováno pro použití, která nevyžadují zásobování pitnou vodou (ověřte prosím, zda použití odpovídá místním předpisům) jako např.:
- Splachovací nádrže toalet
- Pračky
- Zavlažování zahrad
Popis:
WILO Rain-3 je pokročilá automatická čerpací jednotka pro využívání dešťové vody v domácnosti i pro technické účely. Je navržena tak, aby bezpečně a inteligentně zásobovala dům nebo zahradu užitkovou vodou ze zásobníku dešťové vody. Pokud nádrž neobsahuje dostatečné množství vody, jednotka automaticky přepne na zdroj pitné vody a zabezpečí tak nepřetržitý provoz.

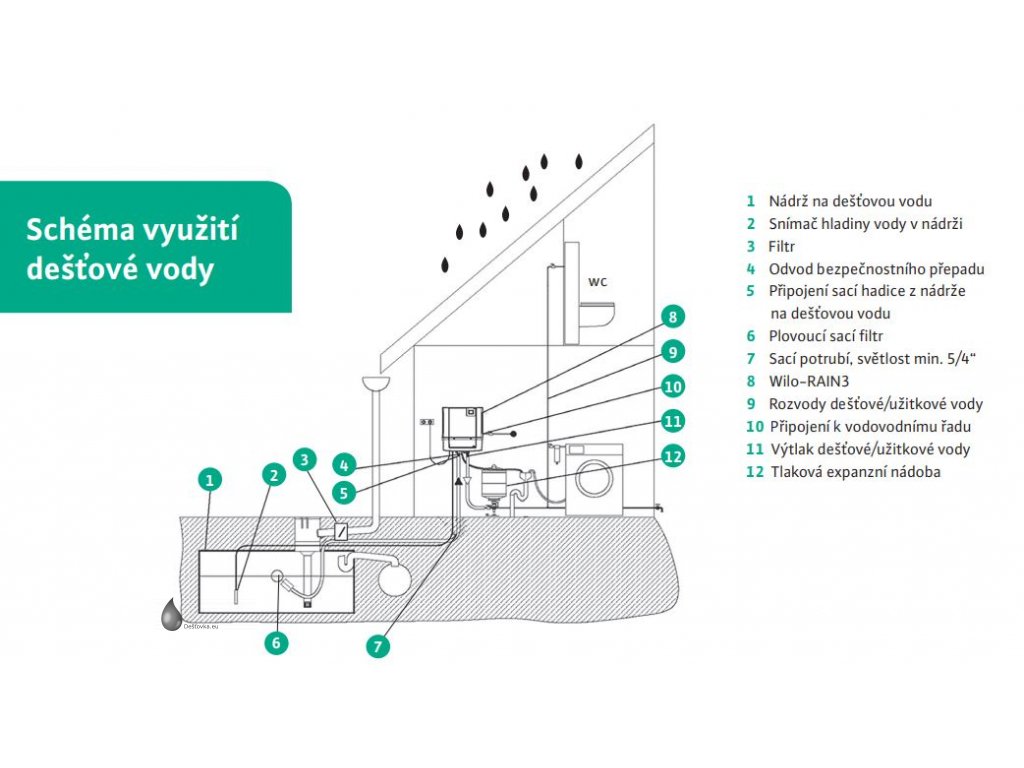

- Zdroje vody – primární dešťová, záložní pitná - WILO Rain-3 odebírá vodu primárně ze zásobníku dešťové vody, ke kterému je připojena pomocí sací hadice s filtrem. V případě, že je v nádrži nedostatek vody (detekovaný senzorem hladiny nebo tlakovým čidlem), systém přepne na integrovaný zásobník pitné vody o objemu 11 litrů, který je automaticky doplňován z vodovodní sítě přes elektromagnetický ventil.
- Čerpadlo a řízení tlaku - Uvnitř jednotky se nachází samonasávací odstředivé čerpadlo s frekvenčním měničem (v závislosti na verzi), které zajišťuje stabilní výstupní tlak. Jakmile dojde k odběru vody v systému (například otevření ventilu WC nebo spuštění zavlažování), čerpadlo automaticky spustí čerpání vody a udržuje optimální tlak. Výkon systému dosahuje až 4,8 m³/hod a výtlak až 40 metrů.
- Automatické přepínání a bezpečnost - Klíčovým prvkem je automatické přepínání mezi dešťovou a pitnou vodou bez zásahu uživatele. Integrované bezpečnostní prvky, jako je zpětná klapka a oddělený zásobník, zajišťují soulad s normou EN 1717 – tedy zabránění kontaminaci pitné vody. Pitná voda se nikdy přímo nespojí s dešťovou, ale je hygienicky oddělená.

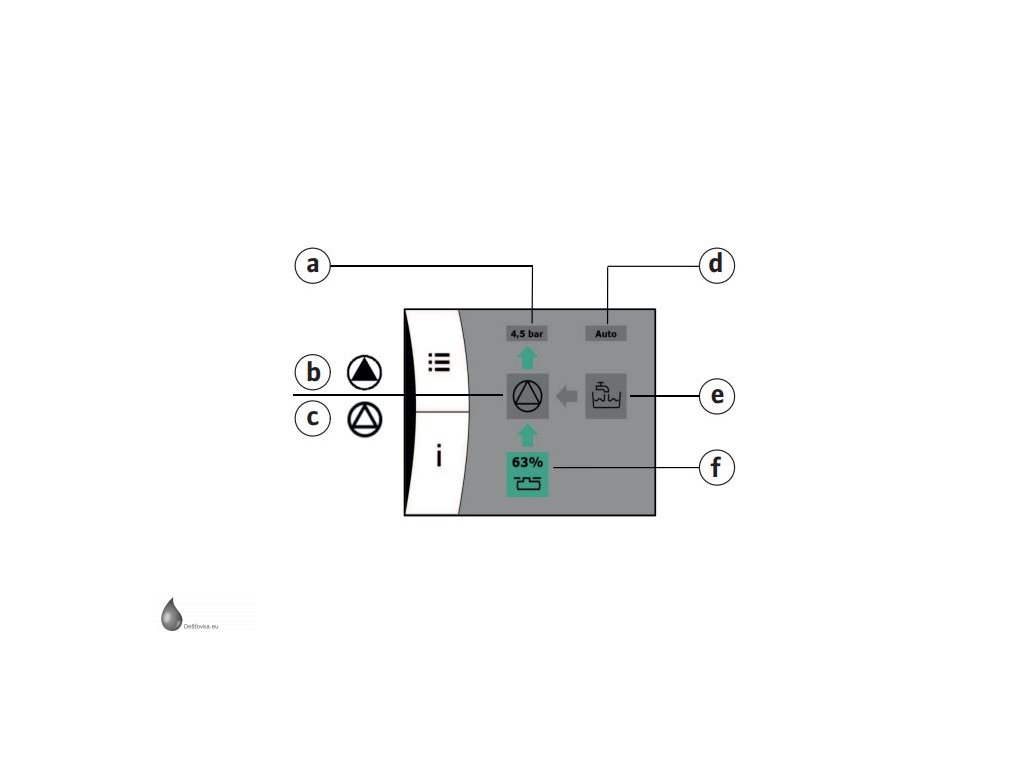

- Moderní ovládací panel - Jednotka je vybavena uživatelsky přívětivým barevným TFT displejem, který zobrazuje provozní stavy, množství odebrané vody, chybová hlášení i historii provozu. Pomocí dotykových tlačítek lze nastavit provozní režim, kontrolovat systém a spouštět testy. Možné je také připojení ke vzdálenému monitoringu (dle varianty).
- Instalace a provoz - Instalace je jednoduchá díky kompaktním rozměrům a přehlednému uspořádání připojení. Jednotka se instaluje ve vnitřních prostorách, typicky v technické místnosti. Není určena k provozu ve venkovním prostředí bez přístřešku.
Hlavní rozdíly mezi Rain-1 a Rain-3:
- Rain-1 používá k měření hladiny plovákový spínač (pouze MÁ/NEMÁ vodu), kdežto Rain-3 má sofistikovanější senzor stavu naplnění po desítkách procent
- Rain-3 obsahuje hlukový kryt a je esteticky příjemnější
- Rain-3 se ovládá pomocí LCD displeje, Rain-1 používá ovládácí plochu s tlačítky, 7 segmentový displej LED
Vysvětlivky k určení typu jednotky WILO:
- WILO - ochranná známka
- RAIN - označení zařízení k využívání dešťové vody
- 1 - typ produktu
- 2 - jmenovitý čerpací výkon Q v m3/hod
- 5 - počet obežných kol
- EM - jednofázový
Rozsah dodávky:
- Modul domovní jednotky WILO Rain-3 ve vybrané konfiguraci (24/25/45)
- HiMulti 3 P samonasávací odstředivé čerpadlo, namontované na základním rámu s tlumiči chvění
- Přednádrž o objemu 11 litrů pro doplňování čisté vody s plovákovým ventilem
- Třícestný ventil
- Kryt přední a zadní strany
- Připojení na straně výtlaku, hadice Rp 1"
- Připojení na straně sání, hadice Rp 1"
- Připojení pro síť komunálního zásobování vodou R ¾"
- Kabel síťové přípojky o délce 1,5 metru a zástrčka
- 4–20 mA senzor stavu naplnění s 20 m dlouhým kabelem pro monitorování hladiny dešťové vody v zásobní nádrži
- 4–20 mA snímač tlaku
- V přednádrži instalovaný senzor přepadu
- Akustický alarm
- K dispozici je beznapěťový kontakt pro volitelný externí alarm nebo poruchové hlášení
- Relé pro volitelné ponorné čerpadlo (cisternové čerpadlo)
- Elektronická řídicí jednotka
- Barevní dotyková LCD obrazovka
- Upevňovací materiál
- Plovákový spínač s kabelem o délce 20 metrů
Soubory ke stažení:
Doplňkové parametry
Kategorie: | Jednotky pro WC a využití v domě |
---|---|
Záruka: | 2 roky |
EAN: | Zvolte variantu |
Atest na pitnou vodu: | NE |
Automatická tepelná ochrana: | ANO |
Jmenovitý proud (A): | 4,6, 3,0, 3,3 |
Jmenovitý výkon motoru - P2 (kW): | 0,6, 1,0, 0,8 |
Kondenzátor: | integrován |
Maximální průtok (l/hod): | 4500, 6600 |
Maximální průtok (l/min): | 75, 110 |
Maximální sací výška (m): | 8 |
Maximální výtlak (m): | 55, 50, 45 |
Ochrana proti chodu nasucho: | ANO |
Regulace otáček: | NE |
Sací hrdlo ("): | 1 |
Stupeň krytí (IP): | X4 |
Vlastní vypínač: | ANO |
Vstupní napětí (V): | 230 |
Výtlačné hrdlo ("): | 1 |
Zapínací tlak (bar): | 1,5 |
