Spojka IN-SITU pro korugované roury Wavin

Detailní popis produktu

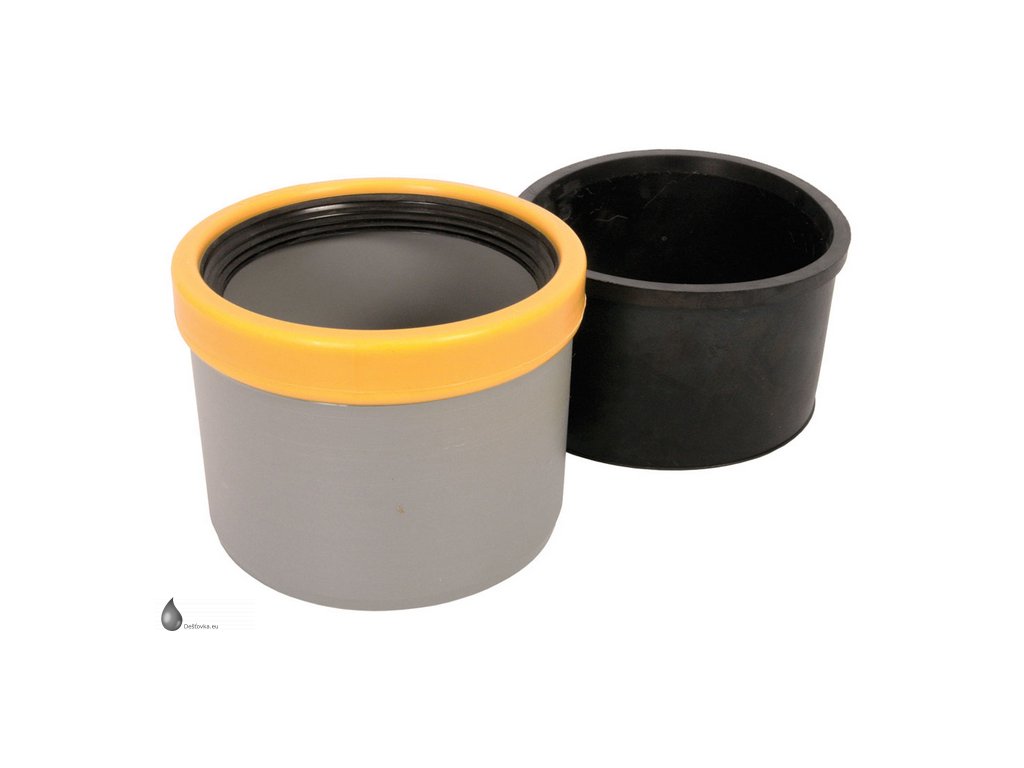

Spojka IN-SITU DN 110/160/200 pro korugované roury Wavin vč. těsnění

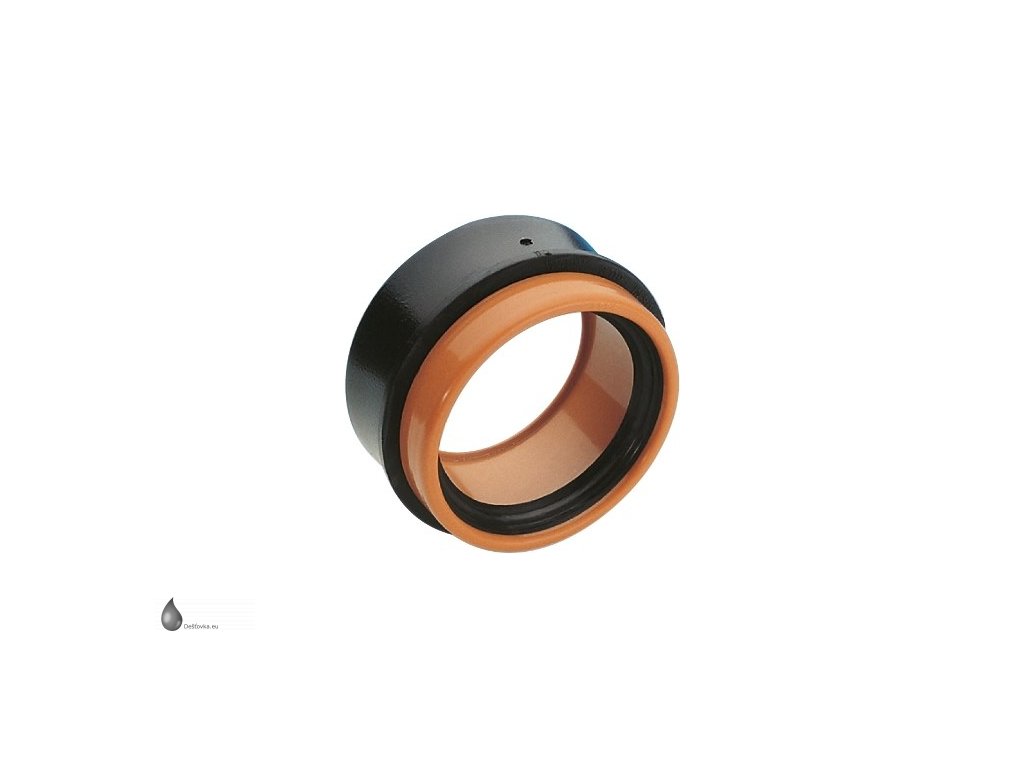

Wavin spojka IN-SITU v průměrech DN 110, 160 a 200. Tyto spojky se používají pro připojení kanalizačního potrubí nad šachtovým dnem. Spojka IN-SITU se vkládá do vyvrtaného otvoru v korugované trubce Wavin.

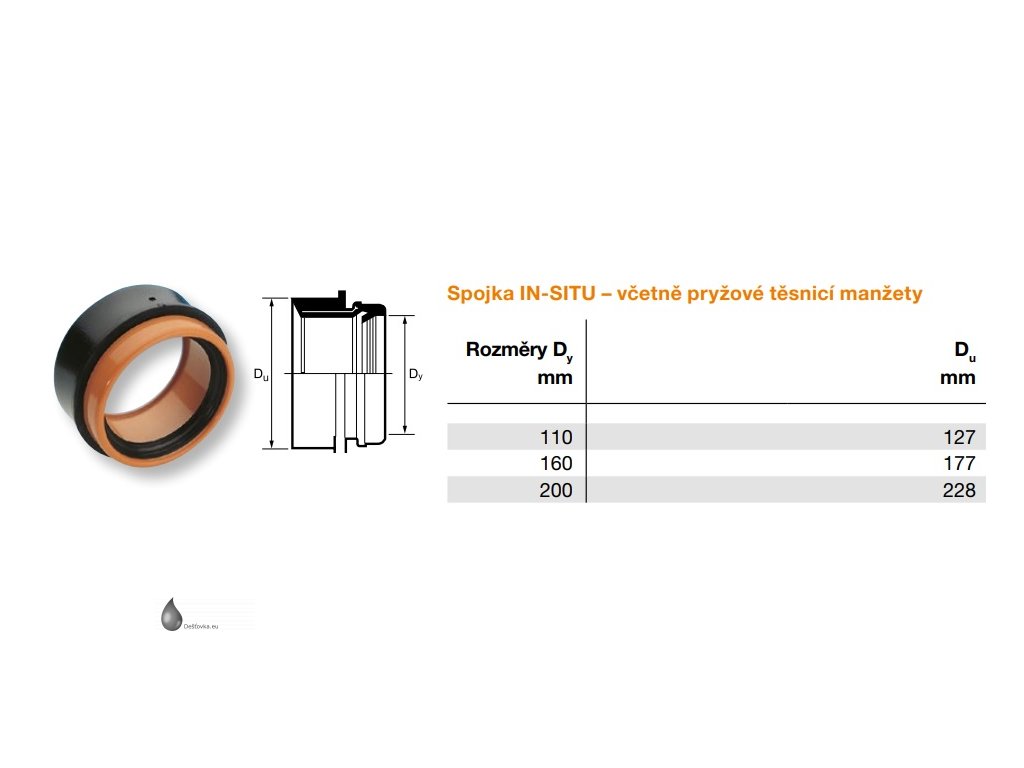

Varianty produktu:

• Spojka IN-SITU DN100/110 (osazení do otvoru 127 mm)
• Spojka IN-SITU DN150/160 (osazení do otvoru 177 mm)
• Spojka IN-SITU DN200 (osazení do otvoru 228 mm)

Montážní postup:

V kanalizačních systémech Wavin je možno rovněž provádět spoje kanálů nad šachtovým dnem Připojení se provádějí na staveništi Připojení je možno zhotovit během výstavby nových sítí s kanalizačními šachtami a rovněž je možno napojit se na funkční síť. K tomu účelu slouží speciálně vyvinuté prefabrikované tvarovky, skládající se z gumového těsnění a hrdla připraveného ke spojování rour, zvané IN-SITU spojky (latinsky: na místě, tj na staveništi) K provedení montážních činností je potřebné jednoduché, obecně dostupné nářadí, kupř řezačka na kruhové otvory, nasazovaná na vrtačku o výkonu min 850 W K provedení většího počtu otvorů v krátkém čase, zejména v šachtách se stěnami z PE nebo PP jsou lepší silnější vrtáky Základní roury šachet Wavin poskytují vzhledem k strukturálním řešením stěn širokou podporu spojkám a připojovaným rourám Pro udržení těsnosti i trvanlivosti spojení se doporučuje dobré zhutnění zeminy pro roury připojované nad dnem šachty po úroveň připojení IN-SITU a opatrné zhutnění výše umístěné zeminy (bez zbytečných ohybů a ovalizace).

1. Speciálním vrtákem se vyvrtá otvor ve vlnité rouře.
2. Očistí se hrany otvoru.
3. Vloží se těsnění spojky IN-SITU.
4. V případě potíží s montáží je možno použít mazivo.
5. Vnitřek instalovaného těsnění se maže kluzkým prostředkem, což umožňuje vsunutí potrubí.
6. Takto instalovaná spojka IN-SITU je připravena na vsunutí roury.

Technické informace:

• Materiál: PVC-U
• Barva: červenohnědá/šedá

Soubory ke stažení:

    Montážní návod - spojka IN-SITU

    Kompletní katalog Wavin
