Sada BASIC - nádrž ATLANTIS 2200

Detailní popis produktu

Sada BASIC - nádrž na vodu ATLANTIS 2200 l (2,2 m³)

Sestava produktů, která plně postačuje pro zprovoznění systému využití dešťové vody pro zálivku zahrady. Optimalizované zařízení pro využití dešťové vody na zahradě rodinných domů.

Nádrž na vodu ATLANTIS 2200 je možné pojíždět do 3500 kg (3,5 t) při instalaci s pojezdným teleskopickým nástavcem 500-750 mm. Nádrž ATLANTIS 2200 je vhodná do jílovité půdy!

Jímky ATLANTIS jsou vyrobené metodou rotačního tváření plastů, jímky jsou z jednoho kusu. Jímky jsou 100 % vodotěsné a bezešvé. Žádné lepení ani svařování.

Nádrž je vhodná pro dotaci Dešťovka.

4 důvody proč vybrat tuto nádrž:

• Pojízdná nádrž do 3500 kg

• Kompletní sestava rovnou k instalaci

• Vhodná do jílovité půdy při dodržení montážního návodu

• Certifikace dle EN ISO 9001

Zásypový materiál:

Pro zásypový materiál musí být charakteristická soudržná pevnost, dobrá zhutnitelnost, propustnost vody a vzduchu, jakož i mrazuvzdornost a nesmí obsahovat žádné špičaté složky. Těmto požadavkům vyhovují frakce v rozsahu zrna od 4 do 16 mm z kulatých zrn bez podílu odpadu (zeptejte se svého obchodníka se stavebními materiály). Použití zeminy z výkopu nebo materiály označované jako „zásypový písek“ v mnoha případech výše uvedeným podmínkám nevyhovují.

Popis montáže pochozí varianty (pojezdná viz. montážní návod):

Jako příprava na usazení podzemní nádrže se ve vykopané jámě vytvoří podklad ze zásypového materiálu (o síle 200 mm): nasypou se jednotlivé vrstvy o výšce 100 mm a silně se zhutní (vibrační deskou nebo 3 pracovní operace ruční pěchovačkou 15 kg v každé vrstvě). Plocha musí být v horizontálním směru dokonale vodorovná.

• Nádrž a její nástavbové části je nutné bezpodmínečně překontrolovat, zda nejsou poškozeny.
• Usazení podzemní nádrže se musí provést tak, že je nutné ji bez nárazů (např. za pomoci pásů nebo lan) spustit do jámy a opatrně usadit na podklad. Je nutné dbát na to, aby se pro upevnění nebo zvedání použila pouze k tomu určená jeřábová oka. Uvazování za vyčnívající části nádrže (např. hrdla) nebo jiné nástavné části není přípustné!
• Nasadí se poklop nádrže, popř. šachty a vyrovná se. Použít se smí pouze kryty šachet od výrobce nádrže.
• Pro stabilizaci podzemní nádrže je nutné ji naplnit asi do výše 50 cm vodou.
• Zásyp/zhutnění v dolní části jámy (do poloviny výšky nádrže bez dómu) se provede tak, že materiál pro zásyp se sype do jámy ve vrstvách po 100 mm, a to v šířce nejméně 300 mm okolo nádrže, a zhutní se ručním pěchovadlem 15 kg (nepoužívat žádný stroj!) v jedné pracovní operaci na každou vrstvu. Během zasypávání a zhutňování je nutné neustále sledovat, zda nejsou na nádrži viditelné deformace nebo jiné příznaky příliš nerovnoměrného zhutňování. Po zasypání/zhutnění dolní části jámy se provede instalace přítokového potrubí a ochranné trubky se spádem (min. 1 %) k nádrži, jakož i odtokové potrubí se spádem (min. 1 %, stejné nebo silnější než u přítoku) směrem od nádrže. Ochranná trubka musí být nainstalována s průchodkou do zdi, aby se zabránilo pronikání vody do sklepa. Odtokové potrubí nádrže může být napojeno na stávající kanalizaci nebo za ní napojený  vsakovací systém. Pokud je odtokové potrubí napojeno na vsakování, musí být toto nejméně ve vzdálenosti 3 m od nádrže.
• Podzemní nádrž se potom naplní vodou až po spodní hranu přípojek.
• Při zasypání/zhutnění do výšky asi 200 mm pod úroveň terénu se postupuje tak, jak je uvedeno v popisu pro dolní část jámy. Přitom se nesmí zapomenout na následující: Před
  zasypáním/zhutněním okolo přípojek je nutné překontrolovat, zda se tato část nedeformuje a dobře sedí!
• Zbývající zásyp lze provést ornicí nebo zeminou z výkopu apod.

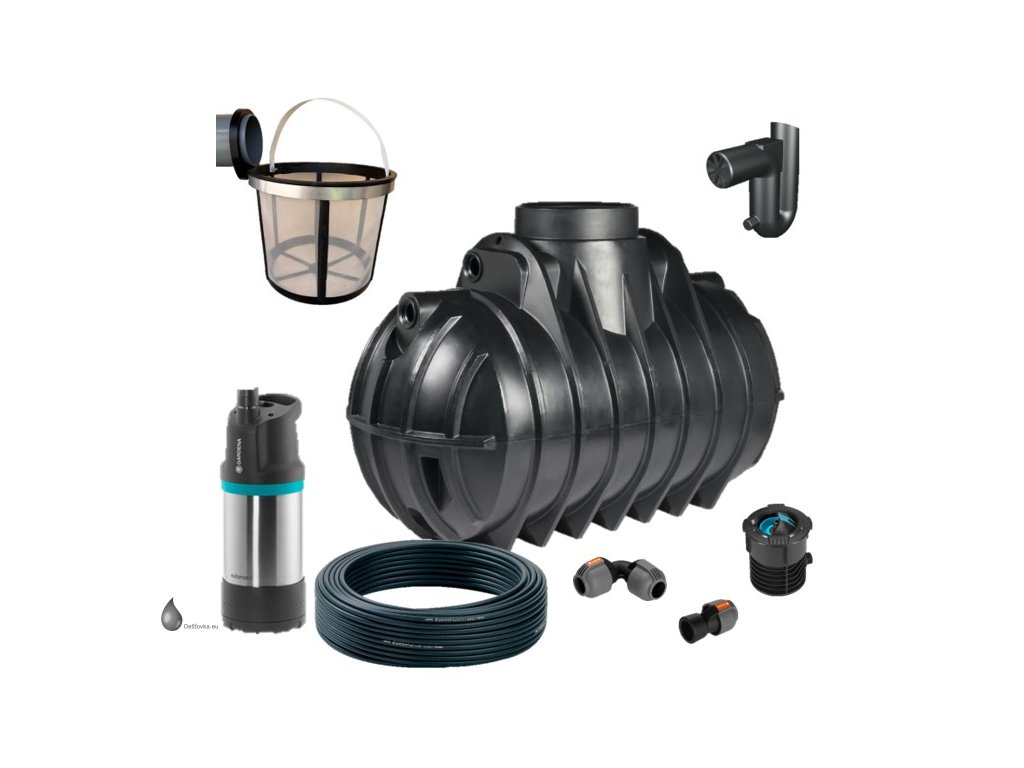

Rozsah dodávky:

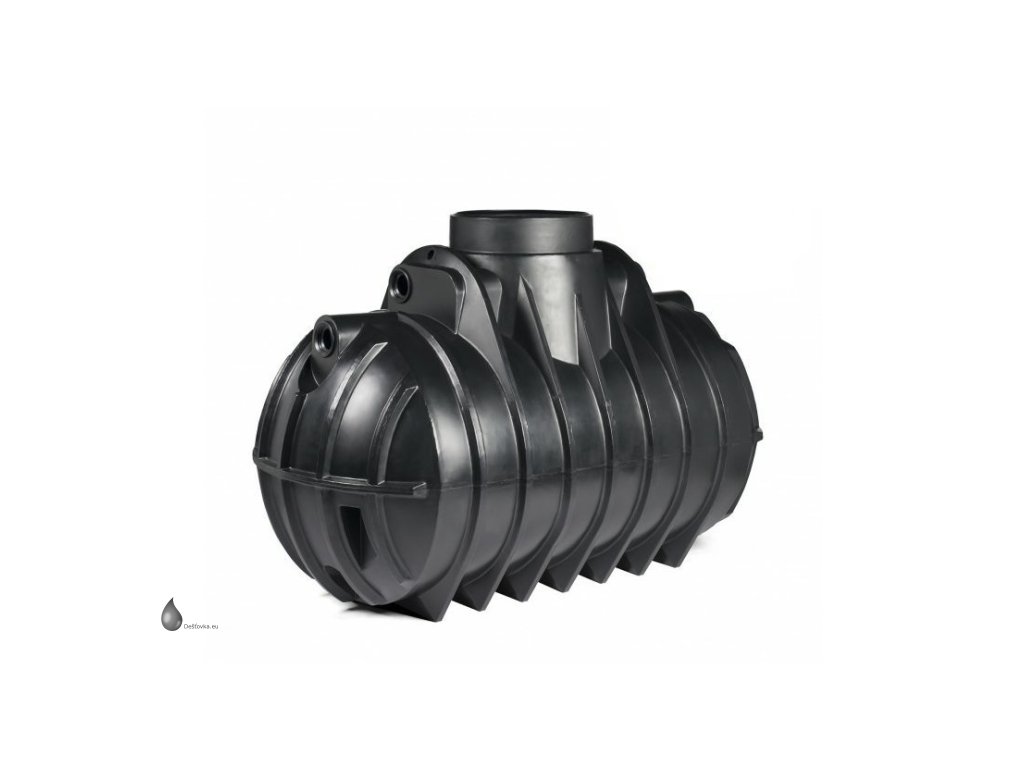

• Samonosná jímka ATLANTIS o objemu 2200 litrů (2,2 m³) vč. plastového poklopu
• Vyvrtání vtoku popř. přepadu provede řidič na místě dle vašich instrukcí
• Břitové těsnění dle vyvrtaného vtoku popř. přepadu
• Filtrační koš BEST - automaticky dodávaný pro nátok DN100/110, v případě potřeby jiného průměru jej napište do poznámky objednávky
• Bezpečnostní přepad - sifon

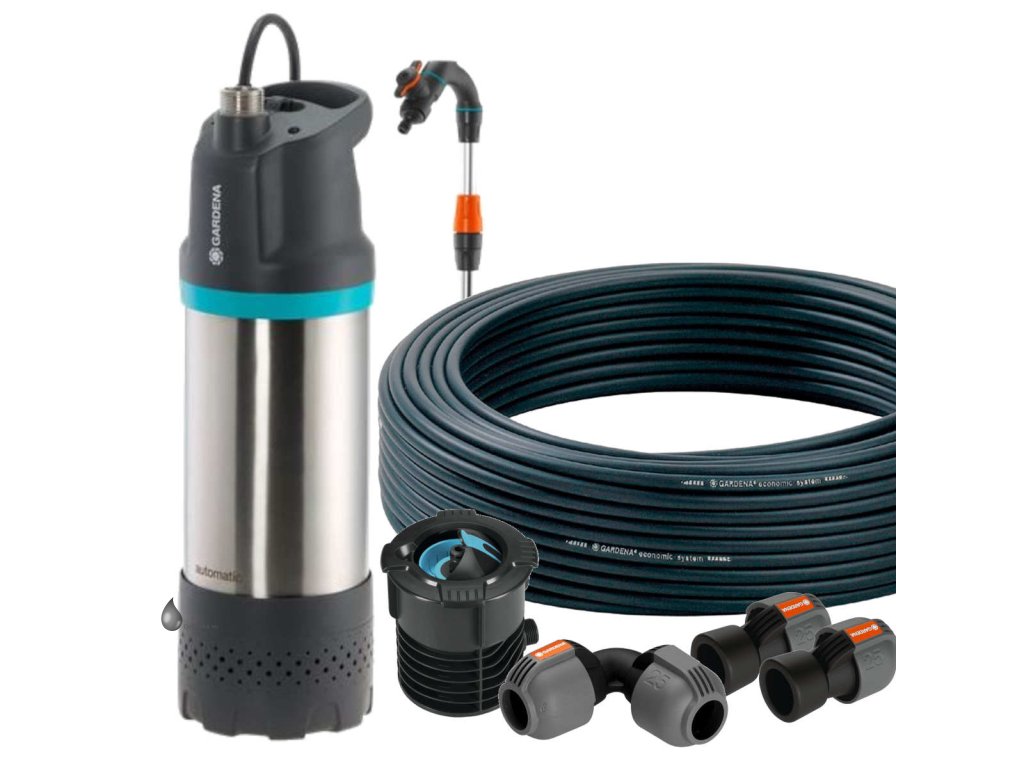

• Čerpací sada - automatické tlakové čerpadlo GARDENA 4700/2 automat

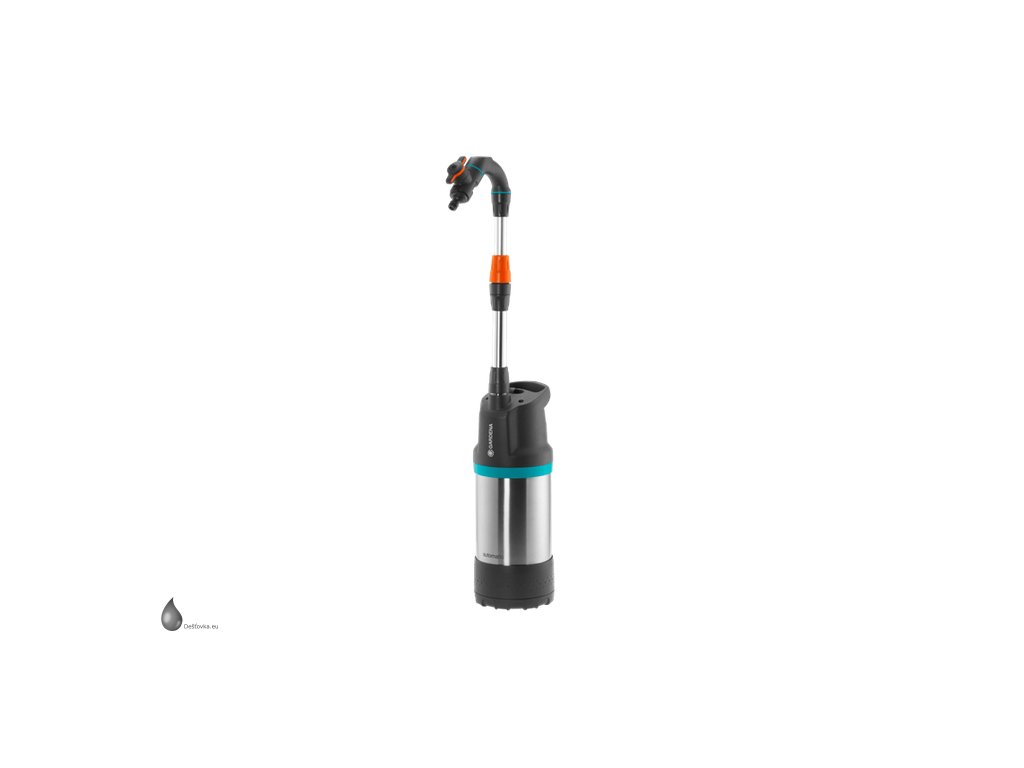

  • Automatické čerpadlo GARDENA 4700/2 automat
  • Spojka pro PE hadici 25 mm s přechodem na 1" závit - při připojení čerpadla

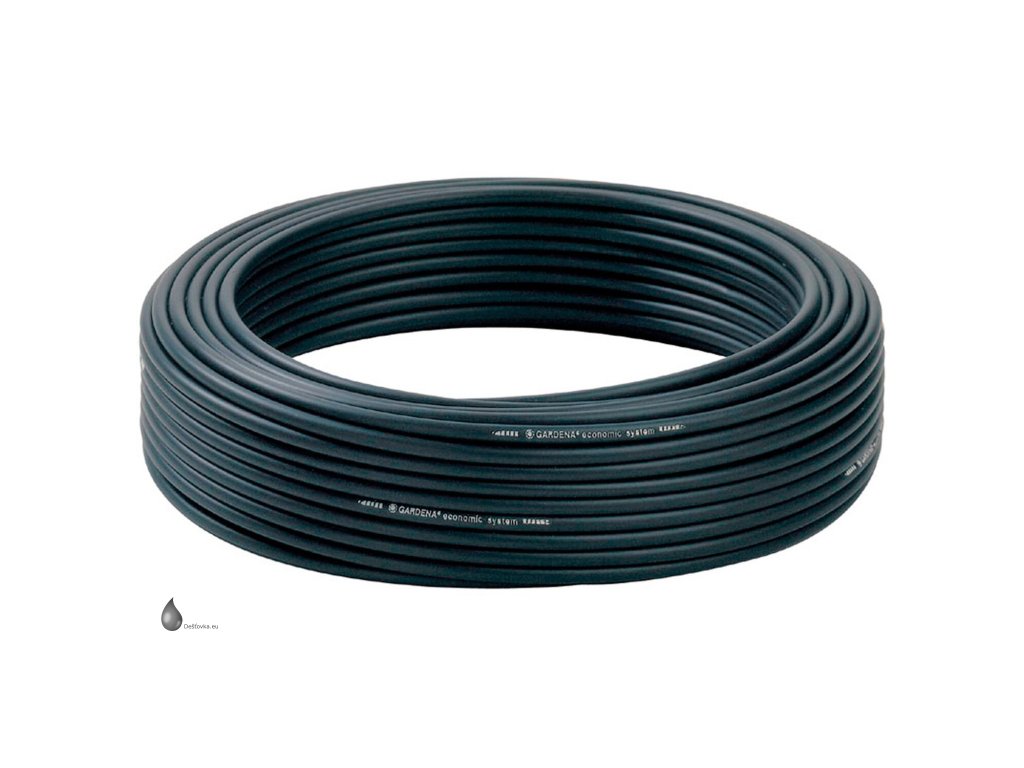

  • PE hadice 25 mm - rozvodná trubka v délce 25 m
  • L-kus 25 mm - pro přechod ze svislého na vodorovný rozvod PE hadice
  • Spojka pro PE hadici 25 mm s přechodem na 3/4" závit - pro připojení vodní zásuvky
  • Vodní zásuvka Pipeline vč. stop-ventilu - odběrné místo

Doporučené příslušenství:

• Břitové těsnění DN100/110, DN125, DN150/160, DN200
• Plastový nástavec 600 mm

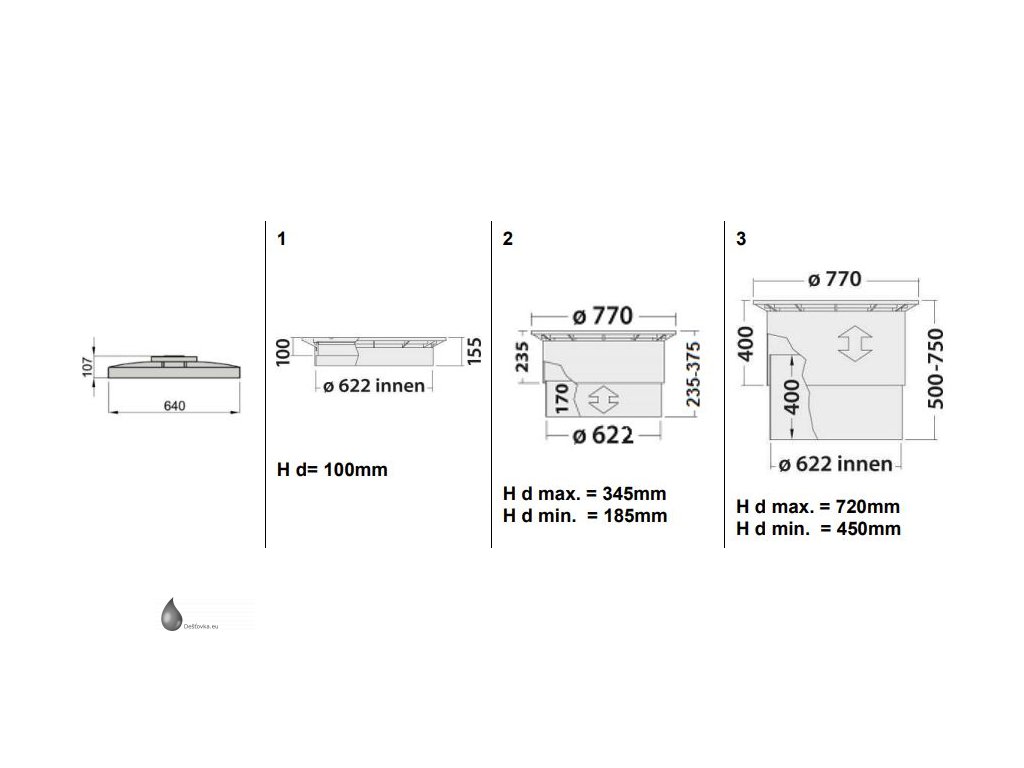

• Teleskopický nástavec 500-750 mm s poklopem do 3500 kg
• Plastový poklop uzamykatelný
• Vsak a zasakování
• Potrubí a příslušenství

Ke každé nádrži obdržíte:

• Prohlášení o shodě
• Osvědčení o vodotěsnosti
• Montážní postup
• Záruční list na 25 let

Soubory ke stažení:

    Montážní návod - nádrž ATLANTIS
