Sada PROFI - UNGROUND 2000

Detailní popis produktu

Sada PROFI - Nádrž na vodu UNGROUND R-2000 l (2,0 m³)

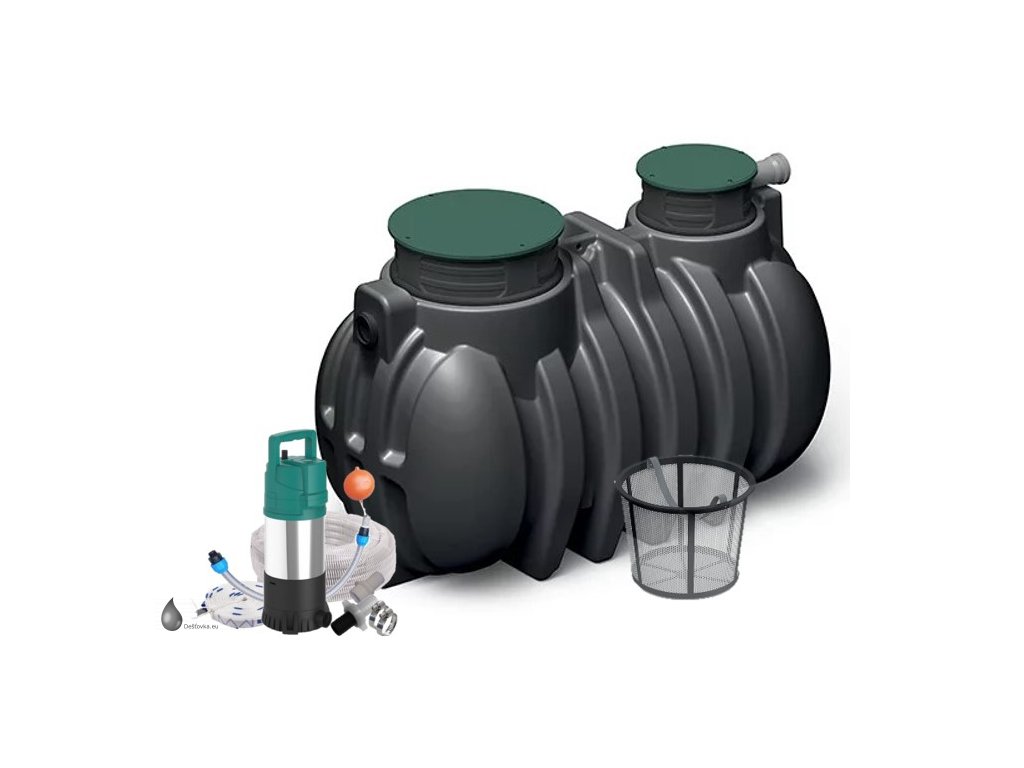

Kompletní sestava produktů pro využití srážkové vody. Samonosná nízká podzemní nádrž o objemu 2000 l (2,0 m³) s čerpací sadou čerpadla vč. spojek, poklopů, dvou nástavců a integrovaného filtračního koše. Usazení bez betonáže, pouze obsyp.

Nádrž na vodu UNGROUND je produkt s velkou výhodou - veškeré příslušenství k napojení a správnému fungování jímky je součástí každé nádrže. Tedy nemusíte vybírat správný filtrační koš, sifon nebo těsnění. Příprava k připojení na rozvod dešťové vody DN100/110.

4 důvody proč vybrat tuto nádrž:

• Integrovaný filtrační koš i sifon - úspora peněz

• Vstupy pro filtraci a revizi jsou rozdělené
• Osazení bez betonáže podkladní desky
• Nízká nádrž, mělký výkop

Čerpací sada:

• Varianta 1: Blue Line PSPH 8,5 - 750
  • čerpadlo s plovákovým spínačem - pro spuštění je nutné zapojit do zásuvky a poté opět vypojit
  • jednoduchý provoz, ale nespouští se samo při otočení kohoutku/stisknutí postřikovače
  • plovák zastaví čerpadlo při nedostatku vody
  • výkon 750 W, výtlak 33 m
• Varianta 2: GARDENA 4700/2 - automat
  • čerpadlo s automatickým spínačem - při poklesu tlaku v potrubí (otočení kohoutu/stisknutí postřikovače) se čerpadlo samo zapne
  • prodloužená záruka 5 let při registraci čerpadel GARDENA zde
  • jemný čistitelný filtr
  • výkon 550 W, výtlak 23 m
• Varianta 3: Leo LKS-1102SE-1 s plovoucím sáním
  • čerpadlo s automatickým spínačem - při poklesu tlaku v potrubí (otočení kohoutu/stisknutí postřikovače) se čerpadlo samo zapne
  • čerpadlo s plovoucím sáním, díky kterému je čerpána vždy nejčistší voda z vodního sloupce v nádrži
  • ochrana proti chodu na sucho
  • výkon 1100 W, výtlak 45 m

Popis:

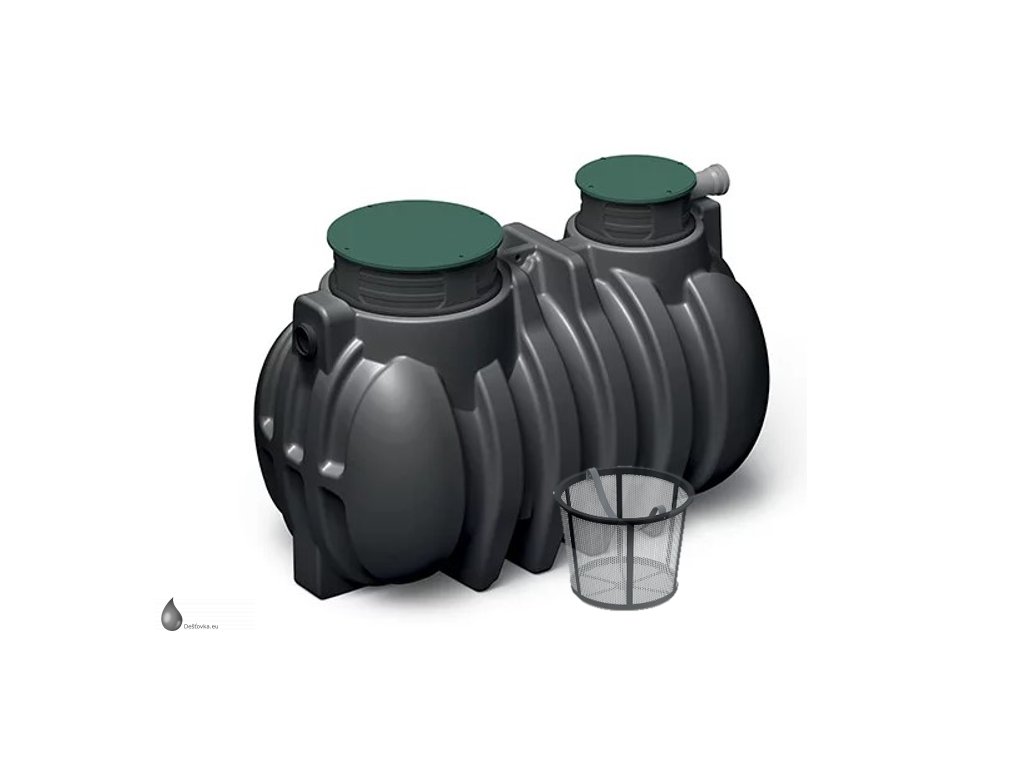

Konstrukce celé nádrže je vyztužena pevnými svislými žebry pro zajištění stability a odolnosti. Dno nádrže je vyztuženo vodorovným žebrem, což zvyšuje pevnost a zabraňuje deformacím. Každá ze stěn nádrže je vybavena dvěma přepravními madly, což umožňuje snadnou manipulaci a přemístění nádrže. Ve spodní části nádrže jsou umístěny výřezy pro vysokozdvižné vozíky, což usnadňuje nakládání a vykládání při přepravě. V horní části nádrže najdete dva kruhové revizní otvory s nástavci, těsněními a poklopy. Montážní šrouby zajistí bezpečné uchycení poklopů a omezí přímý přístup do nádrže. Nádrž je samonosná, a při instalaci není nutné obbetonovávat okolí.

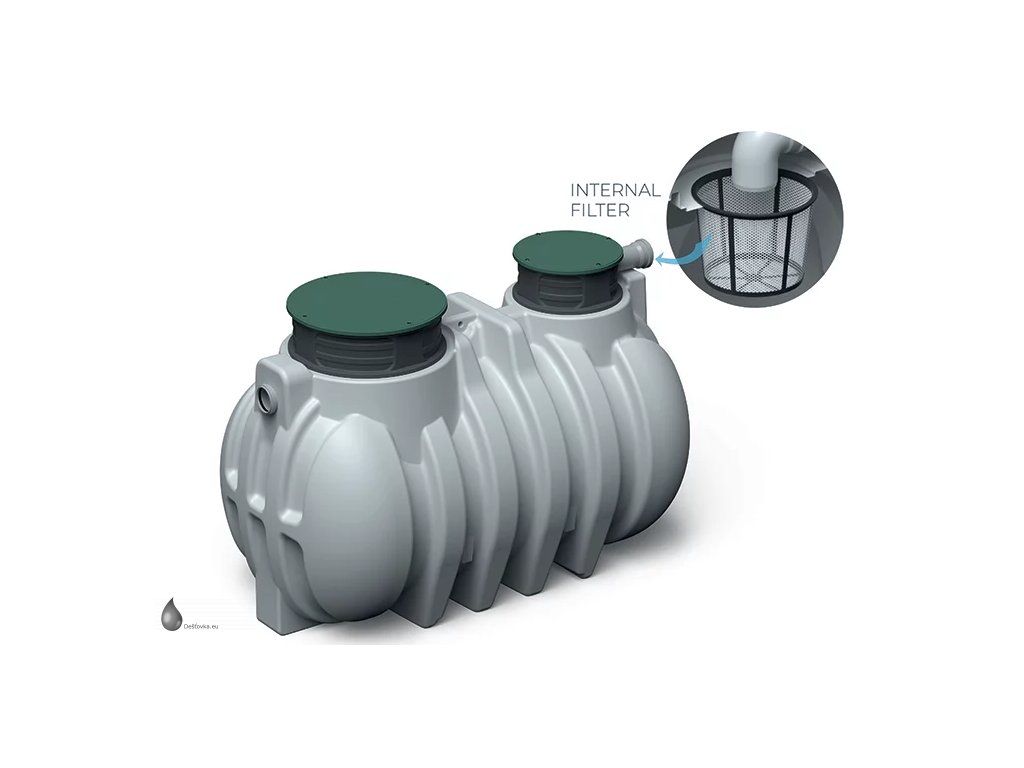

Menší revizní poklop o průměru DN400 je usazen na vstupní nástavec šachty s PVC trubkou o průměru 110 mm, nasazeným na těsnění. Pod nástavcem se nachází otvor s filtračním sítem (filtrem), které zabraňuje nečistotám vstupujícím do nádrže.

Větší revizní poklop o průměru DN600 zakrývá vstup, který slouží k přístupu do vnitřní části nádrže pro kontrolu, údržbu nebo čištění.

Popis nástavců:

Konstrukce nástavného prstence je vyztužena vodorovnými žebry. Boční stěna je opatřena čtyřmi ploškami, umožňujícími do nich vyvrtat vtokové otvory a osadit vtokové potrubí o průměru DN100/110 s těsněním. Spodní hrana nástavce je příruba, která se připevňuje k nádrži. Příruba v horní části nástavce umožňuje připevnění víka.

Popis čerpací sady:

Sada je profesionální řešení pro čerpání vody z dešťových nádrží ať už pro ruční zalévání či pro manuálně spínané závlahové systémy. Čerpadlo je automatické a má ochranu proti chodu na sucho.

Výtlačná hadice zakončená hadicovou spojkou vč. potřebné armatury pro propojení. Na konci výtlačné hadice je možno pokračovat napojením na spojku běžnou zahradní technikou. Výstup 1" lze případně redukovat na běžnou zahradní hadici 3/4*.

Čerpadlo je dodáváno také se snímačem tlaku a snímačem průtoku, které umožňují automaticky zastavovat a spouštět čerpadlo.

• Ochrana proti chodu na sucho: Čerpadlo se spustí se zpožděním 3s po přípojení napětí, pokud nedetekuje žádnou vodu, zkusí se znovu spustit po 20s ve 3 cyklech,poté se čerpadlo zastaví a znovu zkusí nasát vodu po 1h a pokud ani v tento okamžik nebude voda, zkusí znovu naběhnout po 5h. Pokud bude nedostatek vody přetrvávat,čerpadlo se pokusí o spuštění jednou za 24h v pravidelných intervalech.
• Normální provoz: jestliže během chodu čerpadla dojde k uzavření výtlaku, čerpadlo se samo zastaví po 10s; po znovuotevření výtlaku se čerpadlo samo spustí při poklesu tlaku pod 2,5 baru.

Rozsah dodávky:

• Čerpací sada
  • Varianta 1: Blue Line PSPH 8,5 - 750
  • Varianta 2: GARDENA 4700/2 - automat
  • Varianta 3: Leo LKS-1102SE-1 s plovoucím sáním
• Samonosná jímka UNGROUND o objemu 2000 l (2,0 m³)
• Integrovaný filtrační koš
• Nátokové potrubí DN100/110 PVC
• Vyvrtané otvory s těsněním DN100/110
• Odtokové potrubí se sifonem - bezpečnostní přepad DN100/110 PVC
• Nástavec DN400 a DN600
• Poklopy s těsněními pro DN400 a DN600
• Instalační otvor včetně záslepky a těsnění pro kabely a hadice k čerpadlu

Doporučené příslušenství:

• Nástavec DN400 k nádržím UNGROUND
• Nástavec DN600 k nádržím UNGROUND
• Vsak a zasakování - vsakovací šachty Unground RUR
• Potrubí a příslušenství

Náhradní díly:

• Poklop DN400 k nádržím UNGROUND
• Poklop DN600 k nádržím UNGROUND
• Filtrační koš k nádržím UNGROUND

Ke každé jímce obdržíte:

• Prohlášení o shodě
• Osvědčení o vodotěsnosti
• Montážní postup
• Montážní deník

Soubory ke stažení:

    Montážní návod - nádrž UNGROUND
