Sada BASIC - nízká nádrž AQUA 5000

Detailní popis produktu

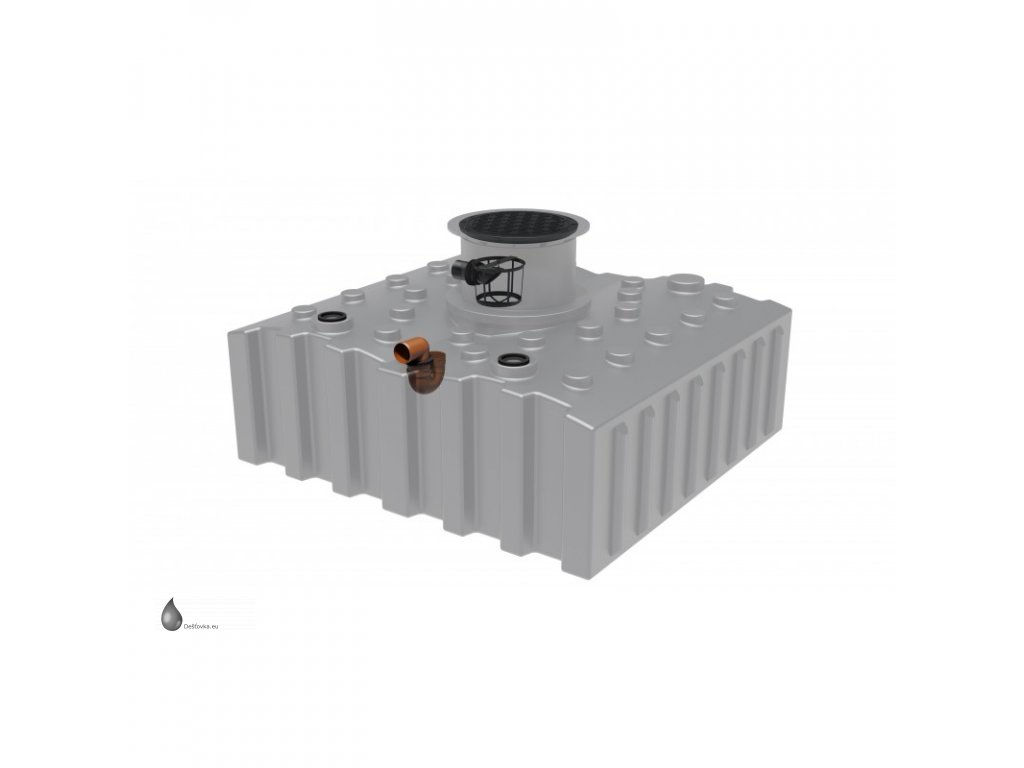

Sada BASIC - podzemní nádrž na dešťovou vodu nízká AQUA 5000 l (5,0 m³)

Sestava produktů, která plně postačuje pro zprovoznění systému využití dešťové vody pro zálivku zahrady. Optimalizované zařízení pro využití dešťové vody na zahradě rodinných domů.

Nádrže na vodu AQUA je možné pojíždět do 3500 kg (3,5 t) při instalaci s pojezdným teleskopickým nástavcem. Nádrže AQUA nejsou vhodné do jílovité půdy!

Podzemní nádrže se vyrábí technologií rotačního spékání z plastu – polyetylenu jako jeden kus (monolitické), tzn. bez svárů nebo podobných spojů. Materiál je odolný proti téměř všem chemikáliím, biologicky nezávadný a vhodný pro styk s potravinami.

4 důvody proč vybrat tuto nádrž:

• Pojízdná nádrž do 3500 kg

• Kompletní sestava rovnou k instalaci

• Nízký profil nádrže = mělký výkop
• Vhodné pro místa s výskytem spodní vody (viz. montážní návod)

Zásypový materiál:

Pro zásypový materiál musí být charakteristická soudržná pevnost, dobrá zhutnitelnost, propustnost vody a vzduchu, jakož i mrazuvzdornost a nesmí obsahovat žádné špičaté složky. Těmto požadavkům vyhovují frakce v rozsahu zrna od 8 – 16 mm z kulatých zrn bez podílu odpadu (zeptejte se svého obchodníka se stavebními materiály). Použití zeminy z výkopu nebo materiály označované jako „zásypový písek“ v mnoha případech výše uvedeným podmínkám nevyhovují.

Popis montáže pochozí varianty (pojezdná viz. montážní návod):

Zásyp se provádí ve vrstvách po 100 mm a každá vrstva se hutní ve třech pracovních operacích ruční pěchovačkou (15 kg)! Strojní hutnění není přípustné! Vplavování zásypového materiálu je zásadně zakázáno! Jako příprava na usazení podzemní nádrže se ve vykopané jámě vytvoří podklad ze zásypového materiálu (o síle 200 mm): nasypou se jednotlivé vrstvy o výšce 100 mm a silně se zhutní (vibrační deskou nebo 3 pracovní operace ruční pěchovačkou 15 kg v každé vrstvě). Plocha musí být v horizontálním směru dokonale vodorovná.

• Nádrž a její nástavbové části je nutné bezpodmínečně překontrolovat, zda nejsou poškozeny.
• Usazení podzemní nádrže se musí provést tak, že je nutné ji bez nárazů (např. za pomoci pasů nebo lan) spustit do jamy a opatrně usadit na podklad. Uvazování za vyčnívající části nádrže (např. hrdla) nebo jiné nástavné části není přípustné!
• Nasadí se poklop nádrže, popř. šachty a vyrovná se. Použit se smí pouze poklopy od výrobce nádrže.
• Pro stabilizaci podzemní nádrže je nutné ji naplnit asi do výše 50 cm vodou.
• Zásyp/zhutnění v dolní části jámy (do poloviny výšky nádrže bez dómu) se provede tak, že materiál pro zasyp se sype do jámy ve vrstvách po 100 mm, a to v šířce nejméně 300 mm okolo nádrže, a zhutní se ručním pěchovadlem 15 kg (nepoužívat žádný stroj!) v jedné pracovní operaci na každou vrstvu. Během zasypávání a zhutňování je nutné neustále sledovat, zda nejsou na nádrži viditelné deformace nebo jine příznaky příliš nerovnoměrného zhutňování.
• Po zasypání/zhutnění dolní části jámy se provede instalace přítokového potrubí a ochranné trubky se spadem (min. 1 %) k nádrži, jakož i odtokové potrubí se spádem (min. 1 %, stejné nebo silnější než u přítoku) směrem od nádrže. Ochranná trubka musí být nainstalována s průchodkou do zdi, aby se zabránilo pronikáni vody do sklepa. Odtokové potrubí nádrže může být napojeno na stávající kanalizaci nebo za ní napojený vsakovací systém. Pokud je odtokové potrubí napojeno na vsakování, musí být toto nejméně ve vzdálenosti 3 m od nádrže.
• Podzemní nádrž se potom naplní vodou.
• Při zasypání/zhutnění do výšky asi 200 mm pod úroveň terénu se postupuje tak, jak je uvedeno v popisu pro dolní část jamy. Přitom se nesmí zapomenout na následující: Před zasypáním/zhutněním okolo přípojek je nutné překontrolovat, zda se tato část nedeformuje a dobře sedí!
• Zbývající zásyp lze provést ornicí nebo zeminou z vykopu apod. Určitě nepoužívejte těžké půdy, které zadržují vodu.

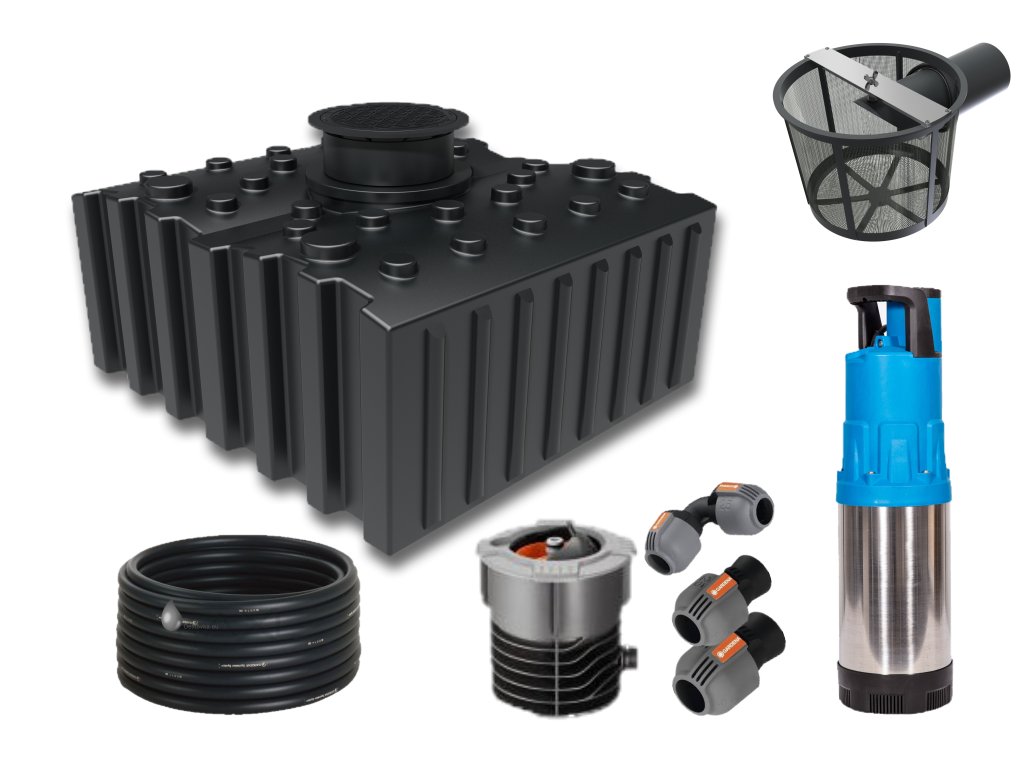

Rozsah dodávky:

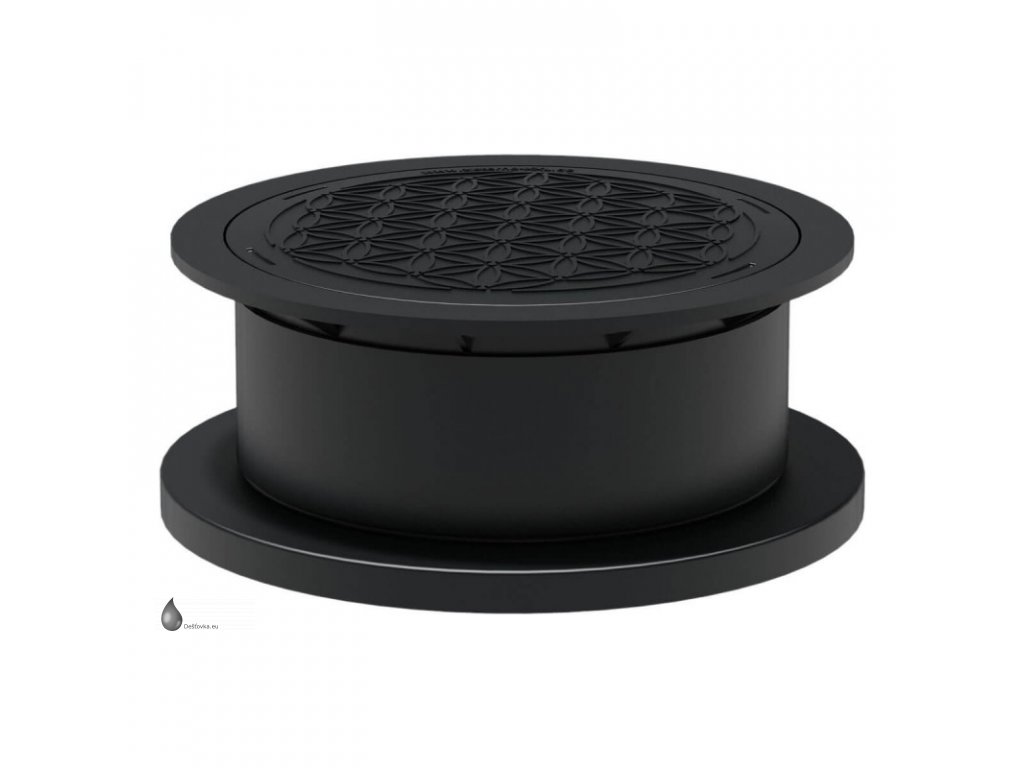

• Samonosná jímka AQUA o objemu 5000 litrů (5,0 m³) vč. pochozího poklopu s teleskopickým nástavcem (380-580 mm)
• Vyvrtání vtoku popř. přepadu provede řidič na místě dle vašich instrukcí
• Břitové těsnění dle vyvrtaného vtoku popř. přepadu
• Filtrační koš MD - automaticky dodávaný pro nátok DN100/110, v případě potřeby jiného průměru jej napište do poznámky objednávky
• Bezpečnostní přepad - sifon

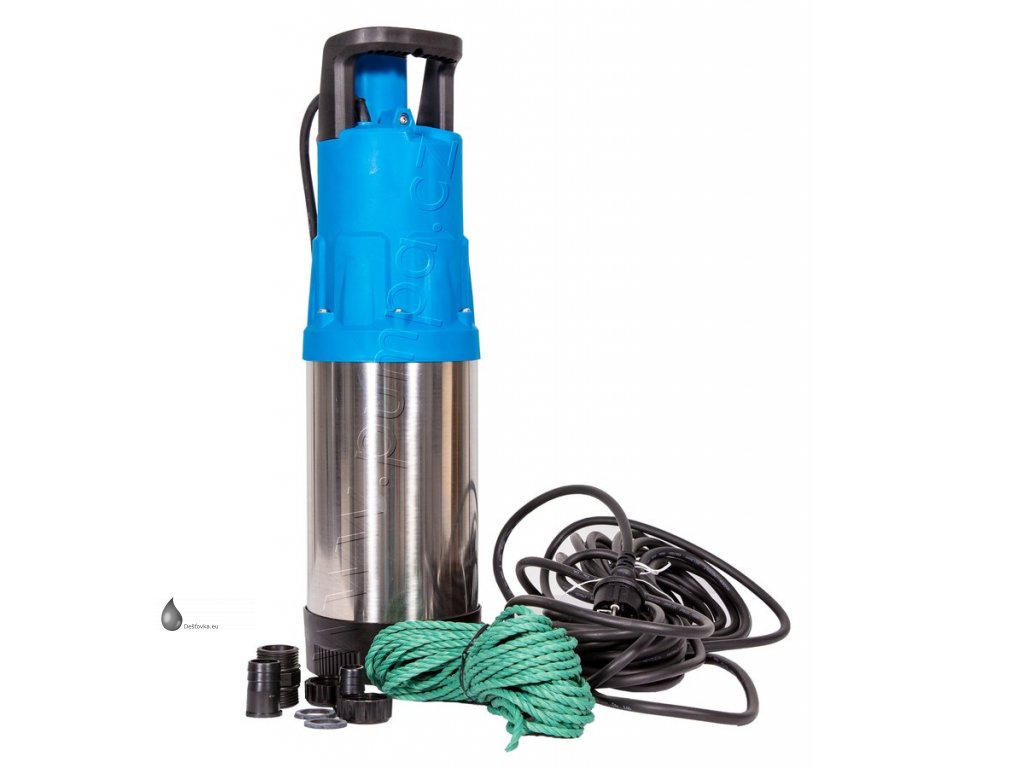

• Blue Line PMC1004PA zahradní automatické čerpadlo
• Zahradní zásuvka na vodu
• Hadice 25m o průměru 3/4"
• Spojky na hadici a L kus Gardena

Doporučené příslušenství:

• Břitové těsnění DN100/110, DN125, DN150/160

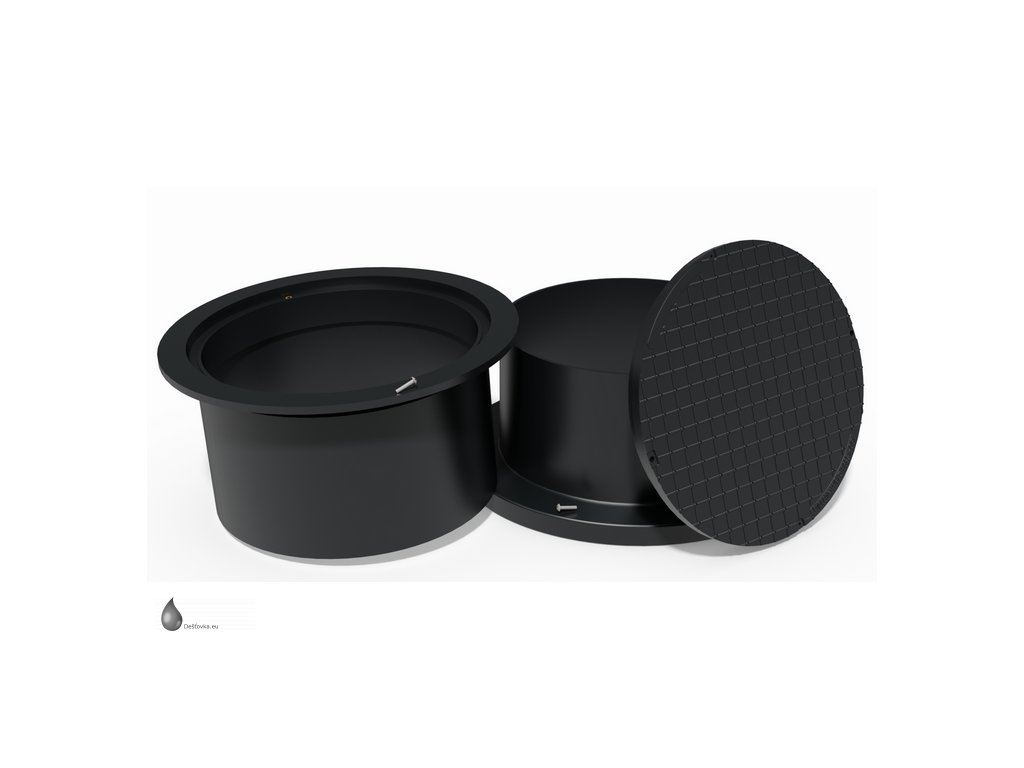

• Plastový nástavec 300 mm - k nádržím AQUA
• Teleskopický nástavec pojezdový 450-695 mm - k nádržím AQUA
• Teleskopický nástavec s poklopem 620-820 mm - k nádržím AQUA
• Vsak a zasakování
• Potrubí a příslušenství

Ke každé nádrži obdržíte:

• Prohlášení o shodě
• Osvědčení o vodotěsnosti
• Montážní postup
• Záruční list

Soubory ke stažení:

    Montážní návod - nádrže AQUA
