Sada HOME - nádrž ATLANTIS 7000 s jednotkou WILO Rain-1

Detailní popis produktu

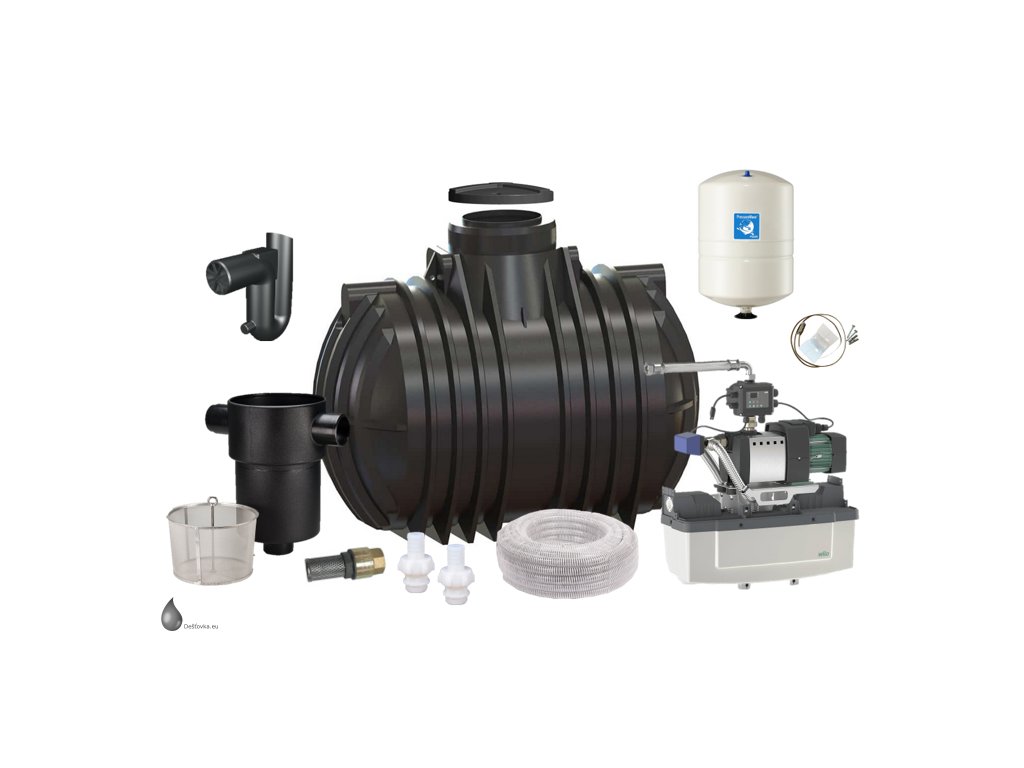

Sada HOME - podzemní nádrž na dešťovou vodu ATLANTIS 7000 l (7,0 m³) s domovní jednotkou WILO Rain-1 24 EM

Sestava produktů, která plně postačuje pro zprovoznění systému využití dešťové vody pro zálivku zahrady. Optimalizované zařízení pro využití dešťové vody na zahradě rodinných domů.

Nádrž na vodu ATLANTIS je možné pojíždět do 3500 kg (3,5 t) při instalaci s pojezdným teleskopickým nástavcem 500-750 mm. Nádrž ATLANTIS je vhodná do jílovité půdy! Jímky ATLANTIS jsou vyrobené metodou rotačního tváření plastů, jímky jsou z jednoho kusu. Jímky jsou 100 % vodotěsné a bezešvé. Žádné lepení ani svařování. Nádrž je vhodná pro dotaci Dešťovka.

Optimalizace pro využití dešťovky v domě:

Sada HOME se oproti ostatním sadám (BASIC, PROFI, FLOW a další) liší především ve filtraci a čerpadle. Tato sada je optimalizovaná pro použití dešťové vody v domácnosti a to díky jemnějšímu nerezovému filtru s velikostí ok 0,1 mm a díky tichému nátoku, který zajišťuje, že se voda při nátoku nekarbuje a nevznáší nečistoty ze dna. Sestava je dále vybavená domovní řídící jednotkou WILO Rain-1, která zajištuje čerpání vody z dešťové nádrže a při nedostatku vody sama přepne na přívod pitné vody, dokud se nádrž znovu alespoň trochu nenaplní. Tuto sadu doporučujeme obzvlášť při použití vody v domě, je možné vodu z technické mísnosti, kde je jednotka uložena vyvést i ven pro potřeby zavlažování.

4 důvody proč vybrat tuto nádrž:

• Kompletní sestava optimalizovaná pro využití vody v domě
• Pojízdná nádrž do 3500 kg, certifikace dle EN ISO 9001
• Vhodná do jílovité půdy při dodržení montážního návodu

• Certifikace dle EN ISO 9001

Popis domovní jednotky:

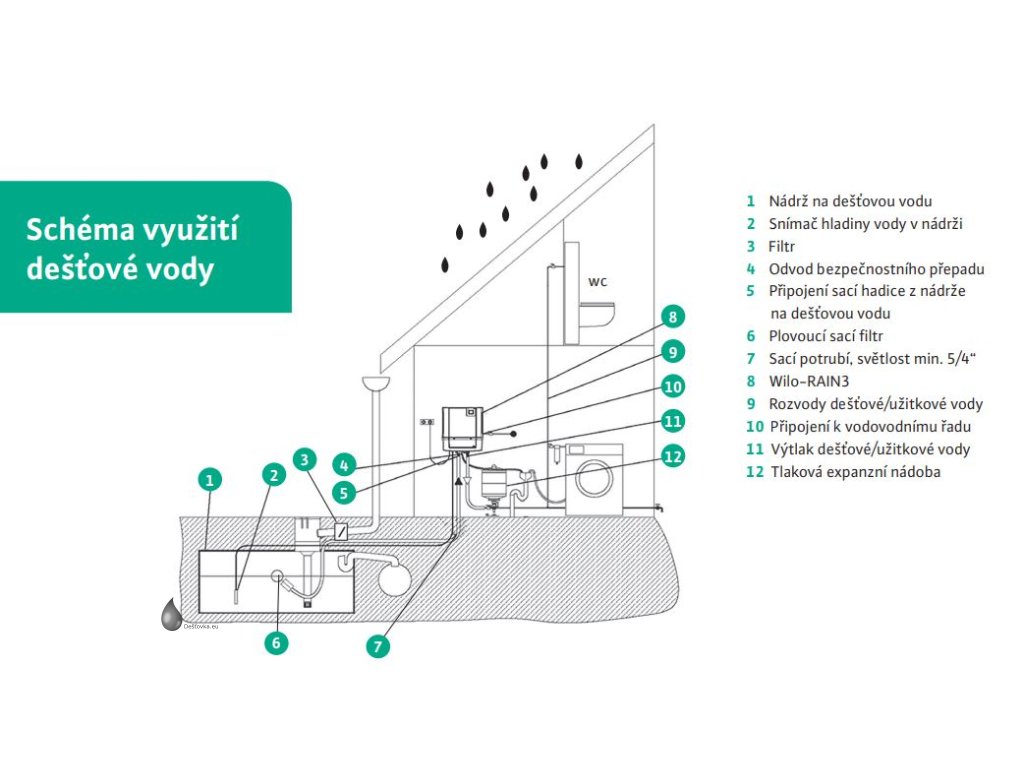

WILO Rain-1 je automatická čerpací jednotka, která zajišťuje odběr dešťové vody ze zásobníku (např. nádrže nebo jímky) a její distribuci do domácího nebo zahradního systému. Jednotka zároveň umí automaticky přepnout na pitnou vodu v případě, že je v zásobníku dešťové vody nedostatek. To vše bez nutnosti zásahu uživatele.

1. Sání dešťové vody - Čerpadlo uvnitř jednotky nasává vodu z dešťové nádrže. Předpokládá se, že je nádrž propojena s jednotkou pomocí sání (sací hadicí s filtrem). Čerpadlo pracuje podle potřeby – to znamená, že se spustí, když někde v systému dojde k otevření ventilu (např. při splachování toalety nebo spuštění zavlažování).
2. Řídicí jednotka sleduje hladinu vody - V systému je zabudovaný senzor nebo externí hladinový spínač, který sleduje množství vody v nádrži. Pokud hladina klesne pod určitou mez, systém automaticky přepne na pitnou vodu – přes elektromagnetický ventil začne jednotka čerpat vodu z běžného vodovodního řadu.
3. Zabezpečení proti zpětnému toku - Aby nedošlo ke kontaminaci pitné vody dešťovou, jednotka je vybavena zpětnou klapkou a splňuje požadavky normy EN 1717 (bezpečnostní oddělení okruhů). Pitná voda tak zůstává hygienicky chráněná.
4. Tlak a provoz - Jednotka udržuje dostatečný tlak v systému (až 4 bary), aby umožnila běžné použití v domácnosti – splachování, pračku, zahradní hadici apod. Při poklesu tlaku (například otevřením kohoutku) se jednotka spustí a čerpá vodu.
5. Ovládání a diagnostika - Na přední straně jednotky je jednoduchý ovládací panel s LED indikací a tlačítky pro zapnutí, vypnutí nebo servisní režim. Řídicí elektronika neustále sleduje provozní parametry a v případě chyby (např. suchoběh, porucha čerpadla) zobrazí chybové hlášení.

Zásypový materiál:

Pro zásypový materiál musí být charakteristická soudržná pevnost, dobrá zhutnitelnost, propustnost vody a vzduchu, jakož i mrazuvzdornost a nesmí obsahovat žádné špičaté složky. Těmto požadavkům vyhovují frakce v rozsahu zrna od 4 do 16 mm z kulatých zrn bez podílu odpadu (zeptejte se svého obchodníka se stavebními materiály). Použití zeminy z výkopu nebo materiály označované jako „zásypový písek“ v mnoha případech výše uvedeným podmínkám nevyhovují.

Popis montáže pochozí varianty (pojezdná viz. montážní návod):

Jako příprava na usazení podzemní nádrže se ve vykopané jámě vytvoří podklad ze zásypového materiálu (o síle 200 mm): nasypou se jednotlivé vrstvy o výšce 100 mm a silně se zhutní (vibrační deskou nebo 3 pracovní operace ruční pěchovačkou 15 kg v každé vrstvě). Plocha musí být v horizontálním směru dokonale vodorovná.

• Nádrž a její nástavbové části je nutné bezpodmínečně překontrolovat, zda nejsou poškozeny.
• Usazení podzemní nádrže se musí provést tak, že je nutné ji bez nárazů (např. za pomoci pásů nebo lan) spustit do jámy a opatrně usadit na podklad. Je nutné dbát na to, aby se pro upevnění nebo zvedání použila pouze k tomu určená jeřábová oka. Uvazování za vyčnívající části nádrže (např. hrdla) nebo jiné nástavné části není přípustné!
• Nasadí se poklop nádrže, popř. šachty a vyrovná se. Použít se smí pouze kryty šachet od výrobce nádrže.
• Pro stabilizaci podzemní nádrže je nutné ji naplnit asi do výše 50 cm vodou.
• Zásyp/zhutnění v dolní části jámy (do poloviny výšky nádrže bez dómu) se provede tak, že materiál pro zásyp se sype do jámy ve vrstvách po 100 mm, a to v šířce nejméně 300 mm okolo nádrže, a zhutní se ručním pěchovadlem 15 kg (nepoužívat žádný stroj!) v jedné pracovní operaci na každou vrstvu. Během zasypávání a zhutňování je nutné neustále sledovat, zda nejsou na nádrži viditelné deformace nebo jiné příznaky příliš nerovnoměrného zhutňování. Po zasypání/zhutnění dolní části jámy se provede instalace přítokového potrubí a ochranné trubky se spádem (min. 1 %) k nádrži, jakož i odtokové potrubí se spádem (min. 1 %, stejné nebo silnější než u přítoku) směrem od nádrže. Ochranná trubka musí být nainstalována s průchodkou do zdi, aby se zabránilo pronikání vody do sklepa. Odtokové potrubí nádrže může být napojeno na stávající kanalizaci nebo za ní napojený  vsakovací systém. Pokud je odtokové potrubí napojeno na vsakování, musí být toto nejméně ve vzdálenosti 3 m od nádrže.
• Podzemní nádrž se potom naplní vodou až po spodní hranu přípojek.
• Při zasypání/zhutnění do výšky asi 200 mm pod úroveň terénu se postupuje tak, jak je uvedeno v popisu pro dolní část jámy. Přitom se nesmí zapomenout na následující: Před
  zasypáním/zhutněním okolo přípojek je nutné překontrolovat, zda se tato část nedeformuje a dobře sedí!
• Zbývající zásyp lze provést ornicí nebo zeminou z výkopu apod.

Rozsah dodávky:

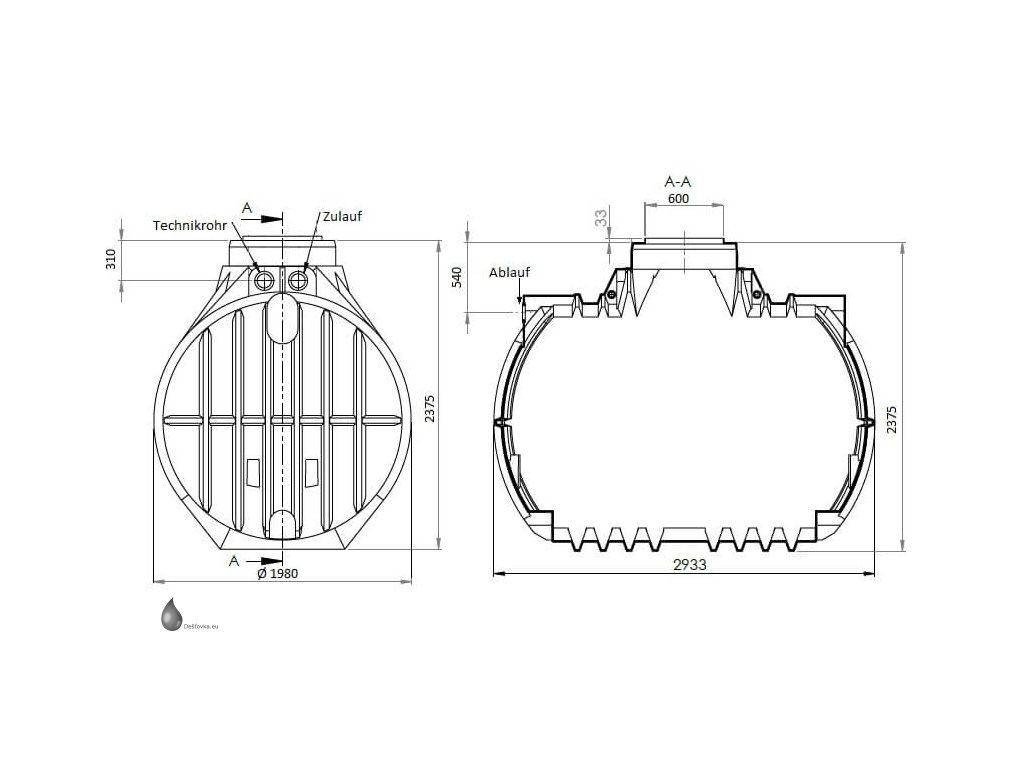

• Samonosná jímka ATLANTIS o objemu 7000 litrů (7,0 m³) vč. plastového poklopu
• Vyvrtání vtoku popř. přepadu provede řidič na místě dle vašich instrukcí
• Břitové těsnění dle vyvrtaného vtoku popř. přepadu
• Filtrační koš HAUS - vhodné pro nátok DN100/110, v případě potřeby jiného průměru nás kontaktujte
• Tichý nátok do nádrže - vhodné pro nátok DN100/110, v případě potřeby jiného průměru nás kontaktujte
• Bezpečnostní přepad - sifon - vhodné pro nátok DN100/110, v případě potřeby jiného průměru nás kontaktujte

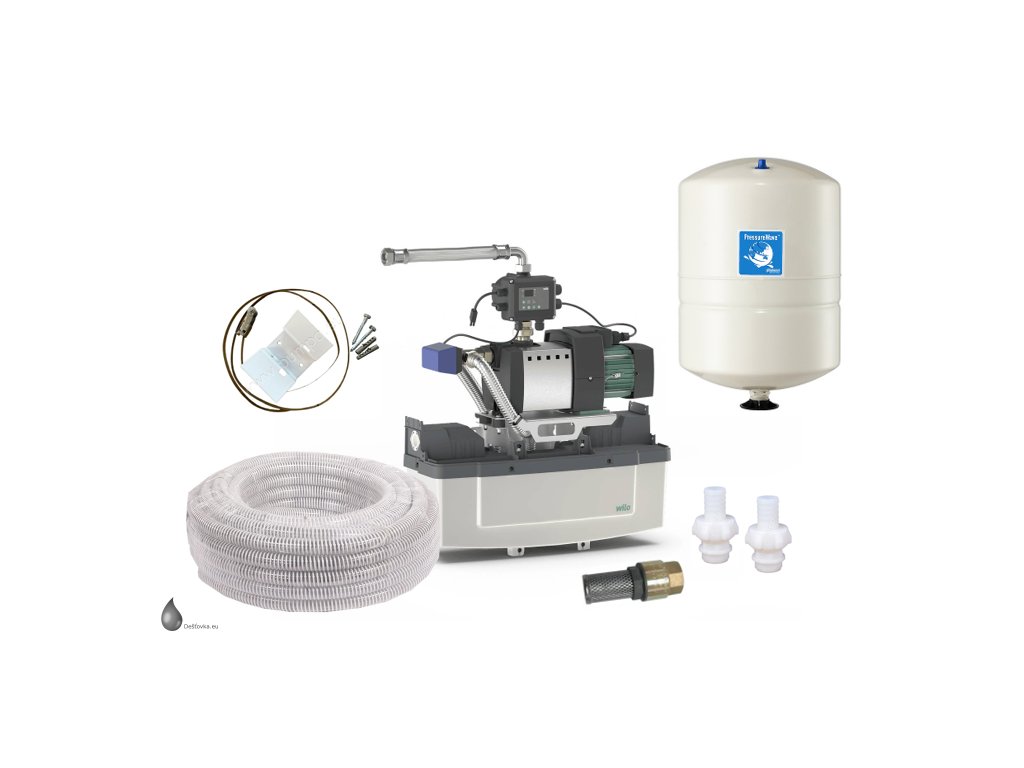

• Modul domovní jednotky WILO Rain-1 ve vybrané konfiguraci (24/25/45)
  • HiMulti 3 P samonasávací odstředivé čerpadlo, namontované na základním rámu s tlumiči chvění
  • Přednádrž o objemu 11 litrů pro doplňování čisté vody s plovákovým ventilem
  • Třícestný ventil
  • Připojení na straně výtlaku, hadice Rp 1"
  • Připojení na straně sání, hadice Rp 1"
  • Připojení pro síť komunálního zásobování vodou R ¾"
  • 1,5 m kabel síťové přípojky a zástrčka
  • Plovákový spínač s 20 m dlouhým kabelem pro monitorování hladiny dešťové vody v zásobní nádrži
  • K dispozici je beznapěťový kontakt pro volitelný externí alarm nebo poruchové hlášení
  • Relé pro volitelné ponorné čerpadlo (cisternové čerpadlo)
  • Elektronická řídicí jednotka s integrovanou detekcí nulového množství a analogovým snímačem tlaku na straně výtlaku
  • Ovládací plocha s tlačítky, 7segmentový displej a LED
• Upevňovací materiál
• Plovákový spínač s kabelem o délce 20 metrů

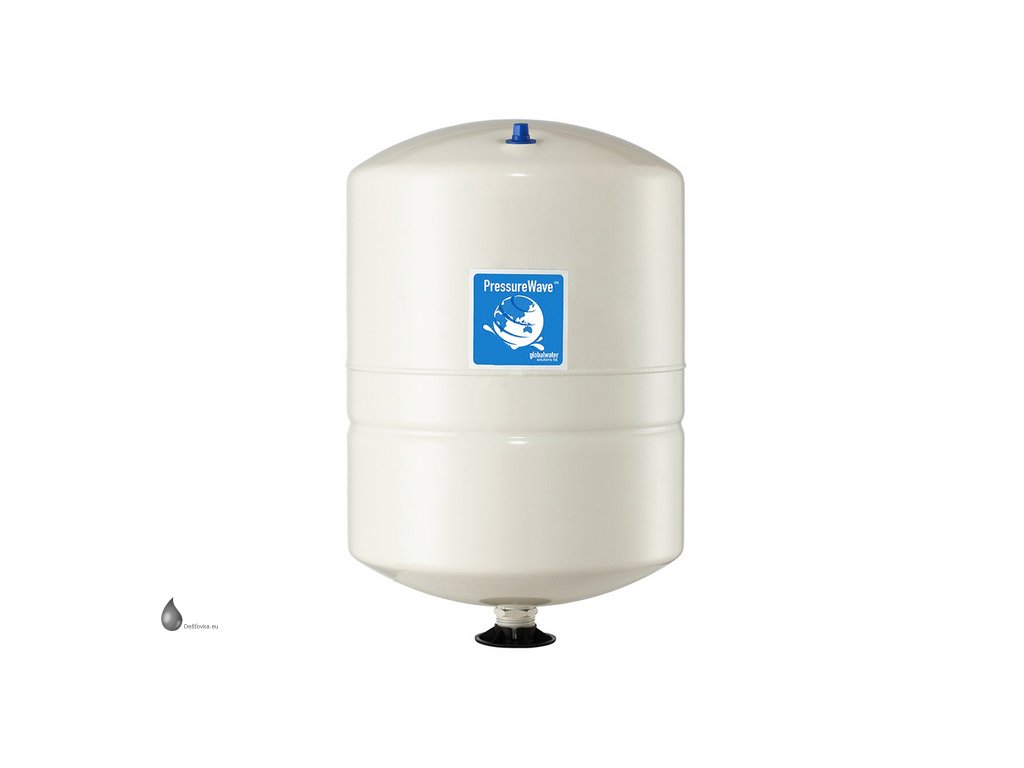

• GWS PressureWave bezúdržbové tlakové nádoby bez nožiček o objemu 18 litrů

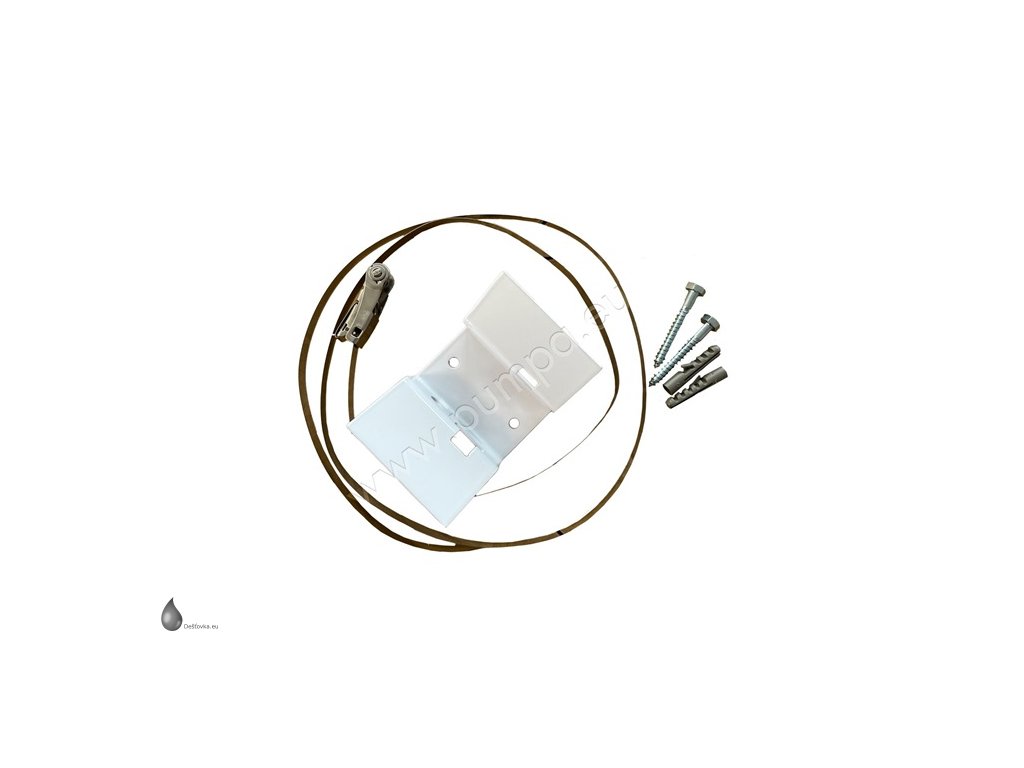

• Global Water konzole pro upevnění tlakové nádoby BR Universal
• Sací hadice o délce 10 metrů
• Sací koš se zpětným ventilem

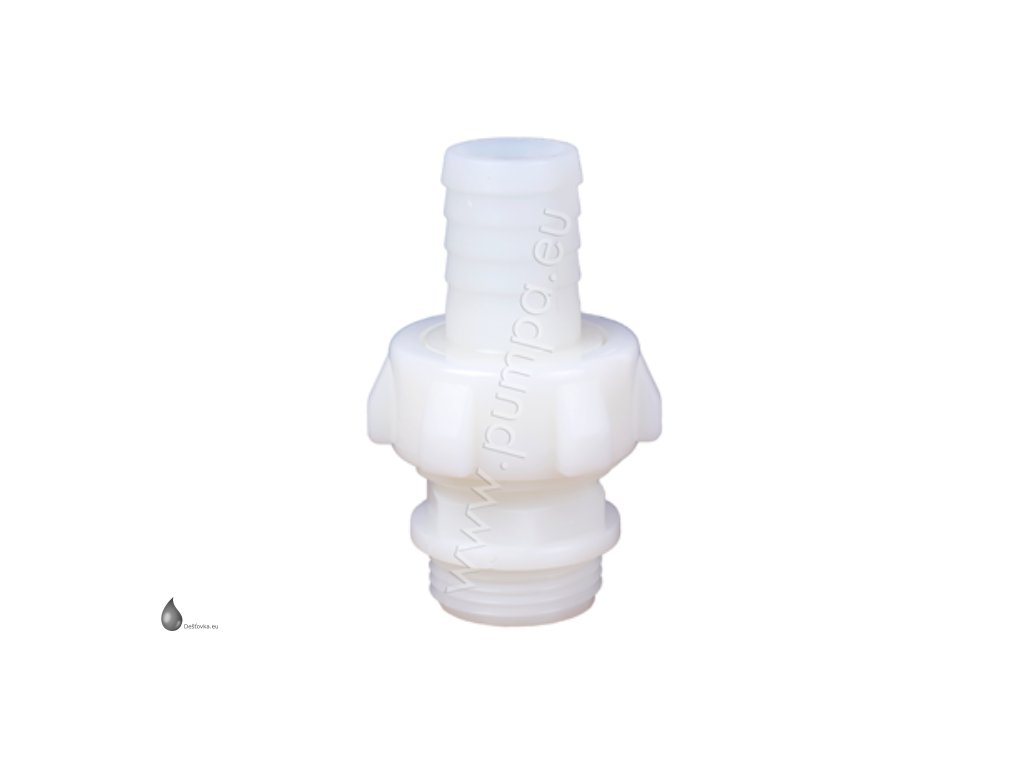

• Spojky pro propojení sací hadice s řídící jednotkou

Doporučené příslušenství:

• Břitové těsnění DN100/110, DN125, DN150/160, DN200
• Plastový nástavec 600 mm

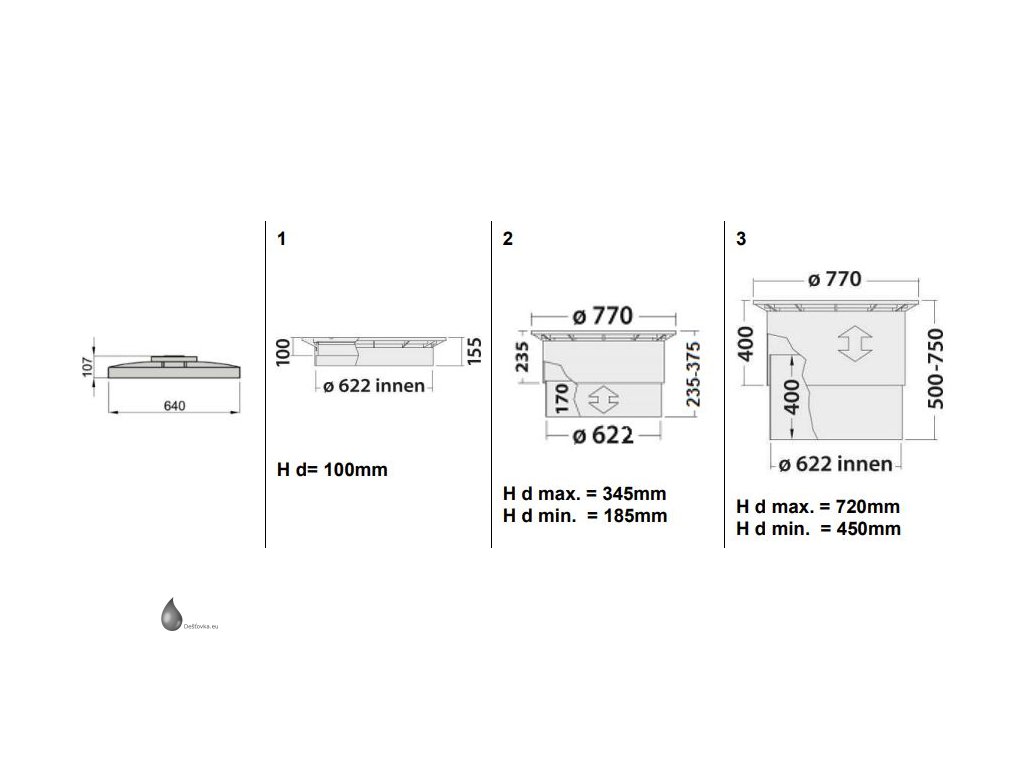

• Teleskopický nástavec 500-750 mm s poklopem do 3500 kg
• Plastový poklop uzamykatelný
• Vsak a zasakování
• Potrubí a příslušenství

Ke každé nádrži obdržíte:

• Prohlášení o shodě
• Osvědčení o vodotěsnosti
• Montážní postup
• Záruční list

Soubory ke stažení:

    Montážní návod - nádrže ATLANTIS

    Montážní návod - řídící jednotka WILO Rain-1
