Šachtový poklop ocelový opti-control

Detailní popis produktu

Šachtový poklop ocelový opti-control

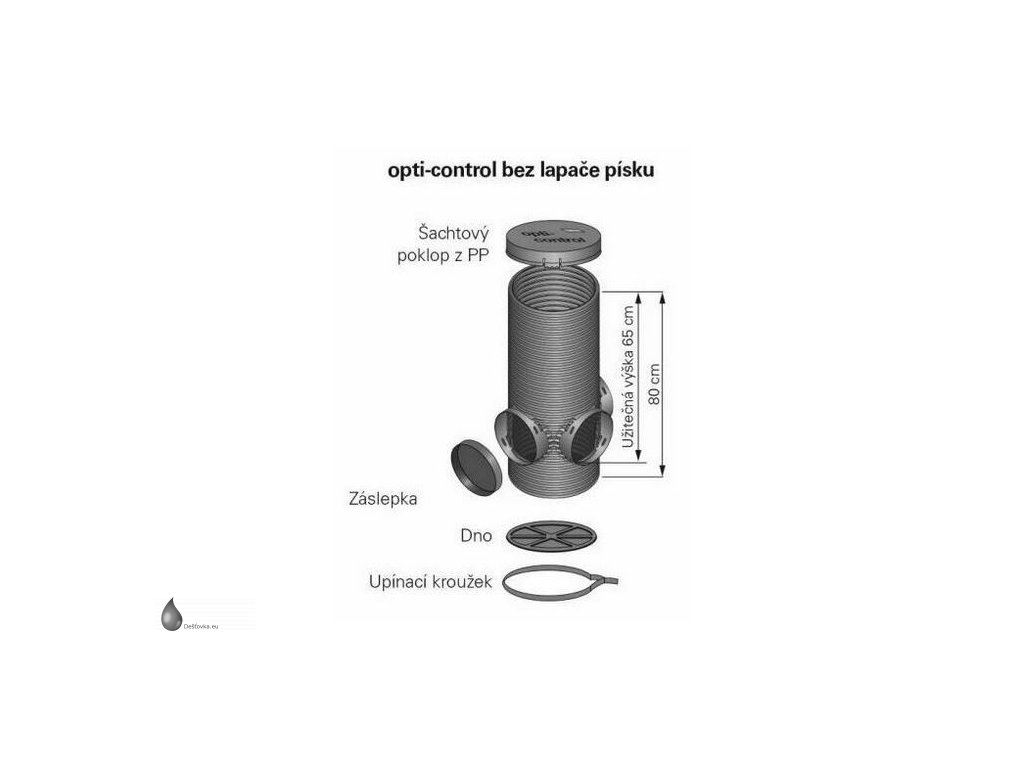

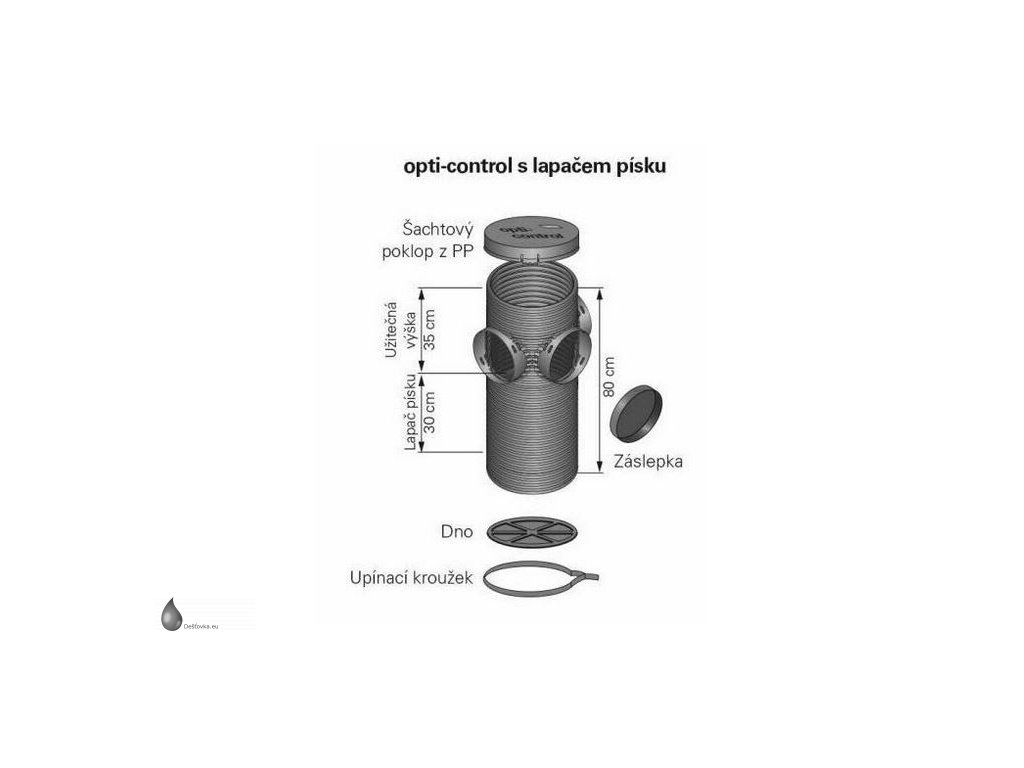

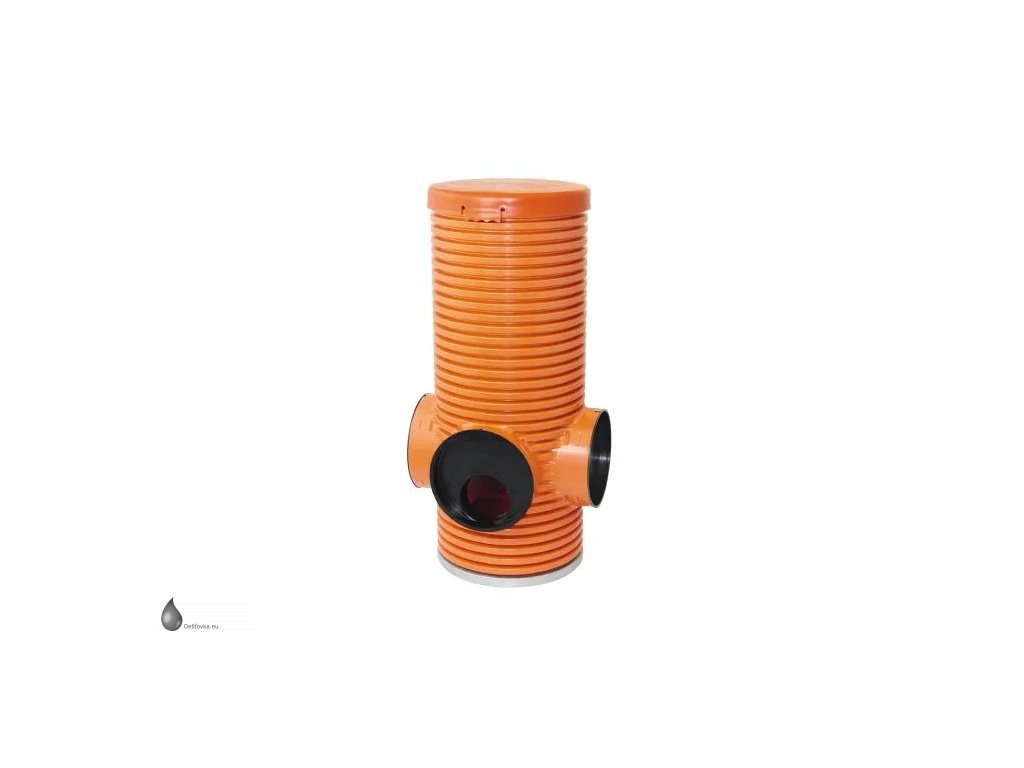

Poklop je kompatibilní s šachtou 315 opti-control s i bez lapače písku a s nástavcem na tyto šachty. Jedná se o pozinkovaný ocelový poklop s volitelným povrchem. Poklop je pojezdný do 12,5 tun. Vnější rozměr 50x50 cm, vnitřní rozměr 48x48 cm, hloubka vany 87 mm.

• kompatibilní s šachtami a nástavcem opti-control

• kvalitní materiál

Rozsah dodávky:

• 1x pozinkovaný ocelový poklop
• odtokové otvory ve vaně
• dva otvory pro vyzvednutí záslepkami + dva klíče pro vyzvednutí

Princip a funkce:

Drenážní trubky zachycují vzdutou vodu a odvádí ji do nejnižšího bodu drenáže. Prostřednictvím kontrolních šachet lze
celý drenážní systém zkontrolovat, a popř. propláchnout a vyčistit.

Tyčové drenážní trubky opti-drän DN 200 a KG DN 200 lze napojit přímo na šachty opti-control. Trubky opti-drän DN 100, DN 125 a DN 160 a KG trubky pomocí redukce a různé další drenážní a vsakovací trubky od společnosti FRÄNKISCHE lze napojit k šachtě opti-control pomocí redukcí. Systém doplňuje záslepka pro nepoužívané vývody.

Odborná drenáž budov:

• rovnoměrná a přímočará pokládka drenážního potrubí z nejvyššího bodu HP do nejnižšího bodu TP s rovnoměrným spádem (minimálně 0,5 %)
• prokázaný/ověřený drenážní výkon (jímavost vody) drenážní trubky
• obvodová drenáž se musí dát kontrolovat a proplachovat, proto se zabudovávají kontrolní šachty
• kontrolní šachta alespoň v nejvyšším a nejnižším bodě, nejlépe na všech místech, kde se mění směr trubek

Výhody kontrolní drenážní šachty:

• průměr šachty DN 300 garantuje volný přístup k drenážnímu potrubí
• slouží jako proplachovací, kontrolní a sběrná šachta
• má vysokou rázovou a tlakovou odolnost

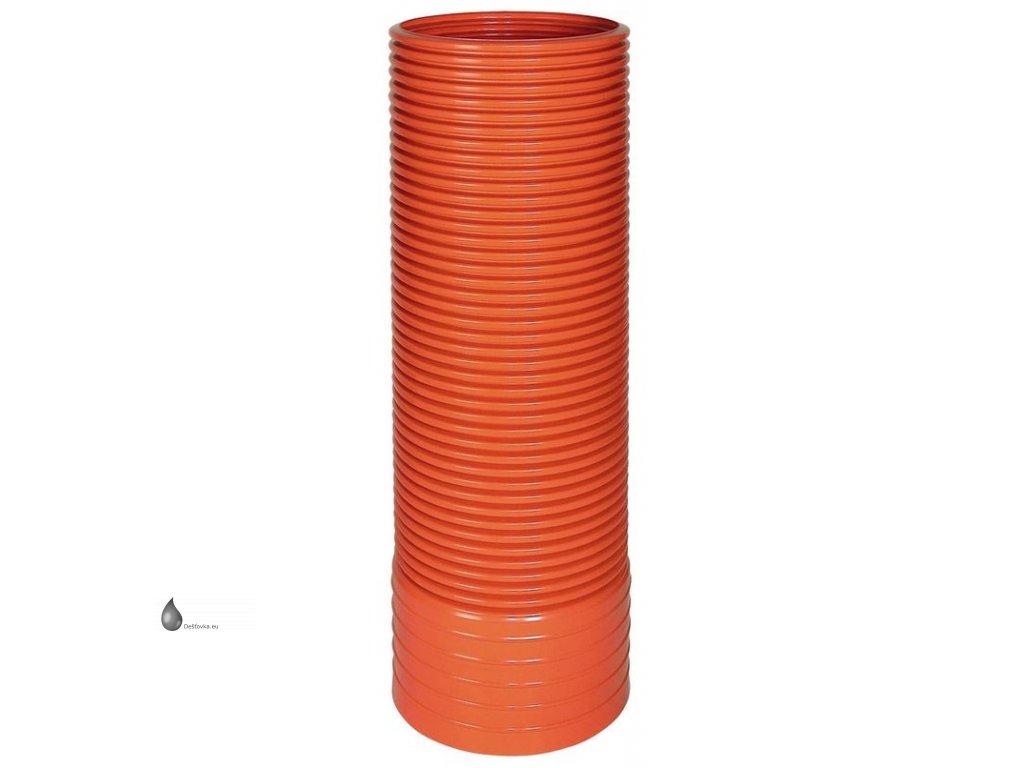

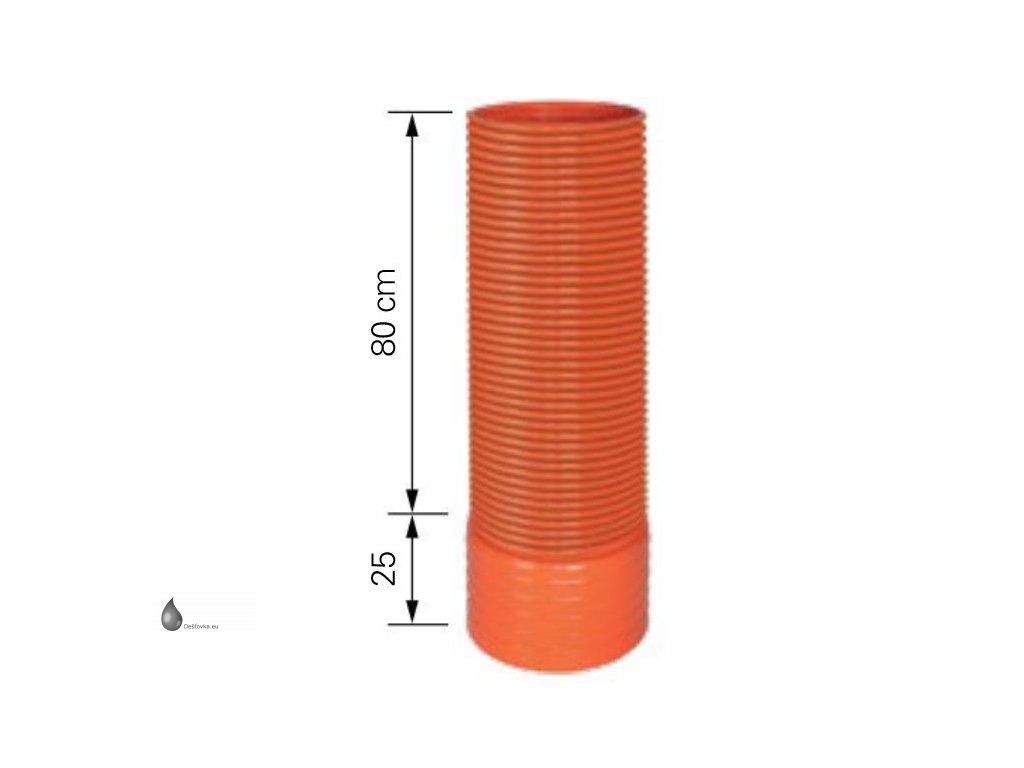

• šachtové prodlužovací nástavce s nalisovanou spojkou umožňují variabilní hloubky zabudování až do max. 6 m

Tyčová drenážní trubka opti-drän:

• umožňuje přesnou a přímočarou pokládku s rovnoměrným spádem
• má velkou plochu pro vtékání vody minimálně 80 cm²/m a ověřenou geometrii štěrbin = maximální pojímání vody = vysoký výkon a bezpečnost, dokonce i při velkém přívalu vody
• jako kulatá celoperforovaná vsakovací trubka garantuje spolehlivé pojímání vody, také zespodu
• má ověřený a prokázaný drenážní výkon (průsak vody do trubky nastane již při vzestupu vody max. 20 cm nad dno trubky)
• umožňuje rychlou, přesnou a snadnou pokládku pouze 1 osobou
• snadná manipulace a převoz díky praktické délce trubky 2,50 m, s jednostranně nasazenou spojkou

Doporučené pokyny pro zabudování drenážního systému:

1. proveďte dostatečně široký výkop pro potrubí. Dno výkopu nesmí zasahovat do zóny roznášení tlaku pod základovou spárou.
2. položte filtrační geotextilii na dno připraveného výkopu pro potrubí (upozornění: šířka pásu by měla vystačit k obalení celého štěrkového obsypu)
3. nasypte minimálně 10 cm tlustou štěrkovou vrstvu (doporučeno: štěrk 8/16)
4. na štěrkové vrstvě vytvořte spád potrubí min. 0,5 %. Spodní hrana potrubí v nejvyšším místě by měla být min. 20 cm pod horní hranou podkladní desky (vodorovné hydroizolace)
5. položte trubku opti-drän a zabudujte šachty opti-control
6. zasypte drenážní trubku štěrkem ze všech stran min. 10 cm
7. zakryjte štěrkový obsyp filtrační geotextilií, překrytí na stycích min. 10 cm

Technické parametry:

• Materiál: PVC-U
• Vnější rozměry: 500x500 mm
• Vnitřní rozměry: 480x480 mm
• Konstrukční výška: 95 mm
