QuadroControl ST-A - kontrolní šachta pro Rigofill ST-A

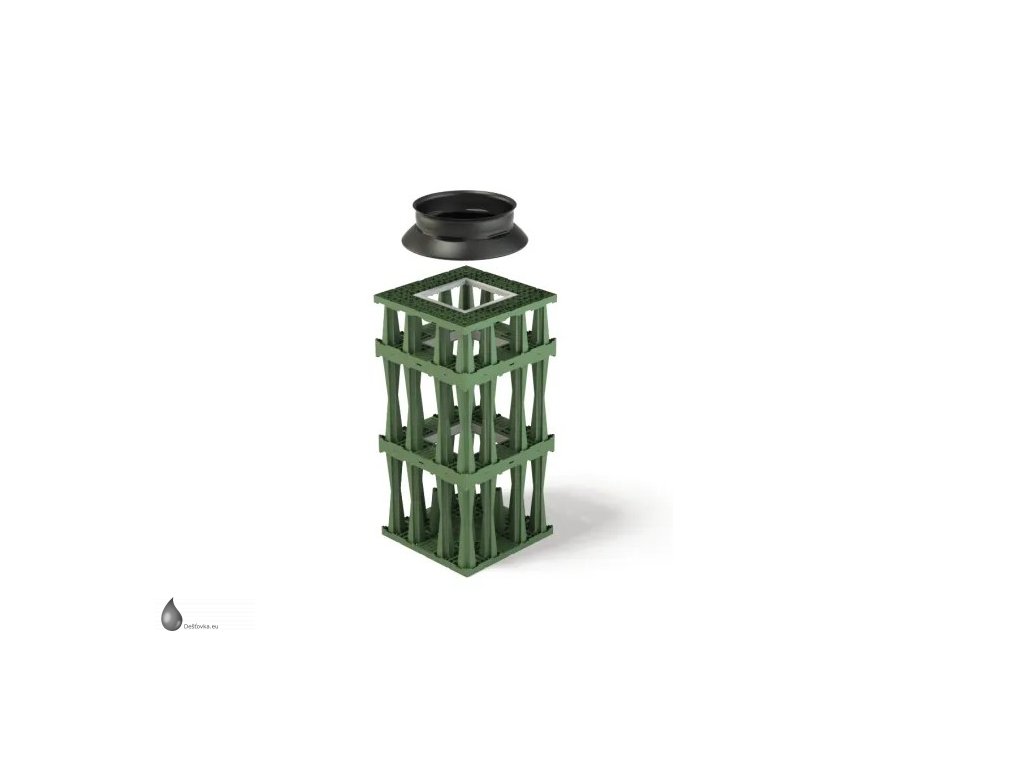

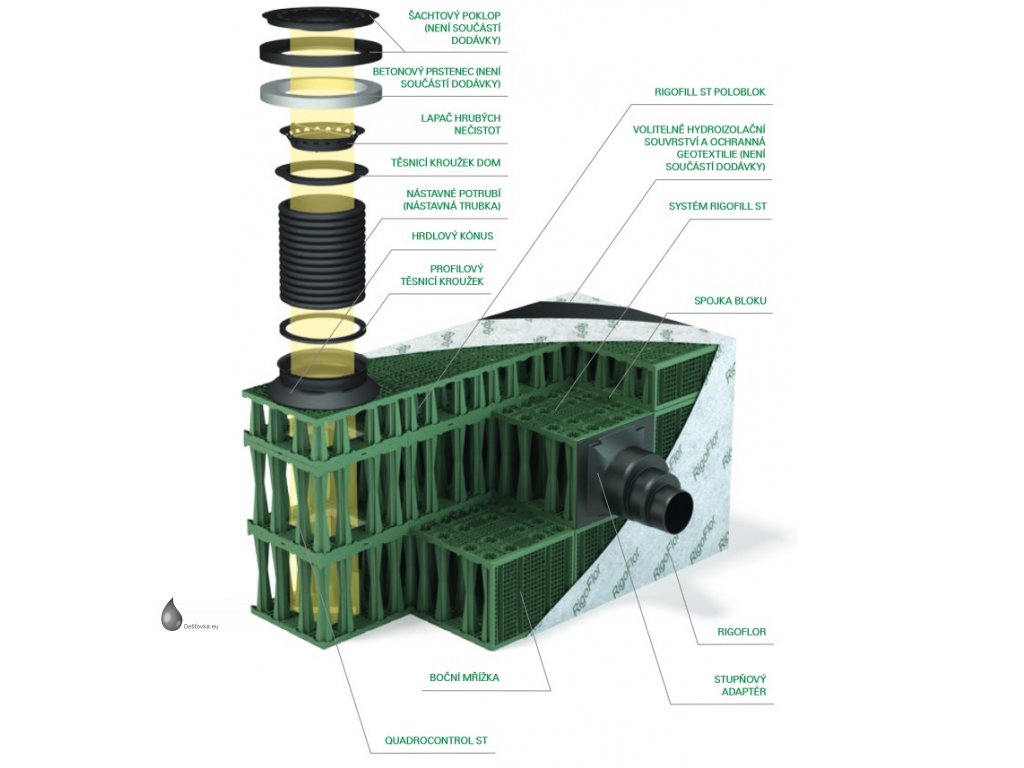

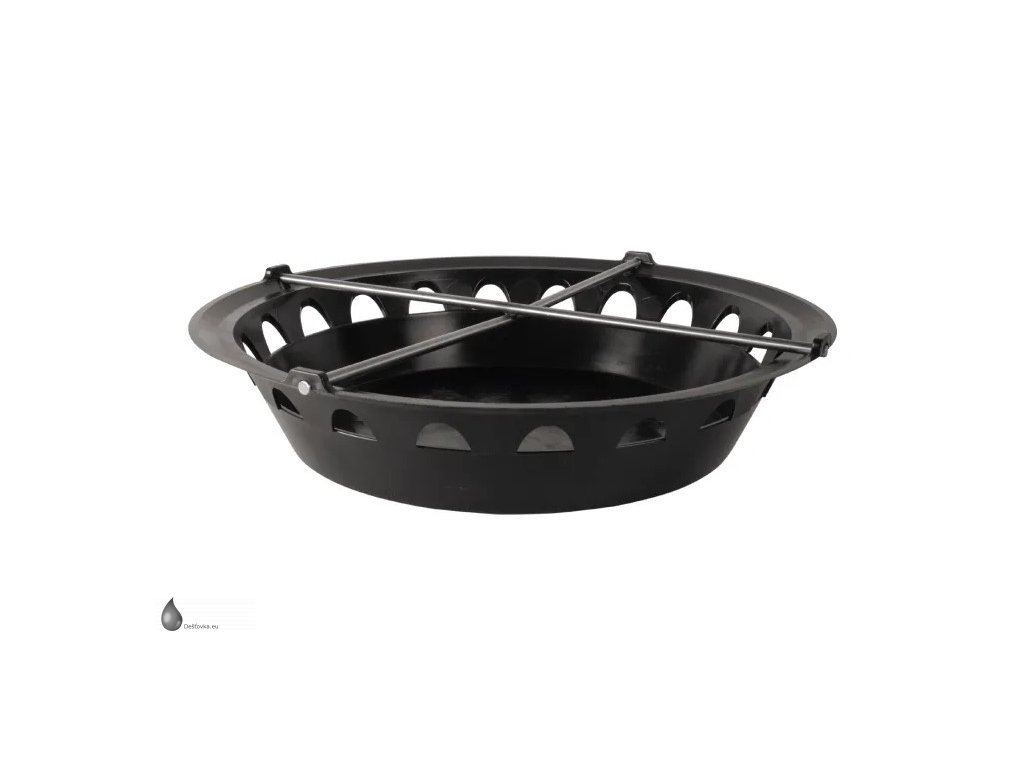

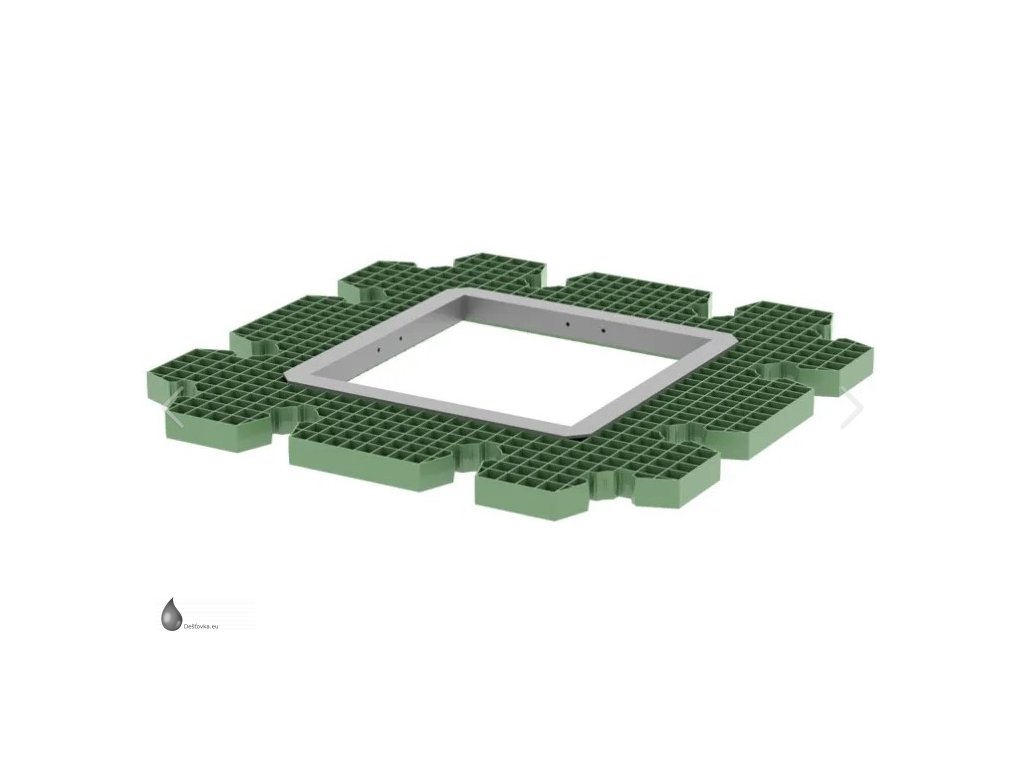

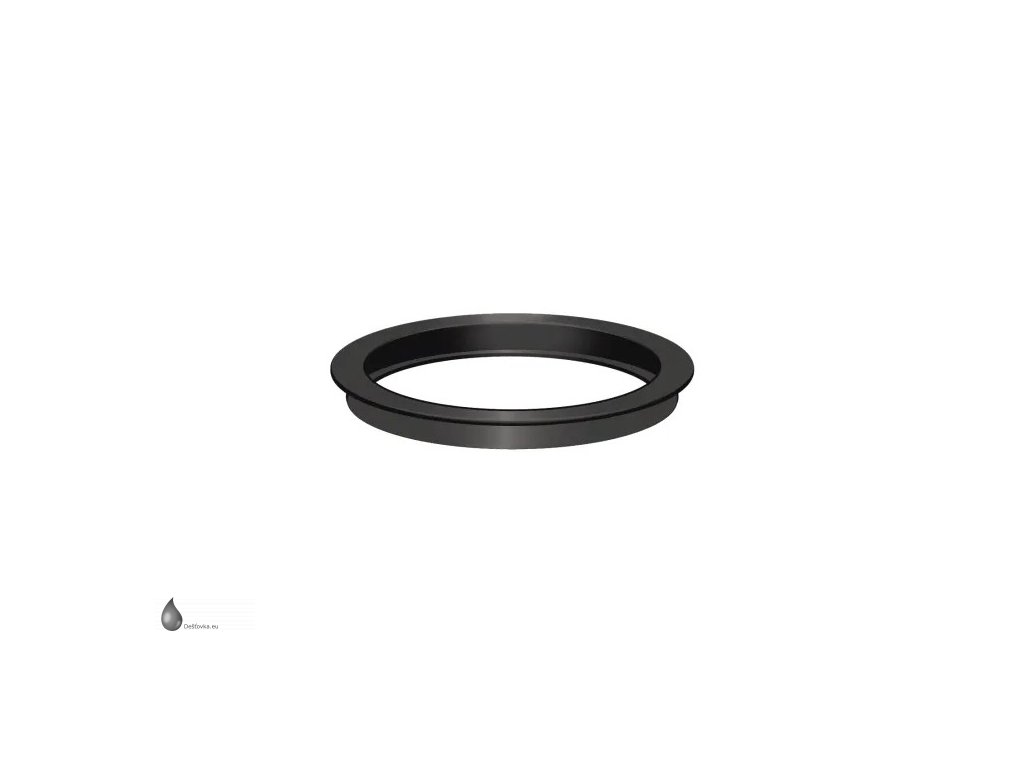

QuadroControl ST-A je integrovatelná kontrolní šachta pro podzemní vsakovací/retenční objekty Rigofill ST-A z polypropylenu. Má čtvercovou půdorysnou plochu 800 × 800 mm a může se umístit na jakémkoli místě rastru galerií. Její výška vyplývá z počtu vrstev připojených galerií. QuadroControl ST-A umožňuje pohodlný přístup shora do revizních tunelů bloků. Výkonná technologie zajišťující kontrolní inspekce a vyplachování tak může být bezbariérově zavedena do revizního tunelu. Šachta je integrována v galerii a roste v průběhu stavby galerie vrstvu po vrstvě. Šachta QuadroControl ST-A se dodává se všemi potřebnými komponenty a sestavuje se místě. Vnější strany se uzavřou bočními mřížkami Rigofill ST-A.

UPOZORNĚNÍ: Systém Rigofill ST-A byl dříve označovaný ST a systém Rigofill ST-S byl dříve označovaný ST-B.

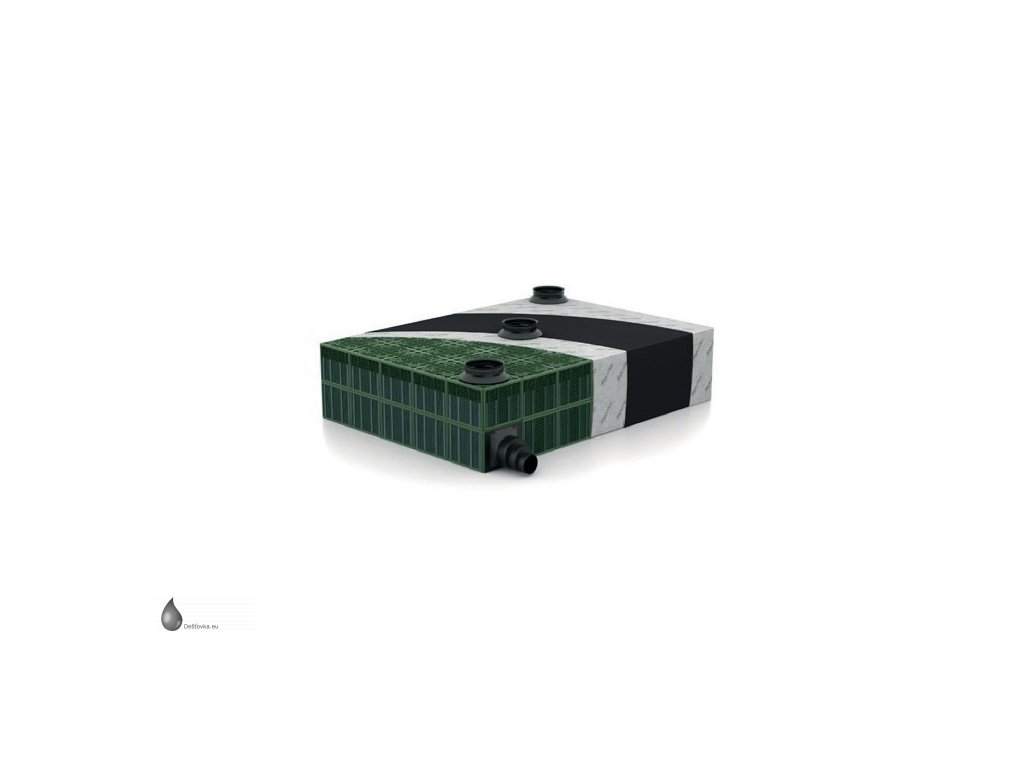

Rigofill ST-A jsou plastové bloky určené k zabudování pod zem (podzemní vsakovací objekty) pro shromažďování a vytvoření zásoby vody. Galerie dočasně zachytí dešťovou vodu a s časovým zpožděním ji opět odvádějí dále. Vedle vsakovacích odvodňovacích průlehů a trubních galerií a dříve běžných galerií vyplněných štěrkem se v současnosti ve zvýšené míře budují podzemní vsakovací/retenční objekty.

Podzemní vsakovací/retenční objekty dle ČSN EN 17152-1

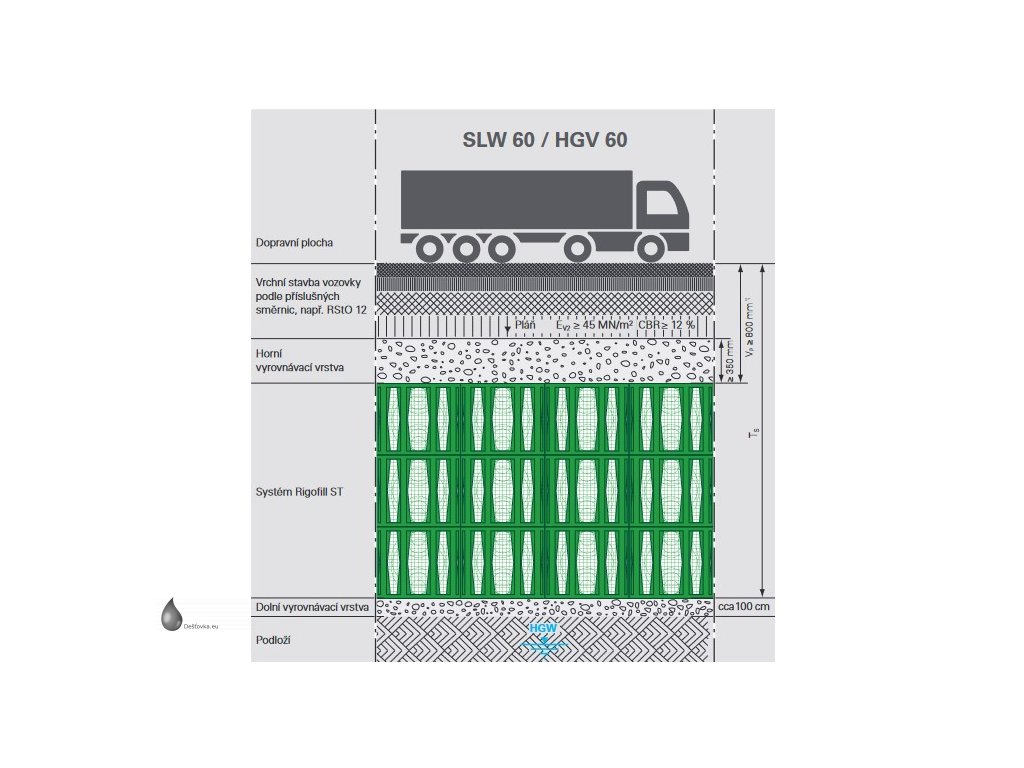

Plný blok Rigofill ST-A se skládá ze dvou poloprvků, smontovaných zákazníkem až v místě stavby/instalace. Podíl dutin je > 96 % celkového objemu bloku. Rigofill ST poloblok se skládá z jednoho poloprvku a stropní desky, opět sestavovaných zákazníkem až v místě stavby. Křížový revizní tunel v podzemním vsakovacím objektu je dimenzován pro použití samohybných kamerových vozíků. Díky tomu je možná komplexní podzemní kontrola stavu ochranné geotextilie, stejně tak jako kontrola statiky nosných prvků. Systémy galerií Rigofill ST-A jsou ve spojení s šachtami QuadroControl ST-A navrženy pro možnost profesionálních kamerových zkoušek nejen při přejímce zařízení, ale i při opakovaných provozních kontrolách. Lze je zabudovat pod dopravní plochy (SLW 60) a do velkých hloubek.

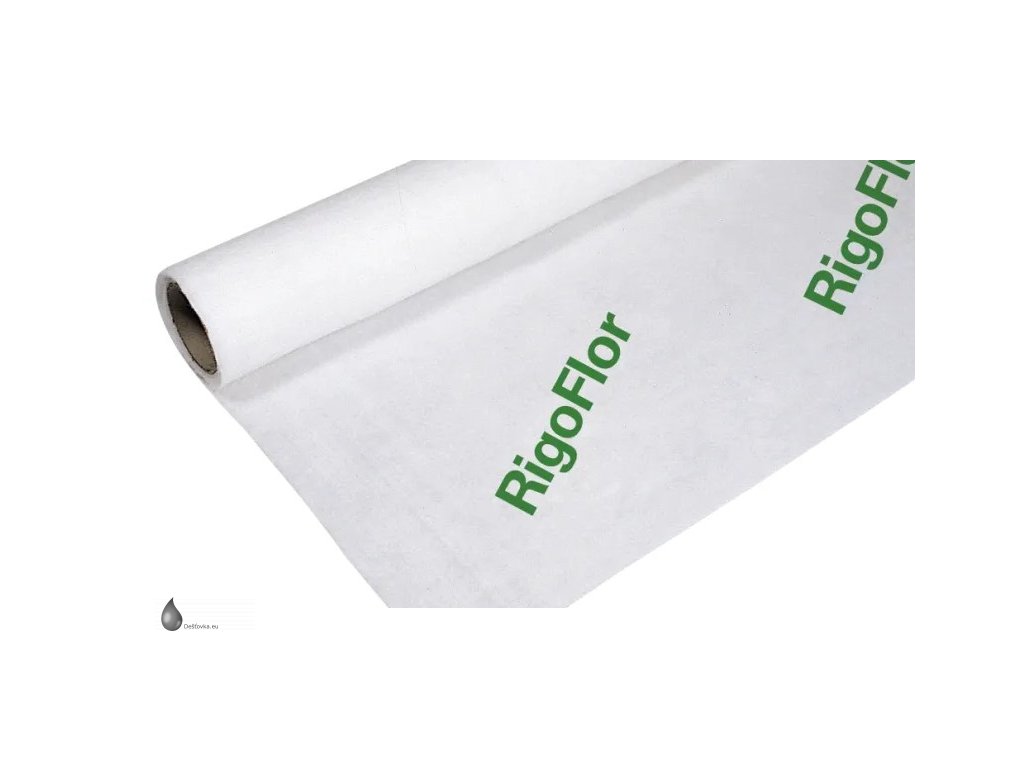

Ve spojení se speciální filtrační textilií RigoFlor, kontrolními šachtami QuadroControl ST-A a dalším příslušenstvím je celý systém vhodný pro výstavbu galerií pro vsakování, retenci a akumulaci dešťové vody.

Při výstavbě je třeba se řídit montážním návodem pro Rigofill ST-A!

  • jednoduchá montáž
  • použití na variabilních plochách
  • pro vsak i retenci
  • vysoká únosnost

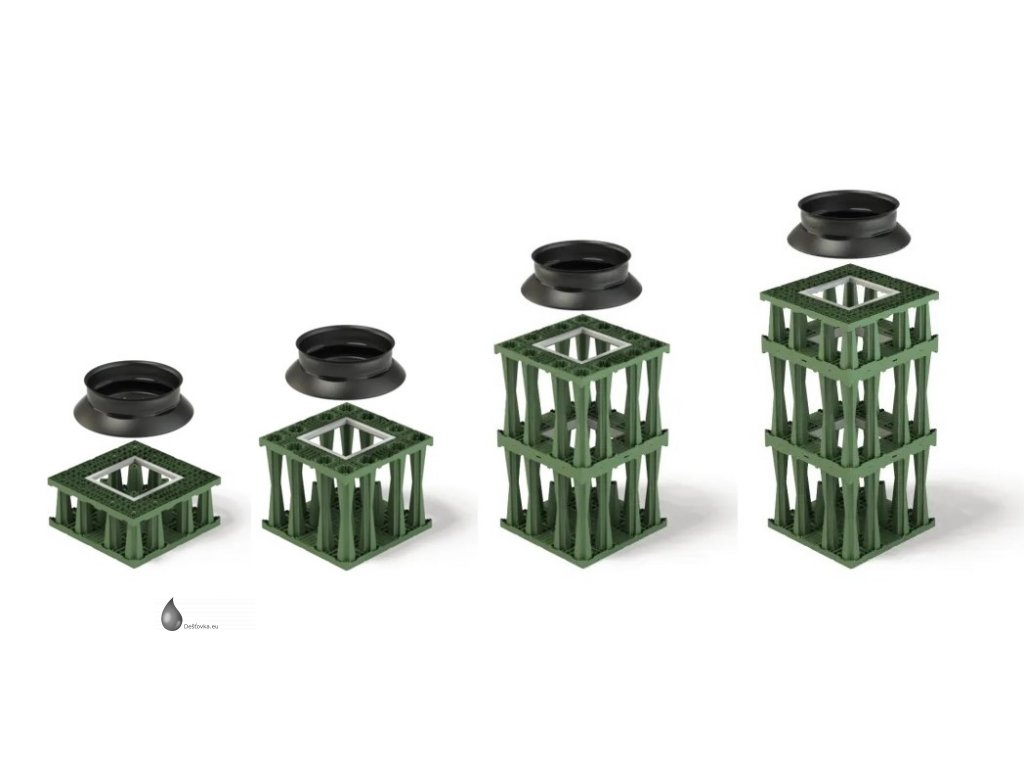

Varianty produktu:

  • 0,5vrstvé (1x půlblok + hrdlo + těsnění)

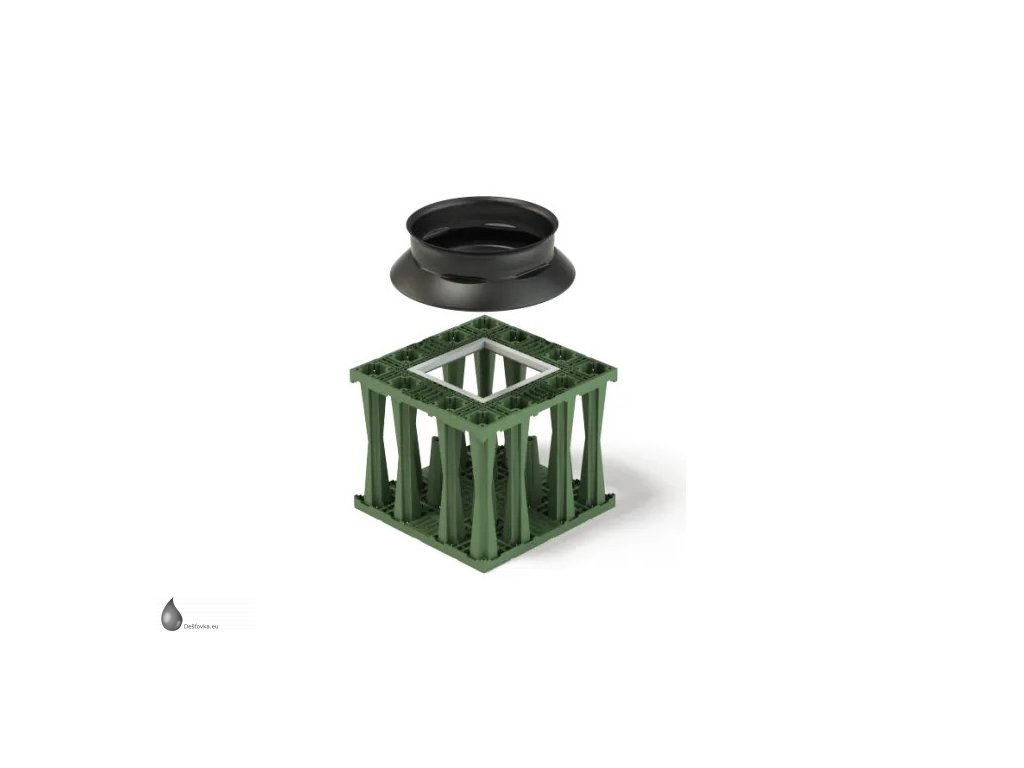

  • 1vrstvé (1x blok + hrdlo + těsnění)
  • 1,5vrstvé (1x blok + 1x půlblok + hrdlo + těsnění)

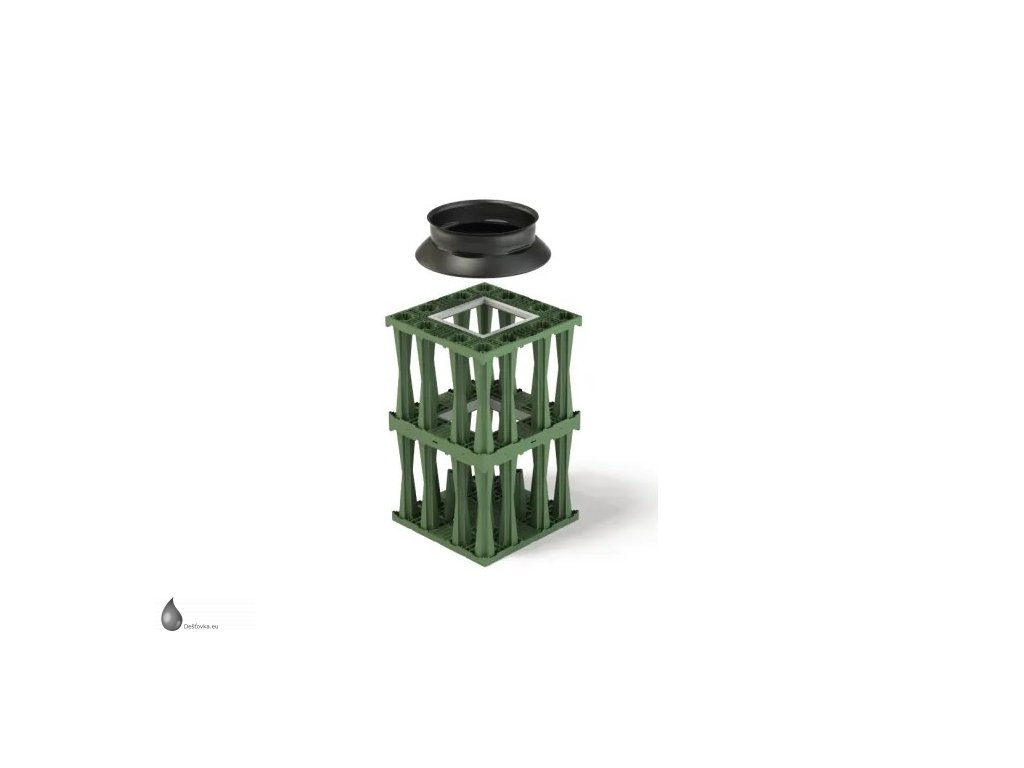

  • 2vrstvé (2x blok + hrdlo + těsnění)
  • 2,5vrstvé (2x blok + 1x půlblok + hrdlo + těsnění)
  • 3vrstvé (3x blok + hrdlo + těsnění)
  • 3,5vrstvé (3x blok + 1x půlblok + hrdlo + těsnění)
  • 4vrstvé (4x blok + hrdlo + těsnění)
  • 4,5vrstvé (4x blok + 1x půlblok + hrdlo + těsnění)
  • 5vrstvé (5x blok + hrdlo + těsnění)
  • 5,5vrstvé (5x blok + 1x půlblok + hrdlo + těsnění)
  • 6vrstvé (6x blok + hrdlo + těsnění)
  • 6,5vrstvé (6x blok + 1x půlblok + hrdlo + těsnění)
  • 7vrstvé (7x blok + hrdlo + těsnění)
  • 7,5vrstvé (7x blok + 1x půlblok + hrdlo + těsnění)
  • 8vrstvé (8x blok + hrdlo + těsnění)

Systém:

Podmínkou nosných galerií s dlouhou životností jsou po technické stránce spolehlivé a optimálně vzájemně sladěné komponenty. Všechny systémové konstrukční prvky systému Rigofill ST-A a Rigofill ST-S vytvářejí v kombinaci bezpečný systém akumulace dešťové vody, který bude po desetiletí odolávat jakémukoliv zatížení. Neboť právě u velkých a pod zemí uložených objektů je oprava v případě poškození náročná a drahá. Společnost FRÄNKISCHE klade při výrobě všech systémových komponent maximální důraz na použití osvědčených materiálů. Důsledná kontrola kvality, ale i certifikace systémů hospodaření s dešťovou vodou nezávislými zkušebními institucemi dávají projektantům, investorům, stavebním podnikům a zpracovatelům nejvyšší možnou garanci.

Porovnání s galerií vyplněnou štěrkem:

Potrubní galerie nebo galerie vyplněné štěrkem dokážou využít k akumulaci vody pouze cca 30 % svého objemu. Při výkopu zeminy se proto musí zvládnout trojnásobek požadovaného objemu vodní nádrže. To znamená hodně místa, jehož se v městském prostoru mnohdy nedostává. Podzemní vsakovací/retenční objekty Rigofill ST-A šetří hodně místa i enormní výkop zeminy. Je tak možné velmi efektivně a úsporně vytvářet podzemní zásobníky dešťové vody.

Montáž:

Podzemní vsakovací objekty se dodávají v kompaktních, stohovatelných jednotkách se 17 bloky na jedné paletě. Díky jejich jednoduché stohovatelnosti lze dokonce v případě, že jsou podmínky na stavbě hodně stísněné, bez problémů skladovat bloky Rigofill ST-A a ST-S na nejmenším možném prostoru rovněž mimo stavební jámu. To usnadňuje montáž, protože se ve stavební jámě nemusí rezervovat další prostor pro uskladnění. Při montáži tudíž nic nepřekáží, ani ji nic neomezuje.

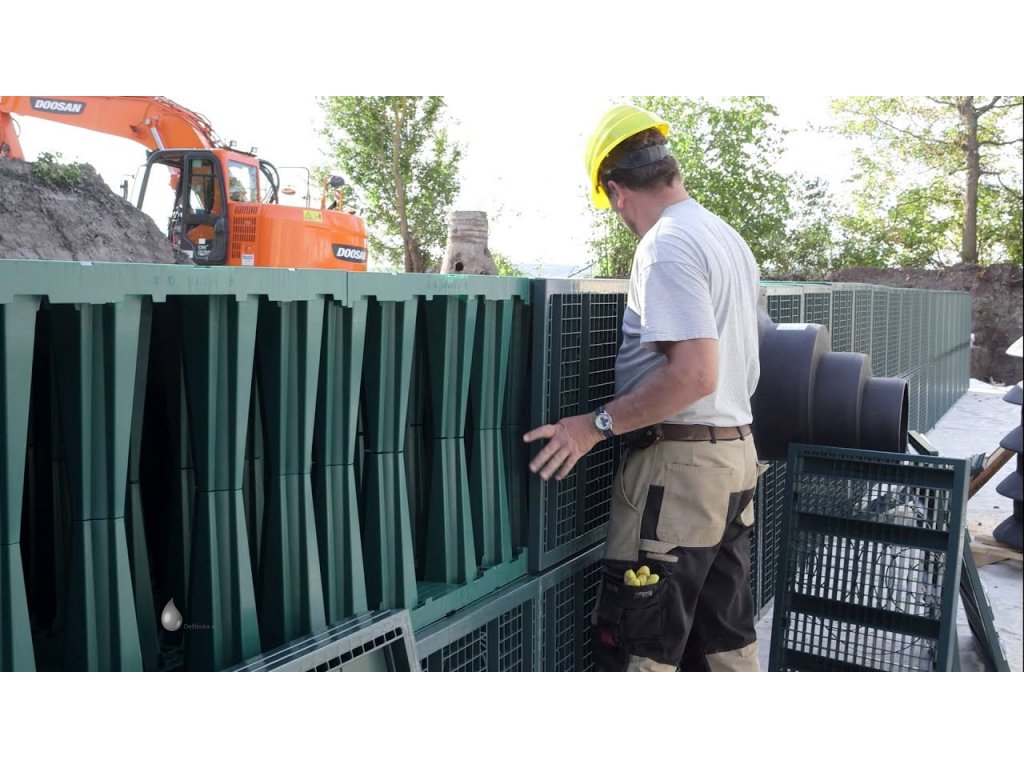

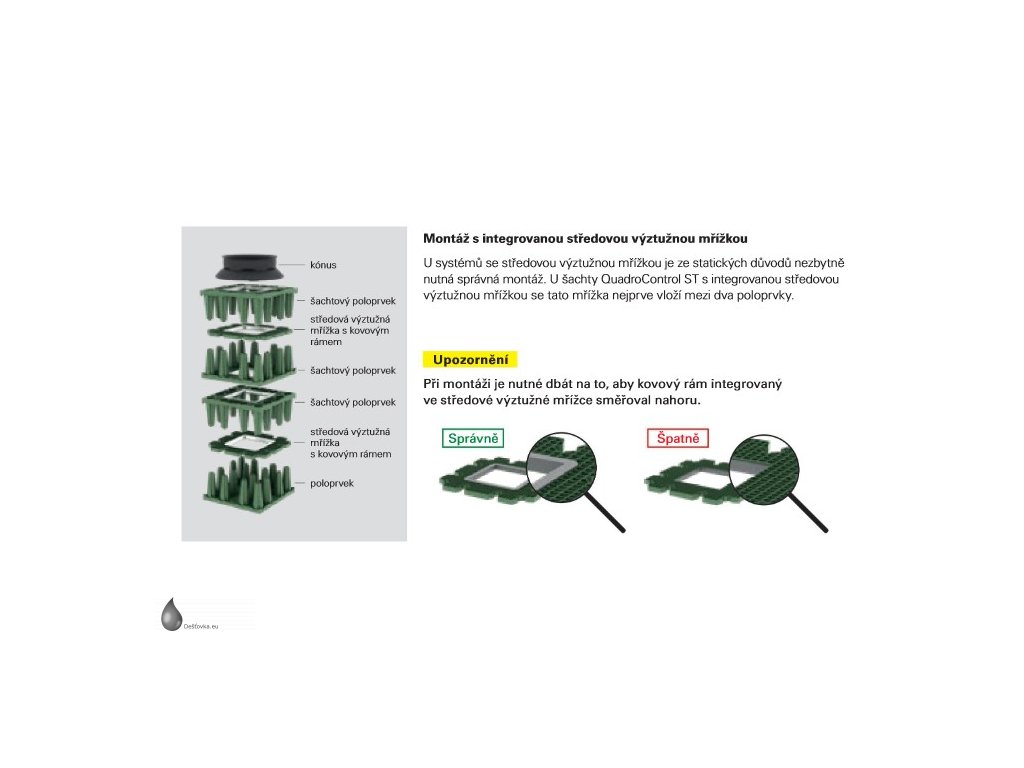

Bloky Rigofill ST-A a Rigofill ST-S je možné podle požadavku ve velice krátkém čase předběžně namontovat jak uvnitř, tak i vně stavební jámy. K tomu stačí jen jeden
pohyb ruky. Díky velice jednoduchému zasunutí zacvakávacích spojů s pojistkou proti vysunutí se ze dvou poloprvků v mžiku stane bezpečně spojená jednotka.
Tento jednoduchý hmat zvládne provést jen jedna osoba, aniž by k tomu potřebovala jakékoli další pomůcky. Pohyblivé díly zacvakávacího spoje jsou namontovány
jako zapuštěné, díky čemuž jsou chráněny před poškozením.

Bez nutnosti držet se složitého schématu pokládky je možné předem smontované bloky nebo poloprvky složit do jednoho celku. Díky jejich nízké hmotnosti to bez
problémů zvládne jedna osoba. Jednotlivé bloky se pevně spojí dohromady pomocí spojek bloku. Na povrch lze bez rizika nehody rovnou vstoupit, protože velikost
otvorů sloupků je adekvátně dimenzována (< 100 mm). Dodatečné zakrytí otvorů sloupků tudíž není nutné.
Bloky je třeba v jejich poloze zajistit spojkami bloku. Sousední bloky se musí zaaretovat vždy nahoře ve středu strany jednou spojkou.

Revize kamerou:

Galerie jsou trvalými stavbami pro odvodnění osídlených oblastí a musí bez závad přetrvávat celá desetiletí. Nezbytnými požadavky jsou proto dlouhá životnost a bezpečný provoz. Nejlepší možnost, jak stav zařízení kontrolovat podle aktuálního stavu technického vývoje, je revize kamerou. Vytvořenou galerii tak lze výborně kontrolovat – při stavební přejímce i později. Představuje to jistotu pro úřady, projektanty, firmy provádějící stavbu, zadavatele a provozovatele.

Technické parametry:

  • Materiál: polypropylen (PP)
  • Délka: 800 mm
  • Šířka: 800 mm
  • Výška: 350-1670 mm + 230 mm hrdlo
  • Pro systém Rigofill ST-A
  • Podzemní vsakovací/retenční objekty dle ČSN EN 17152-1



Soubory ke stažení:

download    Katalog - Systém Rigofill

download    Montážní návod - Systém Rigofill

download    Prohlášení o shodě - Systém Rigofill

Doplňkové parametry

Kategorie: Vsakovací a retenční systém Rigofill
Záruka: 2 roky
Typ systému: ST
Délka (mm): 800
Šířka (mm): 800
Výška (mm): 350-1670 mm + 230 mm hrdlo
