Víceúčelová nádrž MINI 2000

Detailní popis produktu

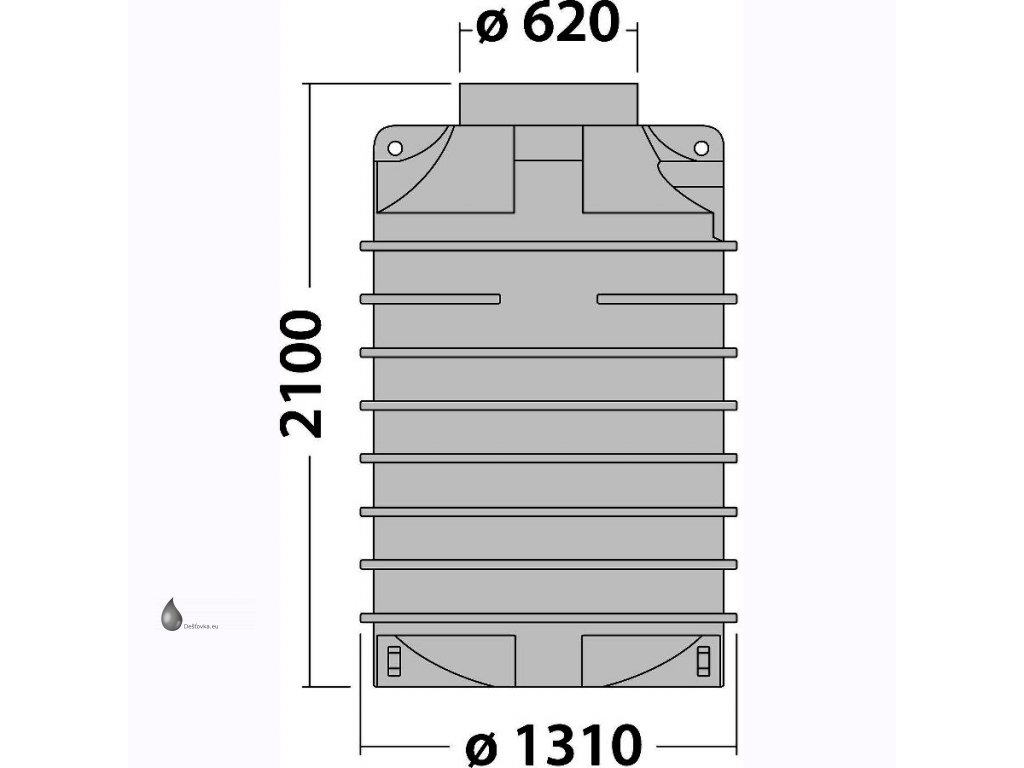

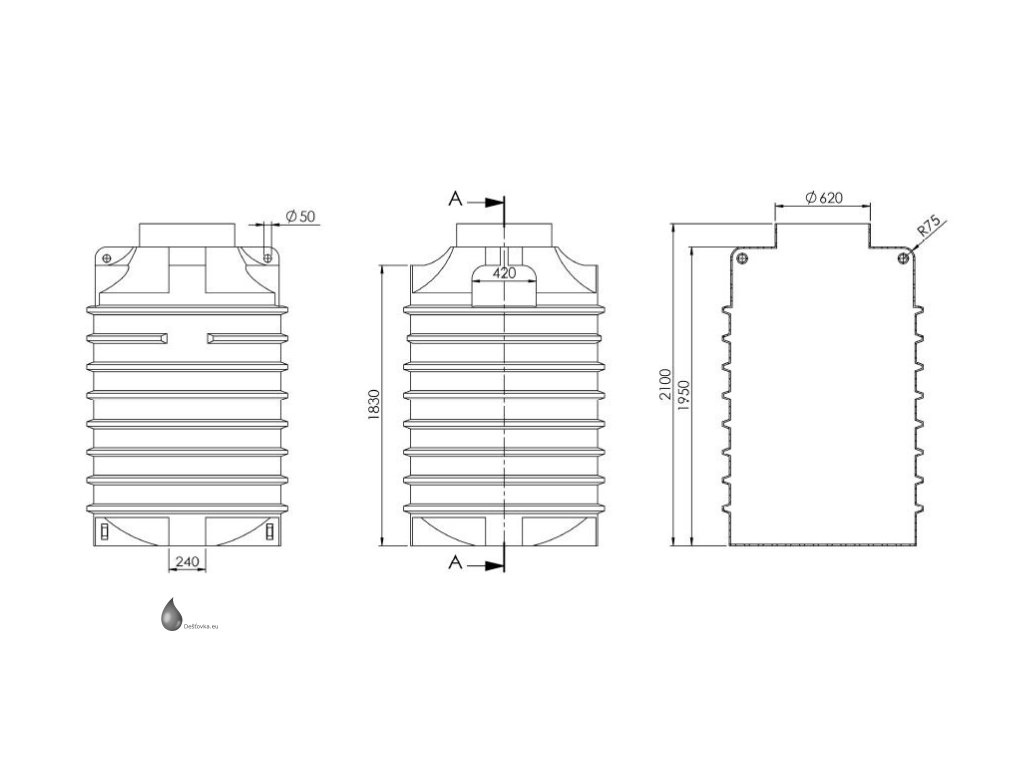

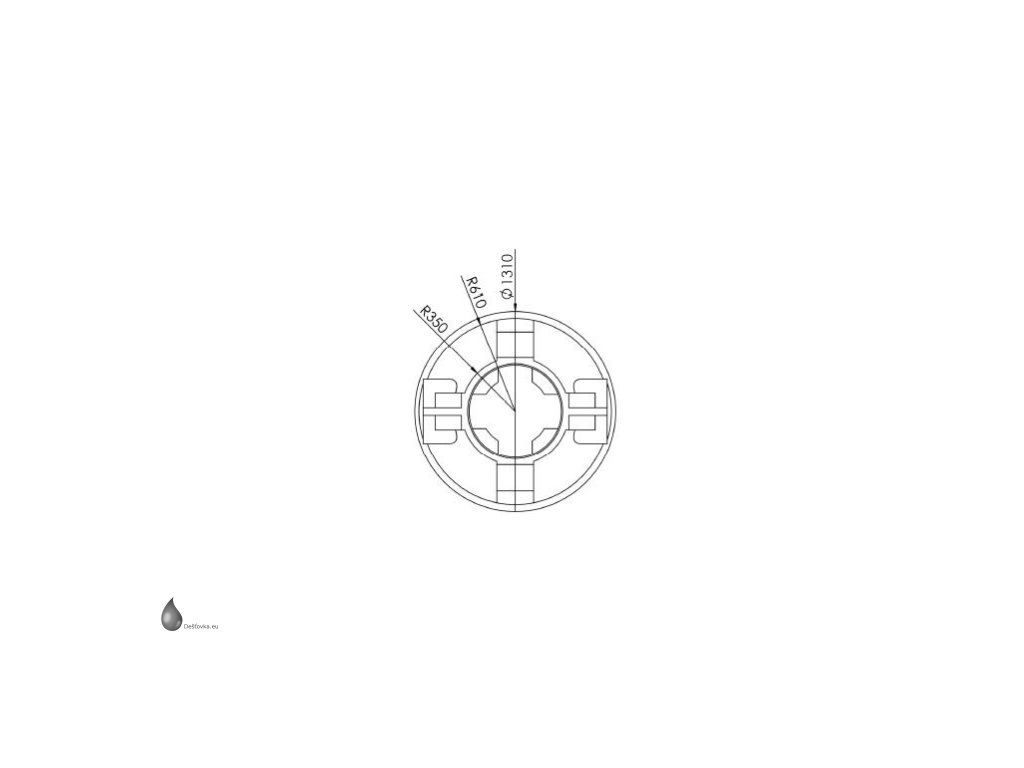

Podzemní a nadzemní nádrž na dešťovou vodu MINI 2000 l (2,0 m³)

Jímka vhodná ke skladování dešťové  či odpadní vody. Nádrž na vodu MINI 2000 je možné pojíždět. Nádrž MINI 2000 je vhodná do jílovité půdy! Jímka je vyrobená metodou rotačního tváření plastů, jímky jsou z jednoho kusu. Jímky jsou 100 % vodotěsné a bezešvé. Žádné lepení ani svařování. Nádrž je vhodná pro dotaci Dešťovka.

4 důvody proč vybrat tuto nádrž:

• Využití jako nádrž na dešťovou nebo odpadní vodu nebo vodoměrnou či revizní šachtu
• Pevná a stabilní konstrukce
• Nízká hmotnost
• Jednoduchá instalace

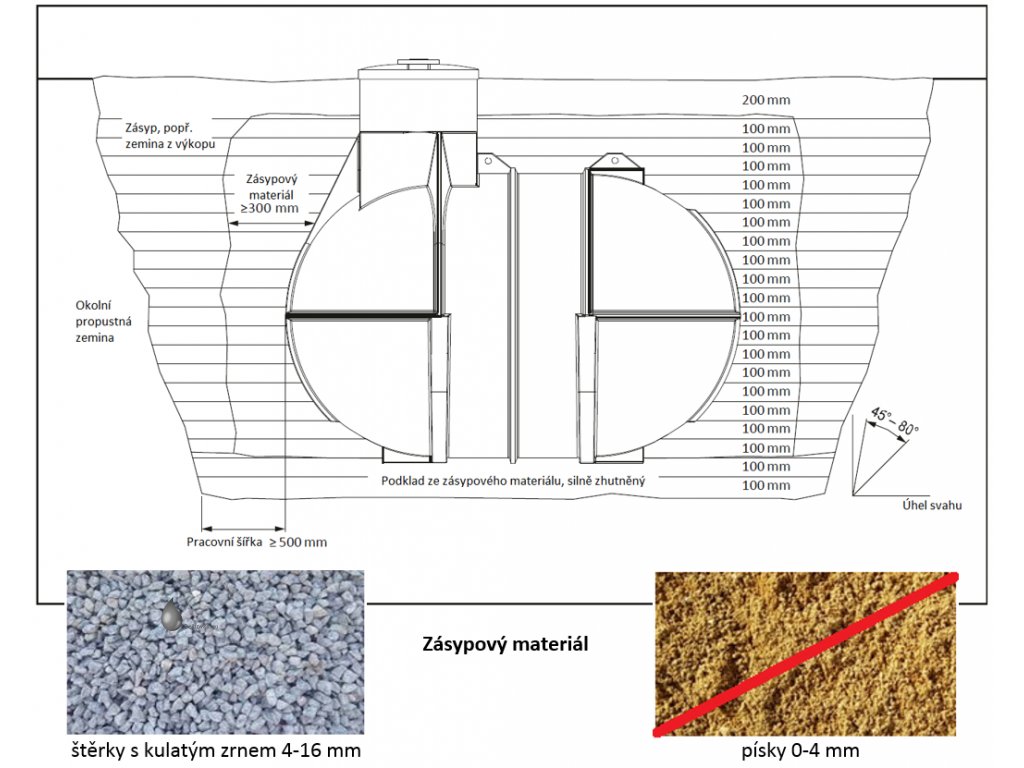

Zásypový materiál:

Pro zásypový materiál musí být charakteristická soudržná pevnost, dobrá zhutnitelnost, propustnost vody a vzduchu, jakož i mrazuvzdornost a nesmí obsahovat žádné špičaté složky. Těmto požadavkům vyhovují frakce v rozsahu zrna od 4 do 16 mm z kulatých zrn bez podílu odpadu (zeptejte se svého obchodníka se stavebními materiály). Použití zeminy z výkopu nebo materiály označované jako „zásypový písek“ v mnoha případech výše uvedeným podmínkám nevyhovují.

Popis montáže:

Jako příprava na usazení podzemní nádrže se ve vykopané jámě vytvoří podklad ze zásypového materiálu (o síle 200 mm): nasypou se jednotlivé vrstvy o výšce 100 mm a silně se zhutní (vibrační deskou nebo 3 pracovní operace ruční pěchovačkou 15 kg v každé vrstvě). Plocha musí být v horizontálním směru dokonale vodorovná.

• Nádrž a její nástavbové části je nutné bezpodmínečně překontrolovat, zda nejsou poškozeny.
• Usazení podzemní nádrže se musí provést tak, že je nutné ji bez nárazů (např. za pomoci pásů nebo lan) spustit do jámy a opatrně usadit na podklad. Je nutné dbát na to, aby se pro upevnění nebo zvedání použila pouze k tomu určená jeřábová oka. Uvazování za vyčnívající části nádrže (např. hrdla) nebo jiné nástavné části není přípustné!
• Nasadí se poklop nádrže, popř. šachty a vyrovná se. Použít se smí pouze kryty šachet od výrobce nádrže.
• Pro stabilizaci podzemní nádrže je nutné ji naplnit asi do výše 50 cm vodou.
• Zásyp/zhutnění v dolní části jámy (do poloviny výšky nádrže bez dómu) se provede tak, že materiál pro zásyp se sype do jámy ve vrstvách po 100 mm, a to v šířce nejméně 300 mm okolo nádrže, a zhutní se ručním pěchovadlem 15 kg (nepoužívat žádný stroj!) v jedné pracovní operaci na každou vrstvu. Během zasypávání a zhutňování je nutné neustále sledovat, zda nejsou na nádrži viditelné deformace nebo jiné příznaky příliš nerovnoměrného zhutňování. Po zasypání/zhutnění dolní části jámy se provede instalace přítokového potrubí a ochranné trubky se spádem (min. 1 %) k nádrži, jakož i odtokové potrubí se spádem (min. 1 %, stejné nebo silnější než u přítoku) směrem od nádrže. Ochranná trubka musí být nainstalována s průchodkou do zdi, aby se zabránilo pronikání vody do sklepa. Odtokové potrubí nádrže může být napojeno na stávající kanalizaci nebo za ní napojený  vsakovací systém. Pokud je odtokové potrubí napojeno na vsakování, musí být toto nejméně ve vzdálenosti 3 m od nádrže.
• Podzemní nádrž se potom naplní vodou až po spodní hranu přípojek.
• Při zasypání/zhutnění do výšky asi 200 mm pod úroveň terénu se postupuje tak, jak je uvedeno v popisu pro dolní část jámy. Přitom se nesmí zapomenout na následující: Před zasypáním/zhutněním okolo přípojek je nutné překontrolovat, zda se tato část nedeformuje a dobře sedí!
• Zbývající zásyp lze provést ornicí nebo zeminou z výkopu apod.

Rozsah dodávky:

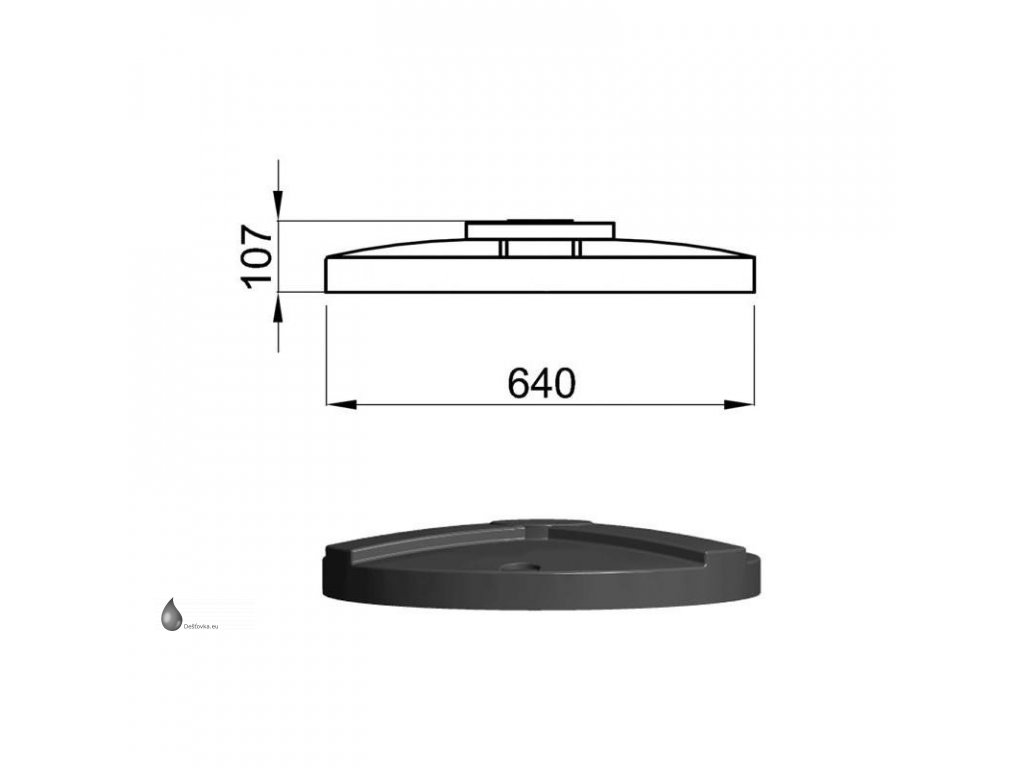

• Samonosná jímka MINI o objemu 2000 litrů (2,0 m³) vč. plastového poklopu
• Břitové těsnění dle vyvrtaného vtoku popř. přepadu
• Nádrž je dodávána bez předvrtaných otvorů - pokud je chcete připravit předem, pište do objednávky počet a velikost otvorů

Doporučené příslušenství:

• Břitové těsnění DN100/110, DN125, DN150/160, DN200
• Plastový nástavec 600 mm
• Plastový poklop uzamykatelný
• Vsak a zasakování
• Potrubí a příslušenství

Ke každé nádrži obdržíte:

• Prohlášení o shodě
• Osvědčení o vodotěsnosti
• Montážní postup
• Záruční list na 25 let

Soubory ke stažení:

    Montážní návod pro nadzemní variantu - nádrž ECO 1000 a nádrže MINI a OASIS

    Montážní návod - nádrže OZEANIS a MINI

    Montážní návod - nádrž ECO 1000 a nádrže MINI (němčina)
