Kanalizační šachtové dno sběrné Wavin Tegra 1000 NG

Detailní popis produktu

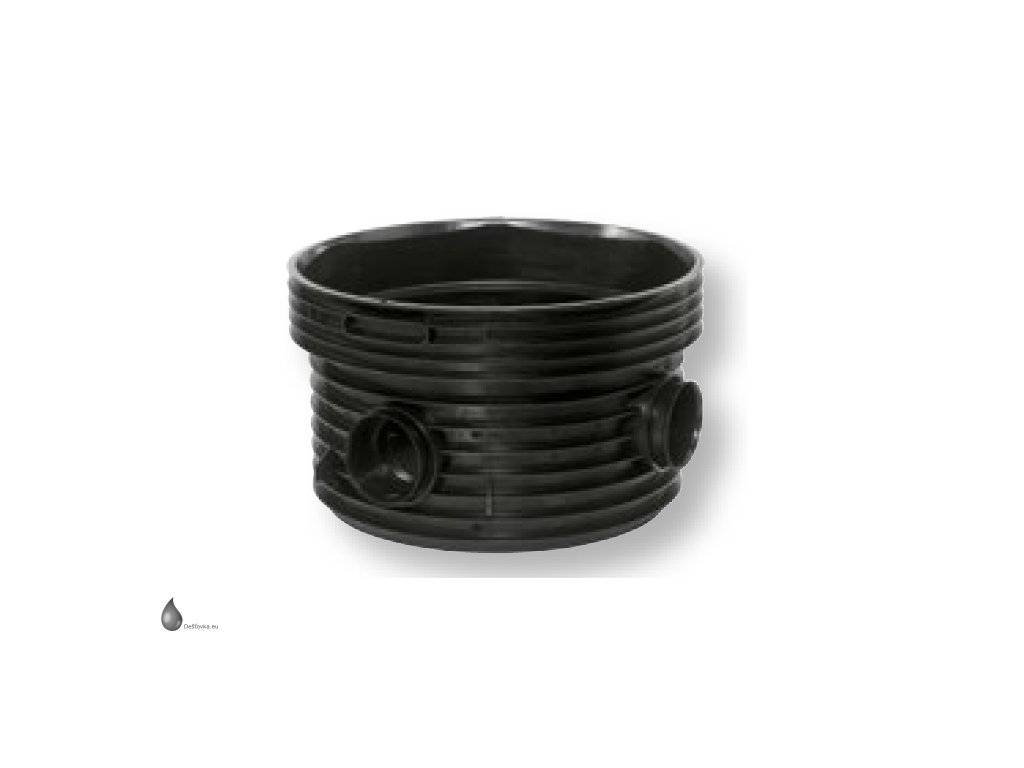

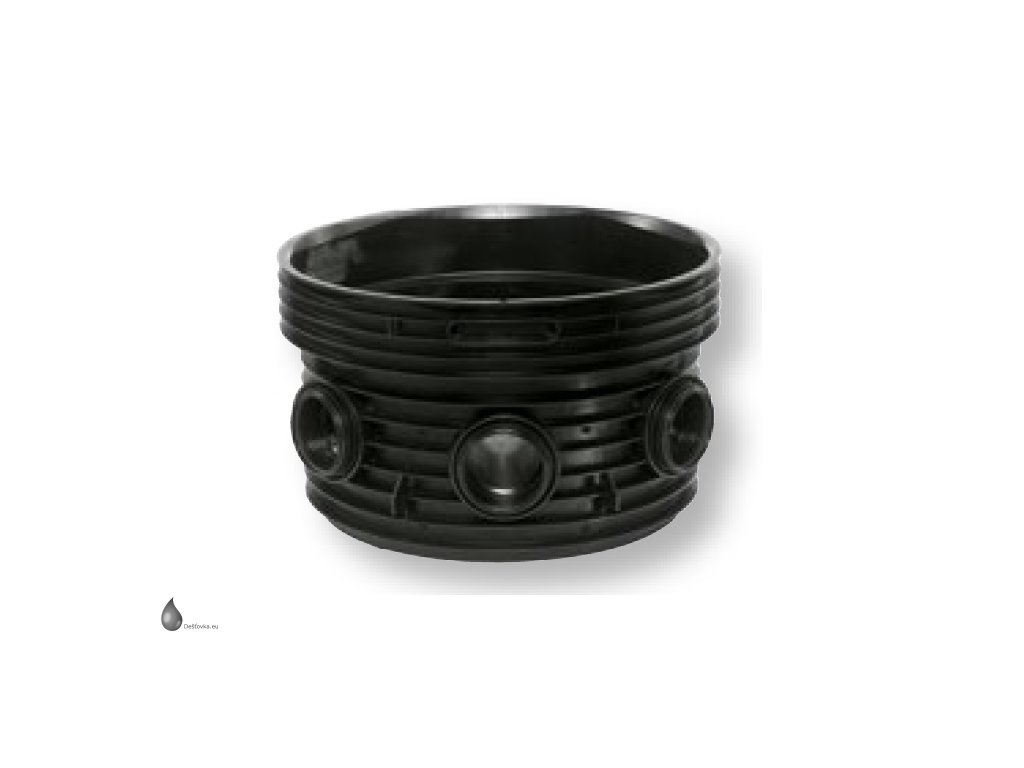

Kanalizační šachtové dno sběrné Wavin Tegra DN 1000 NG bez těsnění

Kanalizační šachtové dno sběrné ze série Wavin Tegra. Šachta je průlezná, šachtové dno je neprůlezné. Toto šachtové dno je vhodné pro osazení šachtovou rourou korugovanou DN 1000 NG. Toto dno je možné použít i v případě vysoké hladiny spodní vody. K dopojení KG potrubí na šachtu je třeba vyvrtat otvory do zvolené roury Tegra 1000 NG a následně do otvorů použít spojky IN-SITU, do kterých potom lze dopojovat KG trubky.

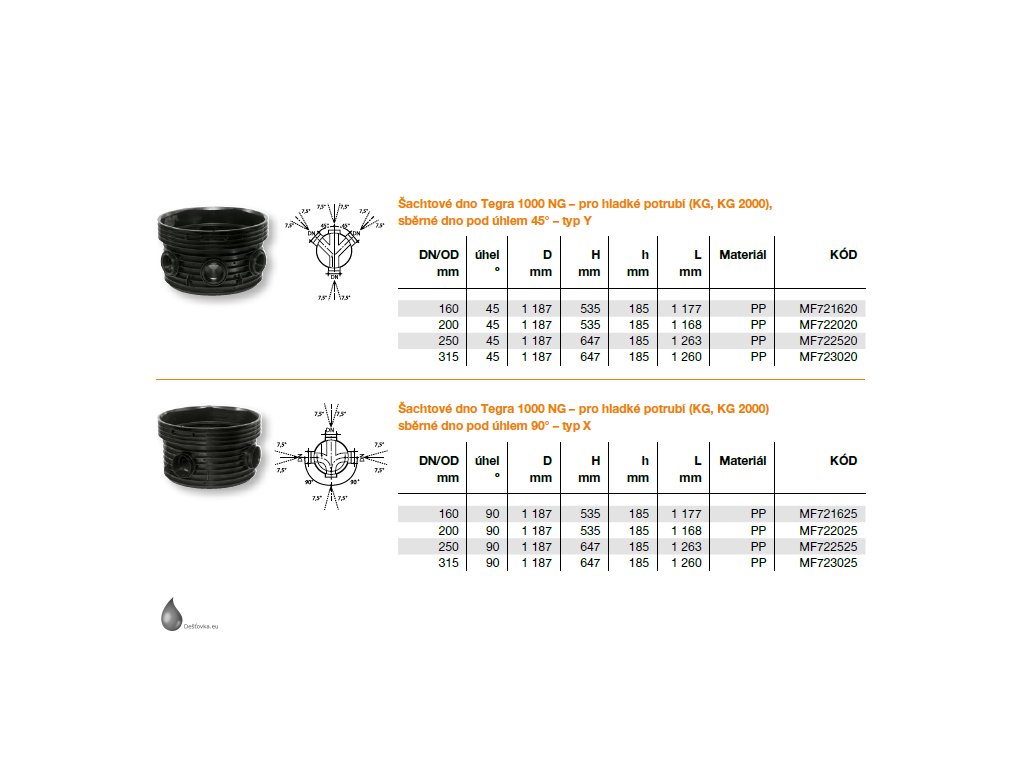

Varianty produktu:

• DN 1000/160 úhel 45°
• DN 1000/200 úhel 45°
• DN 1000/250 úhel 45°
• DN 1000/315 úhel 45°
• DN 1000/160 úhel 90°
• DN 1000/200 úhel 90°
• DN 1000/250 úhel 90°
• DN 1000/315 úhel 90°

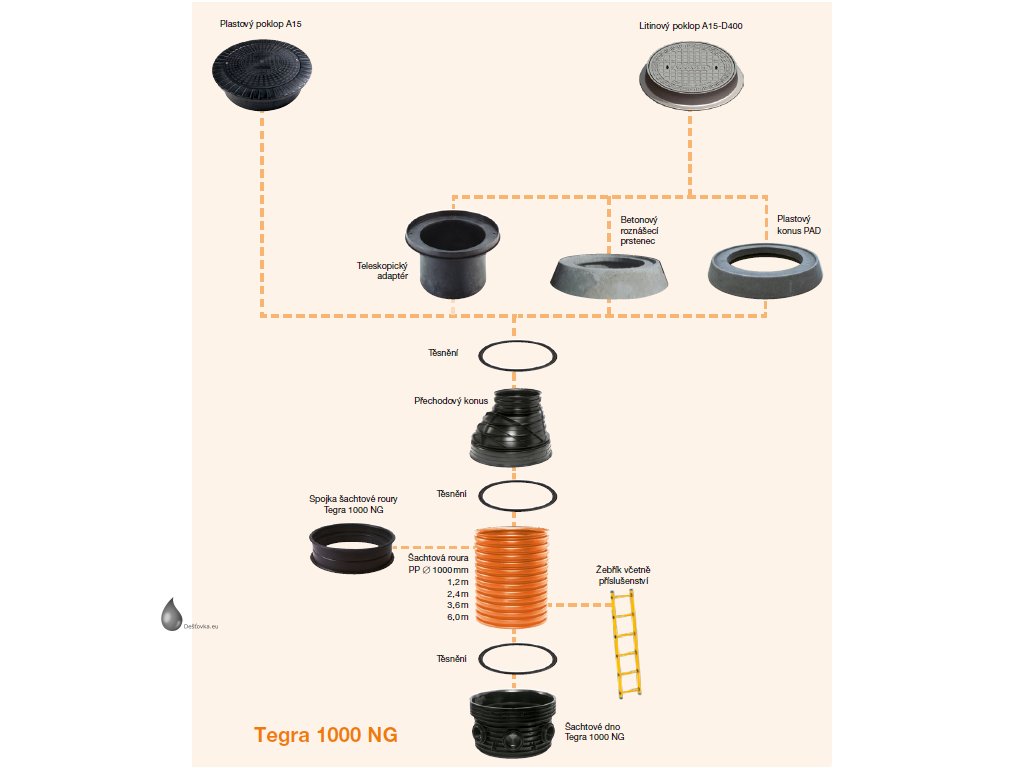

Popis systému:

Tegra 1000 NG je inovativní vstupní kanalizační šachta s vlnovcovou šachtovou rourou a vnitřním průměrem 1000 mm, která slouží k efektivnímu čištění, revizi a kontrole kanalizačního potrubí. Díky možnosti dodatečného připojení pomocí spojky in-situ DN 110, 160 nebo 200 mm poskytuje flexibilní řešení pro různé kanalizační systémy. Výšková regulace šachty je snadno dosažitelná řezáním korugované roury po 10 cm, což umožňuje precizní přizpůsobení konkrétním instalačním podmínkám.

Přechodový konus plynule redukuje průměr z 1000 mm na 600 mm, čímž zajišťuje optimální napojení na další kanalizační prvky. Pro bezpečný a pohodlný vstup do šachty je integrován ergonomický sklolaminátový žebřík, který splňuje nejvyšší standardy stability a odolnosti. Součástí systému je také široká nabídka poklopů z plastu, betonu nebo litiny, dostupných v zatěžovacích třídách A15 až D400, což umožňuje použití jak v méně zatížených, tak v intenzivně namáhaných oblastech.

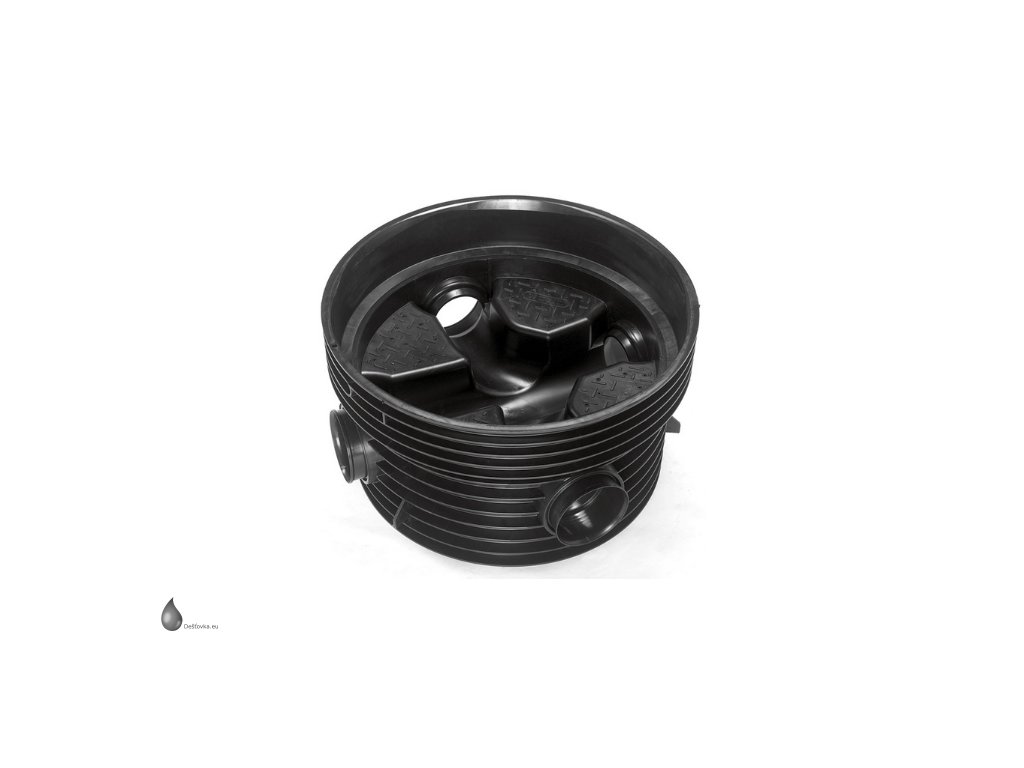

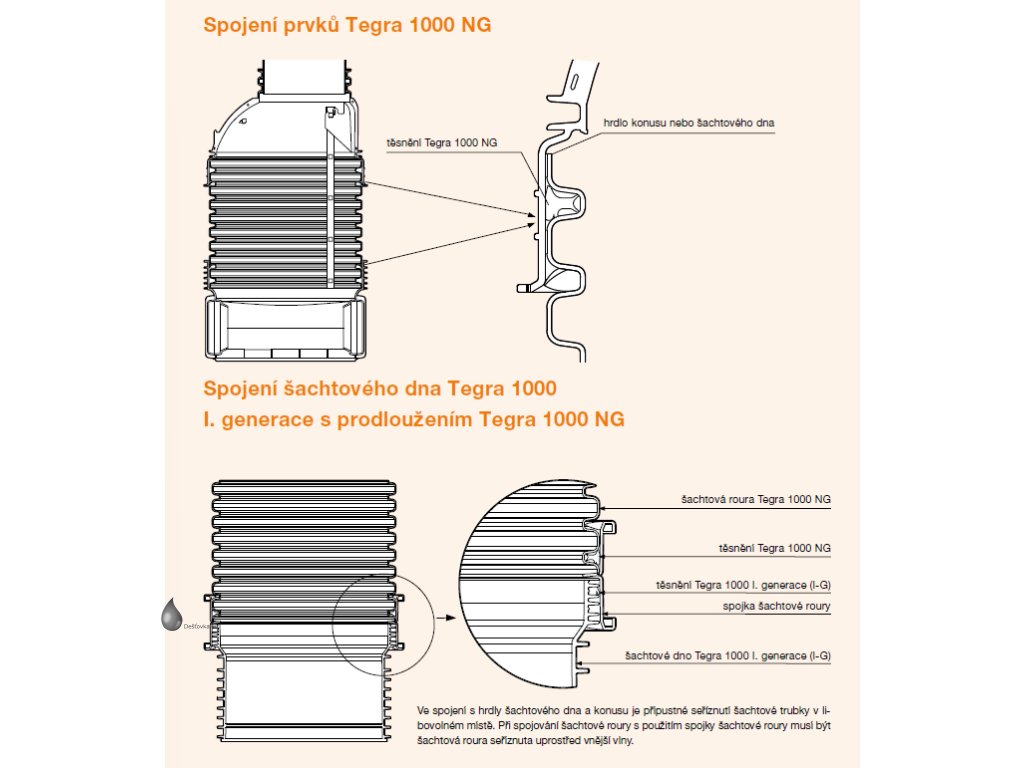

Kanalizační šachtové díly jsou vyrobeny z odolného polypropylenu (PP) nebo polyetylenu (PE), což zajišťuje vysokou chemickou i mechanickou odolnost vůči vnějším vlivům. Integrované těsnění v hrdle šachtového dna garantuje vodotěsnost a dlouhou životnost systému. Díky speciální konstrukci dvojitého šachtového dna, která kombinuje monolitickou část s hydraulicky optimalizovanou kynetou a deskou ve tvaru žebrované mřížky, dochází k posílení konstrukční pevnosti a ochraně před mechanickým namáháním.

Hydraulicky optimalizované šachtové dno umožňuje plynulý a bezproblémový odtok splaškových vod i při nízkém průtoku, čímž efektivně minimalizuje riziko zanášení kanalizace. Tento systém prošel přísnými hydraulickými testy dle normy DS 2379, které potvrzují jeho vysokou účinnost a spolehlivost v reálných provozních podmínkách. Tegra 1000 NG tak představuje ideální řešení pro moderní kanalizační systémy s důrazem na dlouhou životnost, nízké provozní náklady a jednoduchou instalaci.

Doporučené příslušenství:

• Spojka IN-SITU
• Pryžová spojka IN-SITU
• Potrubí

Technické informace:

• Materiál: PP (polypropylen)
• Barva: černá
