Hladinoměr do nádrže - H531 - GSM

Detailní popis produktu

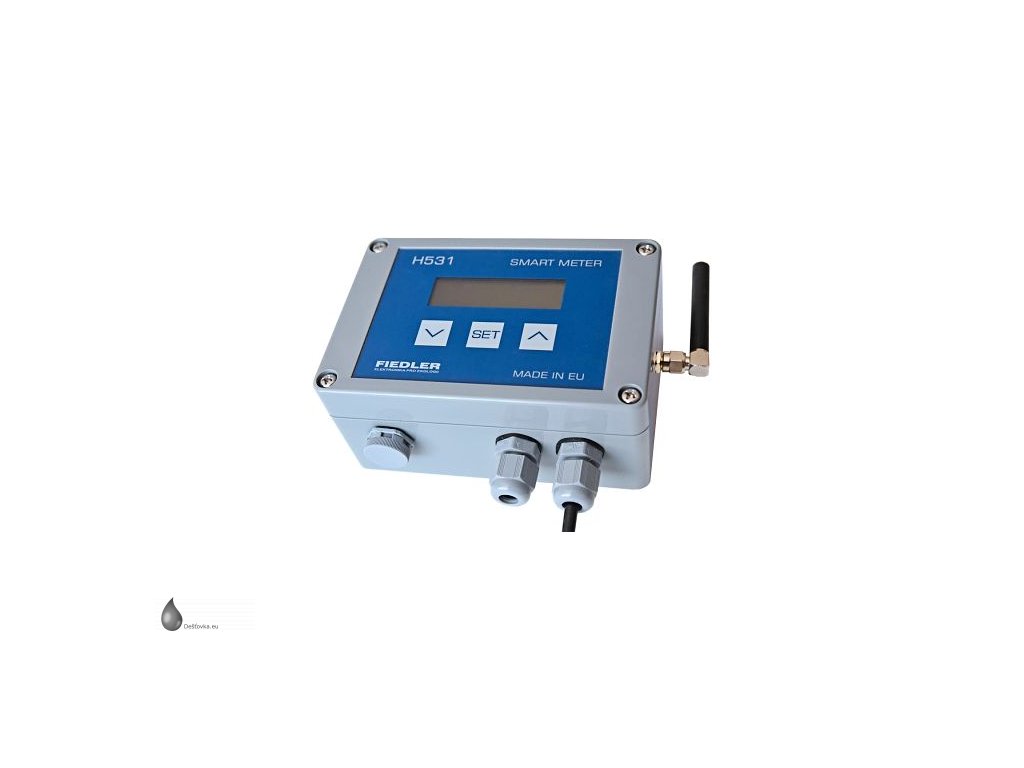

Hladinoměr do nádrže od značky Fiedler - H531-G GSM(GPRS) - tenzometrický

Hladinoměr navržený pro měření výšky hladiny vody v retenčních nádržích, studnách či jímkách. Kombinace nerezového ponorného snímače hladiny TSH27 a zobrazovací jednotky zajišťuje měření hladiny v metrech s přesnostní na 0,1 m a procentuální výšky hladiny.

Použití

• Měření hladiny v podzemních i nadzemních nádržích na dešťovou vodu

Sestava hladinoměru H531 a ponorného tlakového snímače výšky hladiny TSH27 je určena pro měření výšky hladiny v dešťových jímkách, v cisternách a nádržích, ve studních nebo ve vrtech. Sestavu lze použít všude tam, kde vyhoví měřící rozsah snímače hladiny od 0 m do 10 m vodního sloupce (nastavitelný).

• Časový záznam hladiny

Pro zobrazení měřených hodnot se využívá zobrazovací schopnost grafického displeje, který informuje obsluhu o vývoji hladiny v čase a částečně tak nahrazuje chybějící datovou paměť, přičemž zobrazovací interval displeje je nastavitelný řádově od jednotek hodin do několika týdnů. Z důvodu šetření energie napájecí baterie je displej přístroje vypnutý a zapíná se na krátkou dobu jen po stisku některého z ovládacích tlačítek

• GSM modul a cloud

Hladinoměr H531-G obsahuje GSM/GPRS komunikační modul, který jednou denně předává změřené hodnoty na serveru výrobce, kde jsou přístupné ve formě grafu nebo tabulky uživateli. Provozní náklady datahostingu včetně nákladů na datové přenosy v GSM síti jsou pro prvních 5 let provozu obsaženy v pořizovací ceně hladinoměru. Poté lze zakoupit pokračování těchto služeb formou datového balíčku za cenu od 290,- Kč /rok provozu

• Obsluha čerpadla nebo  ventilu

Protože hladinoměr H531 obsahuje také binární výstup ovládaný podle aktuální měřené výšky hladiny, může být sestava hladinoměru použita vedle zobrazení výšky hladiny i pro jednoduché řízení čerpadla nebo elektromagnetického ventilu na základě uživatelsky nastavitelných parametrů jednotky tedy dočerpávání i vyčerpávání.

Zobrazované údaje

Výška hladiny [m]: hodnota měřené výšky hladiny upravena o aditivní parametr.
Procentuální hodnota hladiny [%]: procentuální vyjádření měřené hladiny vzhledem k nastavené maximální hladině.
Bargraf [%]: zobrazení procentuální hodnoty na sloupcovém zobrazovači s 28 úrovněmi.
Point: signalizace sepnutí binárního výstupu: červená LED dioda.

Vlastnosti

• Rychlé nastavení parametrů měření pomocí 3 tlačítek
• Instalace snímače ponořením za kabel nebo zašroubováním do návarku 1/2''
• Instalace hladinoměru vhodná na svislou stěnu nebo panel
• Výška hladiny 0 až 10 m - lze nastavit
• Binární výstup pro sepnutí relé, elektromagnetického ventilu nebo signalizace
• Rozměry hladinoměru 80x120x15 mm
• Protože hladinoměr je primárně napájen z baterie, nevyžaduje ke svému provozu přítomnost externího napájecího napětí. Externí napájení přístroje je však možné a dovoluje vedle nepřetržitého měření i trvalé zapnutí podsvětleného grafického displeje.

Varianty produktu

• H531-10/10 (měřící rozsah 0 ... 10 m / kabel 10 m)
• H531-10/25 (měřící rozsah 0 ... 10 m / kabel 25 m)

Rozsah dodávky

• Snímač hladiny s kabelem o délce dle varianty
• Jednotka displeje
• Propojovací kabel zvolené délky (10, 25 m)

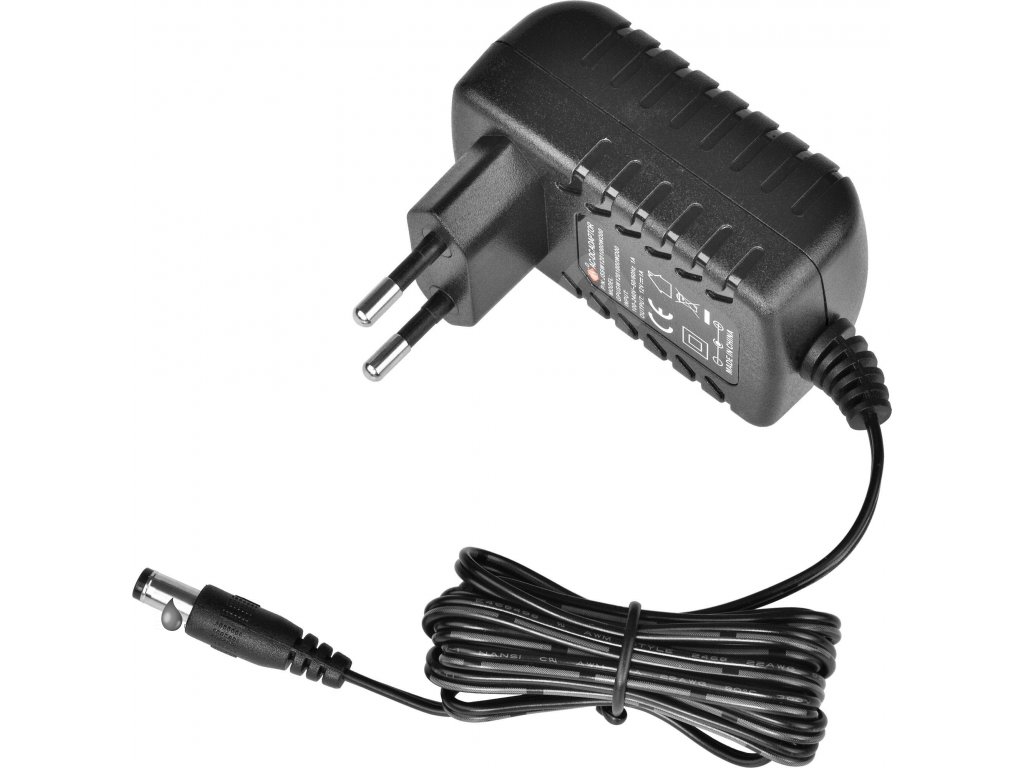

• Síťový adaptér pro napájení hladinoměrů řady H500, výstup 12 V DC/ 300 mA
• Návod - Uživatelská příručka

Soubory ke stažení

    Návod - Hladinoměr H531 GSM

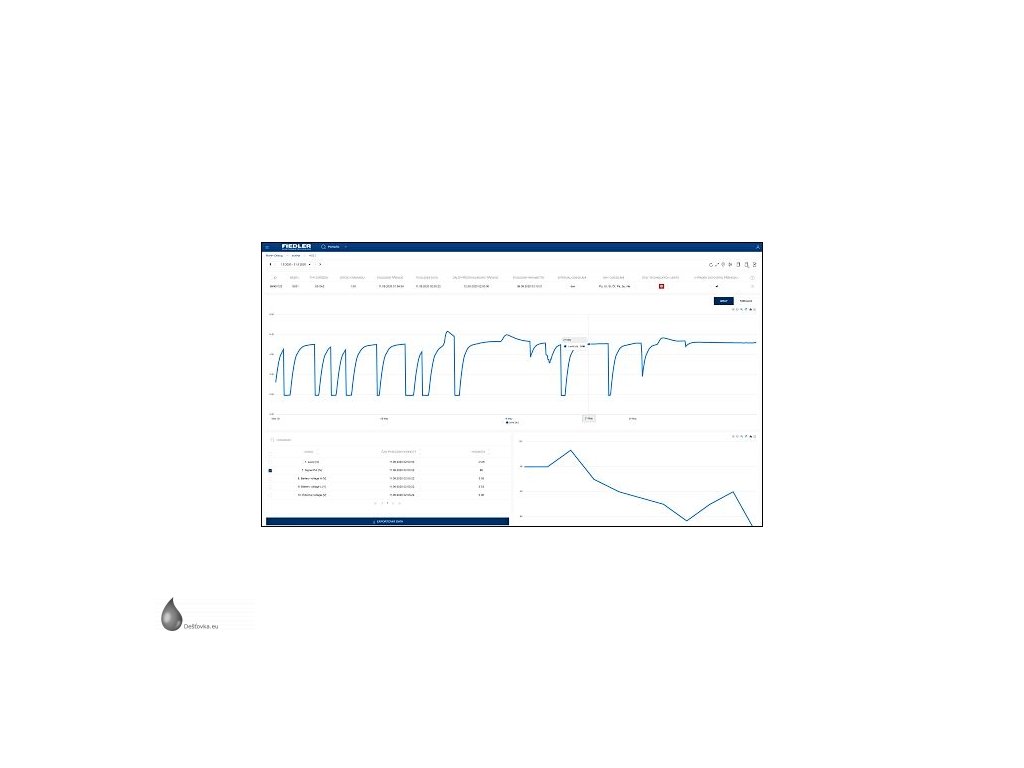

GSM modul a cloud - Vzdálený přístup k měřené výšce hladiny přes internet

Hladinoměr H531 spolu s ponorným snímačem hladiny je určen pro měření výšky hladiny ve studních, vrtech, nebo v jímkách a retenčních nádržích dešťových vod

Přístroj je vybaven GSM/GPRS komunikačním modulem (H531-G), který jednou denně předává změřené hodnoty na serveru výrobce, kde jsou přístupné ve formě grafu nebo tabulky uživateli.

Provozní náklady datahostingu včetně nákladů na datové přenosy v GSM síti jsou pro prvních 5 let provozu obsaženy v pořizovací ceně hladinoměru. Poté lze zakoupit pokračování těchto služeb formou datového balíčku za cenu od 290,- Kč / rok
