Škrtící šachta RigoLimit V

Detailní popis produktu

Škrtící šachta RIGOLIMIT V

Pro regulované odvádění dešťové vody ze vsakovacích galerií, otevřených retenčních nádrží a jiných retenčních zařízení na dešťovou vodu se v současnosti osvědčily šachty z plastu s vírovou technikou, takzvané škrticí šachty. Srážková voda se shromažďuje a akumuluje např. v podzemních vsakovacích objektech nebo zemních nádržích. Odtud odtékají s časovým zpožděním, ale kontinuálně a bezproblémově. Škrticí šachty zajišťují kontrolovaný odtok a zmírňují tak špičky odtoku. Šachty s touto regulací pomocí vírové techniky zaručují ve srovnání s běžnými systémy vyprázdnění retenčních zařízení v co nejkratším čase a s maximální bezpečností provozu. RigoLimit V je šachta konstruovaná speciálně pro hydraulické a stavebně technické požadavky v oblasti retence dešťové vody. Princip spočívá v důsledné inovaci osvědčené techniky vírového škrticího ventilu. Vnitřní uspořádání zaujme rafinovanou funkcí a neobsahuje žádné zbytečné pohyblivé komponenty: vírovým tělesem je zde samotná šachta!

4 důvody proč vybrat tento produkt:

• Velký průřez odtoku

• Samočistící schopnost díky vírovému ventilu
• Vyprázdnění ve velmi krátké době
• Aktivuje se samočinně

Popis:

V případě RigoLimit V je poprvé použita škrticí šachta z plastu, která svým spodním dílem přímo nahrazuje osvědčenou vírovou techniku. Šachta a škrticí zařízení tvoří jednu jednotku, a tak již nejsou zapotřebí dodatečně montované škrtící prvky, jako například kovové vírové ventily. Šachta zaujme svou jednoduchou a robustní konstrukcí. Díky inovativnímu vnitřnímu uspořádání lze odtoková množství přesně nastavit podle místních podmínek. RigoLimit V dosahuje pomocí této moderní technologie dlouhodobě bezporuchového provozu s maximální flexibilitou. Díky výměně vyjímatelné clony lze odtokové množství kdykoliv změnit. Ověření škrticích charakteristik šachty RigoLimit V definovali odborníci ze společnosti UFT Umwelt- und Fluid-Technik Dr. H. Brombach GmbH.

Škrticí šachta se zhotovuje přímo pro konkrétní objekt a dodává se ve stavu připraveném k připojení. Lze ji bez problémů integrovat přímo v místě do celkového zařízení nebo odtokové větve.

Odtokové množství škrticí šachty lze snadno změnit výměnou clony. Rozsah škrceného odtoku závisí na výšce vzdutí a je v rozmezí 0,5 l/s až 80 l/s.

Optimální odtok:

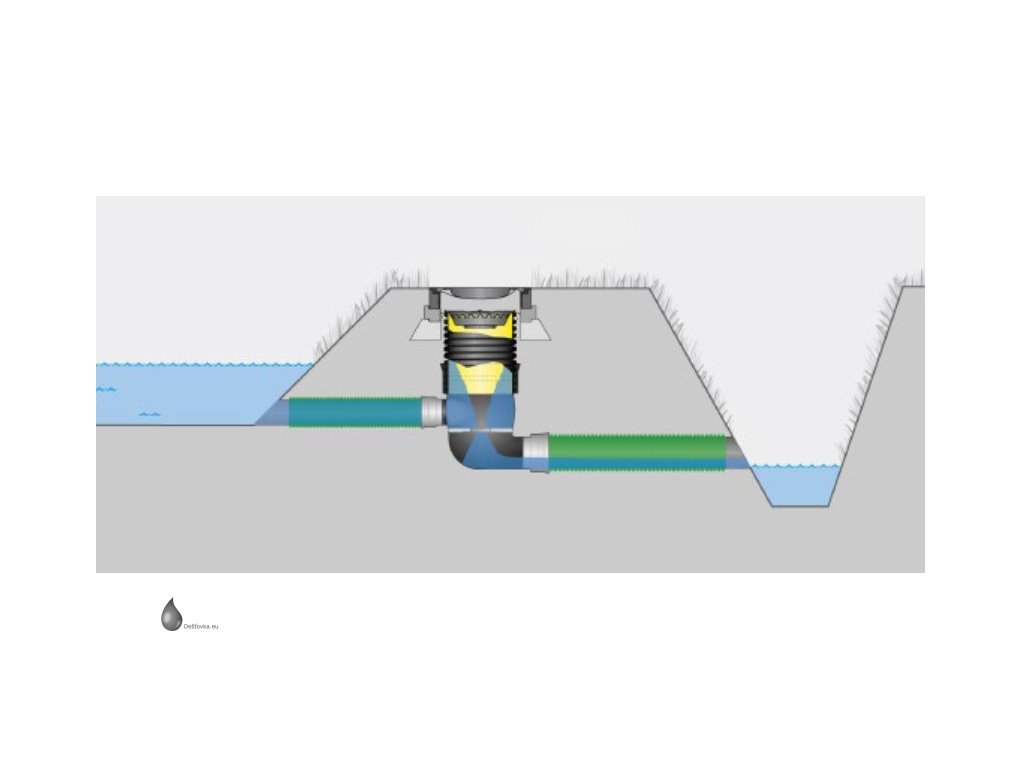

Dešťová voda odtékající z nádrže je přiváděna potrubím do škrticí šachty. Voda přitom vstupuje do tělesa šachty tangenciálně. Tím je zajištěn předpoklad pro vznik samoregulačního vírového proudění při větších množstvích přiváděné vody.

Volný odtok (nízká hladina vody):

Při nízké hladině vody v předřazené nádrži odtéká voda rovnou volným odtokem díky velkému odtokovému průřezu škrticí clony. Velký průměr clony zaručuje vždy maxi- mální provozní bezpečnost (bez ucpání).

Regulovaný odtok (vysoká hladina vody):

Při vyšší hladině vody v nádrži má voda v tangenciálním přítoku do šachty RigoLimit V větší energii. Vzniká tak vírové proudění s provzdušněným vírovým jádrem, které uzavře největší část otvoru clony ve dně vírové komory. Tím se velký průřez clony požadovaný pro provozní bezpečnost výrazně seškrtí. Silný vír současně vede k samočisticímu efektu při hrozícím ucpání. Nečistoty jsou jednoduše strženy a odneseny.

V důsledku odstředivé síly rotující vody současně vznikne podél stěny vírové komory protitlak, který omezuje přítok. Pod výstupní clonou padá voda jako rozstřikovaný proud do vodního polštáře v šachtě. Také zde vzniká samočisticí efekt, při němž se vyplachují nečistoty.

Rozsah dodávky:

• Škrtící šachta RIGOLIMIT V s clonou
