Filtrační šachta 400 - podzemní s teleskopem

Detailní popis produktu

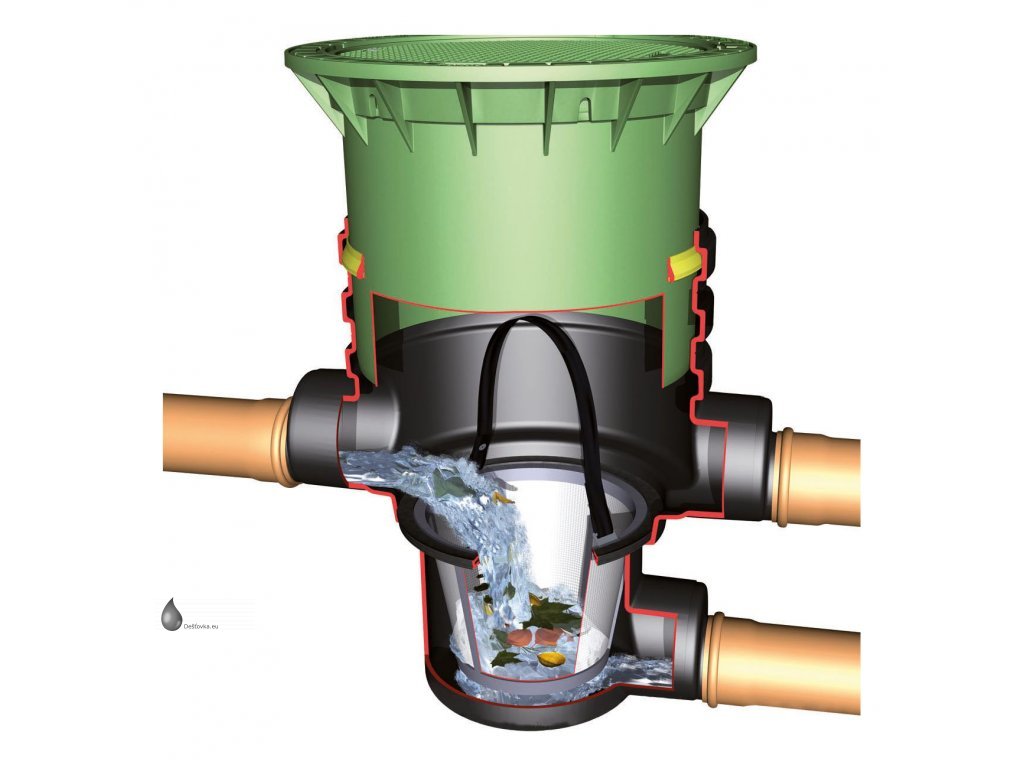

Filtrační šachta Garantia DN400 - podzemní s teleskopem - GRAF

Jedná se o nejefektivnější způsob filtrace pro akumulaci i vsakování dešťové vody.

• filtrační koš s otvory 0,35 mm
• s pochozím poklopem

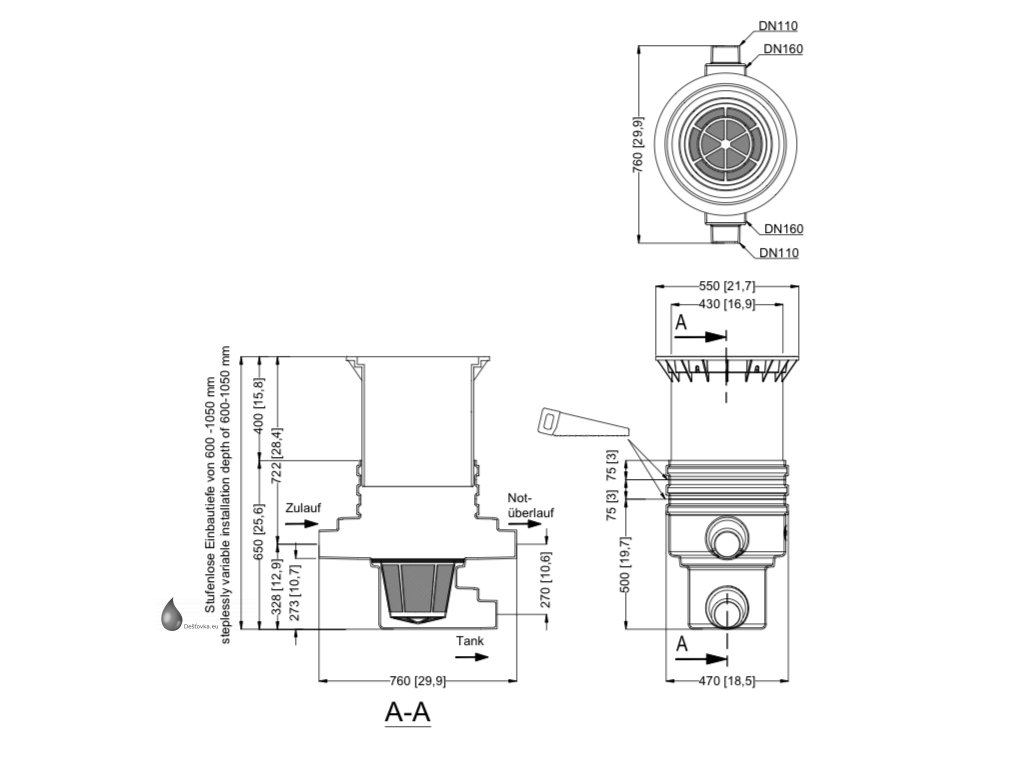

• nastavitelná hloubka 570 - 1050 mm
• připojení DN 110 / DN 160
• pro odvodňovanou plochu 350 / 500 m²

Příprava výkopu

Aby byl zajištěn dostatečný pracovní prostor a filtr mohl být rovnoměrně utěsněn, musí základní plocha stavební jámy přesahovat rozměry filtru na každé straně o 50 cm. Zásyp je třeba ukládat podle DIN 4124. Dno výkopu musí být vodorovné a rovné. Hloubka jámy musí být dimenzována tak, aby hloubka zabudování až do paty filtru byla maximálně 1200 mm. Jako podklad se nanáší vrstva zhutněného říčního štěrku (zrnitost 8/16 podle DIN 4226 - 1), tloušťka
cca 10 cm.

Důležité: Pro zajištění optimální funkce musí být podstavná plocha pro filtr absolutně vodorovná.

Osazení a položení přípojek

Filtr se osadí do připraveného výkopu a spojí se s příslušnými potrubími. Je třeba dbát na to, aby všechna potrubí byla položena ve směru toku se sklonem min. 1% bez průhybů. Musí být připojen nouzový přeliv, aby se zabránilo zpětnému vzdutí do přívodního potrubí.

Důležité: Bezpodmínečně je třeba respektovat DIN 1986, tj. průměr přívodu = průměr odtoku.

Montáž teleskopu

Pochozí teleskop Teleskop se zasune shora do pláště filtru. Při hloubkách výkopu < 930 mm se musí teleskop příp. plášť filtru zkrátit. Bezpodmínečně je nutno dbát na to, aby v konečném stavu montáže nebyl přívod zcela nebo částečně uzavřený teleskopem. Před zasunutím se osadí profilové těsnění do těsnicí drážky pláště. Teleskop i těsnění musí být dobře namazány mazlavým mýdlem, které je součástí dodávky (nepoužívat žádná mazadla na bázi minerálních olejů). Pozor: zaschne-li mazlavé mýdlo, lze pohybovat teleskopem jen stěží a existuje nebezpečí, že těsnění vyklouzne z těsnicí drážky. Před zásypem se musí prověřit správné uložení těsnění. Teleskop musí být dostatečně podbetonován tak, aby se v žádném případě nemohly síly přenášet na plášť.

Možné příslušenství

• Prodloužení k Filtrační šachtě 400 výšky 250 - 500 mm
• Náhradní filtrační koš
