Filtrační šachta 400 - s teleskopem do 3,5 tuny

Kód: 340021
Doporučeno pro Dešťovka SFŽP
11 290 Kč / ks 9 330,60 Kč bez DPH
Skladem - doručení do 5 dnů (4 ks)
Můžeme doručit do:
6.10.2020

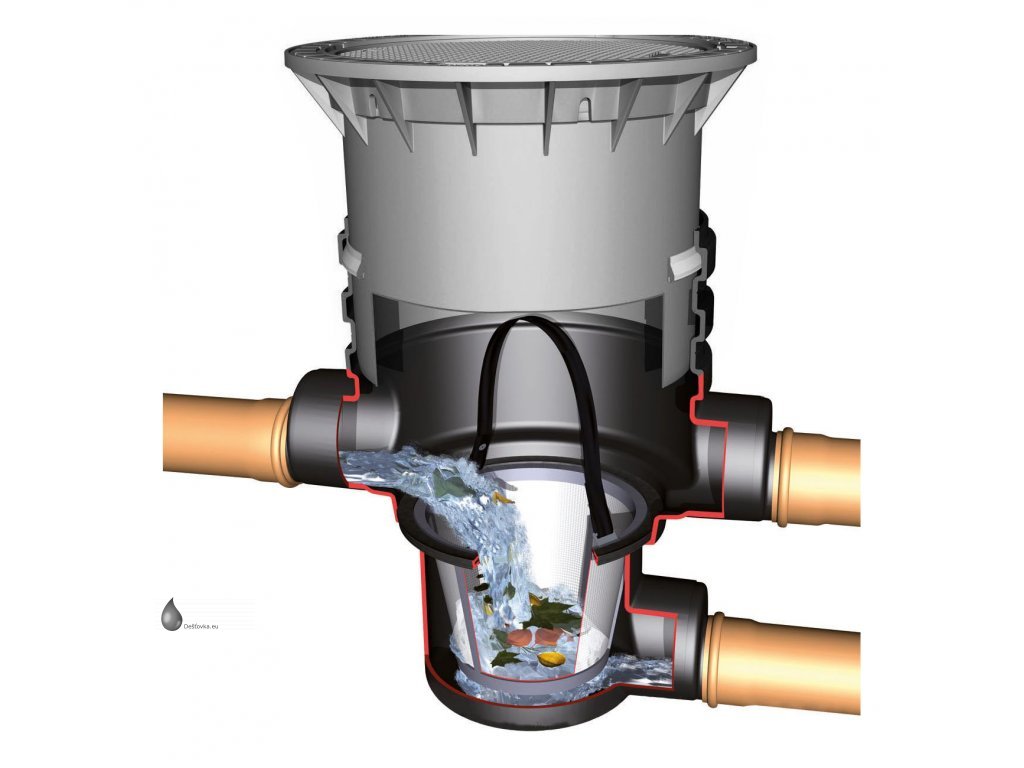

Filtrační šachta podzemní s teleskopem  S litinovým poklopem pojízdným osobními automobily. Nastavitelná hloubka 570 - 1050 mm, připojení DN 110 / DN 160, pro odvodňovanou plochu 350 / 500 m2

Detailní informace

Detailní popis produktu

Jedná se o nejefektivnější způsob filtrace pro akumulaci i vsakování dešťové vody.

  • filtrační koš s otvory 0,35 mm
  • s  S litinovým poklopem pojízdným osobními automobily
  • nastavitelná hloubka 570 - 1050 mm
  • připojení DN 110 / DN 160
  • pro odvodňovanou plochu 350 / 500 m2



Příprava výkopu

Aby byl zajištěn dostatečný pracovní prostor a filtr mohl být rovnoměrně utěsněn, musí základní plocha stavební jámy přesahovat rozměry filtru na každé straně o 50 cm. Zásyp je třeba ukládat podle DIN 4124. Dno výkopu musí být vodorovné a rovné. Hloubka jámy musí být dimenzována tak, aby hloubka zabudování až do paty filtru byla maximálně 1200 mm. Jako podklad se nanáší vrstva zhutněného říčního štěrku (zrnitost 8/16 podle DIN 4226 - 1), tloušťka
cca 10 cm.


Důležité: Pro zajištění optimální funkce musí být podstavná plocha pro filtr absolutně vodorovná.

Osazení a položení přípojek

Filtr se osadí do připraveného výkopu a spojí se s příslušnými potrubími. Je třeba dbát na to, aby všechna potrubí byla položena ve směru toku se sklonem min. 1% bez průhybů. Musí být připojen nouzový přeliv, aby se zabránilo zpětnému vzdutí do přívodního potrubí.

Důležité: Bezpodmínečně je třeba respektovat DIN 1986, tj. průměr přívodu = průměr odtoku.

Montáž teleskopu

Pochozí teleskop Teleskop se zasune shora do pláště filtru. Při hloubkách výkopu < 930 mm se musí teleskop příp. plášť filtru zkrátit. Bezpodmínečně je nutno dbát na to, aby v konečném stavu montáže nebyl přívod zcela nebo částečně uzavřený teleskopem. Před zasunutím se osadí profilové těsnění do těsnicí drážky pláště. Teleskop i těsnění musí být dobře namazány mazlavým mýdlem, které je součástí dodávky (nepoužívat žádná mazadla na bázi minerálních olejů). Pozor: zaschne-li mazlavé mýdlo, lze pohybovat teleskopem jen stěží a existuje nebezpečí, že těsnění vyklouzne z těsnicí drážky. Před zásypem se musí prověřit správné uložení těsnění. Teleskop musí být dostatečně podbetonován tak, aby se v žádném případě nemohly síly přenášet na plášť.

Venkovní univerzální filtrační šachta pojízdná osobními vozidly

Použitím teleskopického nástavce (antracitového) a litinového poklopu třídy B podle DIN EN 124 lze instalovat filtr pod plochy pojížděné osobními vozidly. Filtr se nesmí v žádném případě zabudovat pod plochy pojížděné nákladními vozidly

Zakrytí zeminou nad přívodním potrubím je min. 450 mm, max. vestavěná hloubka až ke dnu filtru je 1200 mm

Teleskop se montuje, jak je popsáno v bodu 5.3.1. Aby se zajistila pojízdnost osobními vozidly, musí být límec teleskopu podložen hubeným betonem. Betonová podložní vrstva musí být min. 20 cm široká a cca 30 cm tlustá. Pozor: Používat bezpodmínečně kryt z lité oceli. Dopravní zatížení nákladními vozidly nejsou přípustná. Teleskop musí být dostatečně podložen, aby se nemohly síly v žádném případě přenést na těleso.

Doplňkové parametry

Kategorie: Filtrace dešťové vody
Záruka: 15 let
Hmotnost: 18 kg
