Čistírna odpadních vod PRIME 7

Detailní popis produktu

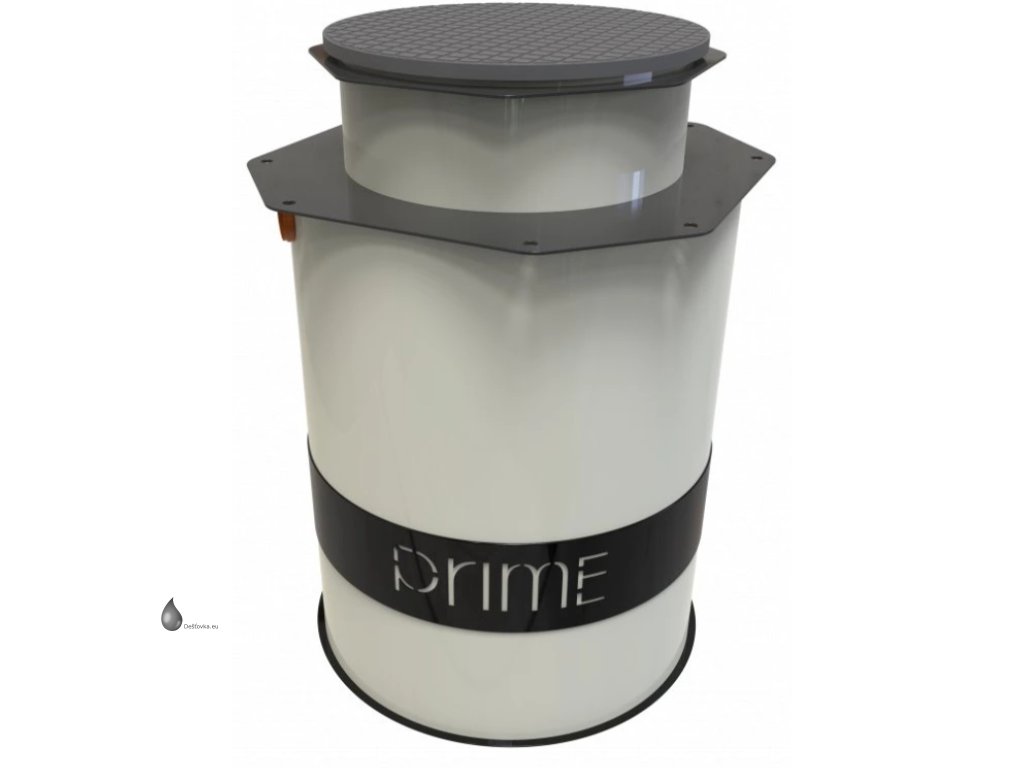

Domovní čistírna odpadních vod PRIME 7

ČOV PRIME 7 představuje špičkovou, certifikovanou domovní čistírnu odpadních vod určenou pro efektivní likvidaci splaškových vod z objektů s kapacitou až 5 ekvivalentních obyvatel (EO). Je ideálním řešením pro rodinné domy, rekreační objekty a menší provozy.

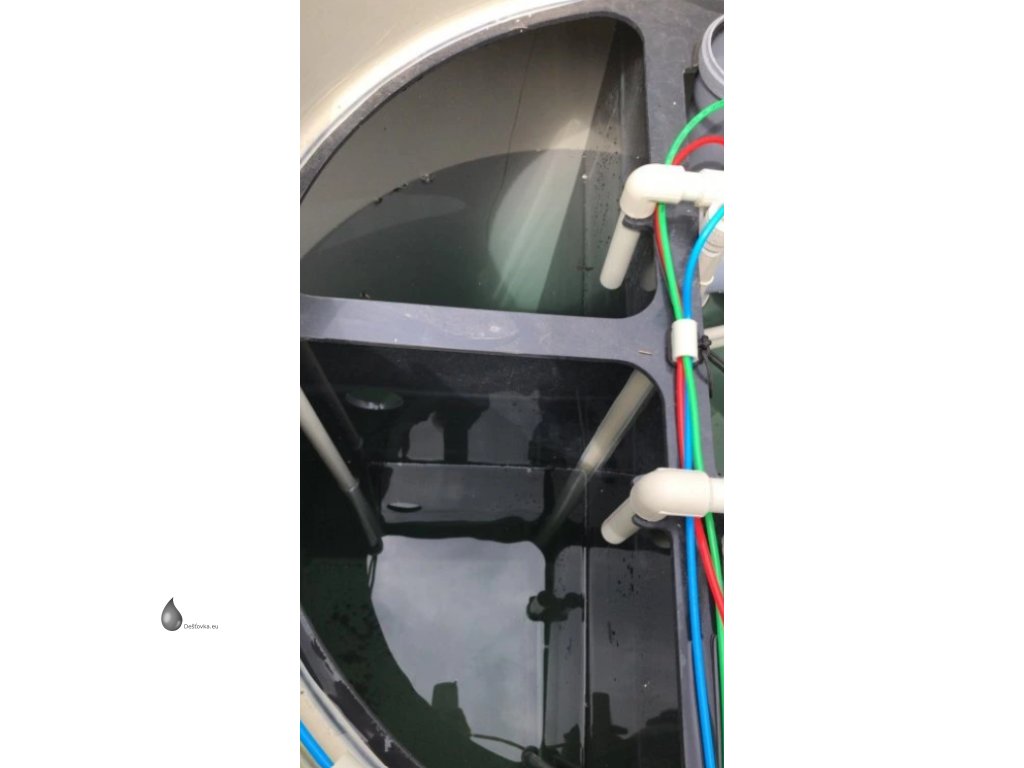

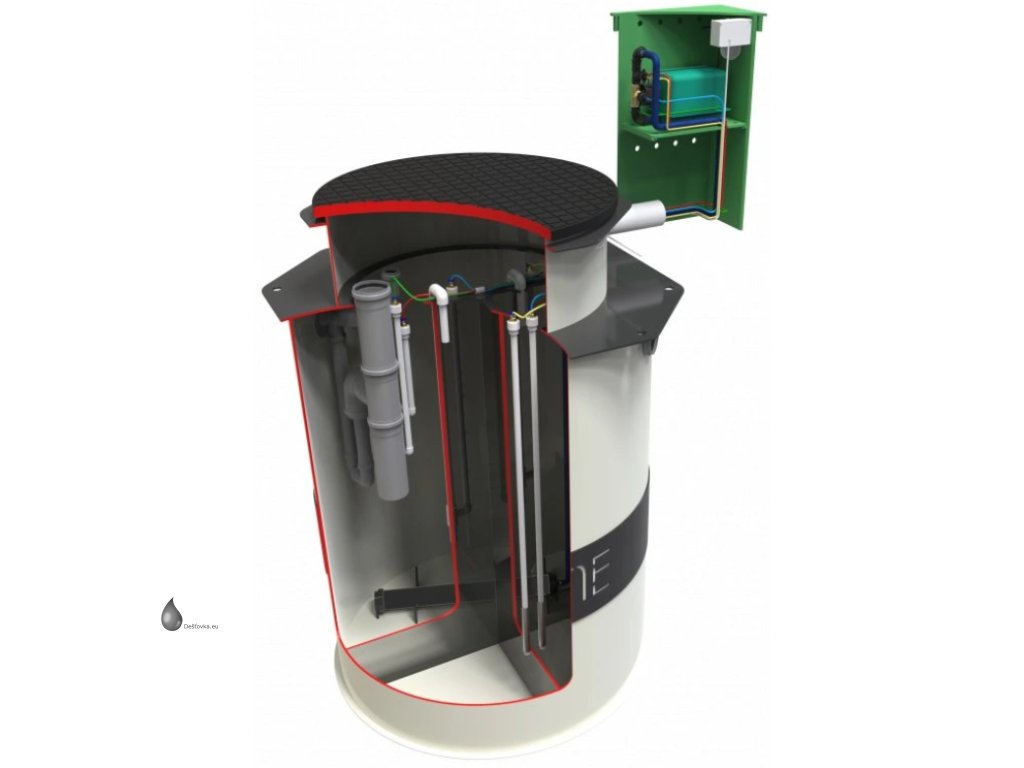

Čistírna pracuje na osvědčeném a spolehlivém principu SBR technologie (Sequencing Batch Reactor), využívající čištění pomocí aktivovaného kalu ve vznosu. Celý proces probíhá automaticky a je řízen externí řídicí jednotkou se spínacími hodinami a přednastaveným programem, což zajišťuje optimální chod a minimální nároky na obsluhu. Vzduch pro život mikroorganismů a pro pohon mamutek (airlift), které přečerpávají vodu mezi komorami (Přítoková komora, Kalojem, Bioreaktor), je dodáván membránovým dmychadlem umístěným vně čistírny.

4 důvody proč vybrat tuto ČOV:

• Česká výroba
• Není potřeba obetonovat
• Automatické přednastavené řízení
• Certifikace dle evropské normy ČSN EN 12566-3

Varianty produktu:

• Varianta ECO
  • Pro zákazníky, kteří upřednostňují jednoduchou konstrukci, nenáročnou údržbu a příznivou cenu. Nabízí plně funkční ČOV za výhodnou cenu.
• Varianta TOP
  • Bohatě vybavená ČOV s pokročilým řízením, která zvyšuje kvalitu čištění odpadních vod a automatizaci procesu. Ideální kombinace ceny a kvality.

Detailní popis variant a jejich postupů čištění najdete níže v montážním návodu ČOV (Související soubory ke stažení).

Popis montáže:

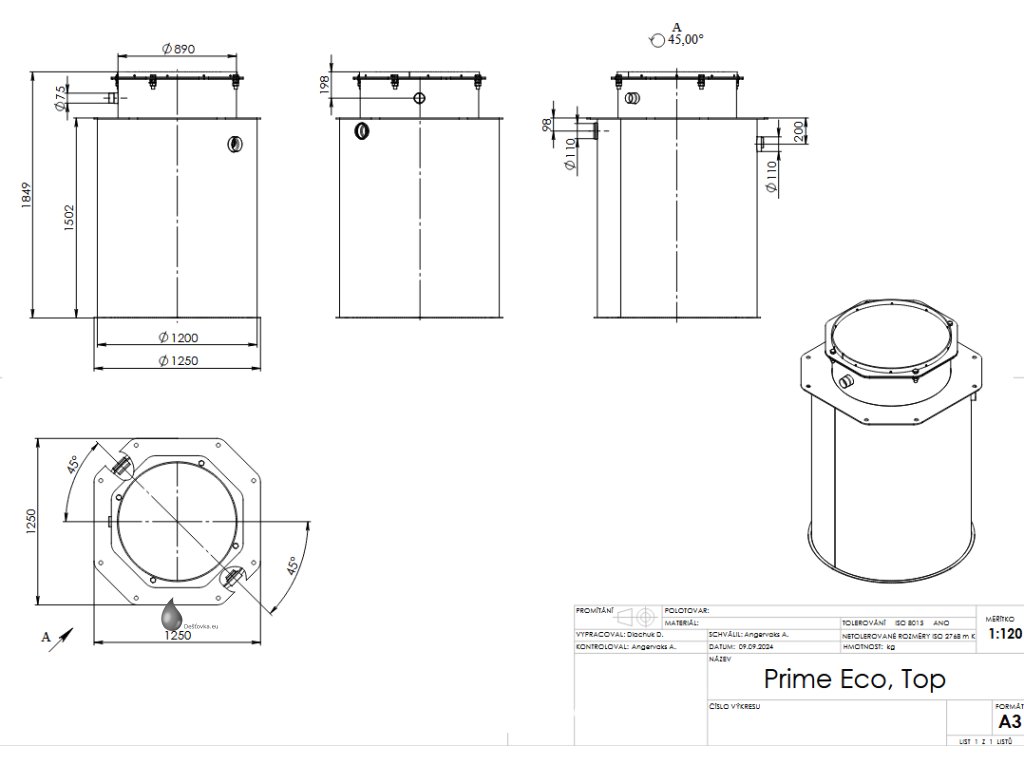

Čistírna Prime 7 je tvořena samonosnou kruhovou plastovou nádrží o vnějším průměru 1,20 m a celkové výšce 1,8 (2,5) m. Čistírna se instaluje do výkopu tak, aby její poklop byl minimálně 50 mm nad upraveným terénem. Čistírna je z výroby vybavena přítokovým a odtokovým potrubím DN 110 mm. Čistírny jsou standardně vybaveny přítokem s hloubkou dna trubky -395 mm a odtokem s hloubkou dna trubky -501 mm pod terénem. Přítok je vždy zaveden do přítokové komory. Odtok má zároveň funkci bezpečnostního přepadu.

Podmínky umístění:

Před instalací je nutné vybrat správné místo pro výkop.

• Výkop musí být vzdálen od stavby minimálně 1 metr. Zatížení způsobené jakoukoli stavbou by mohlo vést
  k deformaci. ČOV nesmí být zastavěna!
• Výkop musí být umístěn na bezpečném místě, mimo dosah potenciálních rizik. Například kořeny stromů nesmí být v kontaktu se stěnami ČOV.
• ČOV musí být vzdálena od studny minimálně 12 metrů.
• ČOV by měla být umístěna v dosahu elektřiny pro připojení dmychadla a časovacích hodin.
• Výkop pro ČOV by měl být umístěn relativně blízko nemovitosti pro snadnější instalaci.
• V případě umístění výkopu ve svahu je nutná kontrola terénu, aby se zabránilo sesuvu zeminy nebo jiným komplikacím. Statický výpočet a posouzení vhodnosti stability podloží nebo svahu provádí statik nebo projektant stavby.
• Výkop musí být vykopán na dostatečně velké ploše, aby se dodržela šířka pracovního prostoru. Rozměry stavebního výkopu – viz 4.3 Standardní montáž.

Aby byla ČOV správně ukotvena, podklad musí být dostatečně pevný. Zemina okolo musí být propustná pro vodu (hydrologický posudek propustnosti pro danou půdu bývá součástí stavebního povolení).

Zásypový materiál:

Zásypový materiál musí ukotvit ČOV ve stavebním výkopu a zabránit její pohyblivosti. Zároveň nesmí obsahovat ostré a tvrdé předměty, které by mohly ČOV poškodit. K tomu je vhodné kamenivo frakce 8/16 mm, popř. písek s cementem v poměru 1:6, který se kolem nádrže zhutní bez použití mechanického zařízení silou tlaku 20 kg. Zemina z výkopu k zasypání ČOV je nevhodná.

Příprava podkladu:

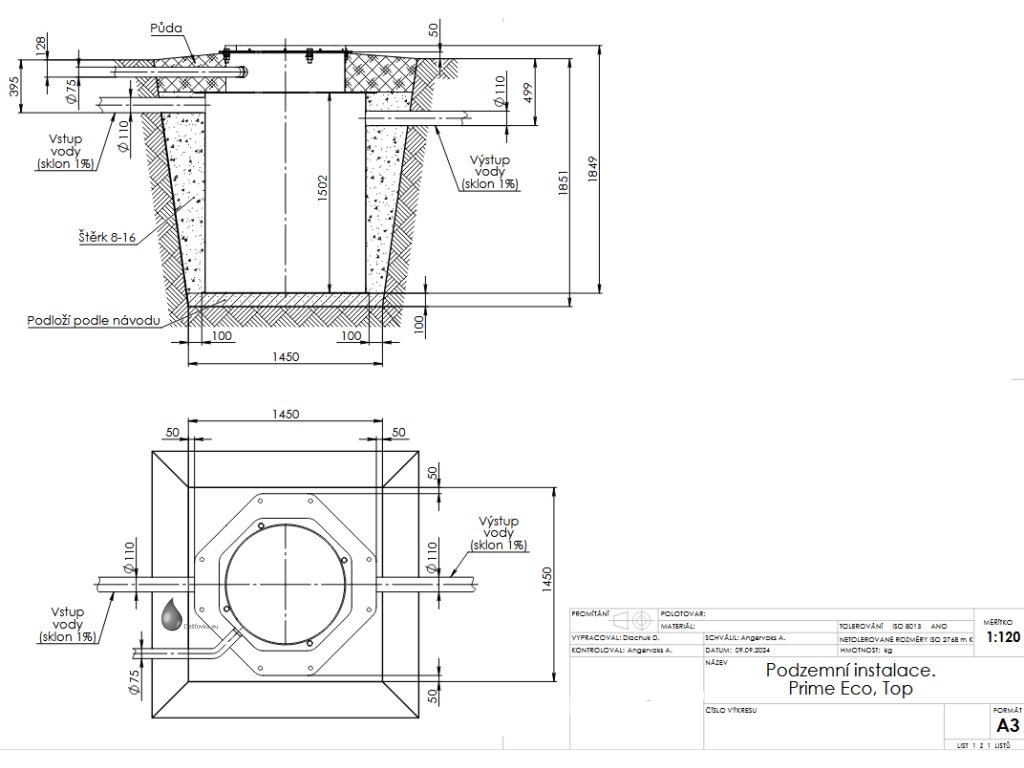

Pro instalaci Prime 7 v běžných základových podmínkách (tj. s úrovní hladiny podzemní vody pod základovou spárou) se vykope jáma (dle potřeby zapažená) o rozměrech min. 1,3 x 1,3 m a celkové hloubce od cca 1,85 m až do 2,65 m. Na dně jámy se zřídí zhutněný štěrkový nebo
štěrkopískový podsyp o tloušťce min. 100 mm. Štěrkopískový podsyp je vhodné stabilizovat „na sucho“ cementem nebo suchou betonovou směsí. V případě nestabilního podloží se zřídí podkladní beton, který se dle potřeby vyztuží svařovanou ocelovou sítí. Podklad pod čistírnou musí být ve všech případech pevný a stabilní.

Instalace ČOV do výkopu:

Na takto připravený podklad se čistírna usadí. Může se usadit ručně nebo lépe mechanizací. Během usazování je třeba zajistit, aby podklad pod čistírnou zůstal čistý, bez kamenů či jiných nečistot. Čistírna musí být usazena s přesností ± 2 mm. Vodorovnost usazení se kontroluje vodováhou na stropu čistírny. Následně se provede obsyp nádrže hutněným štěrkopískem na výšku cca 300 mm nad dno nádrže, po celé ploše výkopu.

Napojení přítoku a odtoku:

Přítok je tvořen hrdlem a je připraven na připojení přítokového potrubí. Odtok je tvořen hladkým koncem trubky DN 110 s hloubkou dna trubky -501 mm pod terénem.

Obsyp a napouštění ČOV:

Po usazení se čistírna naplní vodou na hloubku cca 1,0 m a pak obsype štěrkem nebo původní „prohozenou“ zeminou, pokud neobsahuje větší kameny, které by mohly poškodit plastový plášť nádrže. Zásyp pod připojovacím a odtokovým potrubím se musí vždy provést hutněným štěrkopískem (nejlépe stabilizovaným cementem), aby se zamezilo pozdějšímu sedání zásypu, což by mohlo vést k poškození stability potrubí. Po usazení čistírny do výkopu a napojení přítokového a odtokového potrubí se čistírna naplní vodou na hladinu odtoku.

Nestandardní montáž a zrpvoznění ČOV je popsáno v montážním návodu v sekci ke stažení níže.

Rozsah dodávky:

• Tělo ČOV vč. vystrojení
• Plastový poklop
• Časovač
• Lapače vlasů
• Ventil distribuce vzduchu (pouze varianta TOP)

Ke každé jímce obdržíte:

• Prohlášení o shodě
• Osvědčení o vodotěsnosti
• Montážní postup
• Záruční list

Soubory ke stažení:

    Montážní návod - ČOV PRIME 7

    Montážní návod EN - ČOV PRIME 7

    Certifikace CE - ČOV PRIME 7

    Výkresový podklad - ČOV PRIME 7

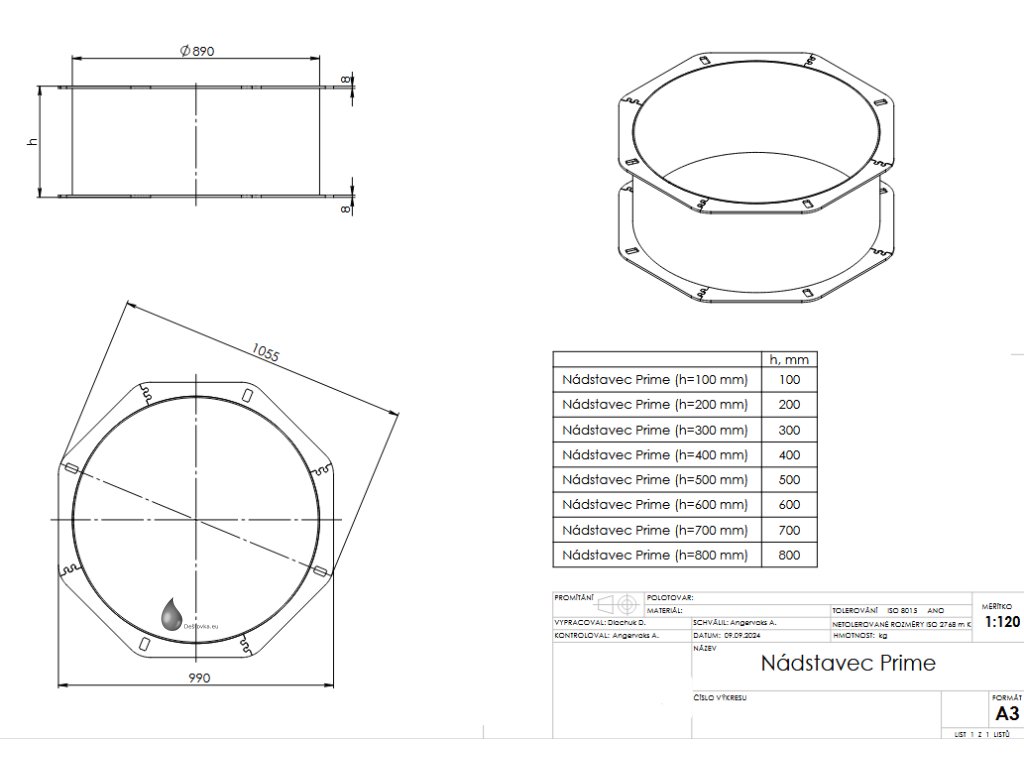

    Výkresový podklad - nástavce pro ČOV PRIME 7

    Výkresový podklad instalace - ČOV PRIME 7

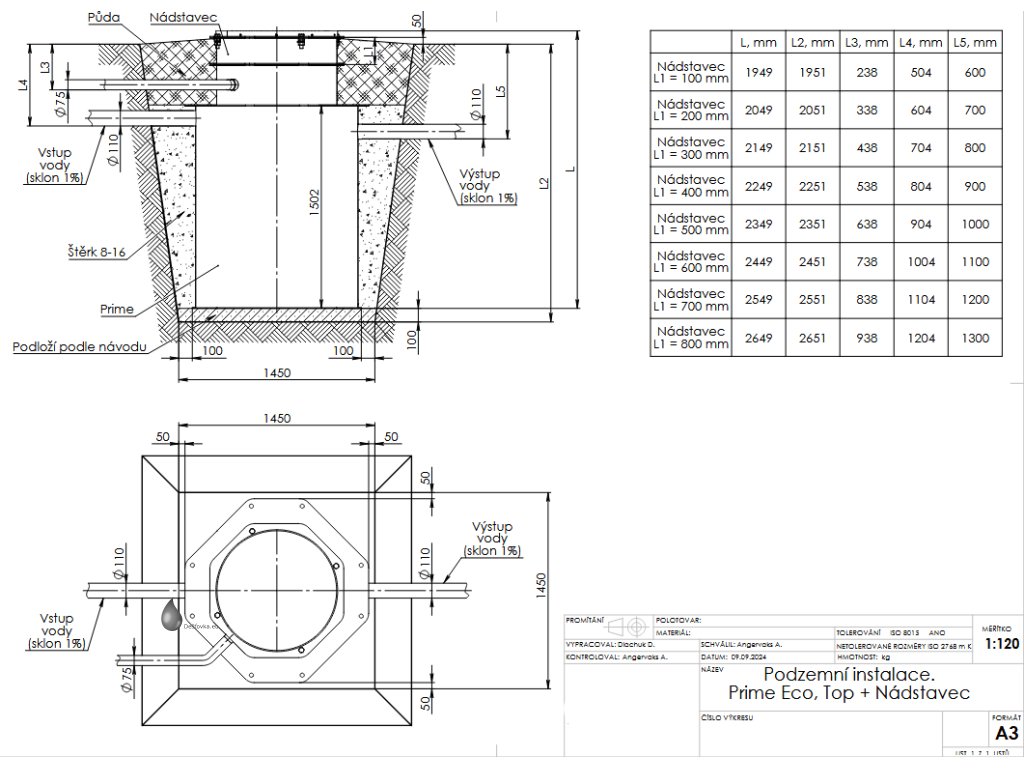

    Výkresový podklad instalace s nástavci - ČOV PRIME 7
