Čistírna odpadních vod D 5
Kód: 10146Související produkty
Detailní popis produktu
Popis funkce
Jedná se o nízko zatížené aktivační čistírny s cyklickým provozem, gravitačním nátokem a čerpaným odtokem odpadních vod. Čistírnu tvoří jedna kruhová nádrž vyrobená z polypropylenu, která může být umístěna pod i nad úrovní terénu. V čistírně je aktivovaným kalem odbouráno organické znečištění a vyčištěná voda je periodicky odčerpávána. Potřebný vzduch do čistírny dodává dmychadlo s přerušovaným chodem.
ČOV typu D5 pro 2–6 ekvivalentních obyvatel
Základní uspořádání
- Vzhledem k tomu, že čistírna má čerpaný odtok, nátokové potrubí do čistírny může být pod úrovní odtokové kanalizace.
- Při jednoduchých základových poměrech bez přítomnosti spodní vody lze čistírnu osadit na betonovou základovou desku a obsypat cementovou stabilizací.
- V základním provedení je dmychadlo umístěno uvnitř čistírny. Umístění dmychadla mimo čistírnu je nutné použít u čistíren, které mají odtok v menší hloubce než přítok (v případě poruchy čerpadla by došlo k zatopení dmychadla) a u čistíren, u kterých je nebezpečí zpětného vzdutí vodoteče.
- Pro objekty s restauračním provozem a pro výrobní závody doporučujeme vybavit ČOV výkonnějším dmychadlem na základě konzultace s výrobcem.
- Elektrický rozvaděč se umisťuje obvykle na stěně nejbližšího objektu uvnitř, nebo vně budovy, nebo do plastového či zděného sloupku.
![]() |

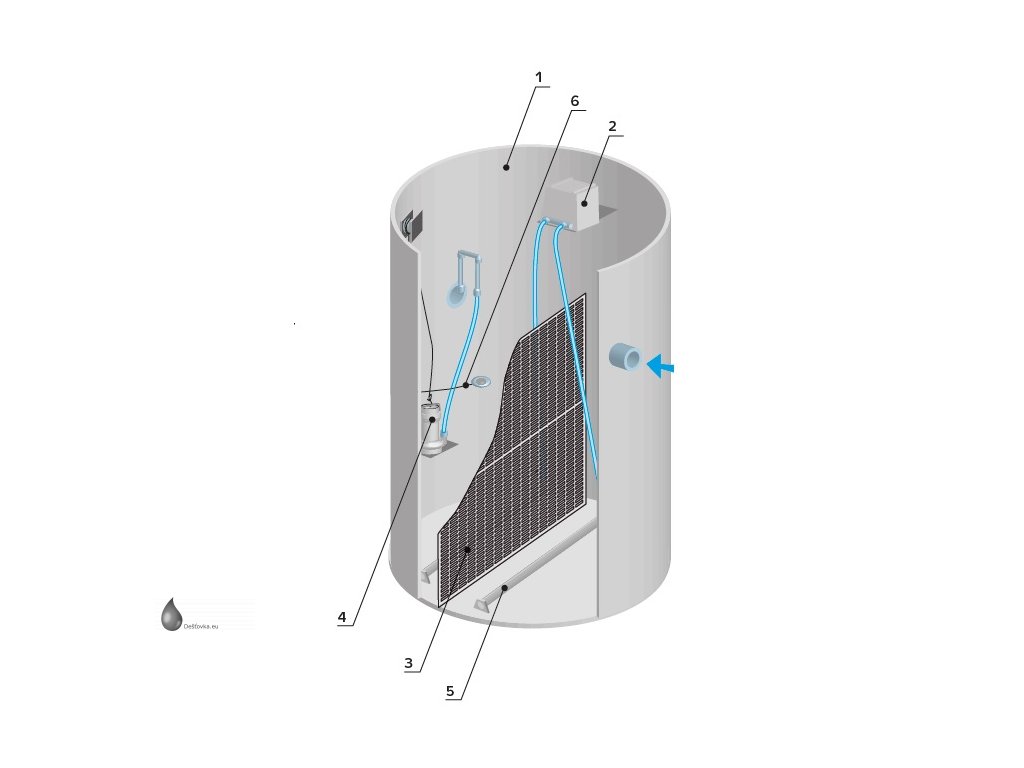

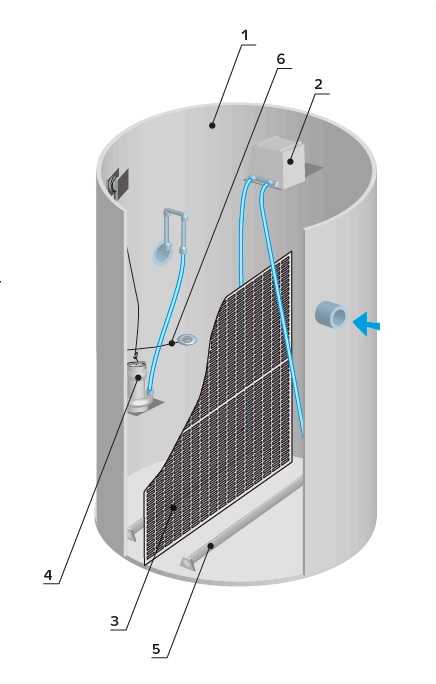

1. Nádrž čistírny 2. Dmychadlo 3. Česlicová stěna separace 4. Čerpadlo odtoku 5. Provzdušňovací elementy 6. Plovákový spínač |
Výhody čistíren řady D
- Vodoteč může být díky čerpanému odtoku výše než odtok z čistírny
- V období sucha může být hadice výtlaku čerpadla místo do odtoku zavedena do zásobní nádrže na užitkovou vodu
- Instalované čerpadlo umožní odkalení přebytečného kalu a jeho využití např. při kompostování
Další dokumentace dodávaná s výrobkem
Technicko dodací podmínky (TDP) – postihují celou problematiku od navrhování, projektování, až po uzavření kupní smlouvy.
Stavební připravenost – obsahuje výkresy a popis prací, které je nutno udělat před osazením čistírny.
Postup osazení čistíren – popisuje postup osazení čístíren pro různé druhy základových podmínek.
Provozní řád (PŘ) – popisuje činnosti spojené s provozováním čistíren
Osvědčení
Na čistírny odpadních vod řady D vydala autorizovaná zkušebna AO 224 - Institut pro testování a certifikaci, a.s. (ITC), Zlín, Certifikát CE dle Směrnice Rady Evropy č. 89/106/EHS.
Doplňkové parametry
Kategorie: | Čistění odpadních vod - trvale využívané |
---|---|
Záruka: | 2 roky |
Hmotnost: | 100 kg |
Typové označení: | D 5 |
Průměr: | 1270 mm |
Výška celková: | 2165 mm |
Výška nátoku: | 1450 mm |
Výška odtoku: | 1400 mm |
Spotřeba (rok): | 250 kWh |
Hmotnost: | 100 kg |
Objem (l) celkový: | 2741 |
