Čerpací sada - RAINTRONIC 650

Detailní popis produktu

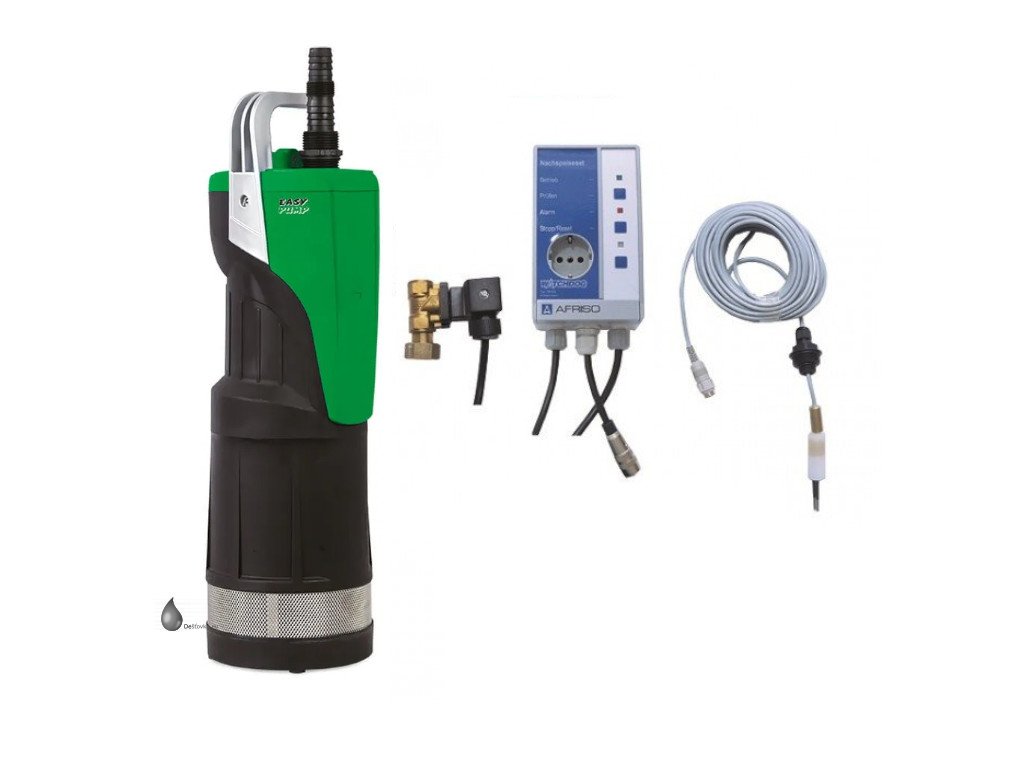

Čerpací sada RAINTRONIC - EasyPump E-DEEP 650 se spodním sáním

Sada pro hospodaření s dešťovou vodou nové generace. Ponorné automatické čerpadlo s plovákovou sací hadicí zajišťuje zcela tiché zásobování dešťovou vodou z retenční nádrže. Hlídání čerpadla proti chodu nasucho v případě nedostatku dešťové vody nebo selhání dopouštění zásobníku vodou z veřejného vodovodu.

Řídicí jednotka pro monitorování úrovně hladiny vody v nádrži a ovládání elektroventilu. Při období sucha systém automaticky doplňuje vodu v nádrži z veřejného vodovodu dle uživatelem nastavené úrovně tak, aby byl stále dostatek vody pro jakoukoliv aplikaci.

Ochrana proti netěsnostem v potrubí, nádrži nebo v elektroventilu. Mikroprocesor řídící jednotky zabezpečí, aby nemohlo být dopouštění nádrže nikdy delší než 30 nebo 45 minut (dle nastavení).

Celý systém Rain Tronic je vybaven bezpečnostními prvky, které zajistí:

• Uzavření ventilu při výpadku napětí
• Uzavření ventilu v případě náhlé netěsnosti v potrubí nebo poškození nádrže na dešťovou vodu
• Čerpadlo pracující v jímce je proti případnému chodu nasucho jištěno dvoustupňově (pomocí vlastní integrované ochrany)

1) Výtlačné potrubí. Rozvod vody od čerpadla do domu, zahrady atd. Odběrní místa lze libovolně umístit kdekoliv na rozvodné potrubí.
2) Přívod pitné vody
3) Opakované svody jímání dešťové vody
4) Automatická ponorná vodárna Easy E-Deep 650 se spodním sáním. Veškeré spínací a ovládací prvky včetně zpětné klapky jsou zabudovány přímo v čerpadle.
5) Řídicí jednotka pro ovládání elektroventilu (6). Pomocí sondy (7) řídí dopouštění nádrže z řadu pitné vody (2). Jednotka také zajistí ochranu
čerpadla proti chodu nasucho.
6) Elektroventil na přívodu pitné vody. Připojovací kabel k jednotce v délce 3 m.
7) Sonda hladinoměru s nastavitelnou úrovní spínací a vypínací úrovně. Kabel v délce 15 m (standard).
8) Kabel s vidlicí 230 V pro napájení jednotky a čerpadla.
9) Kabel čerpadla s vidlicí pro zapojení do jednotky (v délce 15 m).

Parametry systému dopouštění

Technické údaje

Signální část - š x v x h: 100 x 188 x 65 mm
Hmotnost: 0,5 kg
Napájecí napětí AC 230 V 50 Hz
Příkon: max. 5 VA
Síťová pojistka: M 32 mA

Sonda hladinoměru

Napájecí napětí: AC 6 V
Proud sondy: 1,2 mA
Rozměry: (L x ř): 87 x 30 mm
Upevnění: šroubením G1
Hmotnost: 0,2 kg
Funkční princip
Měření vodivosti
Médium: Pitná a dešťová voda

Zásuvka s ochranným kontaktem

AC 230 V, max. 10 A, cos ? 3 0,9
Jištění: T 10 A
Rozsah provozních teplot
Prostředí: 0°C až +40°C
Třída ochrany: II (DIN 57 700)
Stupeň krytí: IP 20 (EN 60529)
Odrušení: podle normy EN 50081-1
Odolnost proti rušení: podle normy
EN 50082-1

Elektromagnetický ventil

Prostorové požadavky
š x v x h: 95 x 80 x 100 mm
Hmotnost: 0,5 kg
Napájecí napětí
AC 230 V 50 Hz
Příkon: max. 5,5 VA
Připojovací vedení: 3 m
Vstup: Převlečná matice G3/4 s filtračním sítkem a těsněním
Výstup: Vnitřní závit G1/2
Montážní poloha: Libovolná
Médium: Pitná a dešťová voda
Jmenovitý tlak: 12 bar
Průtok při vstupním tlaku 4 bar a
volném odtoku: cca 50 l/min

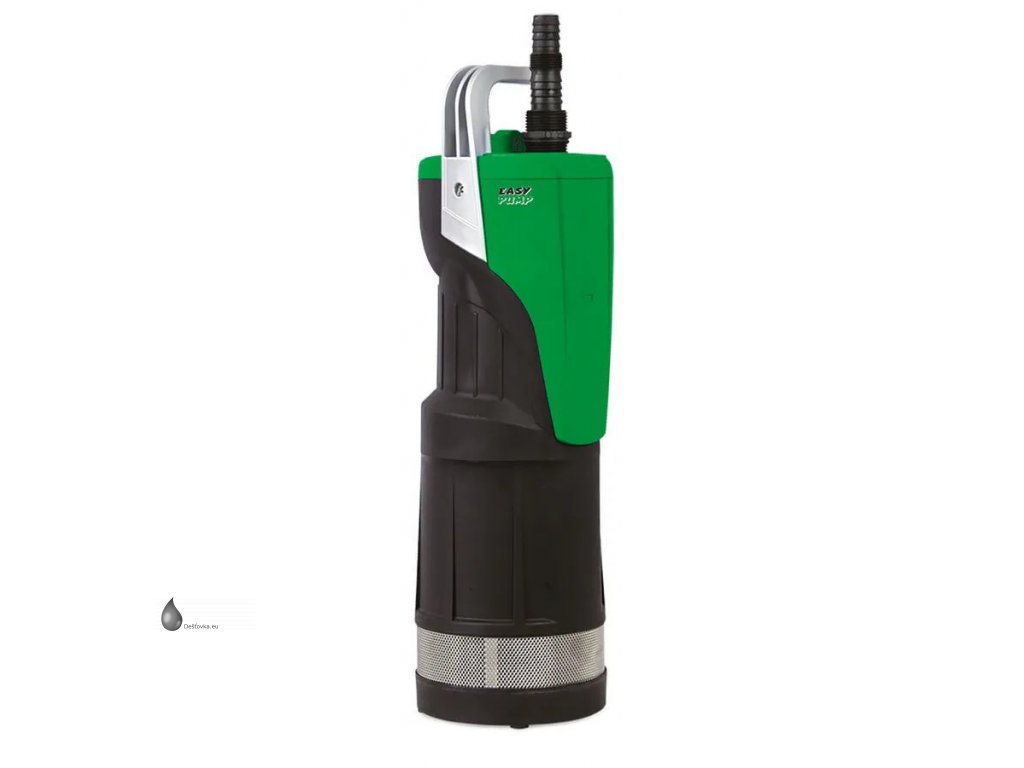

Easy E-Deep 650

Automatická vodárna se spodním sáním. Vodárna automaticky sepne (není potřeba přidat spínací prvek) při odběru a automaticky vypne po skončení odběru vody. Vodárna obsahuje snímač průtoku a snímač vody (zabrání chodu na sucho a samočinnému spínání při zanesení zpětné klapky).

Zapínací tlak vodárny je 2,5 bar a vypínací tlak je max. 3,6 bar.

Vodárna má ideální pracovní bod 1,8 m3/h při 25 m, parametry čerpadla - max. průtok 6 m3/hod, max.tlak 3,6 bar. Připojovací závit vnitřní 1". Součástí čerpadla je přívodní kabel 15 m s vidlicí.

Soubory ke stažení

    Instalační návod - Sada Raintronic
