Čerpací jímka do spodní vody BLACK LINE BOX 930/2000 bez vystrojení

Detailní popis produktu

Čerpací jímka do spodní vody BLACK LINE BOX 930/2000 bez vystrojení vč. poklopu

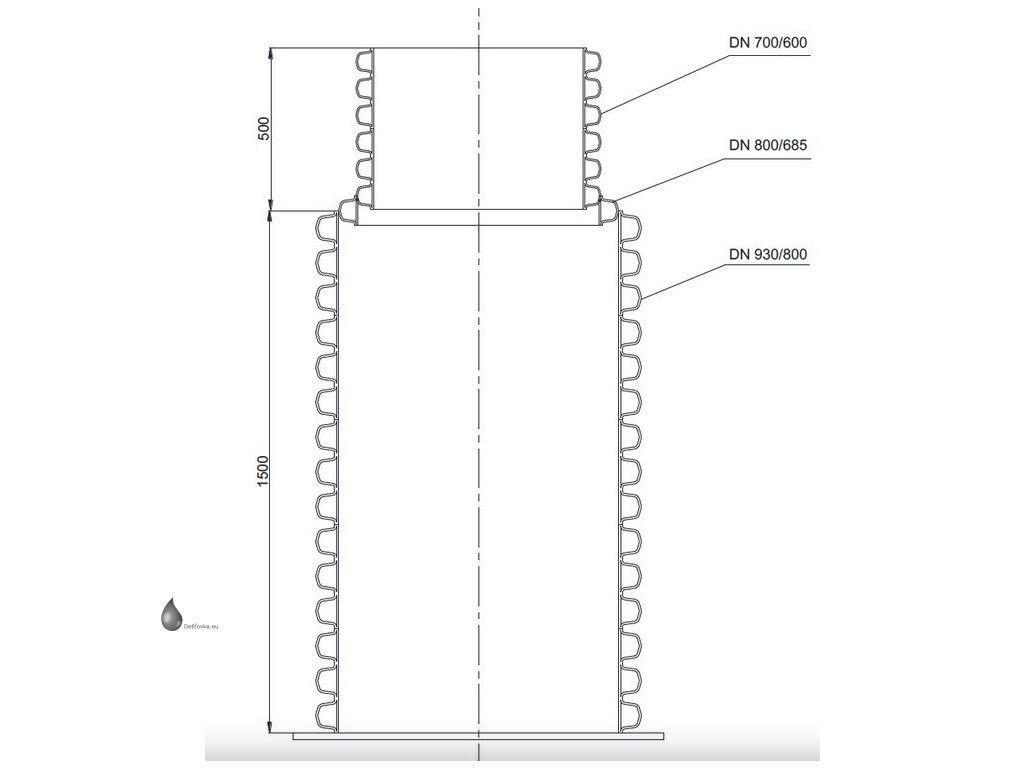

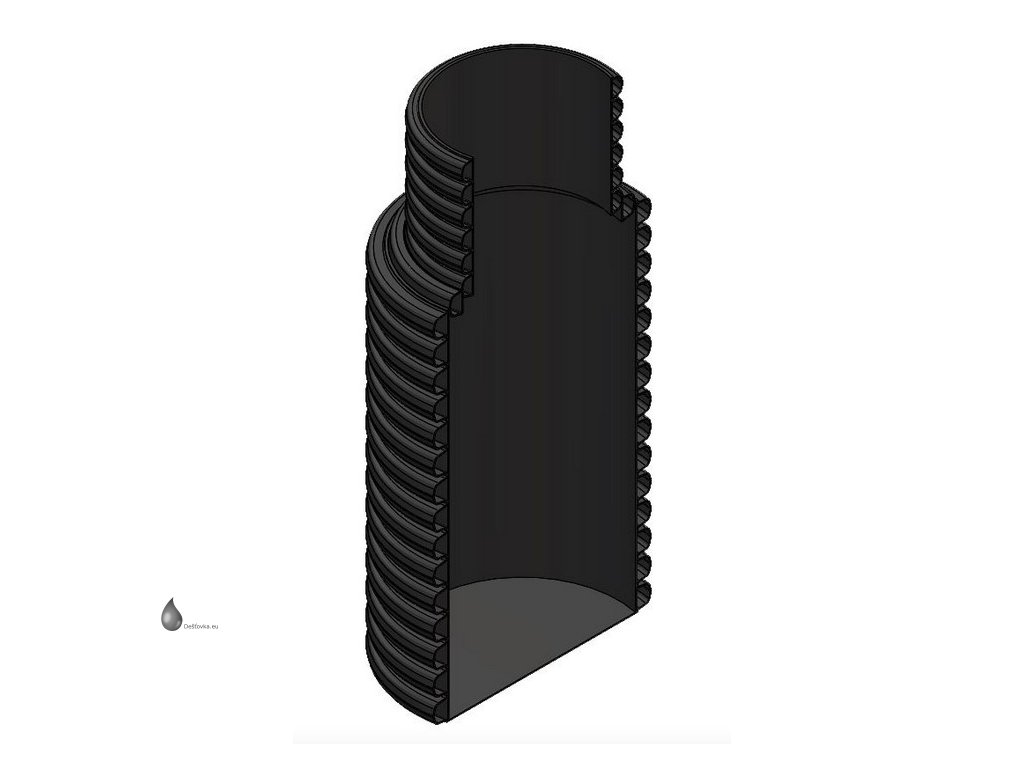

Tato robustní plastová čerpací šachta BLACK LINE BOX je český výrobek navržený tak, aby odolal náročným podmínkám, zejména v lokalitách s výskytem vysoké hladiny podzemní vody. Jímka s vnějším průměrem 930 mm a výškou 2000 mm je konstruována z pevného PE trubkového materiálu a představuje spolehlivý základ pro vytvoření přečerpávací stanice svépomocí. Jímka je již z výroby osazena svěrnou PPS spojkou DN40, což usnadňuje připojení výtlačného potrubí a poklopem PP 600 s nosností 200kg.

Tento model je ideální volbou pro instalatéry a zákazníky, kteří si přejí šachtu vystrojit na míru dle specifických požadavků. Produkt je dodáván jako samotná čerpací jímka bez vnitřního vystrojení a armatur. Pro kompletní a bezpečné použití je nezbytné dokoupit veškeré příslušenství, jako je čerpadlo, zpětná klapka, armatury a řídící automatika. V případě potřeby dodatečných vtoků lze využít pryžové průchodky, přičemž je nutné zajistit, aby otvor byl kruhový, bez otřepů a vyříznutý kruhovým vrtákem o doporučeném průměru pro zaručení vodotěsnosti.

Popis montáže:

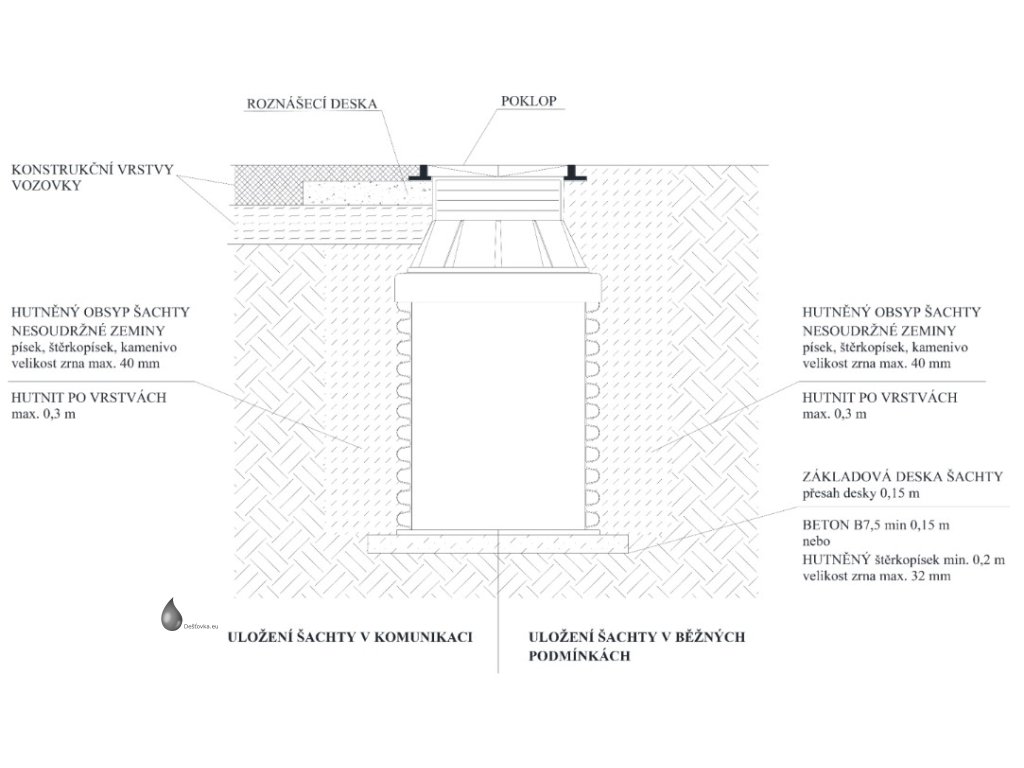

Pro zachování záruky a dlouhodobé stability jímky je bezpodmínečně nutné dodržet montážní návod. Jímka musí být usazena na vodorovnou základovou plochu (přesah min. 150 mm) vytvořenou z dobře zhutnitelné nesoudržné zeminy (např. štěrkopísek o síle min. 200 mm a míře hutnění min. 85% pgs) nebo nahrazenou monolitickou betonovou deskou o síle 150 mm. Následný obsyp se provádí po vrstvách maximálně 300 mm a pouze nesoudržnými zeminami (štěrk, štěrkopísek, drcené kamenivo 8/16), které neobsahují částice větší než 35 mm. Je třeba se vyhnout používání hlinitých a jílovitých zemin, jelikož nedostatečné hutnění nebo nevhodný obsyp vede k riziku deformace pláště šachty. Při osazení v místech s předpokládaným zatížením (např. dopravou) je bezpodmínečně nutné nad šachtou osadit roznášecí betonovou desku.

Rozsah dodávky:

• Tělo čerpací šachty
• Svěrná PPS spojka DN40
• Poklop PP 600 s nosností do 200 kg

Soubory ke stažení:

    Montážní návod - Čerpací jímka do spodní vody BLACK LINE BOX 930/2000 bez vystrojení

    Katalogový list - Čerpací jímka do spodní vody BLACK LINE BOX 930/2000 bez vystrojení
