Betonová jímka DKH 40 m3 až 100 m3 - 40 000l až 100 000l

Kód: 21777
OPŽP, NPŽP, NPO
202 480 Kč –1 % 199 800 Kč / ks 165 124 Kč bez DPH
Na objednání
Můžeme doručit do:
27.6.2024

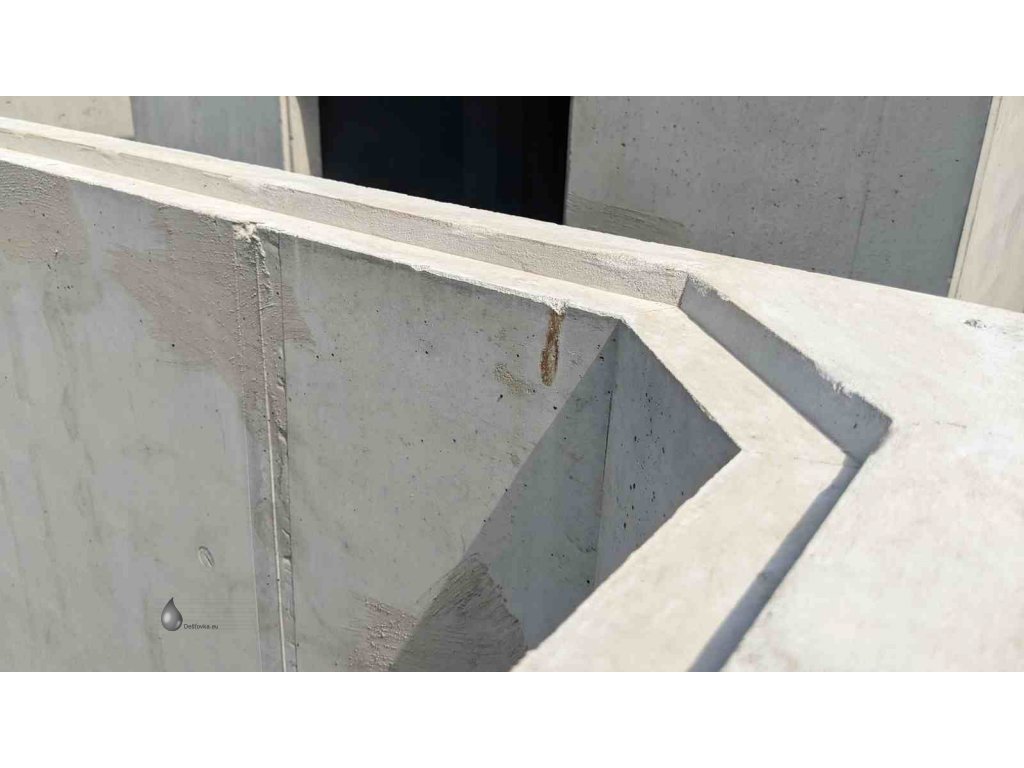

Železobetonové kvalitní prefabrikované jímky, které jsou mezi sebou propojeny rozebíratelným spojem (podkladní deska se svěrným šroubením a těsněním) pomocí průchozího portálu. Nádrže jsou z kvalitního betonu C40/50 XA2 XF4 armovaného ocelovou výztuží a kari sítěmi. Vhodné na dešťové, splaškové odpadní vody, šachty, sklepy (při speciální stěrkové úpravě i na pitnou vodu = vodojem).

Detailní informace

Detailní popis produktu

Spojené betonová jímka na dešťovou nebo odpadní vodu DKH 40 m3 až 100 m3

Prefabrikované jímky o velikosti 20 m3 jsou po spolu spojeny pomocí svěrných závitových tyčí s podkladní deskou, současně jsou na uvedených místech průchozí pomocí portálů, které jsou opatřeny izolací proti úniku vody, izolací je zde bitumenové těsnění, které je dokonale nepropustné díky svěrné síle závitových tyčí. Prefabrikované železobetonové jímky o objemu 20 000 l jsou určené ke skladování dešťové nebo splaškové odpadní vody. Varianty dle požadovaného zatížení. V sestavě s konusem, poklopem dle třídy zatížení, bitumenové těsnění, těsnící rychle tuhnoucí cementová malta

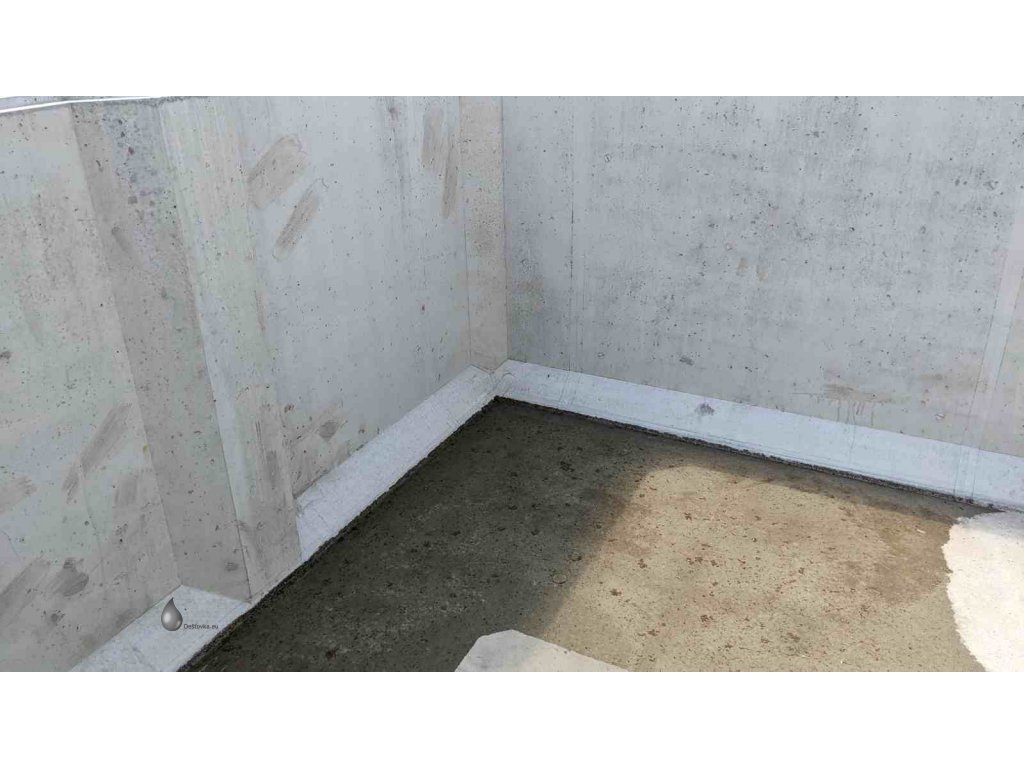

Železobetonové betonové jímky jsou vyráběny jako prefabrikované monolitické prvky (podlaha + stěny). V kompletní sestavě se jedná o hotový výrobek, který ihned po osazení a napojení začne plnit svoji funkci a stává se plnohodnotným stavebním objektem. Zákazník tak dostává k dispozici plnohodnotnou železobetonovou jímku bez předchozí náročné výstavby a dodatečných prací.

4 důvody proč vybrat tuto nádrž:

  • Železobetonový prefabrikát prvotřídní kvality C40/50 XA2 XF4 z České výroby
  • Uložení na urovnané dno výkopu na 15 cm lože štěrk a 5 cm písek

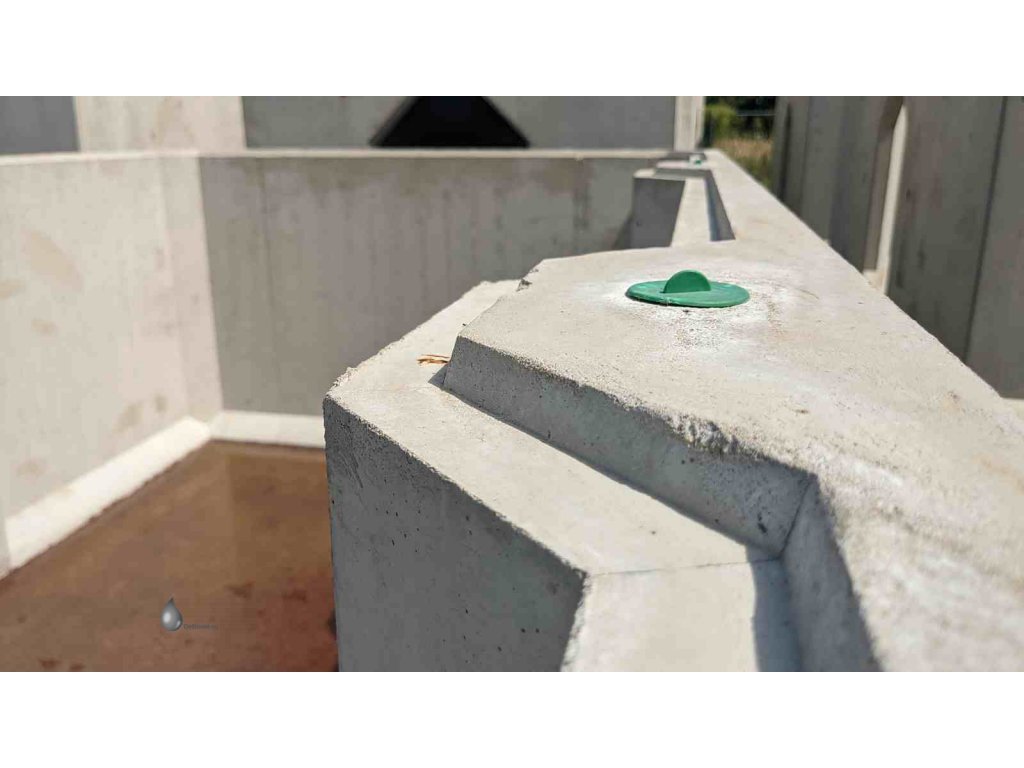

  • Boční proti vztlakový límec u dna jímky
  • Kompletní certifikaci v ČR, certifikát výrobku od TZUS, Prohlášení o shodě, stavební technické osvědčení a zkoušky vodotěsnosti



Technický popis:

Jedná se o tenkostěnný prostorový prvek z betonu tř. C40/50 XA2 XF4 armovaný ocelovou výztuží a kari sítěmi. Jímka splňuje nepropustnost dle ČSN 750905.

Kompletní nádrž je tvořena spodním dílem (jímkou) a zákrytovým panelem. Jímka je tvořena dnem a stěnami. Víko nabízíme v několika variantách A15 - 500 kg/m2 (pochozí), B125 – 3,5 t/m2 (pojezd osobním automobilem) a D400 – 20 t/m2 (pojezd nákladními vozidly) v závislosti na výšce násypu. V případě, že je kanalizace uložena hlouběji v zemi, dorovná se rozdíl mezi zákrytovou deskou a terénem standartním kanalizačním systémem (skruž/kónus/vyr. prstýnek/poklop). Hladina podzemní vody je u statického posouzení uvažována do úrovně víka jímky. Jímky jsou dimenzovány na působení zemních tlaků s působením násypu max. 1,5 m nad jímkou + užitné zatížení. Mezní hodnoty vždy konzultujte.

Specifikace využití jímky:

  • Žumpy
  • Septiky
  • Jímky na dešťovou vodu
  • Nádrže na pitnou vodu (nutná aplikace vhodného nátěru - na dotaz)
  • Vodojemy
  • Retenční nádrže
  • Požární nádrže (umíme dovybavit hydrantem - na dotaz)
  • Sklepy a skladovací prostory



Postup montáže:

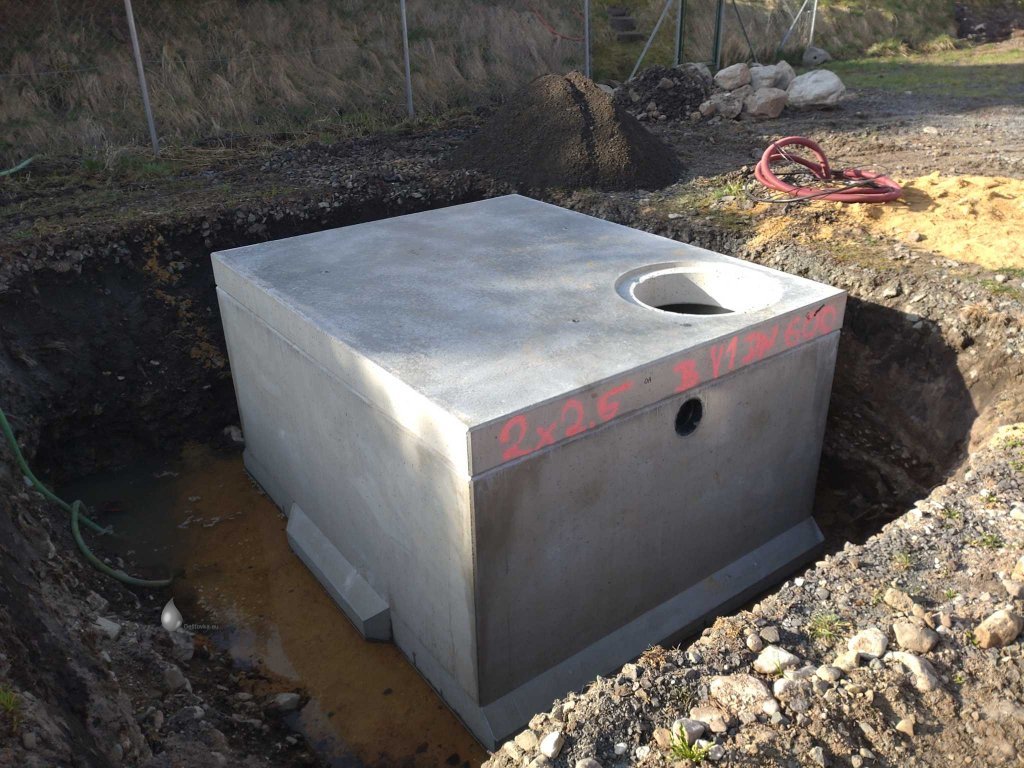

Nádrže se ukládají do předem vyhloubeného výkopu, doporučujeme min 50 cm větší než rozměr nádrže v každém směru (měřeno v patě výkopu). Do začištěného výkopu se zhotoví pískové lože (maximální frakce 4 mm) síly 5–15 cm v rovinnosti +/- 1 cm pro přesnější výškové uložení nádrže a pro eliminaci bodových tlaků. V případě složitých základových poměrů je nutno zhotovit 20 cm štěrkové lože 16/32 zhutněného min. na 45 Mpa nebo železobetonovou základovou desku a na ně doplnit vyrovnávací vrstvu písku (maximální frakce 4 mm) síly 3-5 cm. Během pokládky je nutné udržovat výkopovou rýhu v suchu (nezatopenou).

Nádrž se poté zaklopí betonovou deskou na butylový pásek DS Butylrubber 20x25 mm. Po usazení nádrže na dno jámy doporučujeme montážní háky, spáry a prostupy zamazat těsnící maltou PCI Polyfix Plus L – BASF Česká republika. Veškeré činnosti spojené s používáním tohoto materiálu jsou popsány v katalogovém listu + technickém listu, které jsou přílohou tohoto návodu. Tento způsob těsnění je odolný i proti průsaku vody (kvalitně provedený spoj). Při výskytu spodní vody doporučujeme konzultaci. V případě umístění nádrží vedle sebe je nutné obetonovat spojovací potrubí a provést založení na betonovou desku.

Nádrž je možno ihned zasypat a běžně zatěžovat dle její specifikace. Napouštění a používání nádrží a šachet je možné až po úplném obsypání nádrže a vytvrzení spojovacích hmot.

Rozsah dodávky:

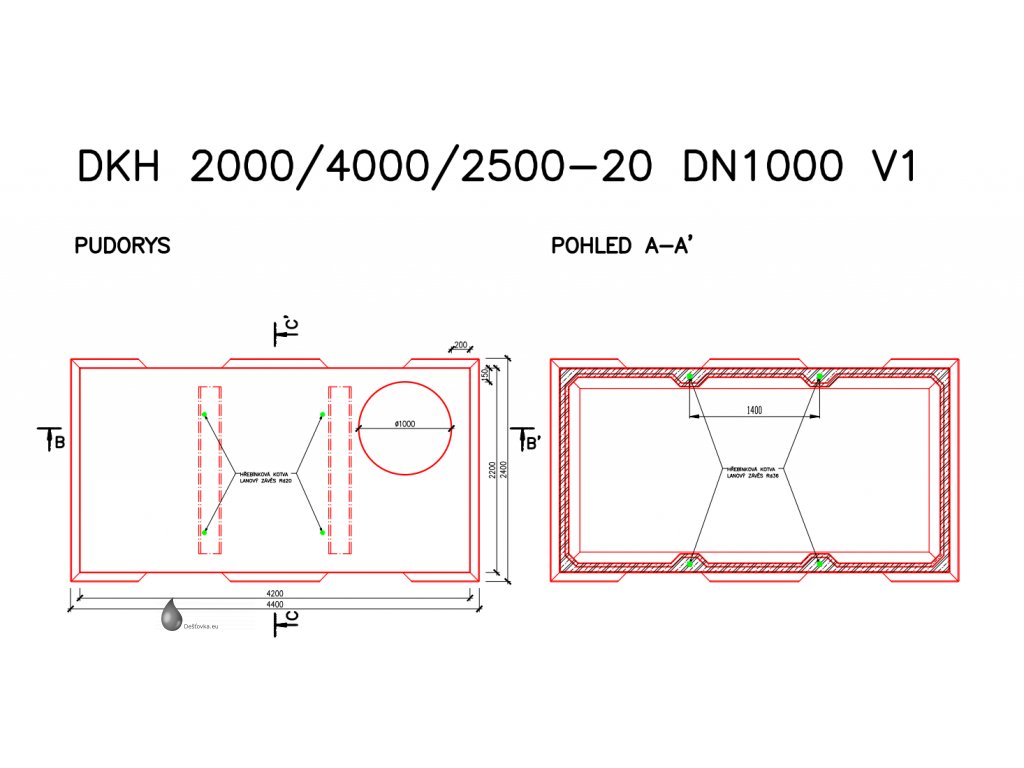

  • 1-5x Spodní díl DKH 2000x4000x2500 20m3, váha 12,2t, typ úchytu: 4xRd36: zatížení: A15 0-1.5m nad nádrží možný násyp zeminou
  • 1-5x Stropní deska DKH 2000x4000 tl.200mm, zatížení A15 0-1.5m násyp, váha 4,3t, typ úchytu: 4xRd20; otvor DN1000

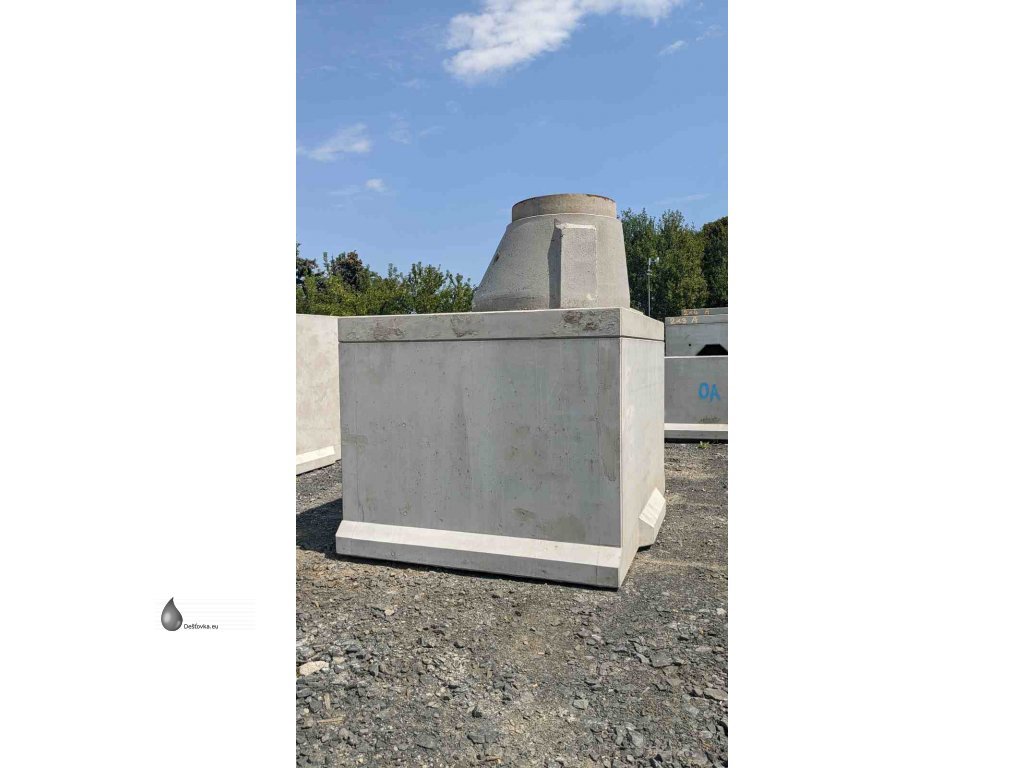

  • 1-5x Konus 1000/625 se stupadlem a kapsou, t=120mm
  • 1-5x Poklop (dle kategorie zatížení - např. KA01 EN 124 A15 BG bez odv. (75 mm))

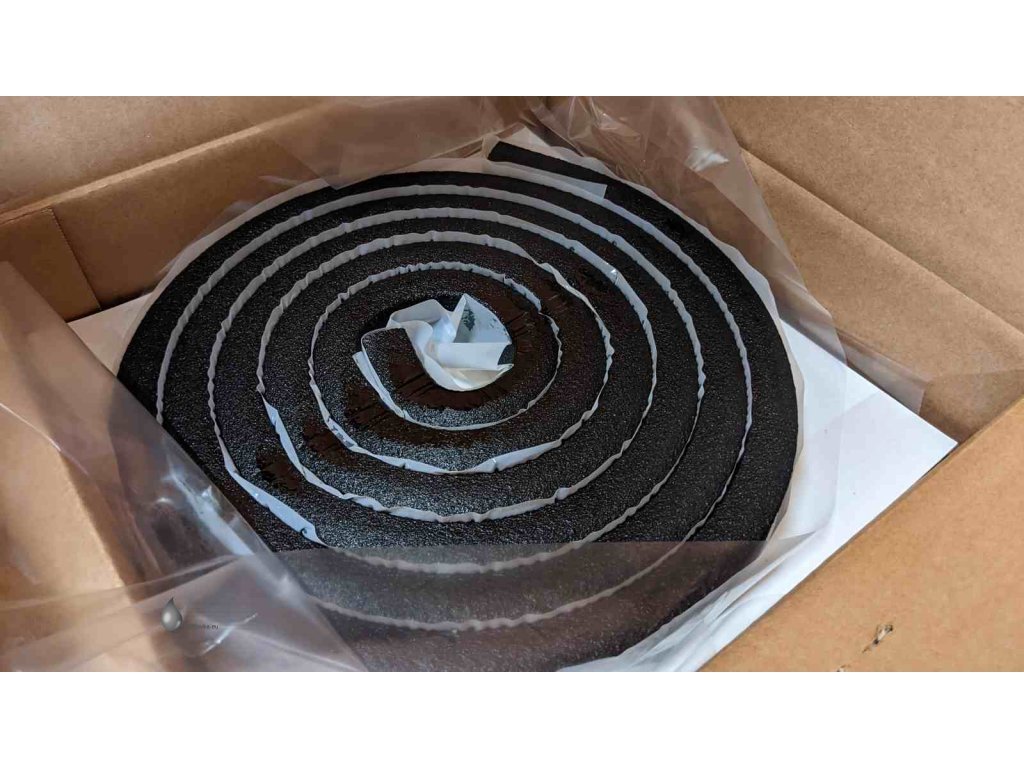

  • 15x ELASTOSTRIP 30x22
  • 5x PCI Polyfix PLUS L (25kg)

(Závisí na požadovaném objemu a velikosti jímek či nádrží)

Technické údaje :

  • Rozměry (délka x šířka x výška mm): dle obrázků a výkresů

  • Hmotnost: udávána na díly, uvedena v Rozsahu dodávky víše

  • Otvory standartě nejsou provedeny, lze však přiobjednat buďto standartní nátok pro KG potrubí, či svěrná průchodka pro výtlačné potrubí a kabeláž.

  • Jímky je možné zhotovit v s přípravou pro propojení více nádrží (uvádějte do poznámky - může ovlivnit termín možného dodání)

Varianty produktu (dle zatížení):

Varianty produktu se liší užitou armovací výztuží, hustotou a tloušťkou použité výztuže. Liší se návrhové zatěžovací stavy. Dno i víko nádrže jsou jinak vyztuženy.

  • Betonová jímka DKH - Zatížení P pochozí, poklop A15 (75mm)
  • Betonová jímka DKH  - Zatížení OA osobní automobil , poklop B125 (125mm)
  • Betonová jímka DKH - Zatížení 20 tun, poklop D400, EN 124 (160mm)

Příplatkové parametry:

  • Příprava otvorů a prostupů
    • lze připravit na míru, může ovlivnit termín dodání, standartní výrobek je bez otvorů jako bezodtoková jímka
  • Stupadla
    • lze připravit, může ovlivnit termín dodání, standartní výrobek je bez stupadel
  • Složení jeřábem
    • nabízíme službu složení jeřábem do stavební připravenosti dle instrukcí v technickém listě a dle instrukcí dodavatele, bude zasláno, 100mm štěrk, 50mm písek
  • Montáž do stavební připravenosti - naši montážníci jednotlivé díly sesadí, koordinují jeřábnické práce, provedou těsnění dílů a případně provedou drobné práce k instalaci (např. vrtání otvorů a pod.)

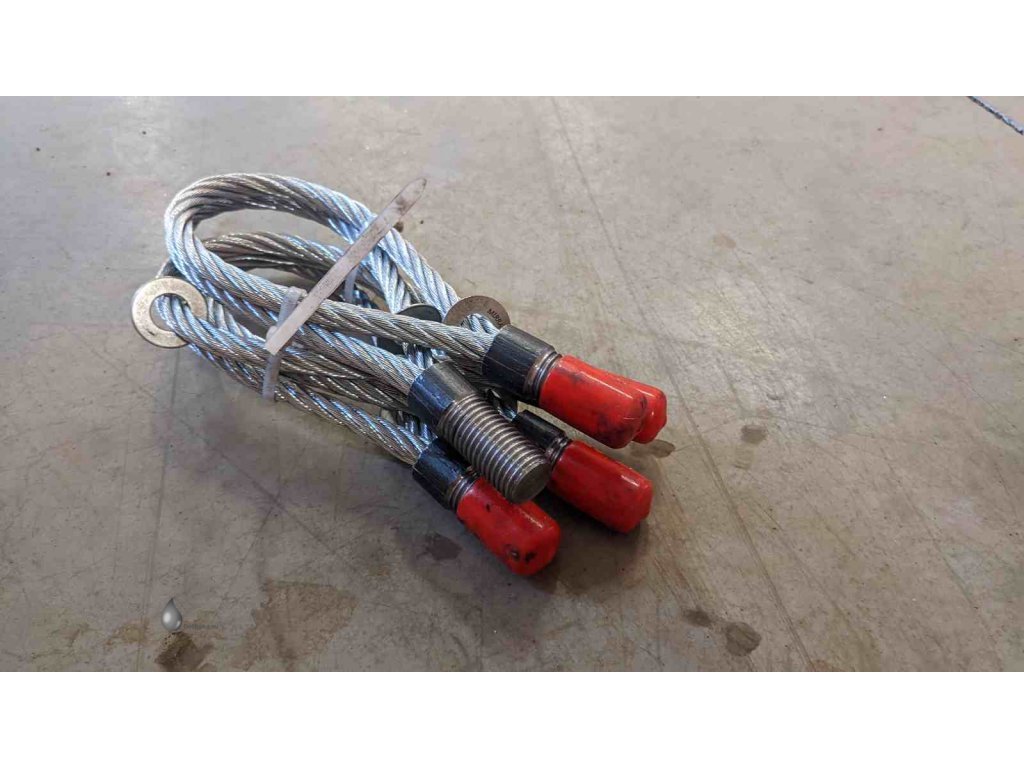

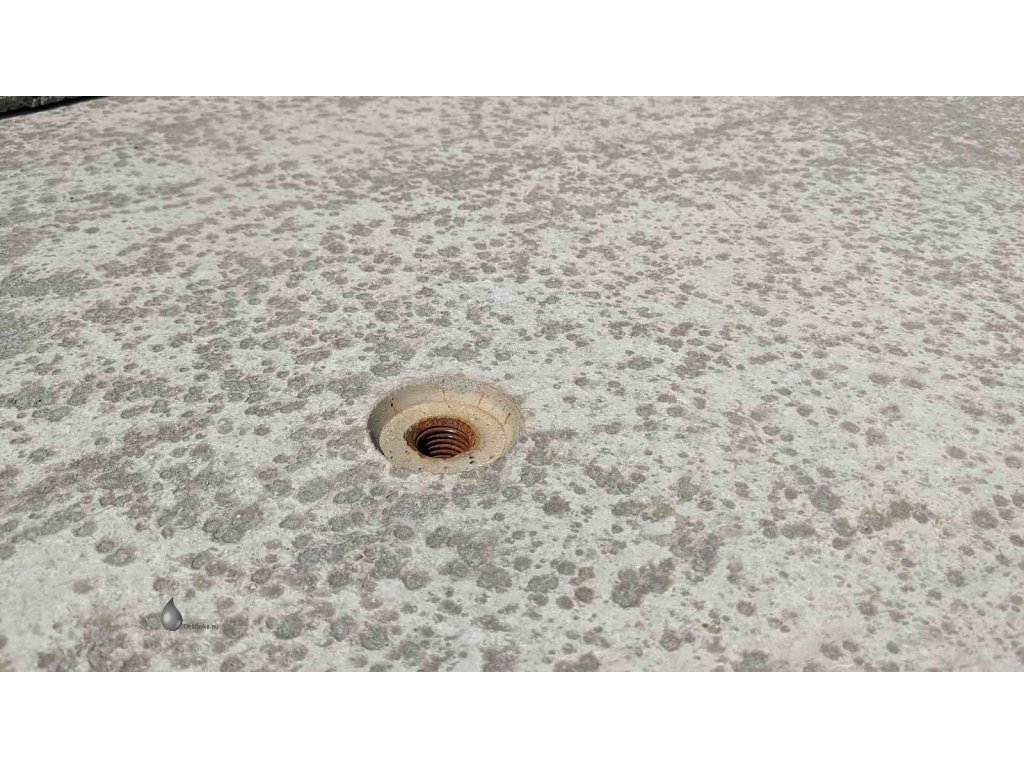

  • Lanové závěsy - pro manipulaci s díly závěsy 4xRd36 a 3xRd20 - vrátná kauce, po montáže je možné zaslat zpět a částka bude vrácena (ponížená o amortizaci 30%)

Doporučené příslušenství:

Možnost sjednání dalších služeb s dodávkou:

  • Doprava stanovena individuálně (v košíku vyberte "Atypickou dopravu") dle lokality a požadavků
  • Možnost zajištění jeřábu pro složení případně pro usazení s montáží
  • Sjednání montáže a usazení do připraveného výkopu (cena na dotaz dle lokality)

Platba a doprava:

Konečná cena bude stanovena po vyčíslení ceny dopravy a zapracování příplatkových parametrů. Před platbou bude zaslána zálohová faktura. V košíku vyberte "Atypická doprava" a " Atypická platba"

Dokumenty ke stažení:

download    Montážní návod a technický list DKH (PDF)
