Zařízení RENA - sada (se sondou 25m)

Detailní popis produktu

Zařízení RENA - sada (se sondou 25m)

Souprava pro doplňování vody a pro kontrolu dostatečné zásoby v zásobnících dešťové vody. Jestliže v důsledku nedostatečných srážek nebo příliš velkého odběru dojde k poklesu zásoby dešťové vody v zásobníku pod určitou úroveň nastavené sondy, je přes elektromagnetický ventil následně doplněna voda z rozvodu pitné vody. Veškeré funkce zařízení pro doplňování vody jsou řízené mikroprocesorem v řídicí jednotce.

Řídicí jednotka pro monitorování úrovně hladiny vody v nádrži a ovládání elektroventilu. Při období sucha systém automaticky doplňuje vodu v nádrži z veřejného vodovodu dle uživatelem nastavené úrovně tak, aby byl stále dostatek vody pro jakoukoliv aplikaci.

Rozsah dodávky:

• signální část RENA
• elektromagnetického ventilu (1/2" x 3/4")
• sonda (signální vedení o délce 25 m)



Celý systém RENA  je vybaven bezpečnostními prvky, které zajistí:

• Uzavření ventilu při výpadku napětí
• Uzavření ventilu v případě náhlé netěsnosti v potrubí nebo poškození nádrže na dešťovou vodu
• Čerpadlo pracující v jímce je proti případnému chodu nasucho jištěno dvoustupňově (pomocí vlastní integrované ochrany)

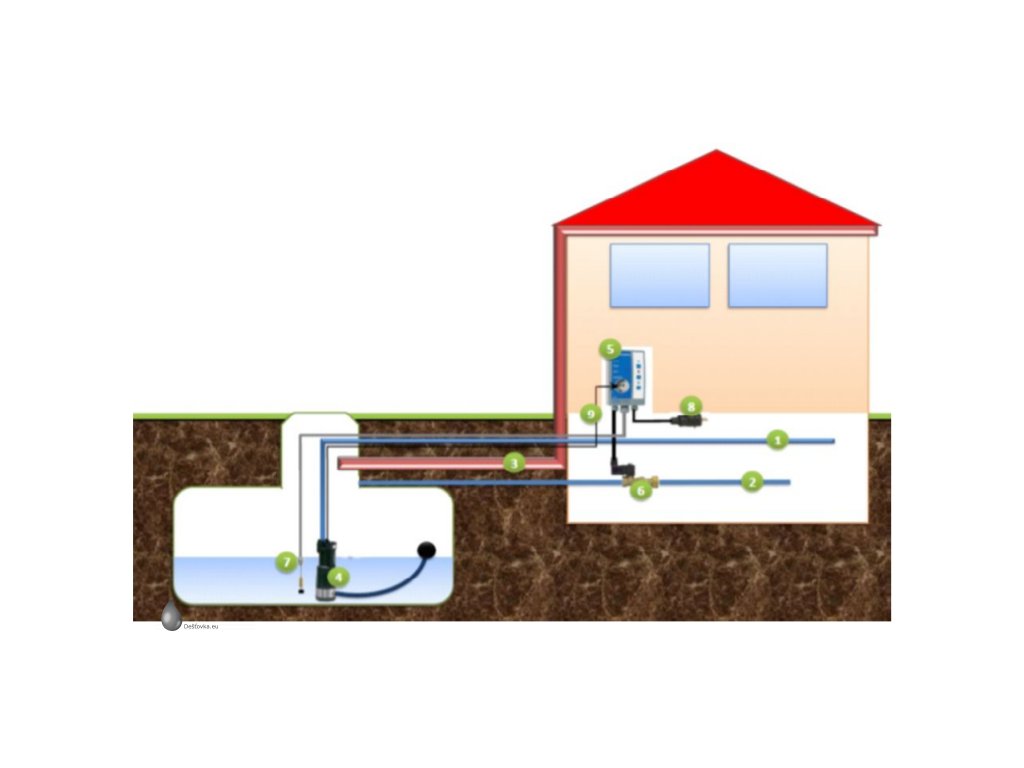

1) Výtlačné potrubí. Rozvod vody od čerpadla do domu, zahrady atd. Odběrní místa lze libovolně umístit kdekoliv na rozvodné potrubí.
2) Přívod pitné vody
3) Opakované svody jímání dešťové vody
4) Automatická ponorná vodárna DROWN 1200 s plovoucí sací soupravou a sacím sítkem. Veškeré spínací a ovládací prvky včetně zpětné klapky jsou zabudovány přímo v čerpadle.
5) Řídicí jednotka pro ovládání elektroventilu (6). Pomocí sondy (7) řídí dopouštění nádrže z řadu pitné vody (2). Jednotka také zajistí ochranu
čerpadla proti chodu nasucho.
6) Elektroventil na přívodu pitné vody. Připojovací kabel k jednotce v délce 3 m.
7) Sonda hladinoměru s nastavitelnou úrovní spínací a vypínací úrovně. Kabel v délce 15 m (standard).
8) Kabel s vidlicí 230 V pro napájení jednotky a čerpadla.
9) Kabel čerpadla s vidlicí pro zapojení do jednotky (v délce 15 m).

Parametry systému dopouštění

Technické údaje

Signální část - š x v x h: 100 x 188 x 65 mm
Hmotnost: 0,5 kg
Napájecí napětí AC 230 V 50 Hz
Příkon: max. 5 VA
Síťová pojistka: M 32 mA

Sonda hladinoměru

Napájecí napětí: AC 6 V
Proud sondy: 1,2 mA
Rozměry: (L x ř): 87 x 30 mm
Upevnění: šroubením G1
Hmotnost: 0,2 kg
Funkční princip
Měření vodivosti
Médium: Pitná a dešťová voda
Kabel: 25m

Zásuvka s ochranným kontaktem

AC 230 V, max. 10 A,
Jištění: T 10 A
Rozsah provozních teplot
Prostředí: 0°C až +40°C
Třída ochrany: II (DIN 57 700)
Stupeň krytí: IP 20 (EN 60529)
Odrušení: podle normy EN 50081-1
Odolnost proti rušení: podle normy
EN 50082-1

Elektromagnetický ventil

Prostorové požadavky
š x v x h: 95 x 80 x 100 mm
Hmotnost: 0,5 kg
Napájecí napětí
AC 230 V 50 Hz
Příkon: max. 5,5 VA
Připojovací vedení: 3 m
Vstup: Převlečná matice G3/4 s filtračním sítkem a těsněním
Výstup: Vnitřní závit G1/2
Montážní poloha: Libovolná
Médium: Pitná a dešťová voda
Jmenovitý tlak: 12 bar
Průtok při vstupním tlaku 4 bar a
volném odtoku: cca 50 l/min

Soubory ke stažení

    Instalační návod - Sada RENA
