Vodoměrná šachta ABV 1200 x 1800 mm
Kód: ABVR1218N32Související produkty
Detailní popis produktu

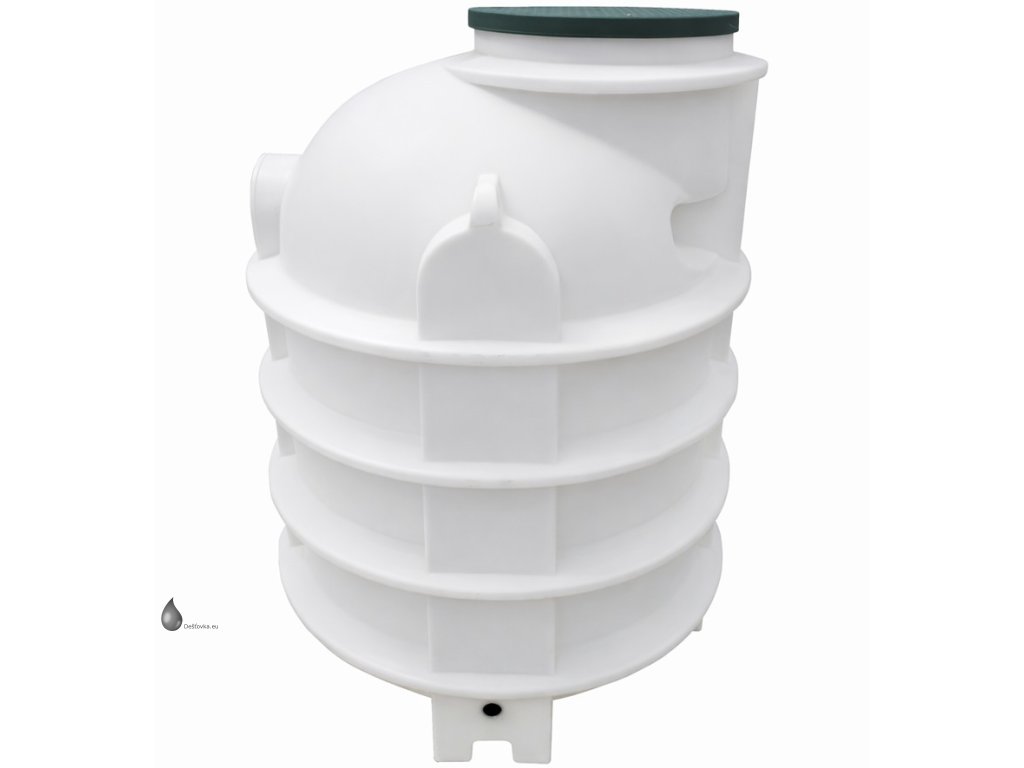

Samonosná vodoměrná šachta ABV 1200 x 1800 mm, DN 32
Šachta určená pro instalaci vodoměru, lze ji však využít i jako retenční nádrž. Šachta je samonosná, bez potřeby betonování, instalace je na zhutněný podklad a obsyp zeminou bez ostrých kamenů a jiných předmětů.
Rozsah dodávky:
- Samonosná šachta o rozměrech 1200 x 1800 mm

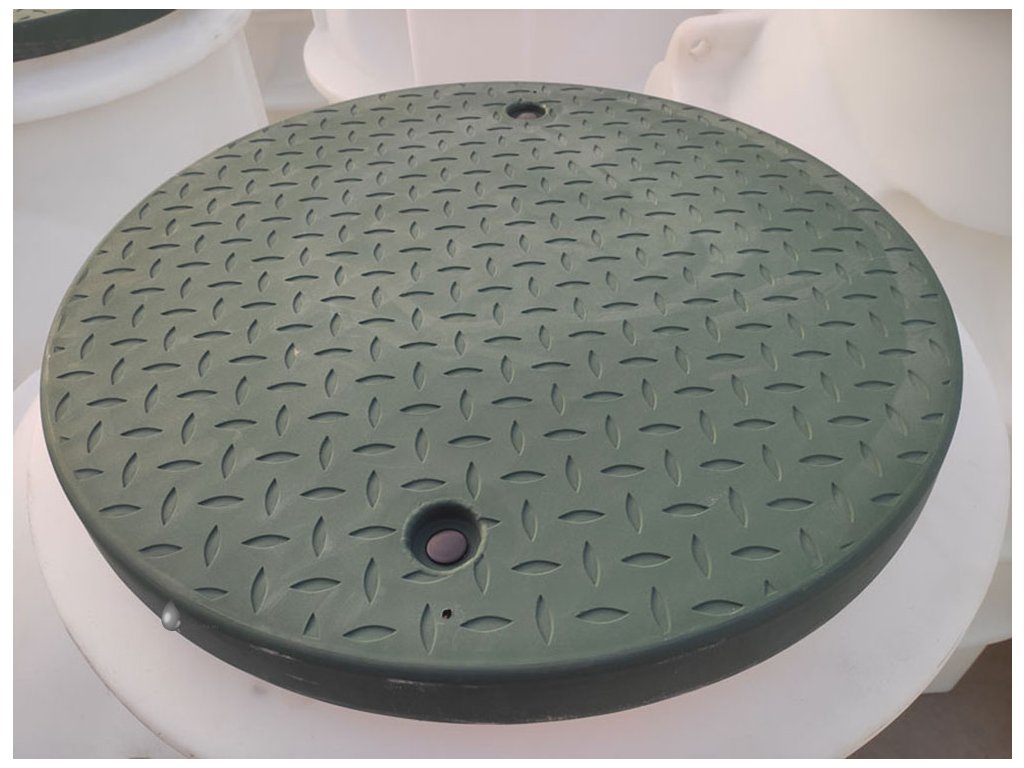

- Plastový UV stabilní poklop v zelené barvě

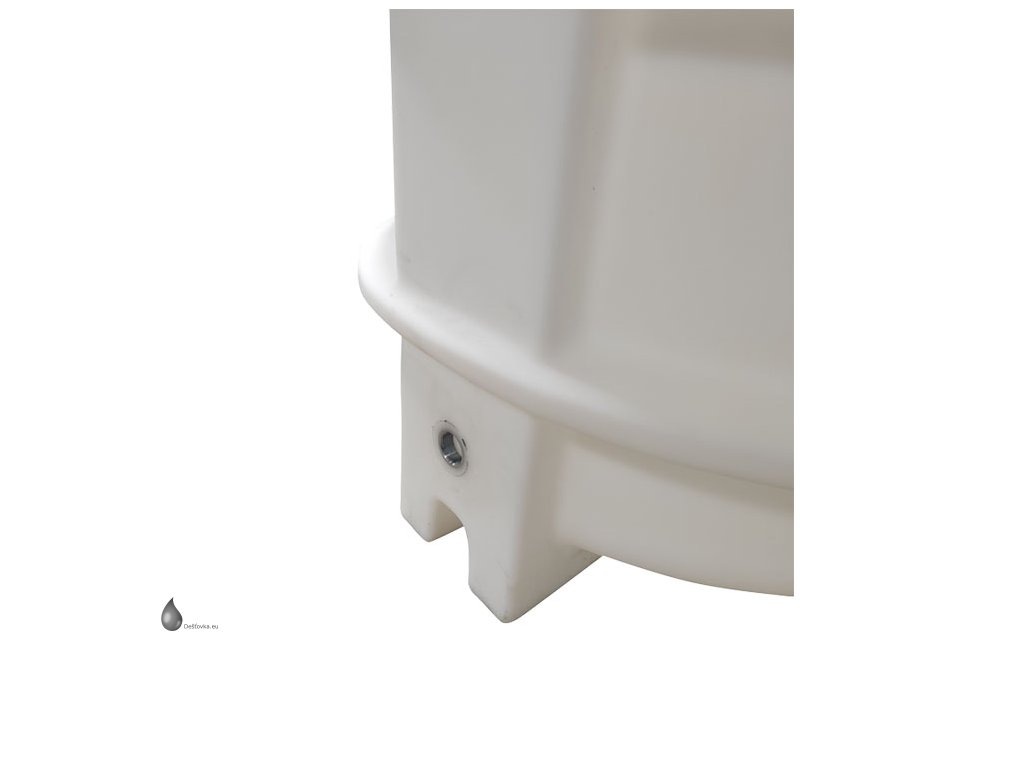

- 2x kovový zástřik 5/4", výška osazení 200 mm (ode dna na střed)

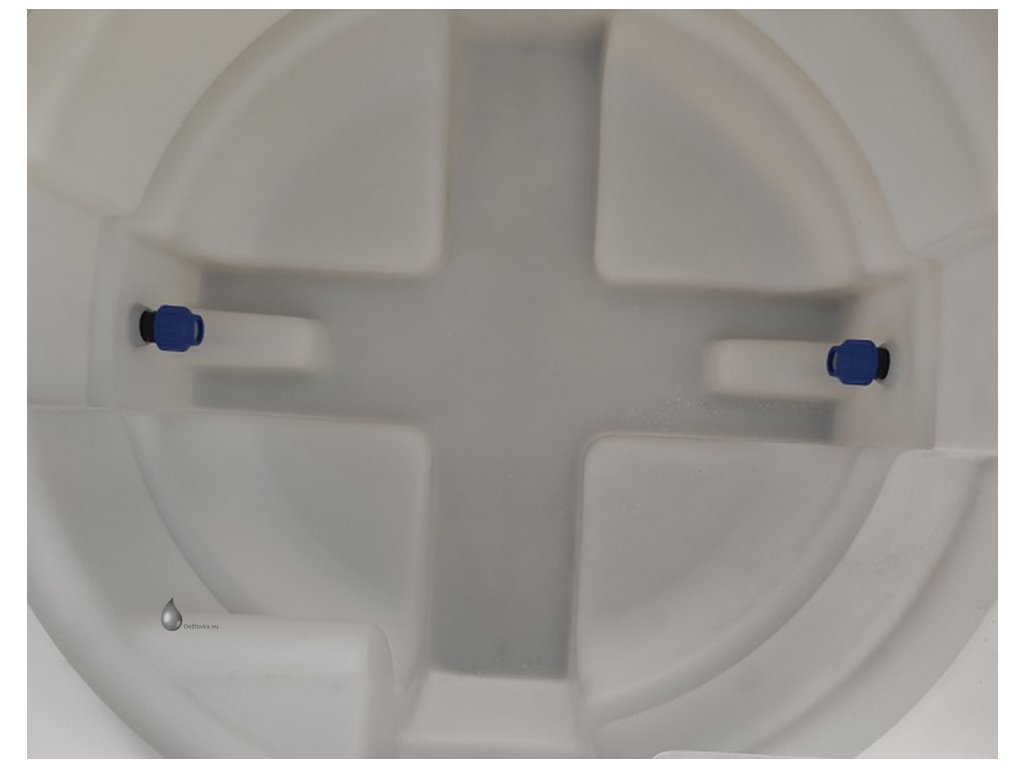

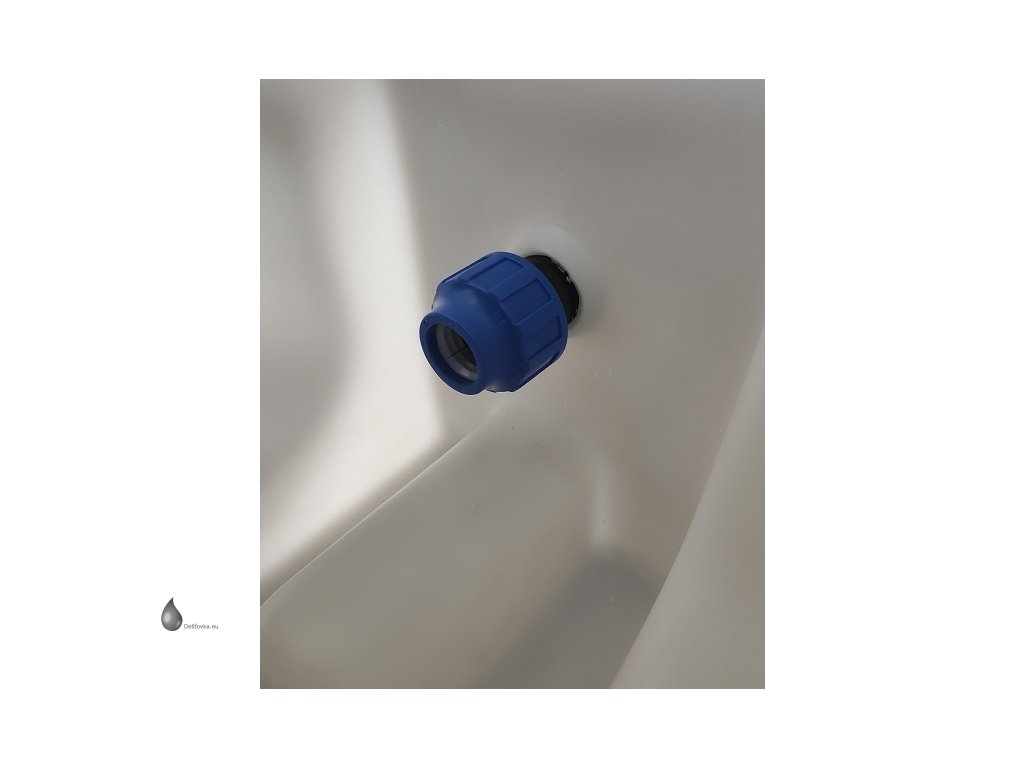

- 2x svěrné průchodky DN32
- Bezpečnostní plastový zámek (2 ks ) + klíč
- Integrovaná stupadla
Šachta je na protilehlých stranách osazena kovový zástřikem s vnitřním závitem 5/4''
Šachta je vyrobena metodou rotačního tváření plastů, je z jednoho kusu. Šachta je 100 % vodotěsná a bezešvá. Žádné lepení ani svařování.
Materiál použitý k výrobě je PE 1. jakosti, bez recyklovaného plastu. Záruka na šachtu je 10 let, životnost je neomezena - nedochází v průběhu let k degradaci.
Vlastnosti vodoměrných šachet ABV:
- Rozměr a provedení odpovídá doporučení od VaK
- Jednoduchá montáž bez betonáže
- 2 ks manipulačních ok
- Nášlapné schody uvnitř šachty
- Žebrová konstrukce zaručuje vysokou stabilitu a pevnost
- Velice silný a pevný materiál, 100 % těsnost
- Záruka 10 let, životnost neomezena
💡 Tip pro instalaci:
Pro osazení šachty hlouběji pod terén využijte náš prodlužovací nástavec 250 mm. Nástavec je plně kompatibilní a zachovává vodotěsnost celého systému.

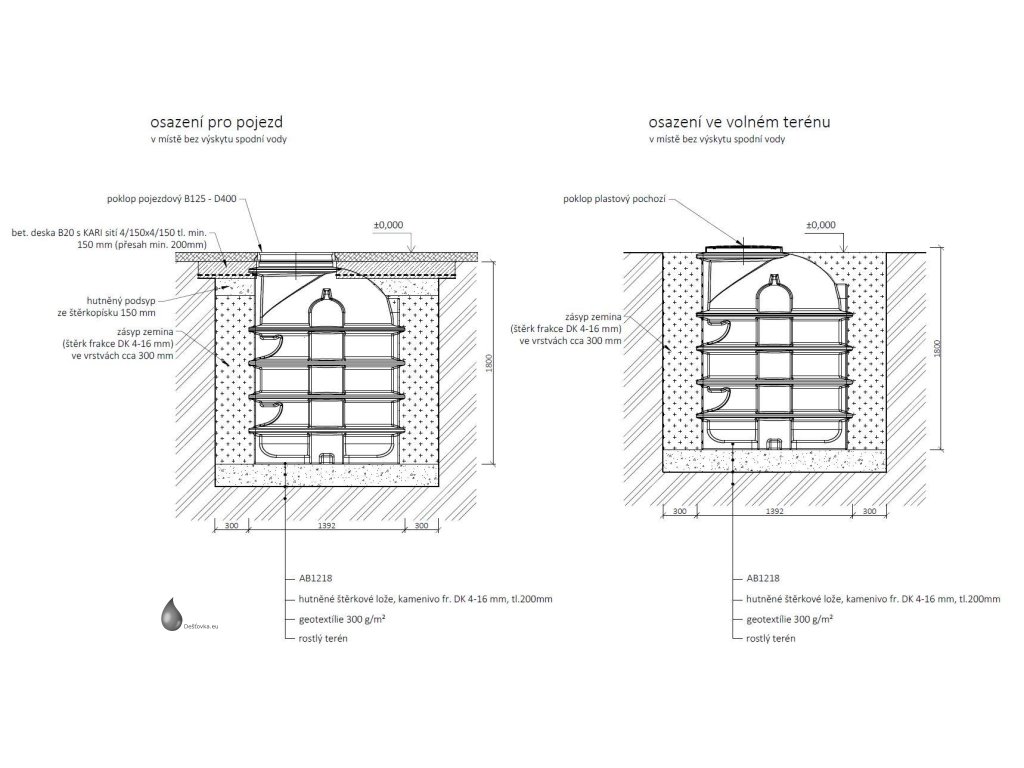

Pokyny pro instalaci (ve zkratce)
- Vykopejte jámu o cca 50 cm širší, než je vnější průměr šachty.
- Vytvořte 10–15 cm silný podklad ze zhutněného písku nebo štěrkopísku (frakce 0–4 mm).
- Usaďte šachtu a vyrovnejte ji do vodorovné polohy.
- Provádějte postupný obsyp tříděnou zeminou nebo pískem po vrstvách (cca 20–30 cm) a každou vrstvu mírně hutněte.
- Drčte se Montážního návodu PDF
⚠️ Důležité upozornění:
V případě výskytu vysoké hladiny spodní vody nebo instalace v pojezdových plochách (příjezdové cesty) vždy konzultujte postup s projektantem. Pro tyto případy doporučujeme osazení těžkým litinovým poklopem s roznášecím prstencem.
Soubory ke stažení:
Montážní návod - Vodoměrná šachta ABV
Doplňkové parametry
| Kategorie: | Produkty |
|---|---|
| Záruka: | 10 let |
| Hmotnost: | 80 kg |
| ? Průměr (mm) vnitřní: | 1 200 |
| ? Průměr (mm) vnější: | 1 392 |
| ? Vnitřní výška (mm): | 1 800 |
| ? Revizní otvor (mm): | 600 |
| Váha (kg): | 80 |
