Vegetační pytel ZAK

Detailní popis produktu

Vegetační pytel ZAK (nákup po m²) pro stabilizaci svahu

ZAK je ekologický pytlový vegetační ochranný systém, který nahrazuje opěrné zdi z betonu, kamene nebo bednících tvárnic. Je to měkký, elastický a poddajný materiál.

Instaluje se rychle, životnost má stejnou jako ostatní systémy, vypadá naprosto přirozeně a je levnější.

Jedná se o zelené řešení pro opěrné zdi, protipovodňové stěny, pro stabilizaci svahů, břehů vodních toků a nádrží, násepech při silnicích, dálnicích, mostech, železnicích a pro mnoho dalších aplikací.

1 m² plochy zídky = 12 ks pytlů

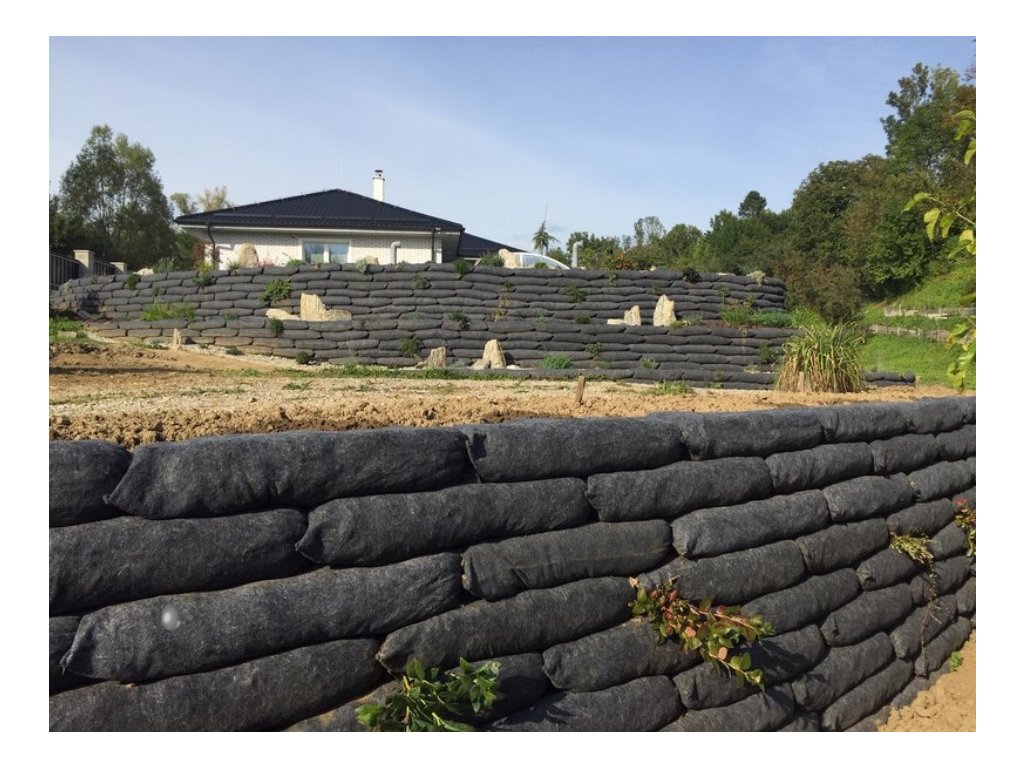

Konstrukční systém, který tvoří vegetační pytle naplněné zeminou, umístěné vedle sebe, tvoří vodorovnou řadu. Následující řady zeminou naplněných vegetačních pytlů jsou umístěny nad spoji pytlů předcházející řady. Fixační skoby se ve 2ks umísťují do každého vegetačního pytle v každé vrstvě pro zajištění celkového provázání a pevnosti vegetační zdi.

Systém AS‐GREEN SLOPE vytváří horizontální platformy zvané ekologické zóny přibližně každých 15 cm, což umožňuje, aby semena/rostliny vyklíčily vodorovně a dosáhly vynikající výsledné vegetace pro téměř vertikální stěny. Systém vegetačních pytlů AS‐GREEN SLOPE umožňuje vyhotovit vegetační zdi až ve sklonu 1:0,3 (73°).

Vegetace může být aplikována hydroosevem nebo výsadbou. Vegetace/vegetační směs má být aplikována na strukturu po dokončení systému AS‐GREEN SLOPE. Vegetace by měla být vybírána s ohledem na životní prostředí – počasí, podnebí, expozici atd. V závislosti na umístění a klimatu může být zapotřebí začlenit do systému AS‐GREEN SLOPE zavlažovací systém. Měl by být konzultován biolog nebo krajinář. Pro dosažení nejlepších výsledků doporučujeme použít kapkový zavlažovací systém umístěný mezi vybranými řádky.

Vegetační pytle jsou vyrobeny ze speciálně navržené netkané geotextilie, která odolá hnilobě a plísní, neníbiologicky rozložitelná a je odolná proti poškození hmyzem a hlodavci. Vegetační pytle dále plní filtrační funkci,  jsou propustné pro vodu a šetrné ke kořenům. Vegetační pytle splňují všechny příslušné normy ISO pro testování geotextilií.

Fixační skoby vegetačních pytlů jsou vyrobeny ze syntetického plastu, který je odolný vůči vlivům počasí do ‐30 °C a je 100% recyklovatelný.

UPOZORNĚNÍ: V případě svahu vyššího než 0,8 m je nezbytné konzultovat návrh s technikem. U zídky vyšší než 1,5 m je doporučena konzultace se statikem nebo projektantem, obvykle to obnáší zpracování projektové dokumentace a stavebního povolení

Vlivem slunečního záření však dochází ke snížení pevnostních vlastností materiálu. Předpokládá se zbytková pevnost > 80 % po 1 roce vystavení a > 50 % po 2 letech vystavení působení UV záření. Proto je důležité zajistit, aby byly pytle osazeny vegetací s cílem pokrytí plochy. V případě zabránění působení UV záření na pytle je životnost min. 50 a více let, jsou totiž vyrobeny z materiálu, který je prakticky nerozložitelný v přírodě, a tedy trvanlivý. Vegetační pytle se ideálně plní místně vytěženou zeminou, případně směsí zeminy a písku/štěrku.

4 výhody tohoto produktu:

• Levnější než betonová nebo gabionová zeď
• Jednoduchá montáž

• Přírodě blízké technické řešení

• Variabilita skládání do vln i pravých úhlů

Použití vegetačních pytlů:

• Vodozádržná a protipovodňová opatření

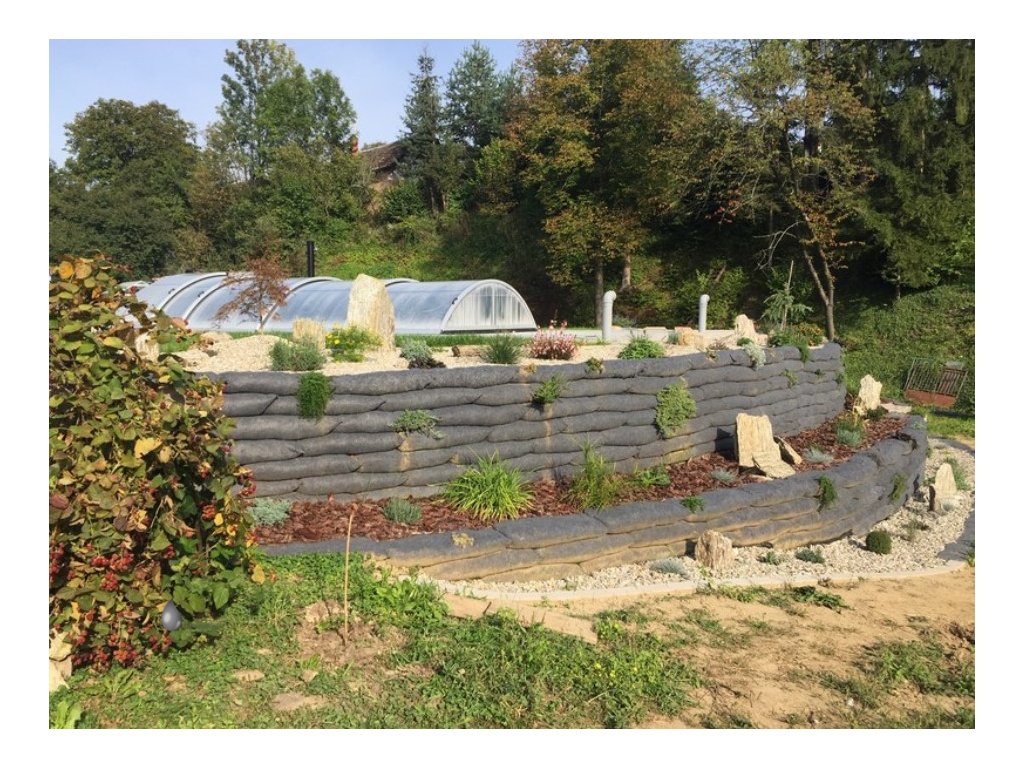

• Krajinné a zahradní úpravy, kreativní tvorba a architektura parků, zahrad, dvorů a jiných objektů
• Oddělovací zídky a ploty, kaskádovité zahrady a vyvýšené plochy
• Opěrné zdi a stěny
• Stabilizace svahů a sesuvů
• Podchody, nadchody pro divokou zvěř
• Horské stezky, cestičky, chráněná území, parky a obtížně přístupné lokality
• Úpravy koryt potoků, řek, břehů rybníků, přehrad a nádrží
• Překrytí starých a zvětralých betonových opěrných zdí
• Násypy vedle silnic, dálnic, železnic
• Mostní opory, pilíře, křídla, závěrné zídky, podchody, nadchody, přesypané mosty, portály tunelů
• Protihlukové stěny, rekultivace a skládky
• Bunkry, armádní objekty, lesní cesty pro svoz dřeva
• Polygony pro zkoušky automobilové techniky
• Obklady betonových, ocelových a kamenných konstrukcí
• Zpevnění starých budov, domů, chat
• Základy a podloží pod drobné stavby nap. skleníky, altány...
• Domy pod zemí (krtkodomy)
• Spousta dalších aplikací

Vyztužení geotechnickou sítí:

Doporučujeme geotechnickou síť, která je k dispozici u autorizovaného distributora nebo prodejce pytlů ZAK nebo geotechnickou síť uvedenou v technických výkresech. Rozteč a délka geotechnické sítě mají být specifikovány v technické dokumentaci. Používá se průmyslový standard roztečí geotechnické sítě dle požadavku lokality; systém může pojmout geotechnickou síť s roztečí až 15 cm.

Výplň vegetačních pytlů:

Výplň pytlů by měla být vybrána s ohledem na požadovanou vegetaci a konkrétní aplikaci. V zásadě mohou být pro výplň pytlů použity všechny typy zemin s výjimkou jílu. Kritéria na zeminy výplně by měla být stanovena projektantem, zde jsou některé pokyny:

• Volně propustné místní půdy a zrnité materiály, musí být očištěny od veškerého odpadu, kořenů, větví, kamenů s průměrem nad 5 cm a jiných škodlivých materiálů. Odstraňte zeminu kontaminovanou chloridem vápenatým, toxickými materiály a ropnými produkty.
• Složení by mělo být následující (dle objemu):
  • přibližný organický obsah: 15‐30 %,
  • zrnitý obsah s částicemi o velikosti 2‐50 mm: 60‐70 %,
  • zrnitý obsah s částicemi o velikosti 0,05‐2 mm 10‐15 %,
  • jíly 0–5 %.
• Perkolace musí být taková, aby po 1 hodině od nejméně 10minutového mírného až silného deště nebo zavlažování nebyla viditelná žádná stojatá voda.
• Organické přídavné materiály by měly být místně dostupným komerčním kompostovým produktem.
• Všechny organické materiály promíchejte rovnoměrně s výplní.
• V technické dokumentaci projektu mohou být požadována další kritéria.

Při aplikaci pod hladinou vody - čistý zrnitý materiál, štěrk o velikosti částic velikost částic 2‐20 mm. Pokud je požadována vegetace pod hladinou vody, doporučuje se vegetační pytle předosít.

Montáž:

• Vyčistěte a prohrabejte stávající oblast.
• Vyzkoušejte vhodnost místních půd jako materiálu výplně pytlů (pokud se jako výplň používá zemina) a jako zásypového materiálu.
• Pokud jsou vegetační pytle plněné na místě, připravte vhodnou „pracovní plochu“, která umožňuje skladování a je ideálně umístěna v těsné blízkosti konstrukce.
• Podloží viz. výkresová dokumentace projektu, kde jsou uvedeny konkrétní hloubky a zhutnění pro každý typ aplikace. Dodržujte požadavky.
• Vyhotovte výkop do hloubky uvedené ve výkresové dokumentaci.
• Připravte stabilní, přiměřeně rovnou základnu a zhutněte na požadovanou hustotu.
• Pokud to stanoví geotechnický inženýr, umístěte zrnité základní materiály do vrstev, jež jsou uvedeny v technické dokumentaci a zhutněte, jak je uvedeno.
• Před zahájením plnění pytlů se ujistěte, že je materiál náplně vhodně promíchán s jakýmikoli požadovanými přísadami. Doporučuje se objemově 70 % písčitého/zrnitého materiálu a 30 % organického materiálu, avšak závisí na aplikaci, výběru rostlin/vegetace, lokalitě a podnebí.
• Naplňte pytle do stejné hmotnosti, hustoty a velikosti, tak, aby bylo možné bezpečné uzavření pytlů.
• Metody uzavření pytlů zahrnují např. stahovací pásky (které jsou součástí systému AS‐GREEN SLOPE) nebo šití.
• Některé projekty mohou vyžadovat technická řešení závislá na různých podmínkách lokality, viz technické výkresy a specifikace pro drenážní konstrukce. Postupujte v souladu s požadavky.

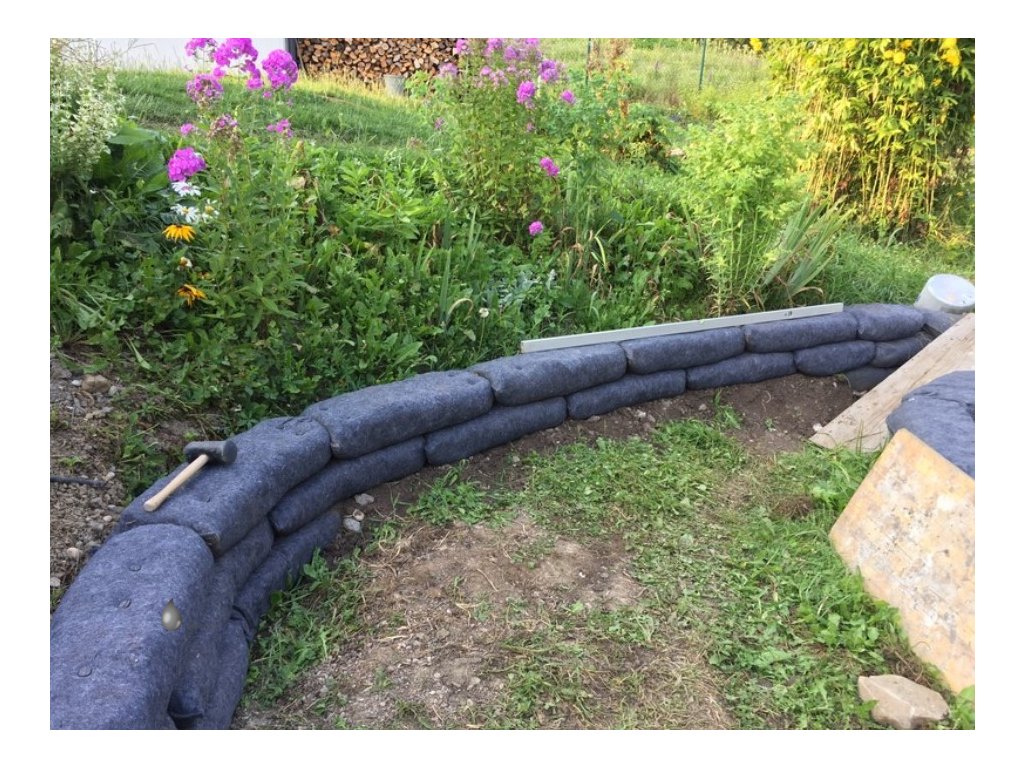

• Nainstalujte základovou řadu naplněných vegetačních pytlů podle konstrukčních výkresů. Projděte přes pytle, abyste zajistili, že fixační skoby pronikají do pytlů a zajišťují je tak. Pytle umístěte tak, aby šev byl vodorovný a obrácený dovnitř směrem k zásypu.
• V případě potřeby nainstalujte drenážní systém.
• Zasypte a zhutněte každé dvě vrstvy pytlů.
• Umístěte fixační skoby vegetačních pytlů tak, aby spojily pytle tak, jak je znázorněno v technických výkresech. Chůzí po každé řadě pytlů zajistěte, aby hroty na jednotce pronikly do pytlů a zajistily je.
• Při ukotvování pytlů udržujte požadovaný sklon.
• Proveďte zásyp a zhutněte podle výkresů a specifikací.

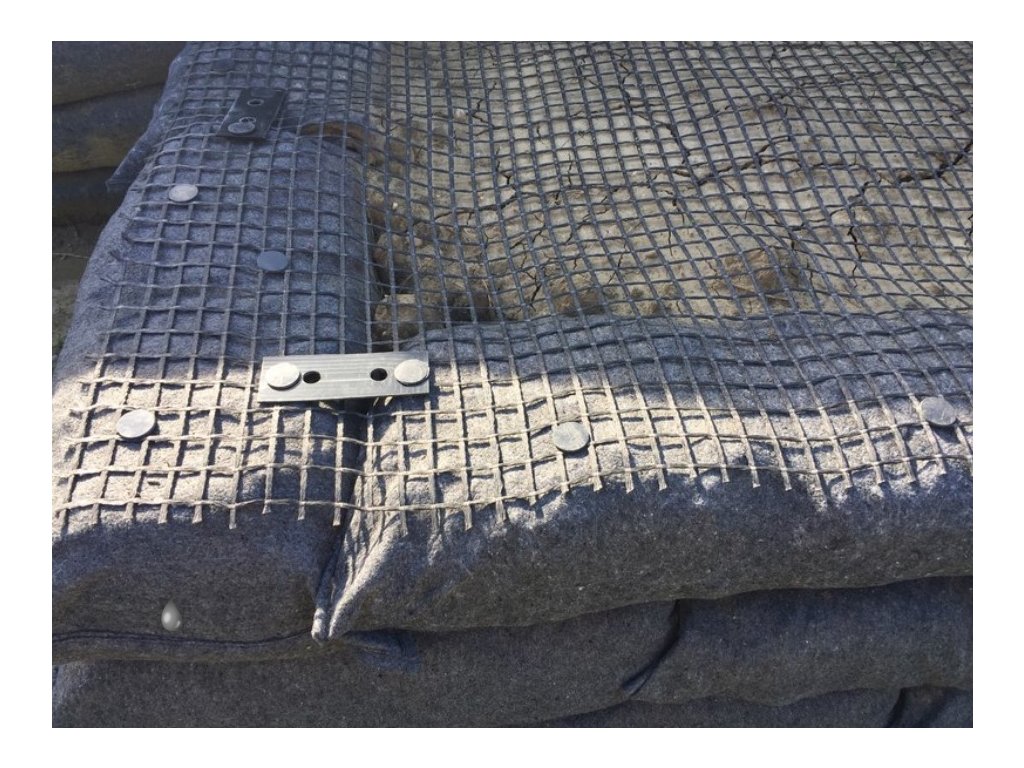

• Nainstalujte geomříž podle navržených specifikací v souladu s výkresy. Pro dosažení mechanického spojení mezi vegetačními pytli a geomříží použijte fixační skoby AS‐GREEN SLOPE podle specifikace.

Vegetace:

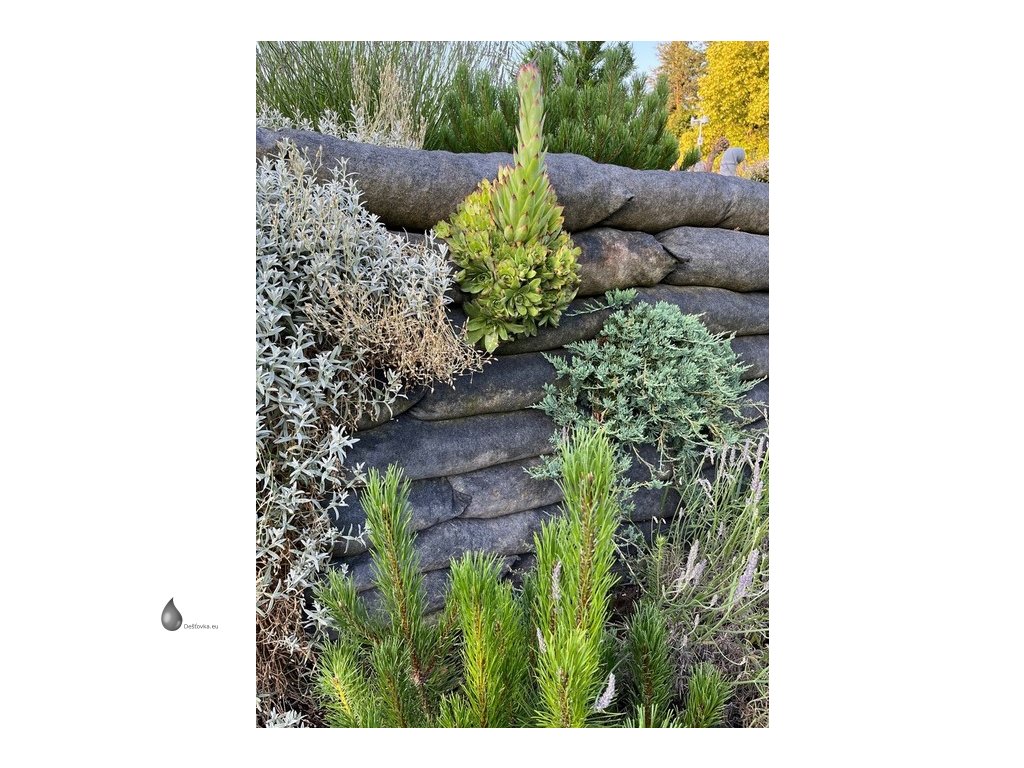

Vegetace zajišťuje další stabilitu struktury prostřednictvím růstu kořenů. Vegetaci lze aplikovat prostřednictvím metod setí nebo výsadby. Doporučuje se aplikovat vegetaci/vegetační směs na strukturu do dvou týdnů od instalace systému.

• Osev: Upřednostňovanou metodou je hydroosev. Naneste naočkovaný materiál na stěnu nebo svah struktury pro dosažení úplného pokrytí exponované čelní strany pytlů. Použijte směs osiva, která odpovídá specifickým podmínkám prostředí, jako je např. pobřeží, okraj silnice, vnitřní travní porosty. Směs by měla obsahovat výběr snadno klíčících, vytrvalých trav odolných vůči suchu ověřených pro vaši oblast a expozici. Lze použít předoseté vegetační pytle, kvalita výsledku vegetace se však může lišit a je často nepředvídatelná.

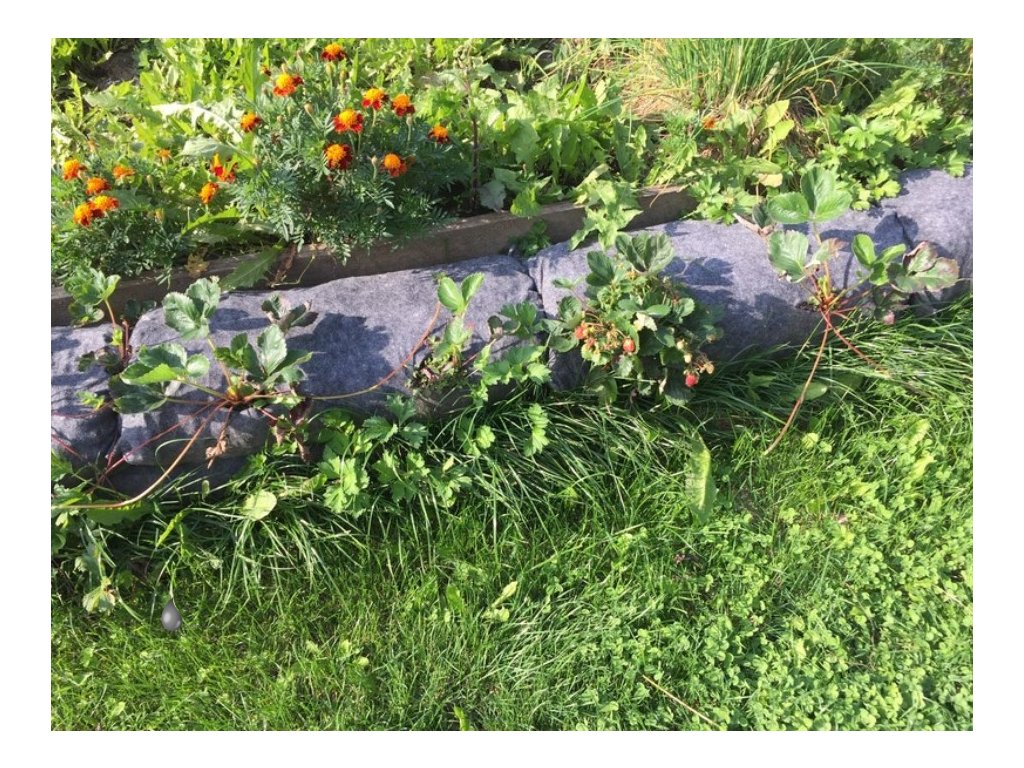

• Výsadba: K revegetaci struktury lze také použít výsadbu místně dostupnými původními rostlinami nebo rostlinami, které se ve vaší oblasti osvědčily. Vegetační pytle mohou být rozříznuty pro umístění výsadby (všechny otvory, které mají být vyříznuty musí schválit inženýr), ale nejlepším postupem je kořenový bal umístit těsně pod vegetační pytle. V závislosti na zvolených rostlinách a lokalitě konstrukce může být zapotřebí 10g tableta hnojiva umístěná na vrcholu kořenového balu. Seznam rostlin, rozteč a pokyny k umístění najdete v konstrukčních dokumentech.
• Sázení: K revegetaci struktury lze použít sázení s místně dostupnými nativními materiály, jako jsou vrby. Sázení je dosaženo zaražením kůlu/větve přímo do vegetačních pytlů.
• Vkládání rostlin mezi vegetační pytle: Této metody se dosáhne vložením rostliny mezi pytle s kořenovým balem umístěným za systémem. Tuto metodu doporučujeme při aplikaci v blízkosti vody.

Rozsah dodávky (v 1 m²):

• 12 ks vegetačních pytlů z netkané geotextilie

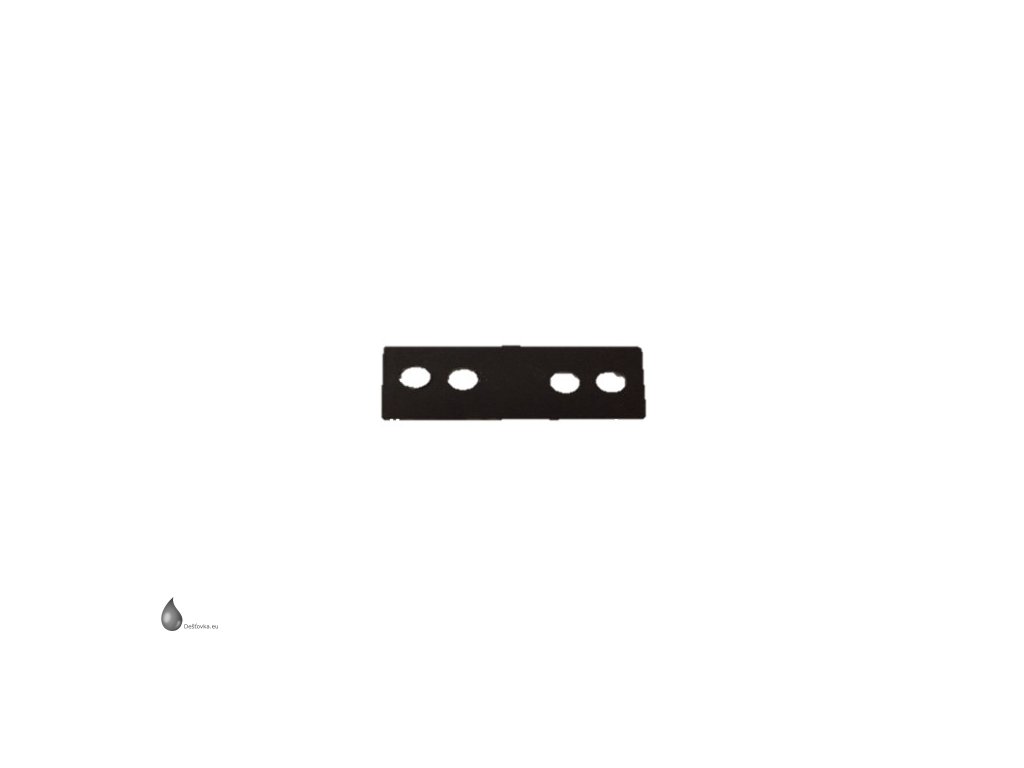

• 12 ks spojovacích skob

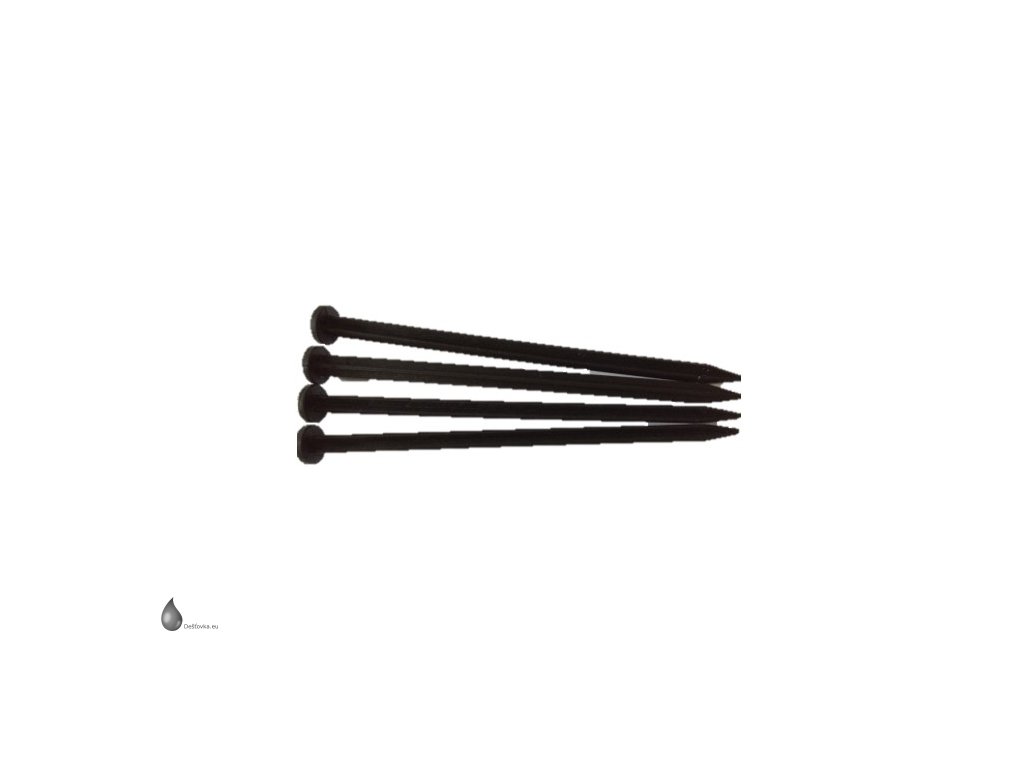

• 36 ks fixačních skob
• 12 ks stahovacích pásek pro uzavření vaku

Soubory ke stažení:

    Montážní návod - vegetační pytel ZAK

    Technický list - vegetační pytel ZAK
