Sprchový výměník NELA

Detailní popis produktu

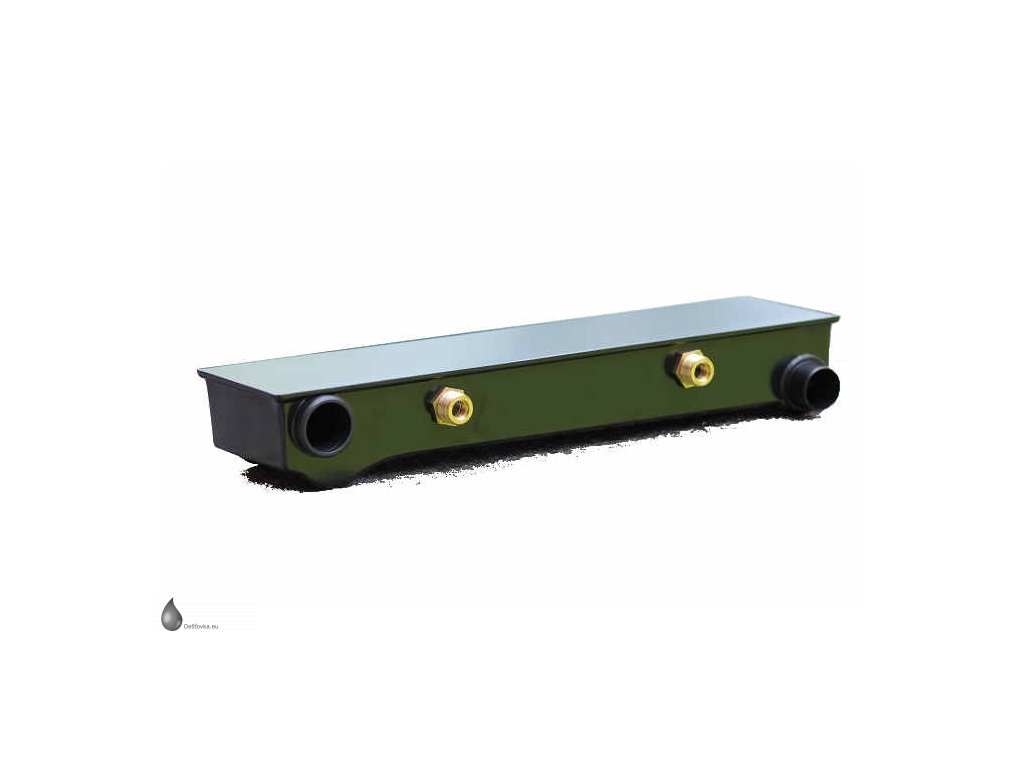

Sprchový výměník NELA

Výměník slouží k rekuperaci tepla z odpadní vody z koupelen. Absorbér výměníku je navržen na maximální tlak studené vody 16 bar a maximální teplotu odpadní vody 90°C, která odtéká přes absorbér gravitačně.

• účinnost zpětného získávání tepla 40,5 %,
• kategorie SVT: využití tepla z odpadní vody – decentrální systém,
• zápis v Seznamu výrobků a technologií pod číslem SVT21494.

Montáž

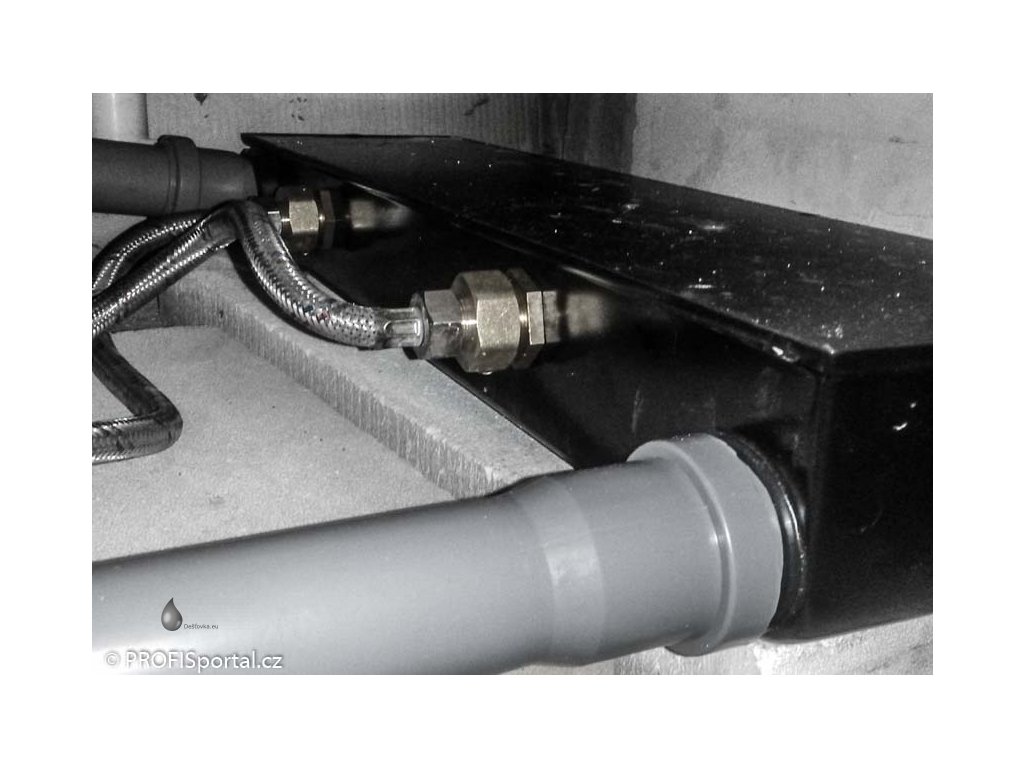

Výměník může být zabudovaný ve vrstvách podlahy (potřebná minimální tloušťka souvrství je 120 mm), instalován pod vanu sprchového koutu či vany nebo zavěšený pod stropem spodního patra. Výměník montujeme vždy ve vodorovné poloze! Nejvýhodněji je umístit výměník jak nejblíže sprchy, například přímo pod sprchovou vaničku.

Tělo výměníku není určeno k přenášení zatížení jako například váha člověka nebo konstrukce vybudované na výměníku.

Rozsah dodávky:

• tělo výměníku
• připojovací příslušenství
• 2× PVC připojení (40 mm),
• 2× bronzový nipl 1/2" s vnějším závitem

Technické údaje:

• účinnost zpětného získávání tepla: 40,5 % (ověřeno akreditovanou zkušebnou),
• maximální tlak studené vody: 16 bar; maximální teplota odpadní vody: 90 °C,

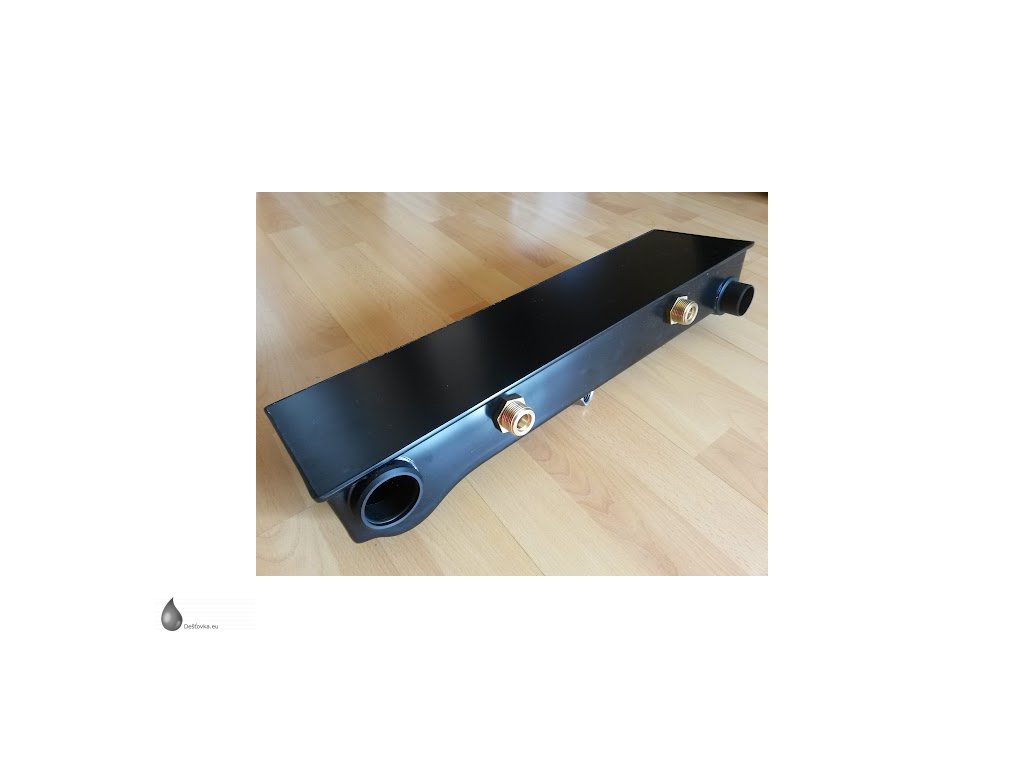

• rozměry: 552 × 144 × 87 mm, hmotnost 1,8 kg,
• přípojky pitné vody: 2× 1/2" vnitřní závit,
• připojení odpadní vody: běžné kanalizační potrubí DN 40.

Vysoký výkon bez údržby:

Výměník NELA je možné zabudovat bez nutnosti ponechání revizních otvorů nebo jiného přístupu k zařízení. Výměník je navržen tak, aby na povrchu absorbéru dlouhodobě neulpívaly žádné nečistoty. Absorbér je během používání sprchy neustále oplachován odpadní sprchovou vodou a krom toho je vždy zamontován za sifonem, který největší nečistoty zachycuje. Na povrchu absorbéru, stejně tak jako na dalších površích kanalizačního potrubí, se může za určitou dobu vytvořit povlak, který působí jako tepelná izolace a snižuje tak účinnost výměníku.

Proto doporučujeme jednou za čas vyčistit kanalizační potrubí a tím i absorbér výměníku, pomocí biologických prostředků určených k čištění sifonů. Obvykle jde o roztok činného biologického prostředku a vody, který jednoduše nalijeme do odpadu sprchy a necháme působit.

Při běžném používání sprchy v domě nebo bytě doporučujeme takovéto čištění provádět jednou za 6 měsíců.

Jak funguje rekuperace tepla:

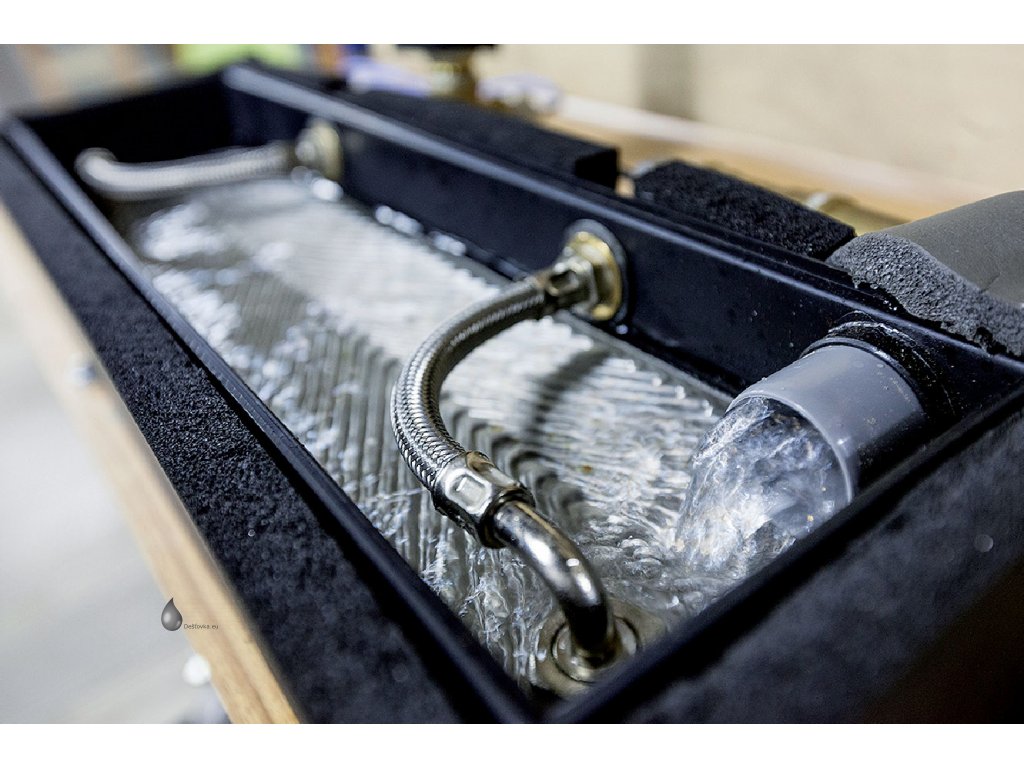

Rekuperace tepla obsaženého v odtékající vodě ze sprchování se uskutečňuje na protiproudém principu předání tepla

• odtékající voda stéká v tenké vrstvě po vnitřní stěně trubkového výměníku tepla
• teplo odtékající vody při sprchování se přitom předává studené vodě proudící v protiproudu vzhůru, ta
  je oddělena dvojitou stěnou výměníku od odtékající vody

Voda ohřátá z cca 10°C na cca 27°C se přivádí na „studenou stranu“ směšovací baterie (a k ohřívači vody) a spotřeba energie se tak velmi pohodlně a jednoduše sníží.

Dotace Nová zelená úsporám a zápis v SVT

Výměník NELA je zapsaný v Seznamu výrobků a technologií SFŽP pod číslem SVT21494, v kategorii Využití tepla z odpadní vody, druh decentrální, a to pro programy Nová zelená úsporám 2021–2024 i Nová zelená úsporám 2025+. Parametry ověřila nezávislá akreditovaná zkušebna a platnost certifikátu není časově omezena.

• Účinnost zpětného získávání tepla 40,5 % — program u zařízení bez tepelného čerpadla požaduje minimálně 40 %,
• okrajové podmínky měření podle programu: průtok min. 8 l/min, studená voda min. 8 °C, teplota okolí 18–25 °C, odpadní voda max. 39 °C,
• doklady k dotaci (certifikát, technický list, prohlášení o shodě, návod) jsou ke stažení níže i přímo v záznamu SVT.

Jak je to v aktuální výzvě: od 25. 6. 2026 se v podoblasti C.5 – Využití tepla z odpadní vody podporuje centrální systém, tedy řešení využívající teplo ze všech zařizovacích předmětů — u rodinného domu do 100 000 Kč, u bytového domu do 50 000 Kč na byt, formou zvýhodněného bezúročného úvěru. Samostatný sprchový výměník je podle definice programu systém decentrální, takže do této podoblasti sám o sobě nespadá. Plánujete-li větší řešení nebo si nejste jistí, ozvěte se nám — pomůžeme posoudit, co je pro váš dům podporované. Aktuální znění najdete v Závazných pokynech NZÚ.

Soubory ke stažení:

    Technický list – sprchový výměník NELA

    Montážní návod – sprchový výměník NELA

    Certifikát CSI (doklad k dotaci NZÚ)

    Prohlášení o shodě
