Regulovaný odtok k retenčním nádržím – retenční ventil s plovákem, 0,1 až 1,0 l/s

Souprava pro regulaci odtoku dešťové vody z retenční nádrže: z pozemku odtéká jen množství, které povolil správce kanalizace nebo vodoprávní úřad, zbytek srážky se v nádrži zadrží a odteče postupně. Škrticí prvek je zavěšen na plováku, takže nasává v konstantní hloubce pod hladinou — nastavený odtok proto zůstává prakticky stejný bez ohledu na to, kolik vody je v nádrži.

Sada se montuje i dodatečně do stávající nádrže, která má rovnou plochu pro prostup. Vykružovák pro otvor Ø 127 mm i dvě břitová těsnění jsou součástí dodávky, takže na stavbě nic nedokupujete. Výška prostupu určuje, kolik vody v nádrži zůstane k dalšímu využití — pod úrovní odtoku zůstává akumulační část.

4 důvody proč vybrat tento regulovaný odtok:

• Nastavitelný odtok 0,1 · 0,3 · 0,4 · 0,6 · 1,0 l/s — vyměnitelnými kroužky, bez nářadí a bez výměny celého prvku.
• Plovákové provedení — odtok nezávislý na výšce hladiny, na rozdíl od pevné clony ve stěně.
• Dodatečná montáž do stávající nádrže — vykružovák Ø 127 mm i 2× břitové těsnění v ceně.
• Doklad pro stavební úřad — technický list a prohlášení o shodě ke stažení níže.

Jak regulovaný odtok funguje:

Dešťová voda přitéká do nádrže, hladina stoupá a plovák zvedá škrticí prvek tak, aby jeho vtokový otvor zůstal stále ve stejné hloubce pod hladinou. Tlak na otvor je proto konstantní a odtok se drží na nastavené hodnotě po celou dobu prázdnění — nádrž se vyprázdní rovnoměrně a je připravena na další srážku. Voda pod úrovní prostupu v nádrži zůstává a dál ji můžete využívat na zálivku.

Nastavení odtoku:

• hodnota se mění vložením kroužku do škrticího prvku — čím větší otvor v kroužku, tím vyšší odtok,
• nastavitelné hodnoty provedení 1": 0,1 · 0,3 · 0,4 · 0,6 a 1,0 l/s; z výroby není vložen žádný kroužek, tedy 1,0 l/s,
• nepoužité kroužky uschovejte — nastavení lze kdykoli změnit bez zásahu do potrubí,
• na objednávku dodáváme i větší provedení: 2" s rozsahem 0,66–1,64 l/s a 3" s rozsahem 0,83–3,85 l/s (napojení vždy DN 100/110).

Rozsah dodávky:

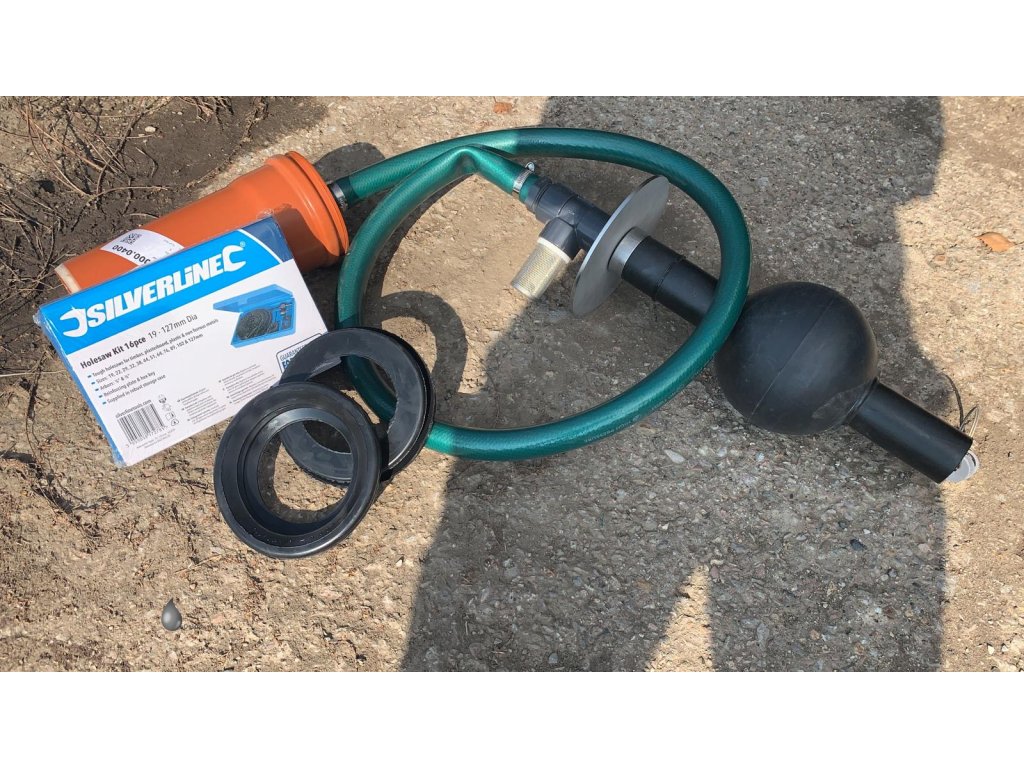

• prvek regulovaného odtoku s plovákem, hadicí a KG napojením vč. sady vyměnitelných kroužků,
• 2× břitové těsnění DN 100/110 pro utěsnění prostupu,
• vrtací (vykružovací) set 19–127 mm pro vyvrtání otvoru,
• technický list a prohlášení o shodě.

Montáž:

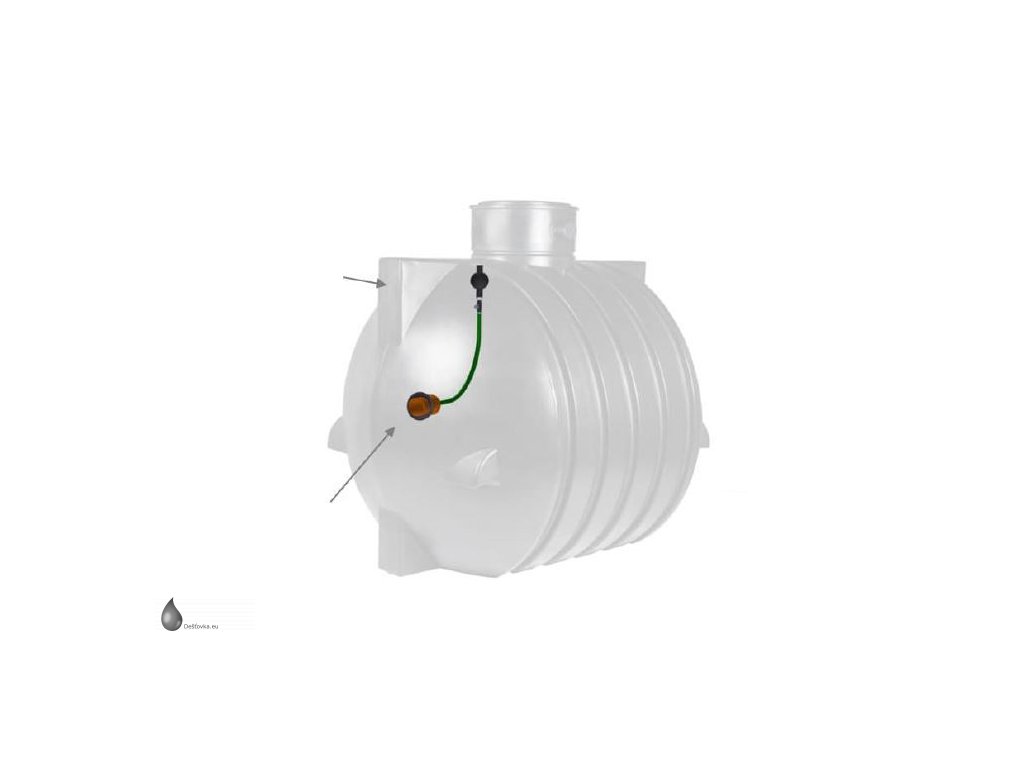

• ve stěně nádrže vyberte rovnou plochu určenou pro prostupy a zvolte výšku osy otvoru podle toho, kolik vody má v nádrži zůstat,
• dodaným vykružovákem vyvrtejte otvor Ø 127 mm, hranu začistěte a osaďte břitové těsnění DN 100/110,
• prostupem protáhněte KG potrubí DN 100/110 tak, aby hrdlo zůstalo uvnitř nádrže, a do hrdla nasuňte napojení regulovaného odtoku,
• vložte kroužek odpovídající požadovanému odtoku a zkontrolujte, že se plovák volně pohybuje v celém rozsahu hladiny,
• odtokové potrubí veďte se spádem a bez zpětného vzdutí.

Na co nezapomenout:

Regulovaný odtok nenahrazuje bezpečnostní přepad — při přívalovém dešti musí mít nádrž v horní části bezpečnostní přepad se sifonem. Na nátoku patří filtrace (filtrační koš v nádrži nebo filtrační šachta před ní); zanesený škrticí otvor odtok zpomalí a retenční objem se nestihne vyprázdnit. Průchodnost otvoru a volný pohyb plováku kontrolujte dvakrát ročně.

Doporučené příslušenství (není součástí dodávky):

• bezpečnostní přepad se sifonem — povinný doplněk regulovaného odtoku,
• filtrační koš nebo filtrační šachta na nátok,
• vykružovák a vykružovací sada vrtáků pro další prostupy.

Potřebujete větší odtok nebo šachtu?

Pro odtoky od 2 l/s a pro objekty, kde regulaci předepisuje projekt, nabízíme vírové ventily Mosbaek (bez pohyblivých dílů, CE dle ETA) a škrticí šachtu RigoLimit V pro osazení mimo nádrž.

Dokumenty:

Hodnotu regulovaného odtoku stanoví projekt odvodnění (ČSN 75 9010, ČSN 75 6760) nebo ji předepíše správce kanalizace; u rodinných domů bývá požadavek do 0,5 l/s. K výrobku vydáváme technický list s deklarovanými parametry a prohlášení o shodě PoS-2026/05, které platí společně s daňovým dokladem.

Soubory ke stažení:

    Technický list – Regulovaný odtok k retenčním nádržím (TL-RO-20213)
